Kategorie
Bearbeitungszentren
Typ
5-Achsen oder mehr
Marke
Modell

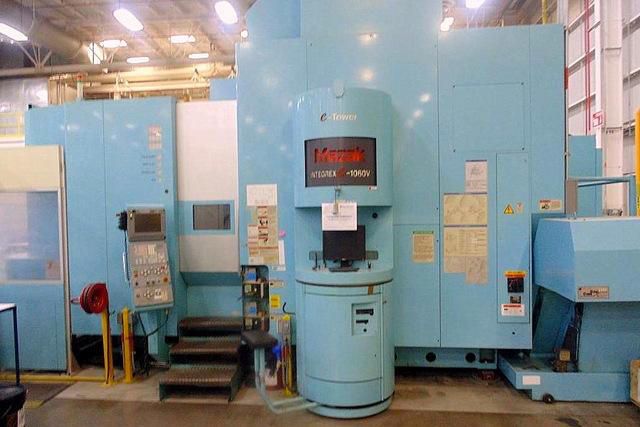

INTEGREX e-1060V/8
Kapazität
ø1250x1250 mmø49,21x49,21 in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Längs (X)
1875 mm73,82 in
Vertikal (Z)
1345 mm52,95 in
Quer (Y)
1060 mm41,73 in
Drehung Tisch (B)
continuos positioning with resolution 0,001 °

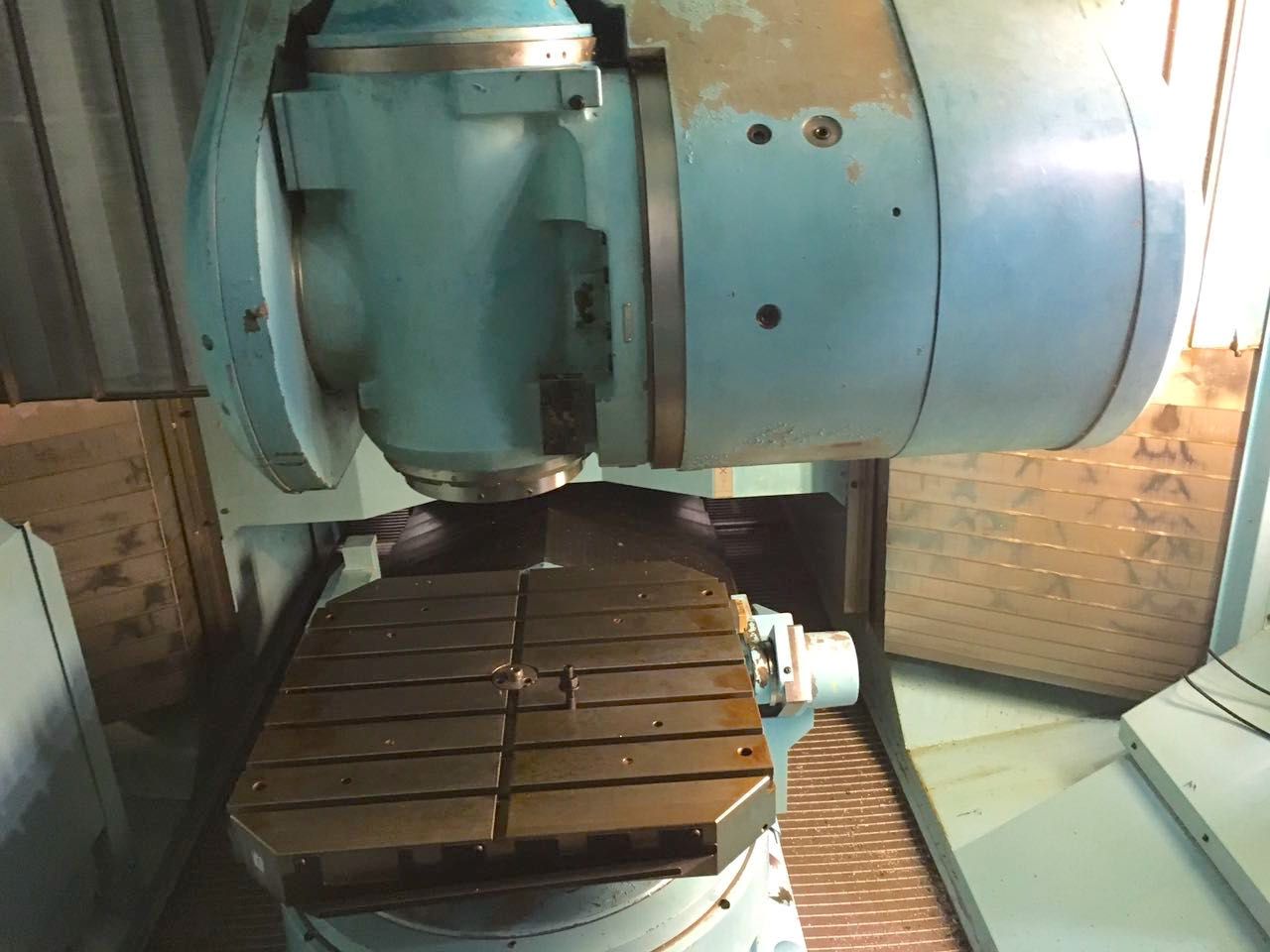

Oscillazione Testa (A)
150 [-30/+120° res. 0,0001°] °
Schwingvermögen Zylinder
ø1250x1250 mmø49,21x49,21 in

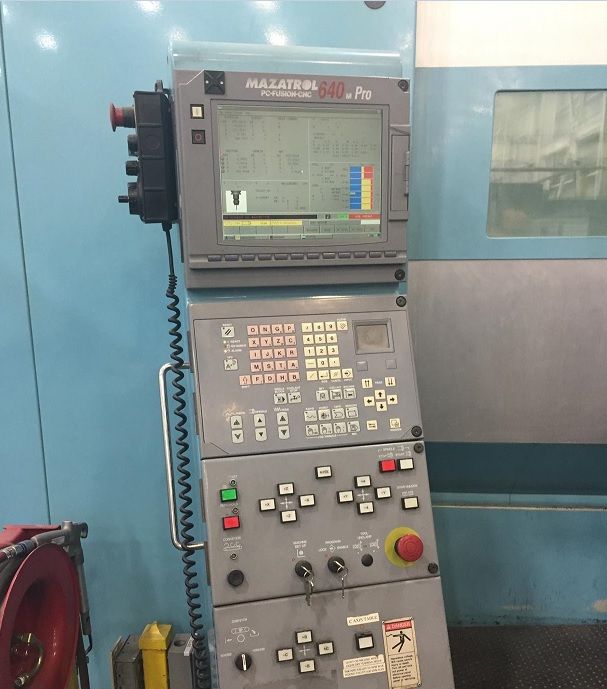

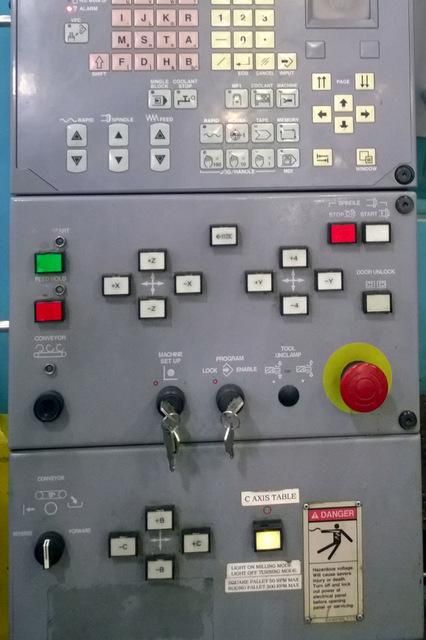

CNC
CNC
Mazatrol PC-FUSION 640M 5X E-Tower
Anmerkungen
PERFORMANCE CNC OPTIONAL 1 *STD PACKAGE THIS PACKAGE INCLUDES THE FOLLOWING: Mazak Tapping/Boring Tornado (EIA/ISO) EIA/ISO Code Input Mill-Spindle Synchronized Tapping (W/O Tool) Additional EIA/ISO Functions -Spiral Interpolation (EIA) -Pattern Rotation (EIA) -3D Cutter Compensation (EIA) -Geometric Command (EIA) -Scaling (EIA) -External Data Input/Output (EIA) Mazacc 2D High Speed Software Additional Variables (Total 600 Pairs) Inverse Time Feed G37. Automatic Tool Length Measurement x (Software for EIA use of Tool Measurement does not include tool length measurer) Sequence Number Comparison Stop Function Thread Cutting Function (G33) Additional Workpiece Coordinate System (G54.1) G00 Slope Constant
SPINDEL
Leistung der Spindel
(1 Min/30 Min/Cont) 45/37/30 Kw
Umschaltung
2 gamme
Drehgeschwindigkeit
35-10.000 Rpm
Drehmoment
460 Nm
Aufnahme
ISO50 BIG PLUS
Internes Kühlmittel
si Bar
VORSCHüBE
B
0-500 Rpm
Schnell X
40 m/min1.574,80 ipm
Schnell Y
40 m/min1.574,80 ipm
Schnell Z
40 m/min1.574,80 ipm
Schnell B
18 m/min708,66 ipm
Schnell C
30 m/min1.181,10 ipm

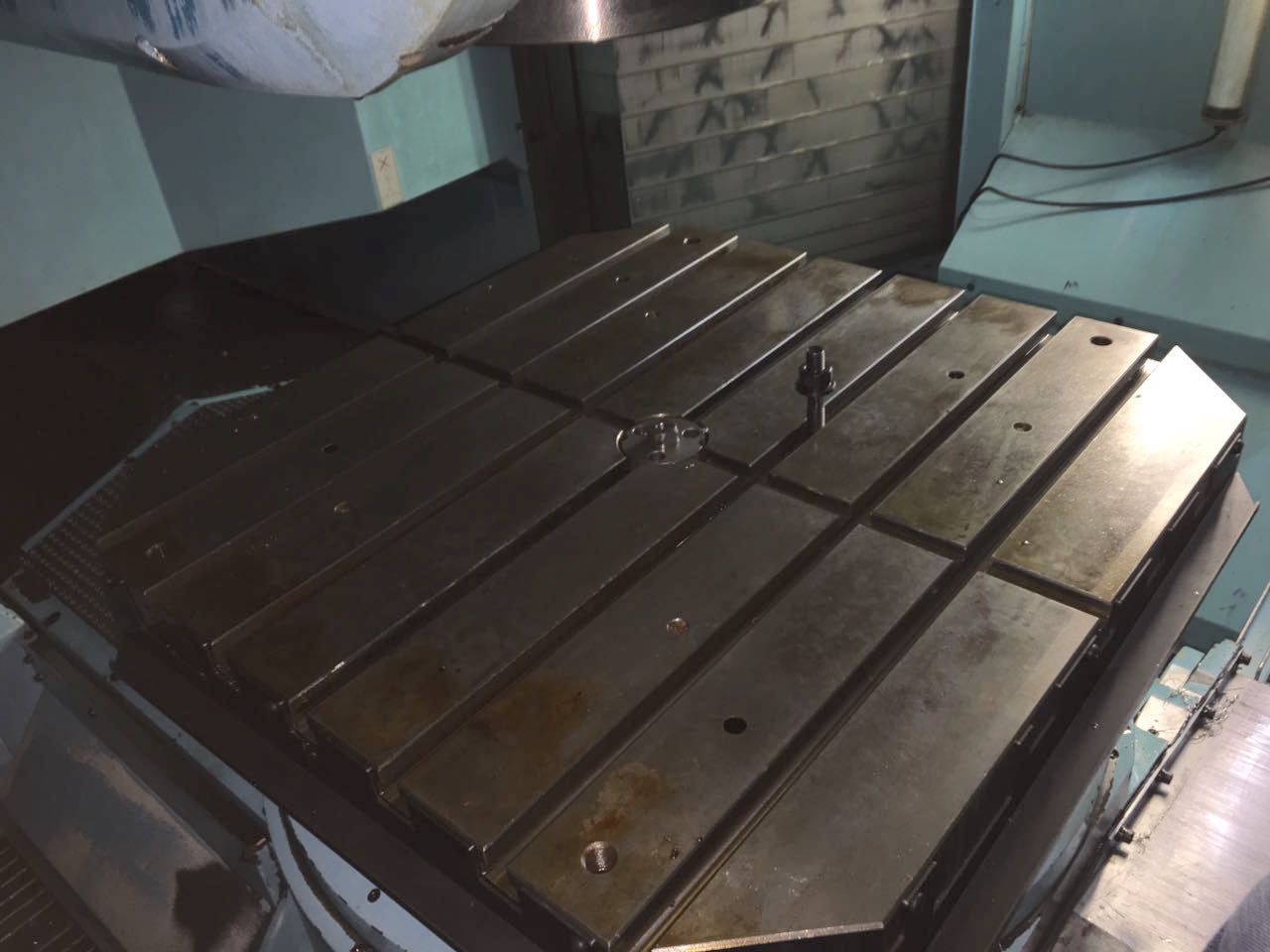

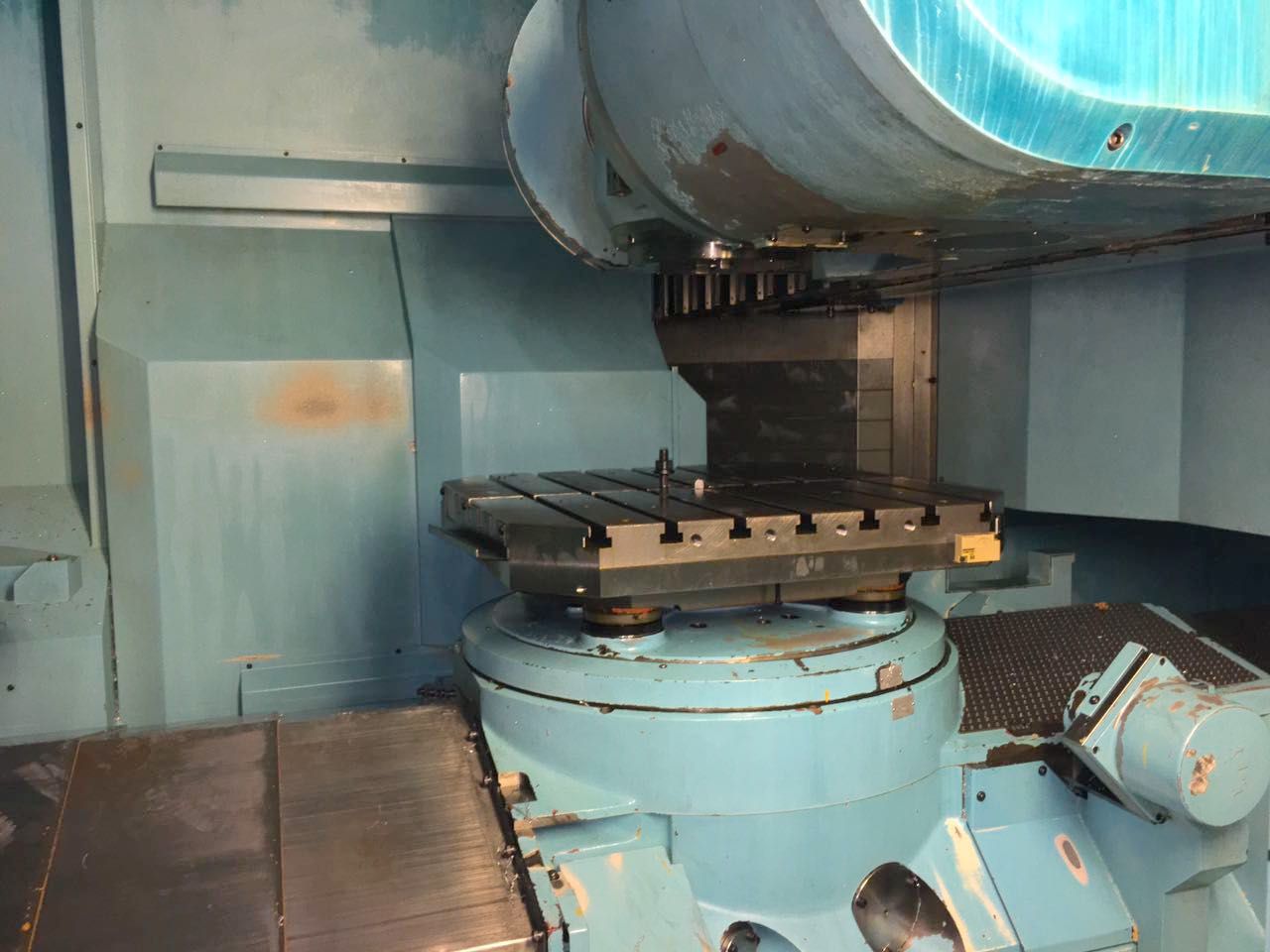

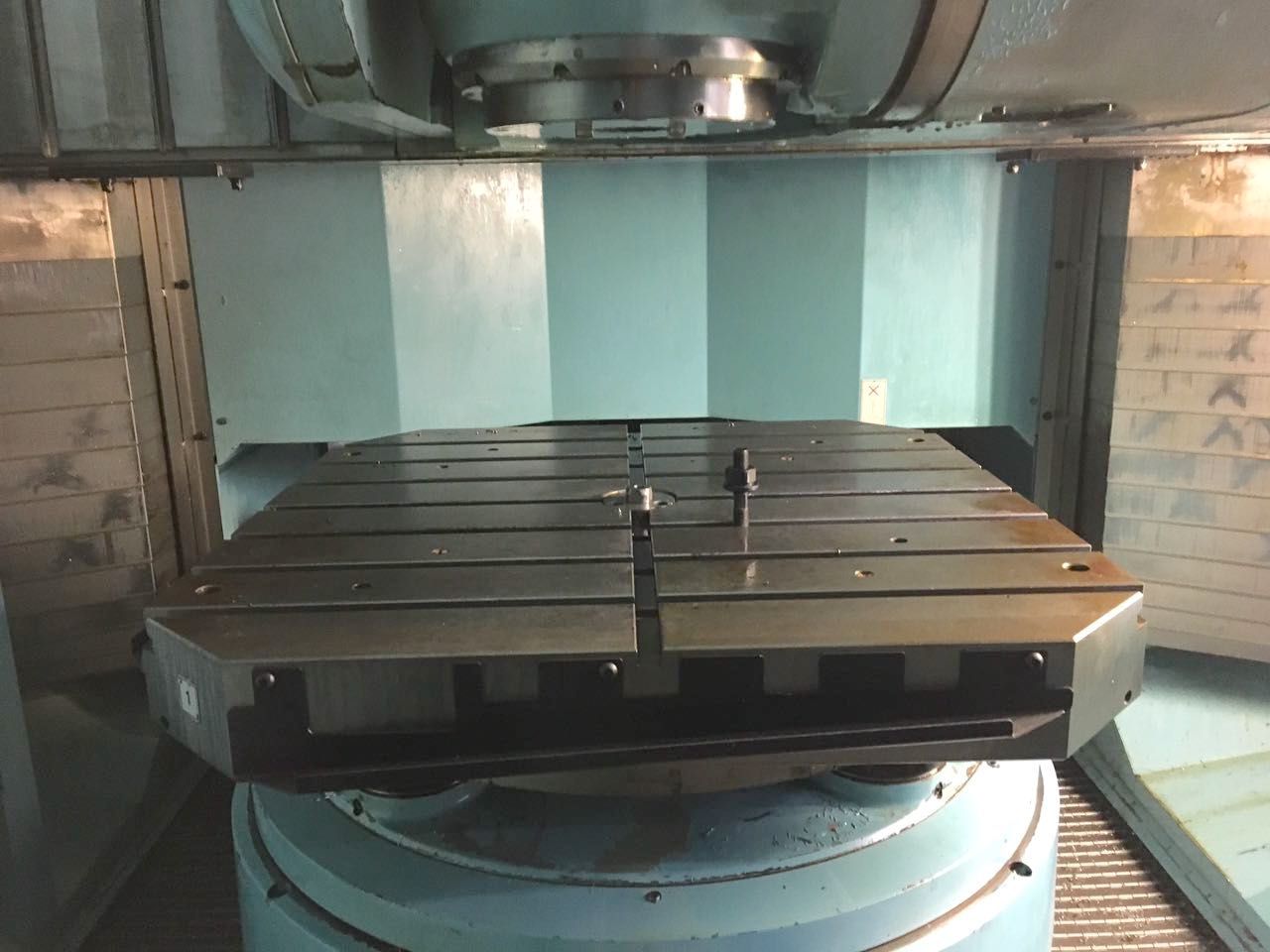

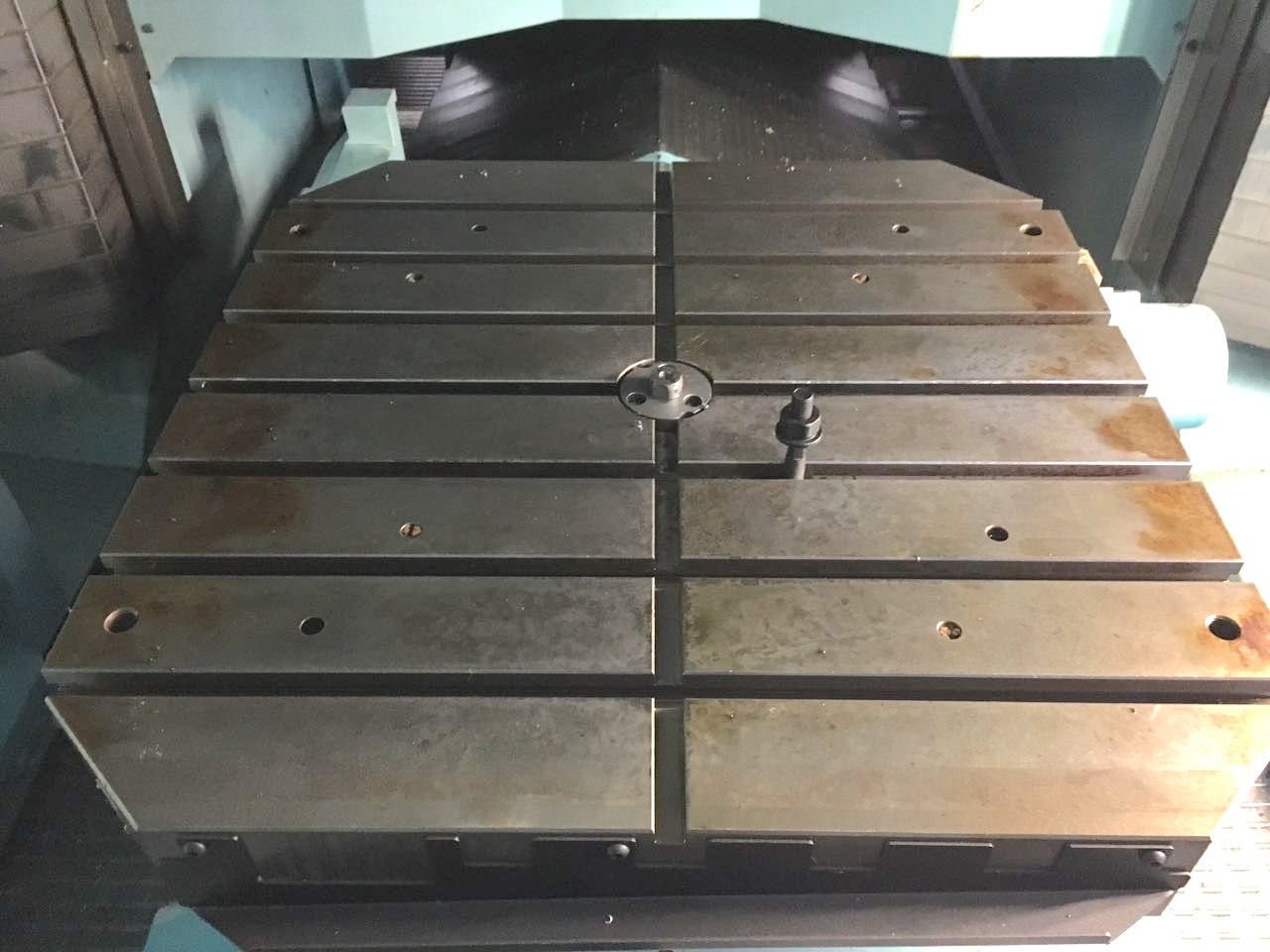

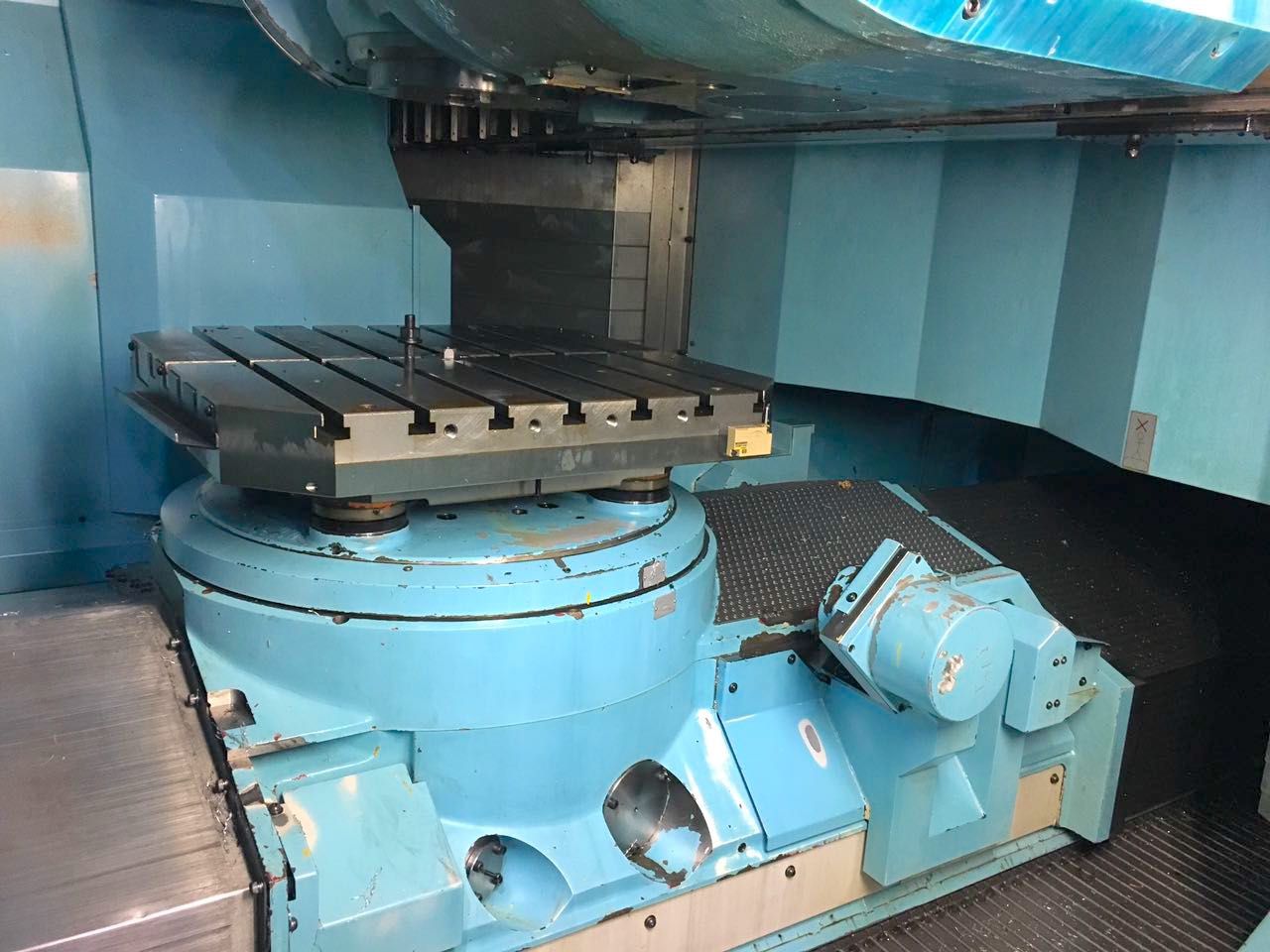

TISCH
Größe (LxBxH)
800x800 mm31,50x31,50 in
Kapazität
2200 Kg
Auflösung (Achse B)
0,001 °

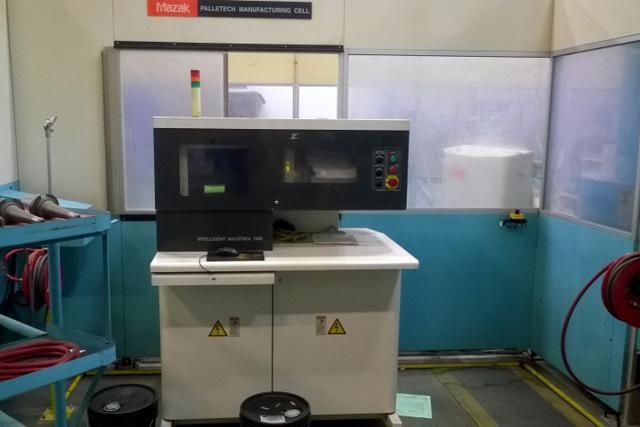

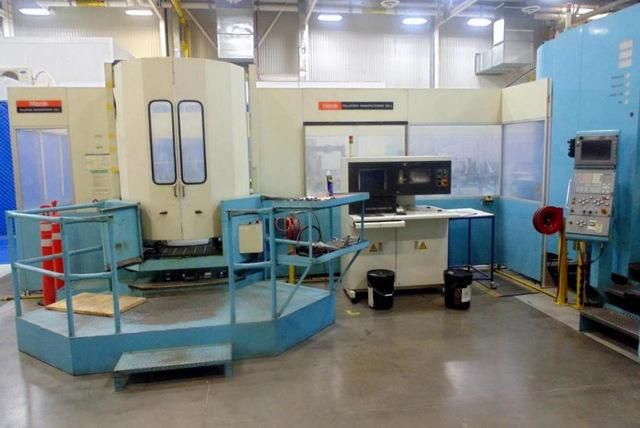

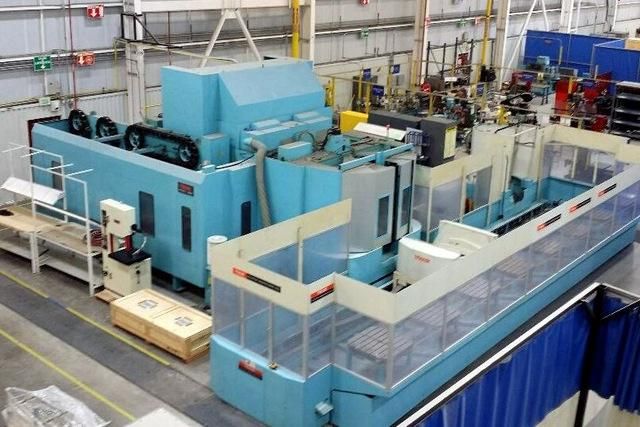

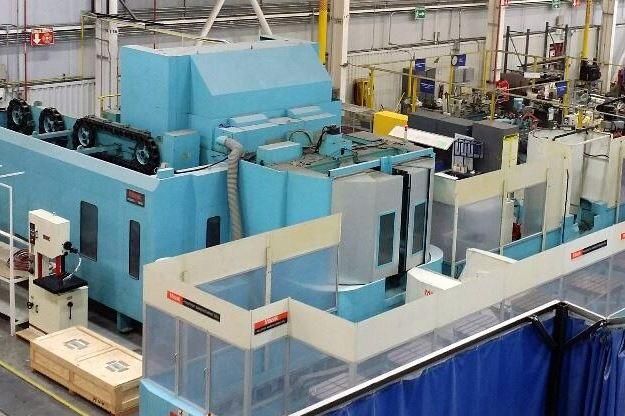

PALETTENWECHSELSYSTEM (APC)
Anzahl Paletten
10
Fläche Palette
800x800 mm31,50x31,50 in
Kapazität
2200 Kg

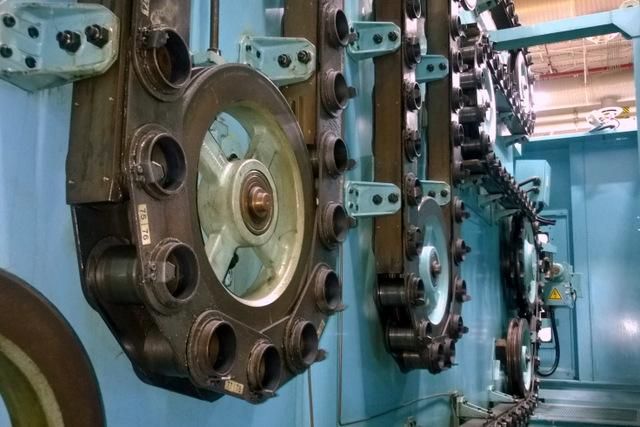

ATC
Plätze
160
Max. Durchm. Werkzeug
135 mm5,31 in
Max. Durchm. mit freien nebeneinanderliegenden Plätzen
262 mm10,31 in
Max. Länge Werkzeug
500 mm19,69 in
Max. Gewicht Werkzeug
30 Kg

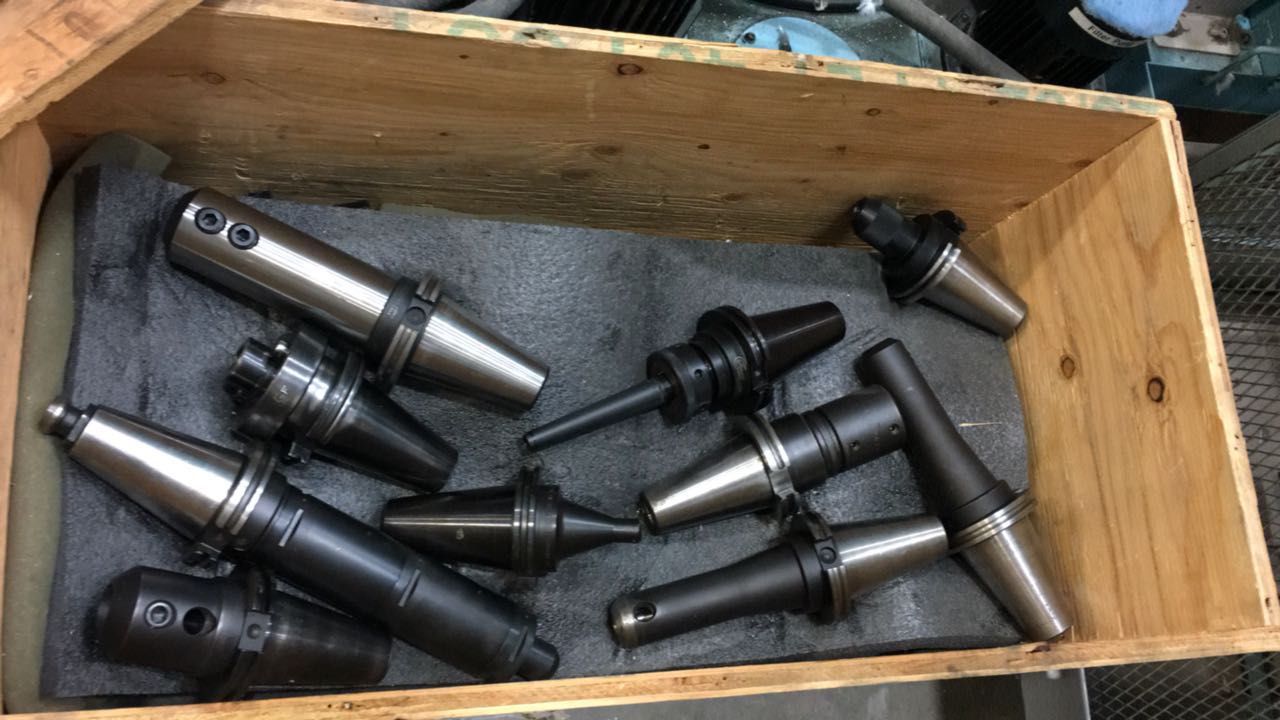

Werkzeugaufnahme
ISO50 BIG PLUS
Zeit für Werkzeugwechsel
(T/T) 1.8 sec.
EXTRA
Max. Installierte Leistung
(30 Min/Cont) 108/99 Kw
Gesamtgewicht der Maschine
38000 (escluso cambio pallet esterno) Kg
Raumbedarf der Maschine
5320x8242x4400 (12828x11915x4400 con Palletech) mm209,45x324,49x173,23 (505,04x469,09x173,23 con Palletech) in

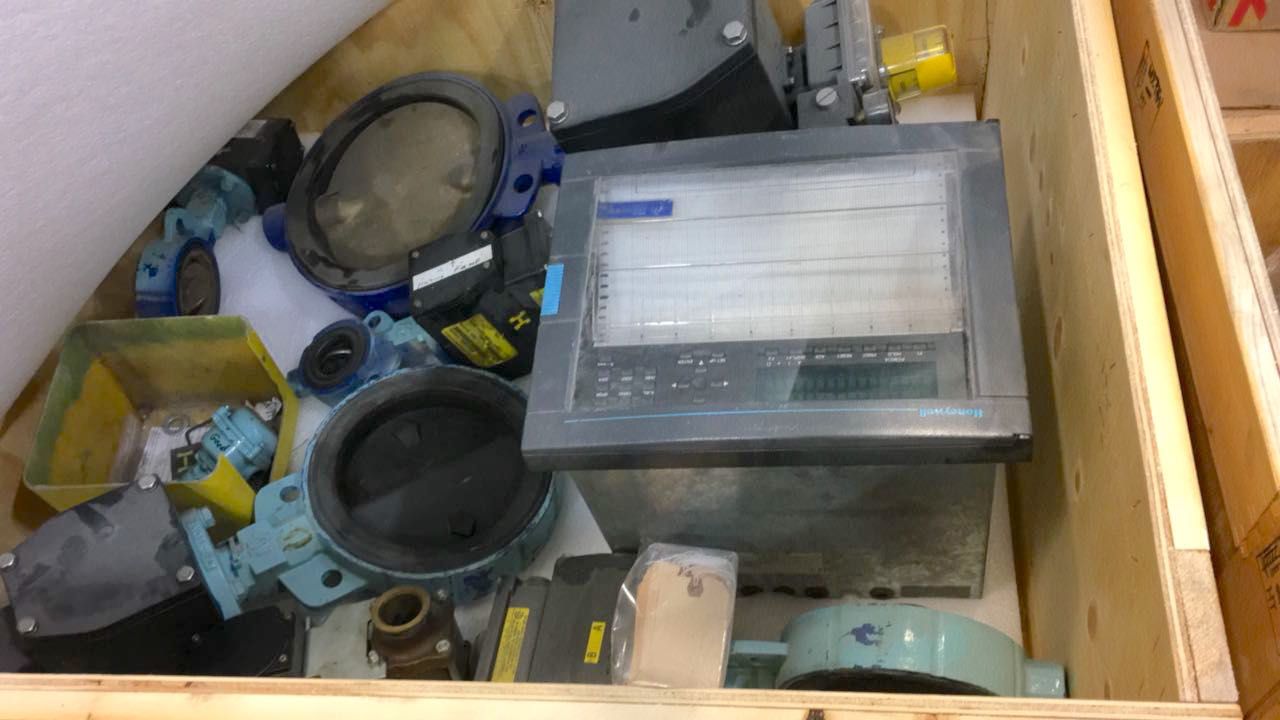

Mitgeliefertes Zubehör
list available upon request
Werkstücktaster
Renishaw RMP10
Principali interventi/aggiornamenti effettuati sulla macchina
new milling spindle 10/2015

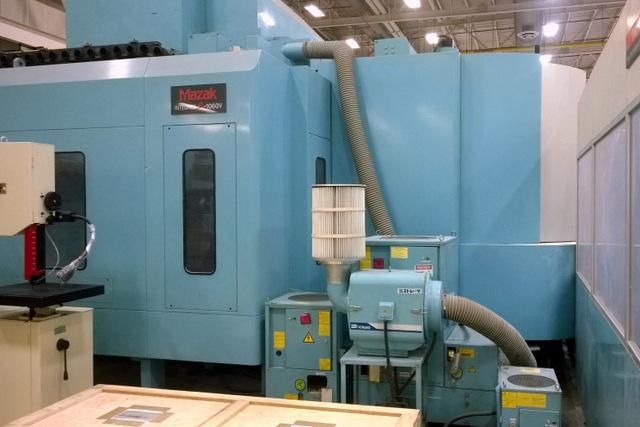

Rauchabsaugung
si
Abdeckung
integrale
CE-Kennzeichnung
Ja
Elektrische Schaltpläne
Ja
Gebrauchs- und Wartungsanleitungen
Ja
Werkzeugvoreinstellung
si

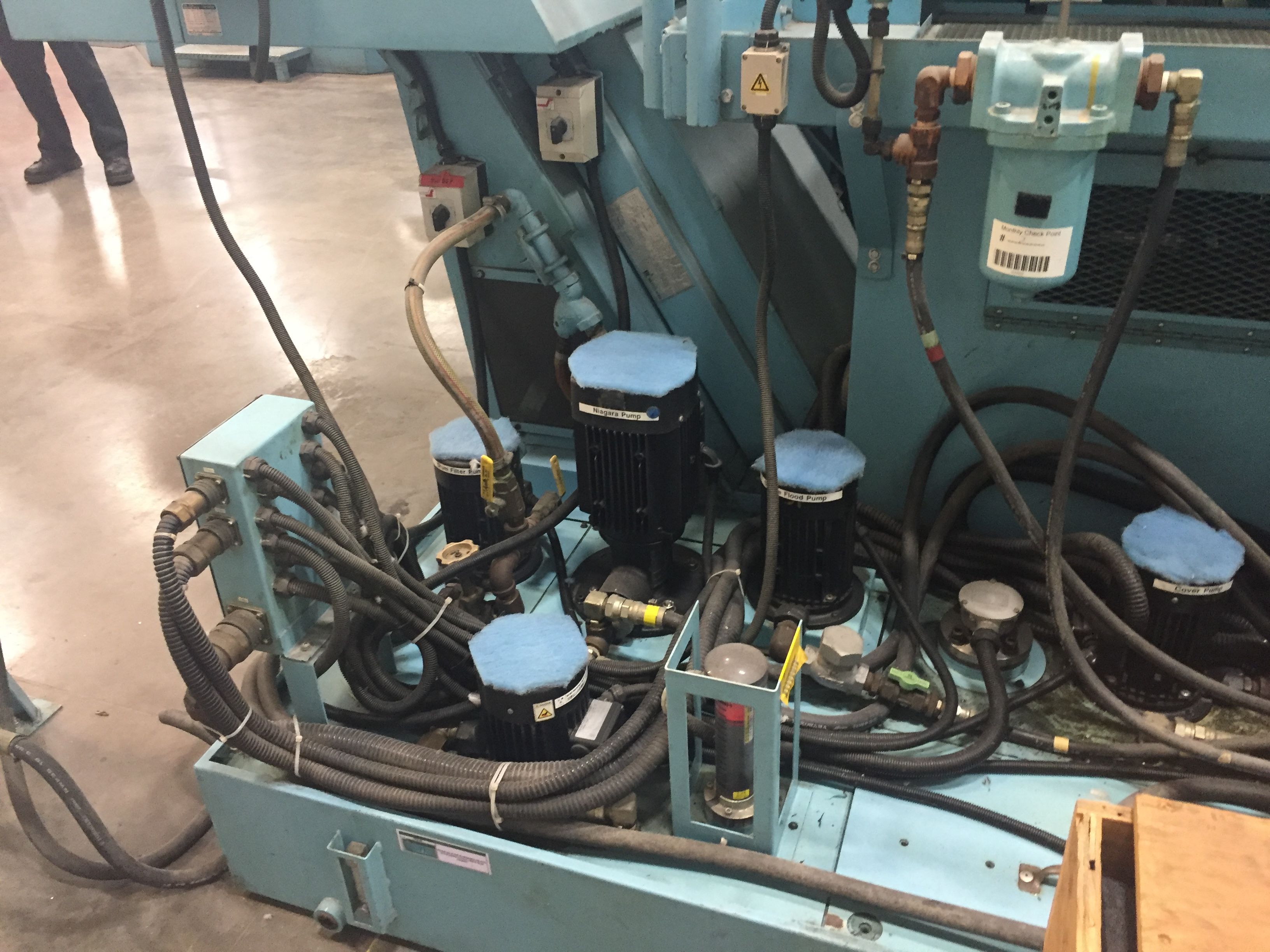

Filtersystem
si
Hochdruck
si
Die Informationen auf dieser Seite haben wir nach bestem Wissen und Gewissen und, soweit möglich, von den Herstellern eingeholt. Die Angaben erfolgen nach bestem Wissen, die Richtigkeit kann jedoch nicht garantiert werden. Dementsprechend stellen sie weder eine Zusicherung noch Vertragsbedingungen dar. Wir empfehlen Ihnen, alle wichtigen Details zu überprüfen!
