Kategorie
Bearbeitungszentren
Typ
Horizontal
Marke
Modell
HX 400i
Kapazität
660x560x610 mm25,98x22,05x24,02 in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Längs (X)
660 mm25,98 in
Vertikal (Z)
560 mm22,05 in
Quer (Y)
610 mm24,02 in
Tisch (B)
0,001 °
Achsenhalterung
guide piane

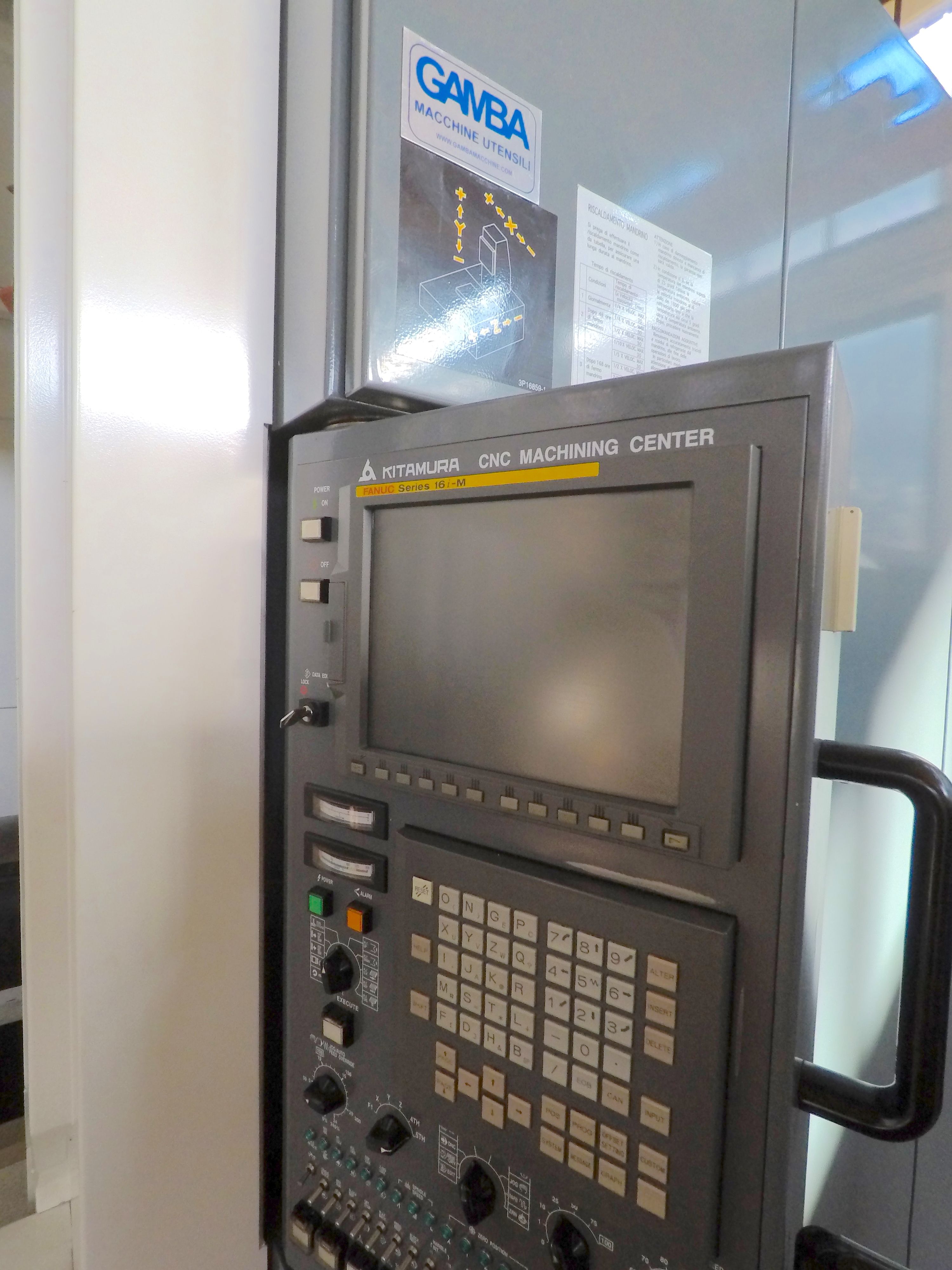

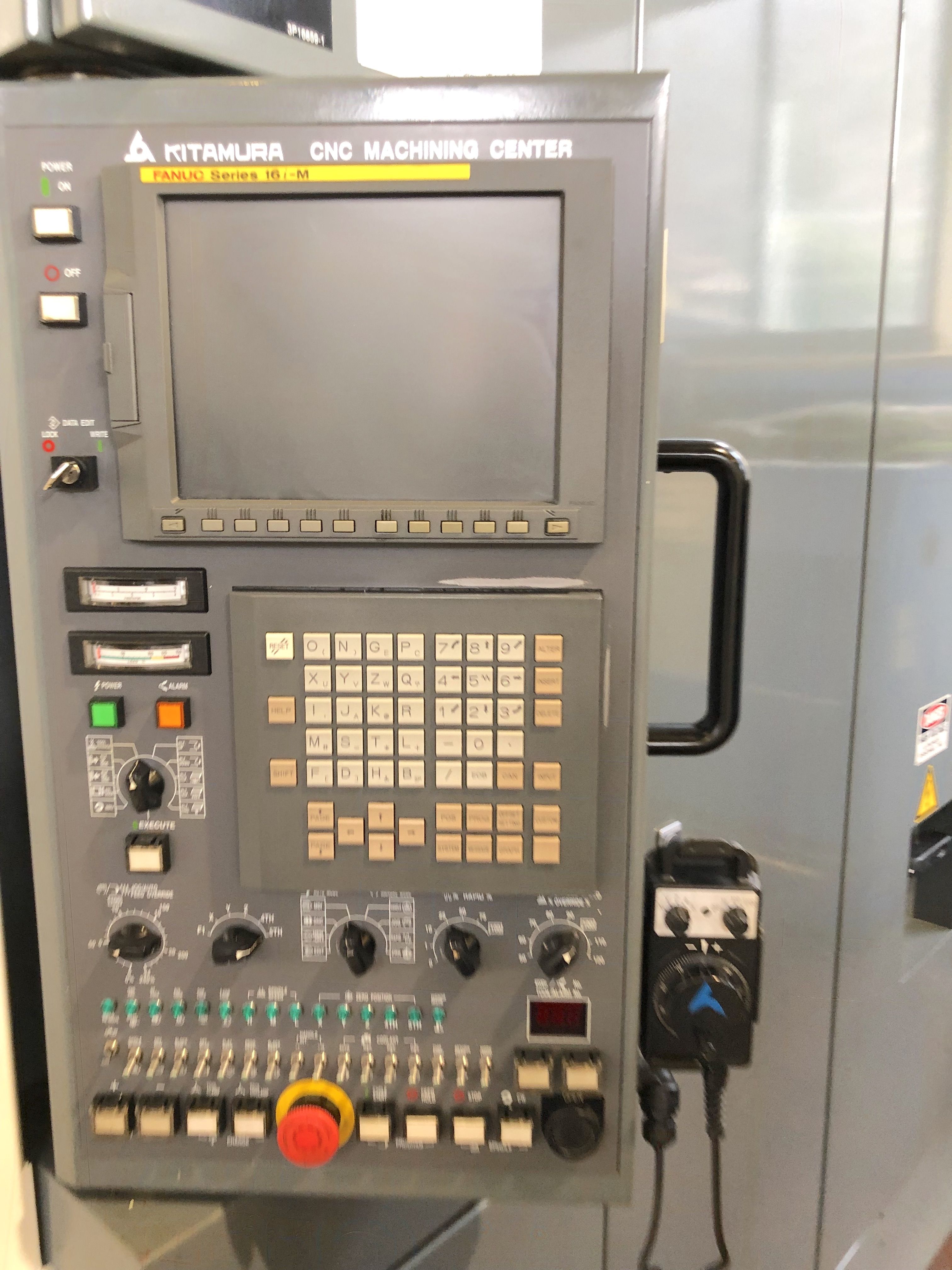

CNC
CNC
Fanuc 16iM
Antriebe
Fanuc
Messsystem
Righe ottiche su assi lineari, Encoder su asse B

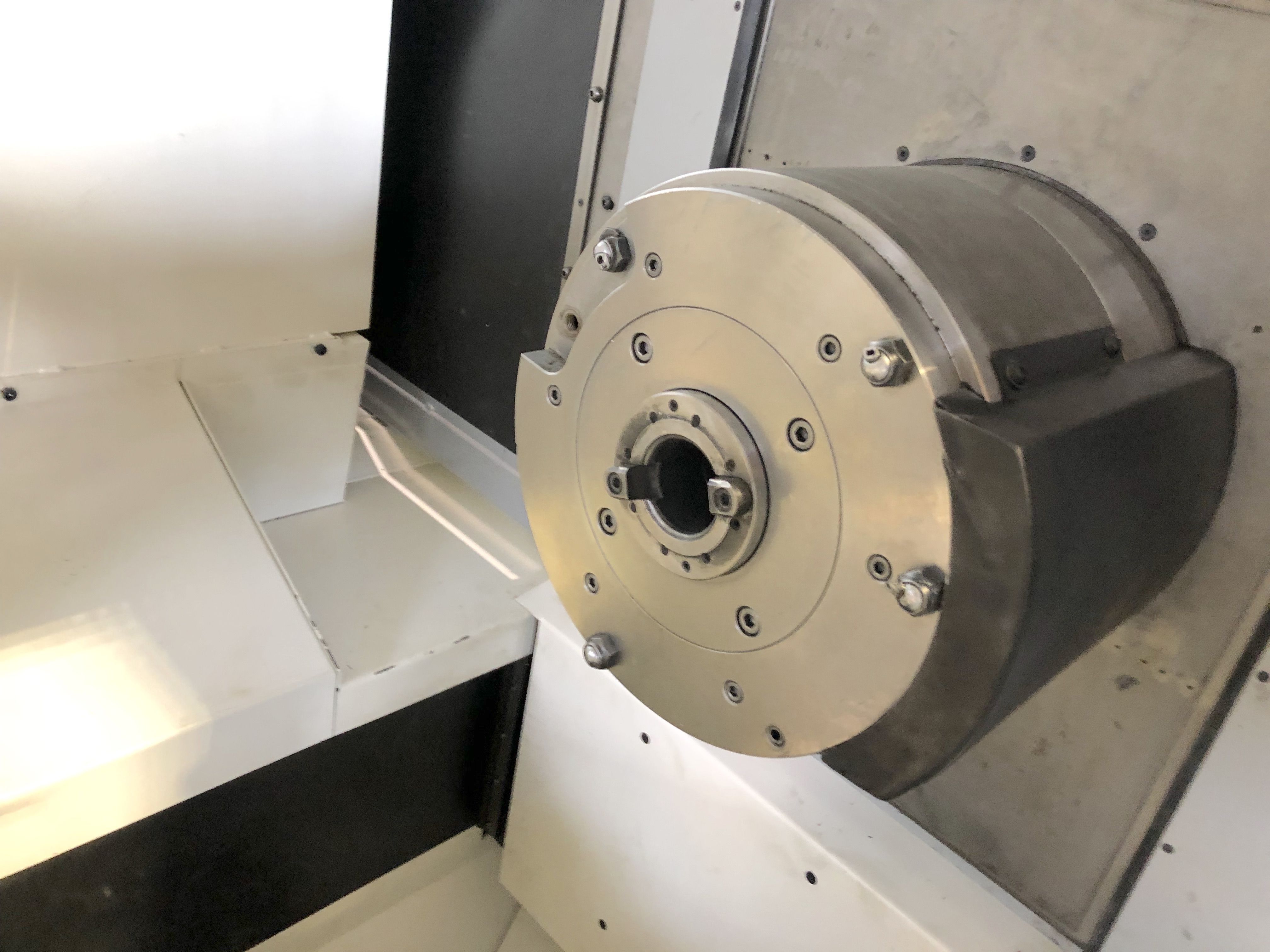

SPINDEL
Leistung der Spindel
15-18,5 Kw
Drehgeschwindigkeit
35-13.000 Rpm
Aufnahme
ISO40
Spindelgetriebe
direct drive
Umschaltung
meccanico

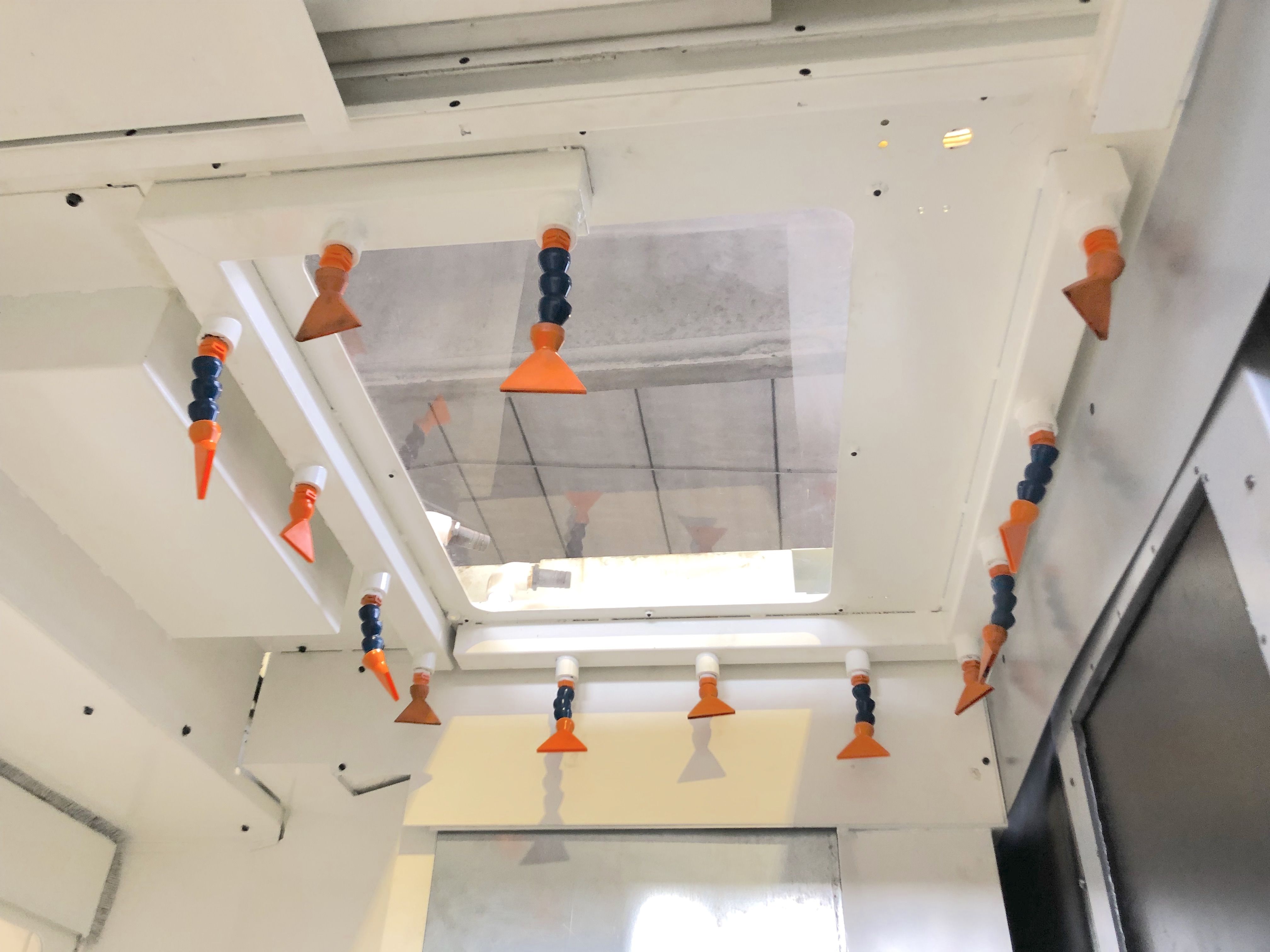

Internes Kühlmittel
18 Bar
Drehmoment
270 Nm
VORSCHüBE
Schnell X
50 m/min1.968,50 ipm
Schnell Y
50 m/min1.968,50 ipm
Schnell Z
50 m/min1.968,50 ipm
Schnell B
40 Rpm
Anmerkungen
doppie viti forate e refrigerate con doppi motori su tutti gli assi

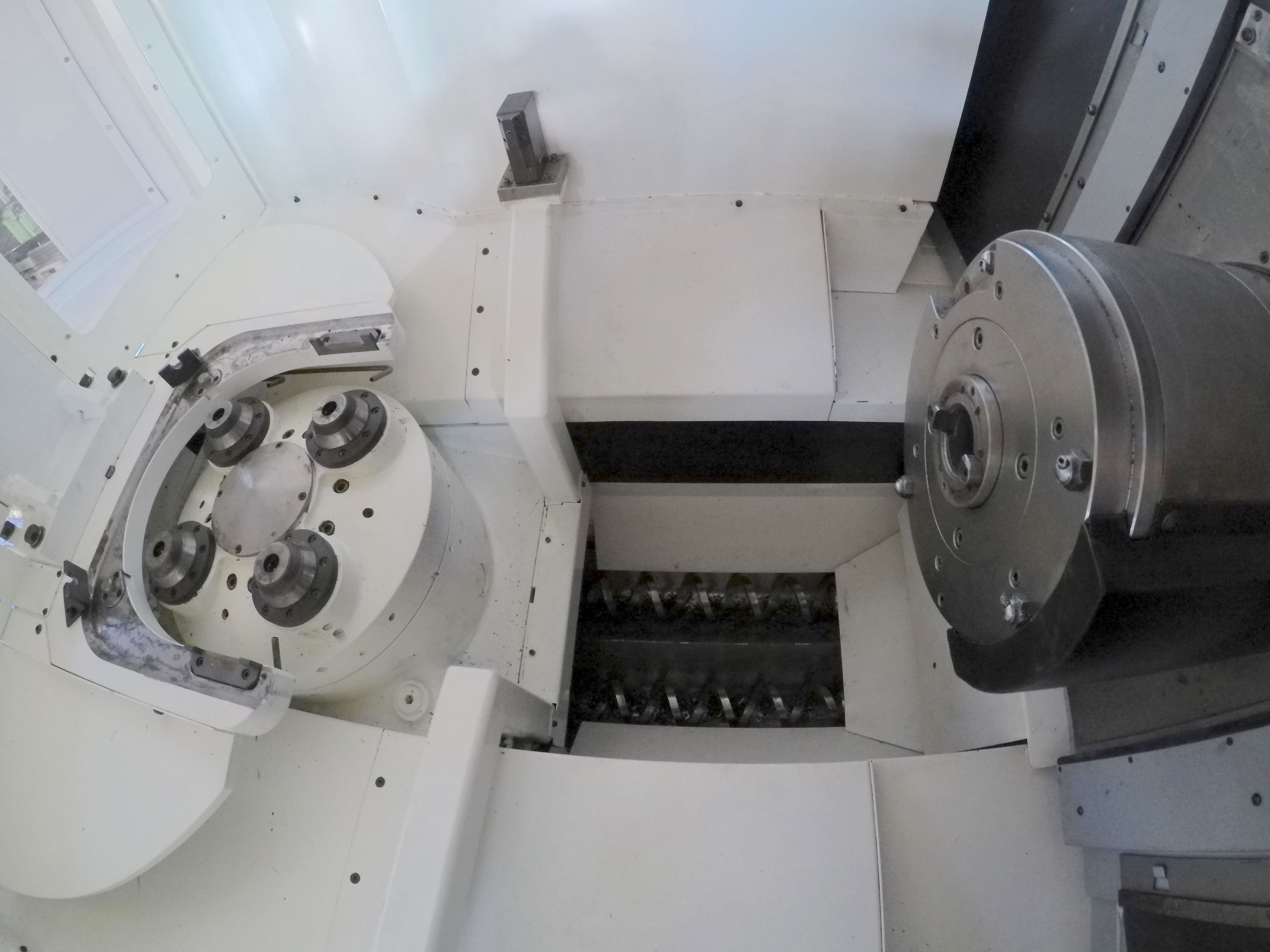

PALETTENWECHSELSYSTEM (APC)
Anzahl Paletten
2
Fläche Palette
400x400 mm15,75x15,75 in
Kapazität
500 Kg
Drehgeschwindigkeit
40 Rpm
TISCH
Größe (LxBxH)
400x400 mm15,75x15,75 in
Kapazität
500 Kg
Auflösung (Achse B)
0,001 °
Messsystem
Encoder Rotativo

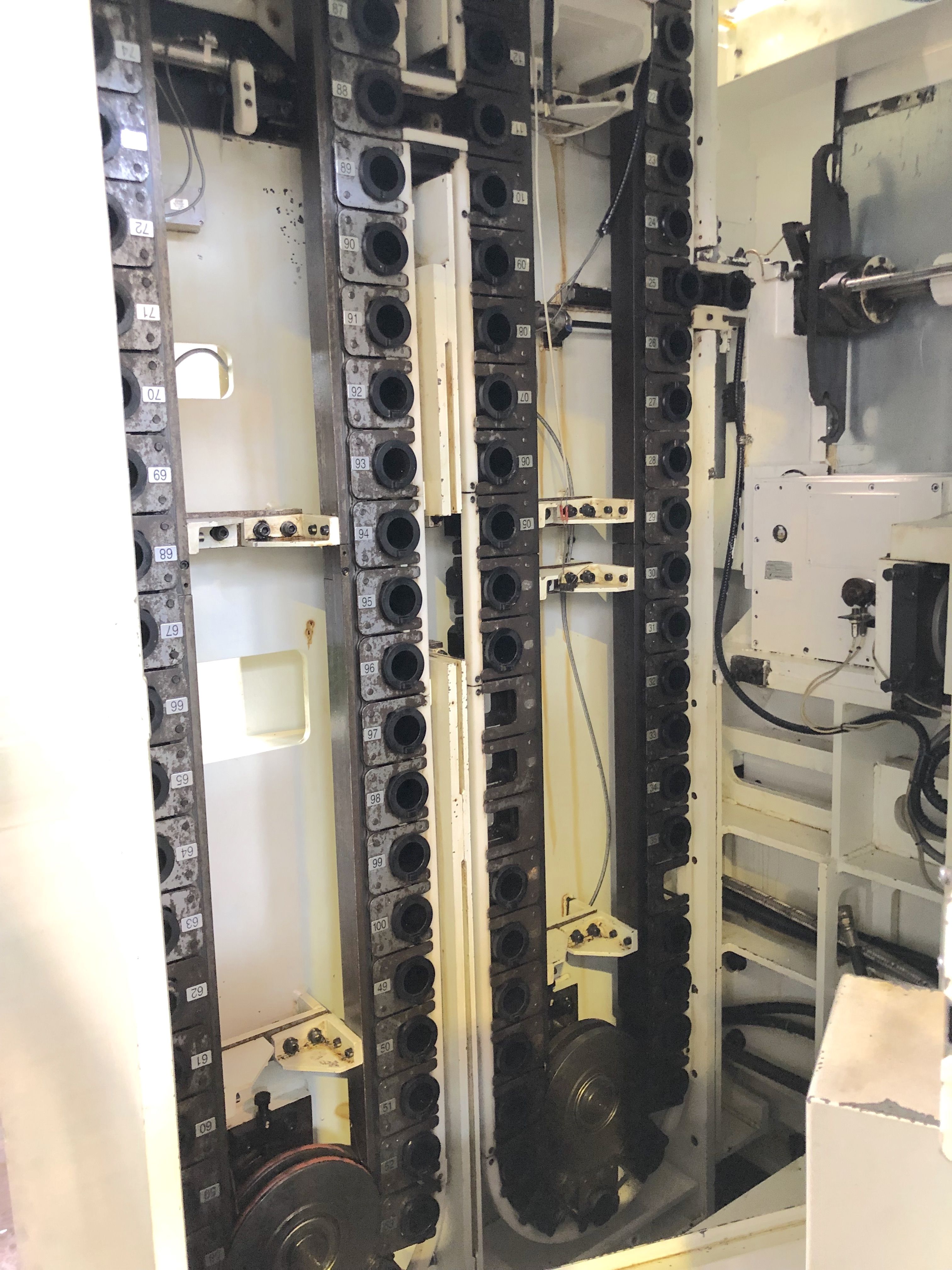

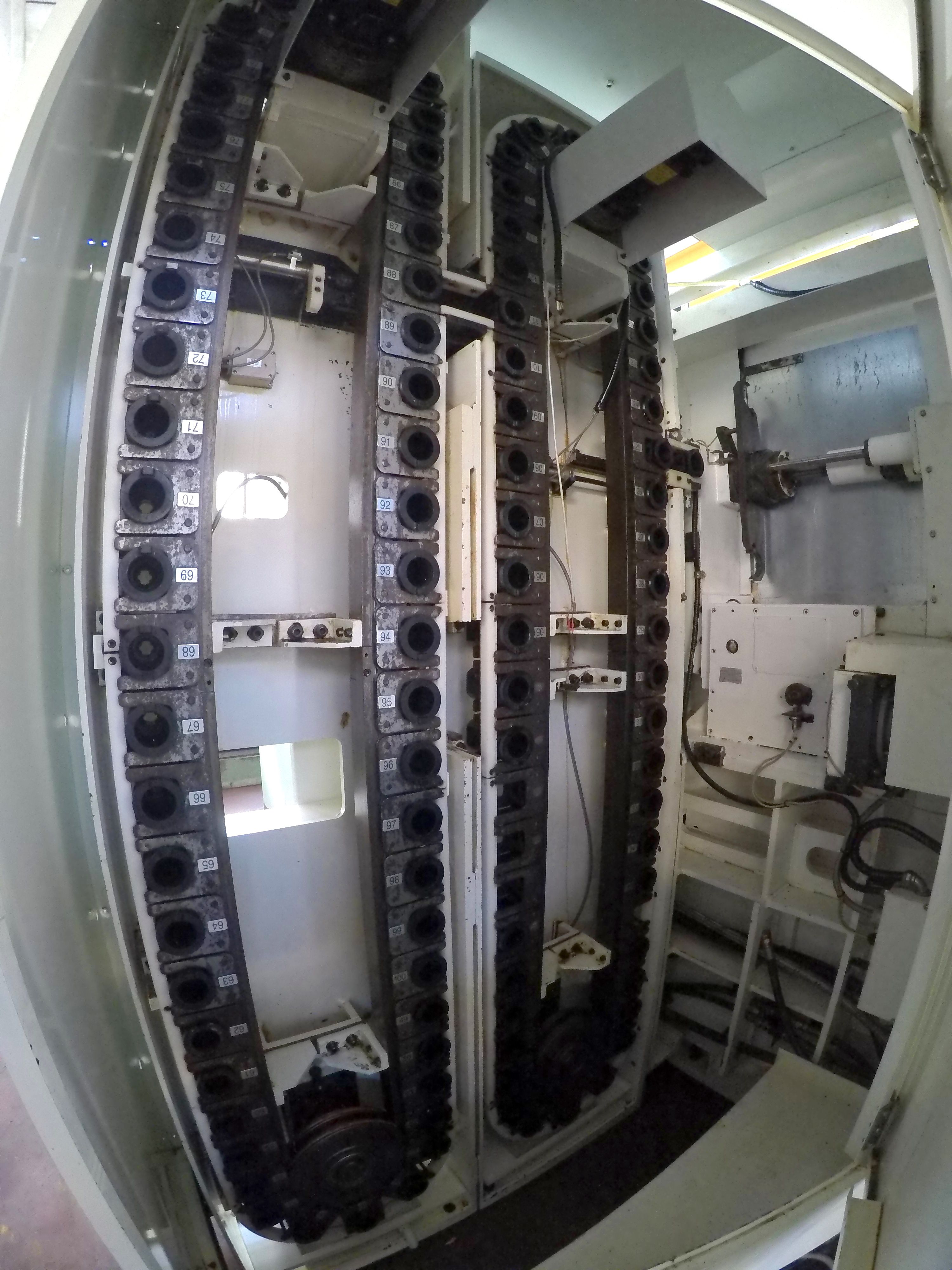

ATC
Plätze
100
Max. Durchm. Werkzeug
95 mm3,74 in
Max. Durchm. mit freien nebeneinanderliegenden Plätzen
150 mm5,91 in
Max. Länge Werkzeug
360 mm14,17 in
Max. Gewicht Werkzeug
10 Kg
Werkzeugaufnahme
ISO50
Zeit für Werkzeugwechsel
1 sec.
EXTRA
Gesamtgewicht der Maschine
16.000 Kg
Raumbedarf der Maschine
4600x2450x3300 mm181,10x96,46x129,92 in

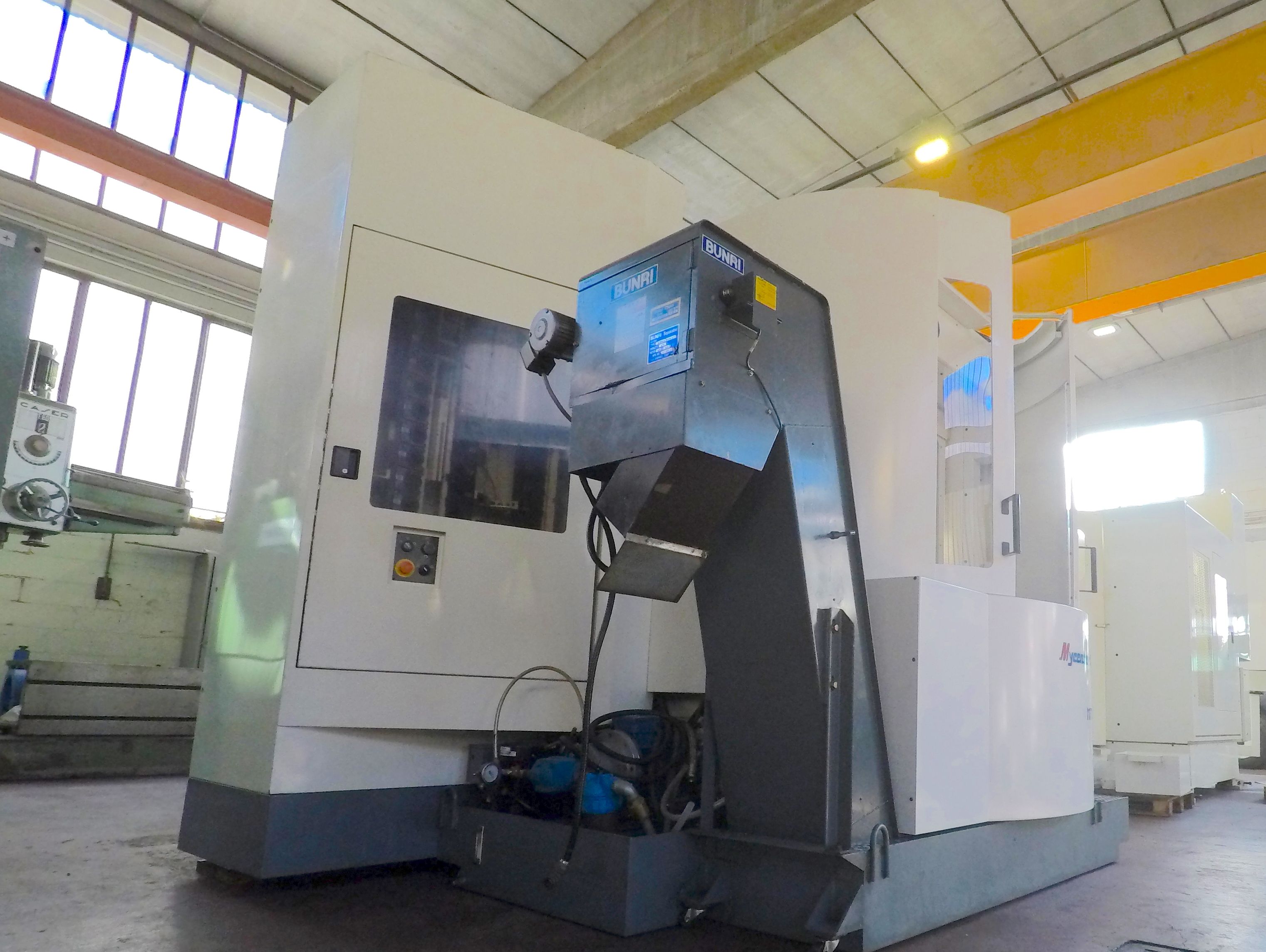

Filtersystem
convogliatore truciolo dual deck
Gebrauchs- und Wartungsanleitungen
Ja
Elektrische Schaltpläne
Ja
CE-Kennzeichnung
Ja
Abdeckung
integrale
Lieferbarkeit
pronta
Mitgeliefertes Zubehör
Cambio utensile esteso a 100 posti, presetting meccanico, evacuatore truciolo dual deck, refrigerante 18 bar attraverso il mandrino, predisposizione sistema FMS FASTEMS, luce di servizio
Werkzeugvoreinstellung
si
Principali interventi/aggiornamenti effettuati sulla macchina
Manutenzione ordinaria, macchina mai usata sopra i 6000 Rpm
Sichtbar in Funktion
no
Sichtbar im Magazin
si
Hochdruck
18 Bar
