Kategorie
Bearbeitungszentren
Typ
Horizontal
Marke
Modell

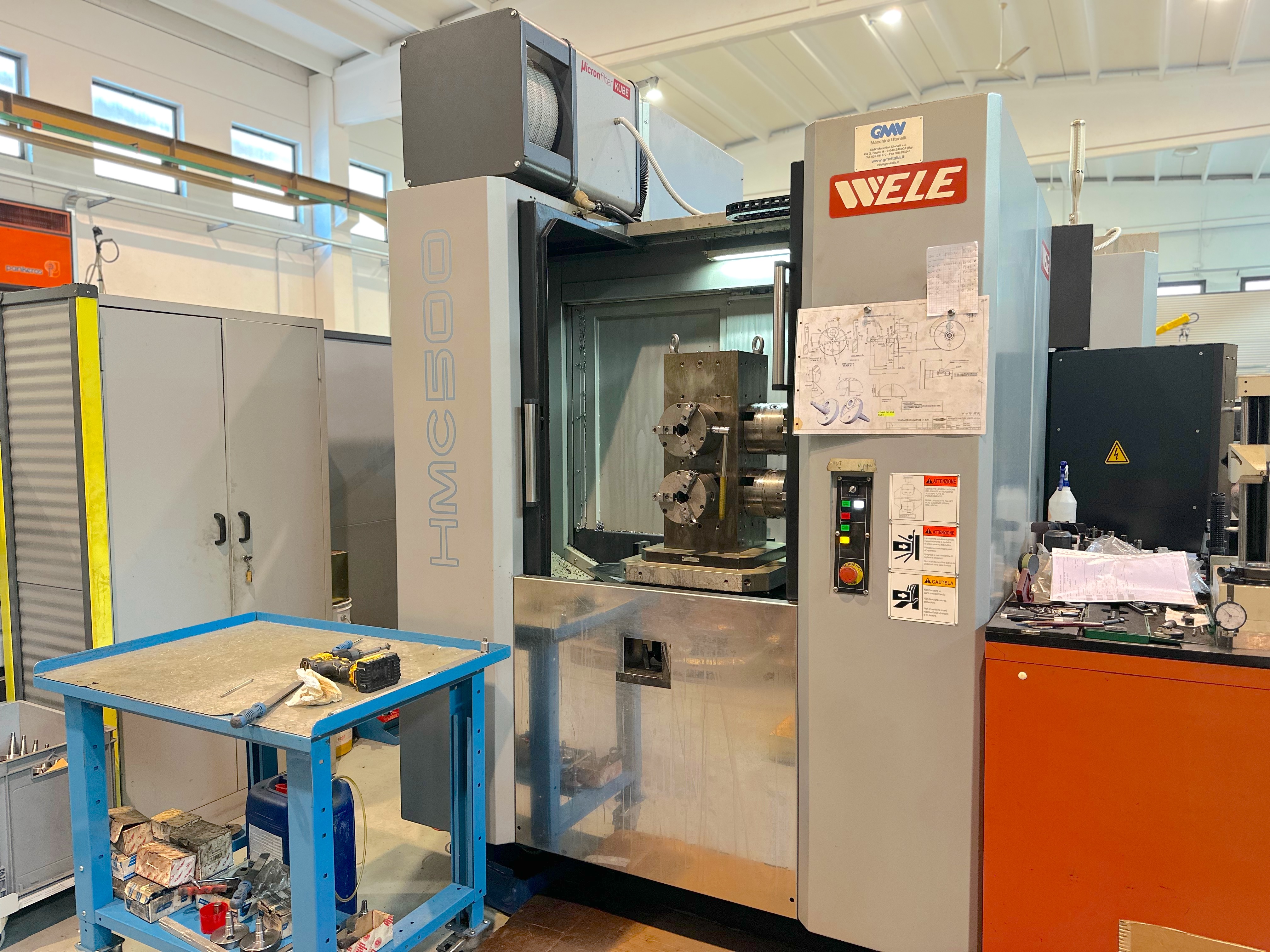

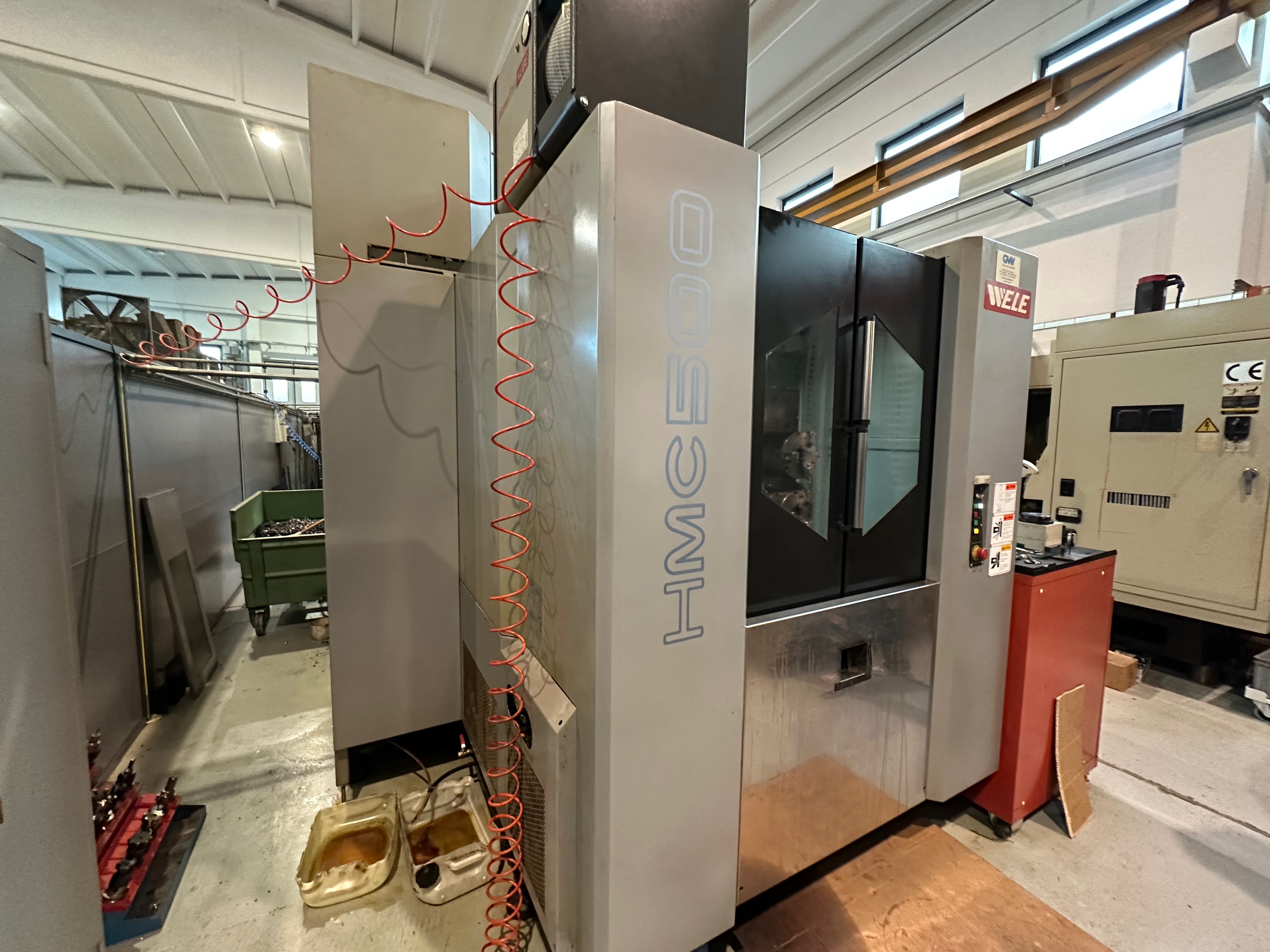

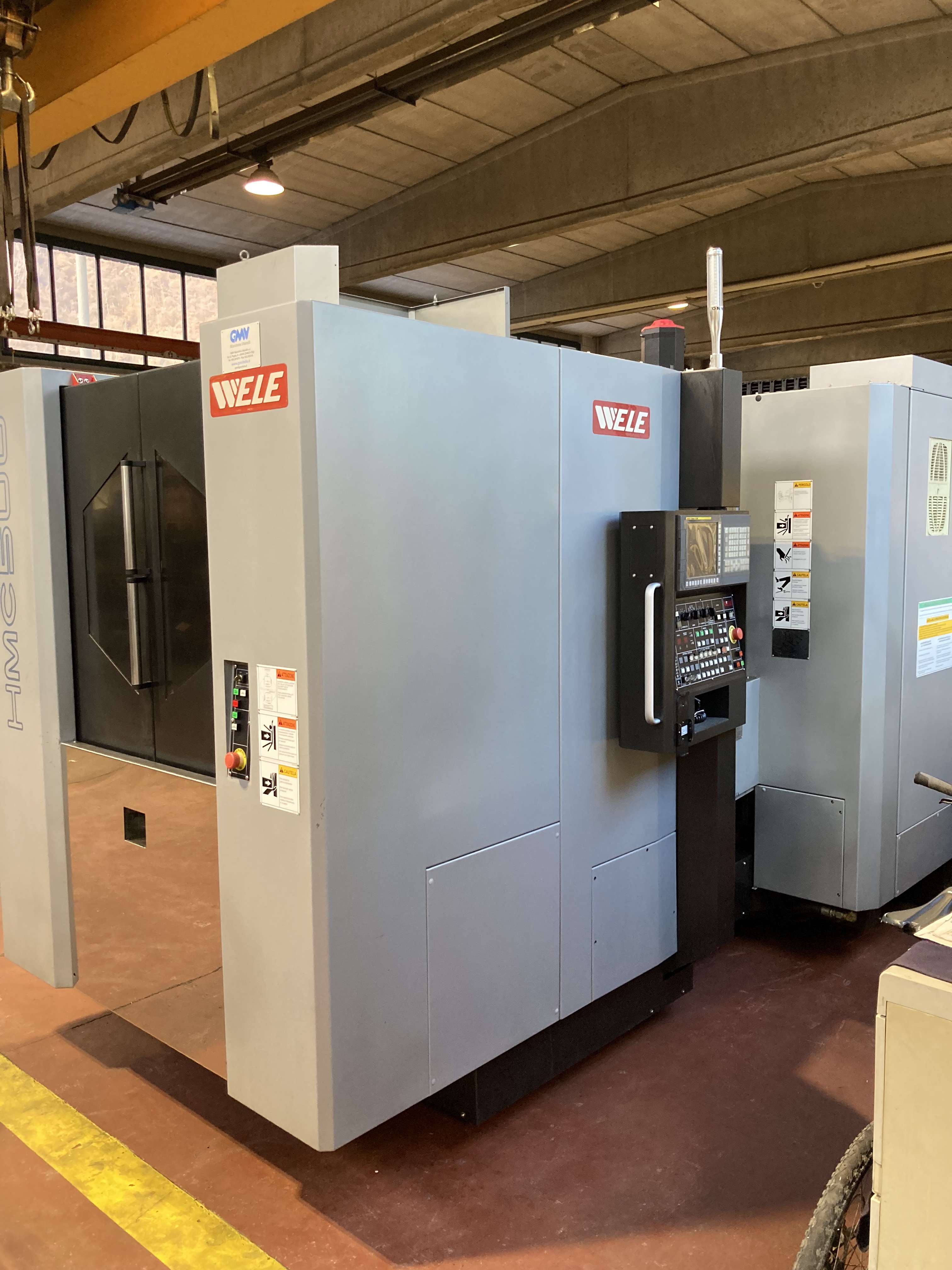

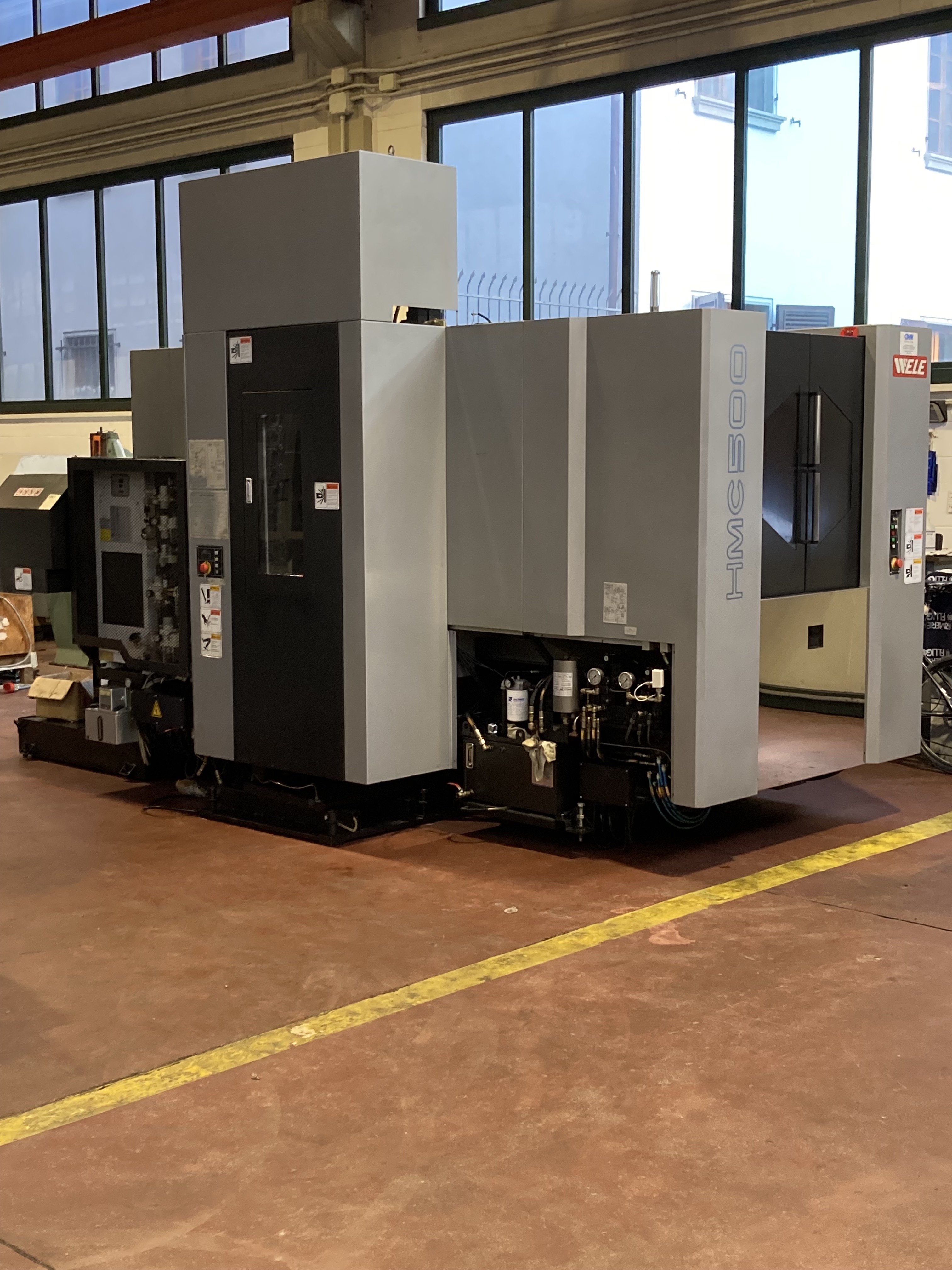

HMC500
Kapazität
ø750x900 mmø29,53x35,43 in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Längs (X)
640 mm25,20 in
Vertikal (Z)
610 mm24,02 in
Quer (Y)
680 mm26,77 in
Tisch (B)
0,001 °
Max. Werkstückgröße
ø750x900 mmø29,53x35,43 in
CNC
Messsystem
Righe ottiche
Anmerkungen
RS232, Volantino Elettronico

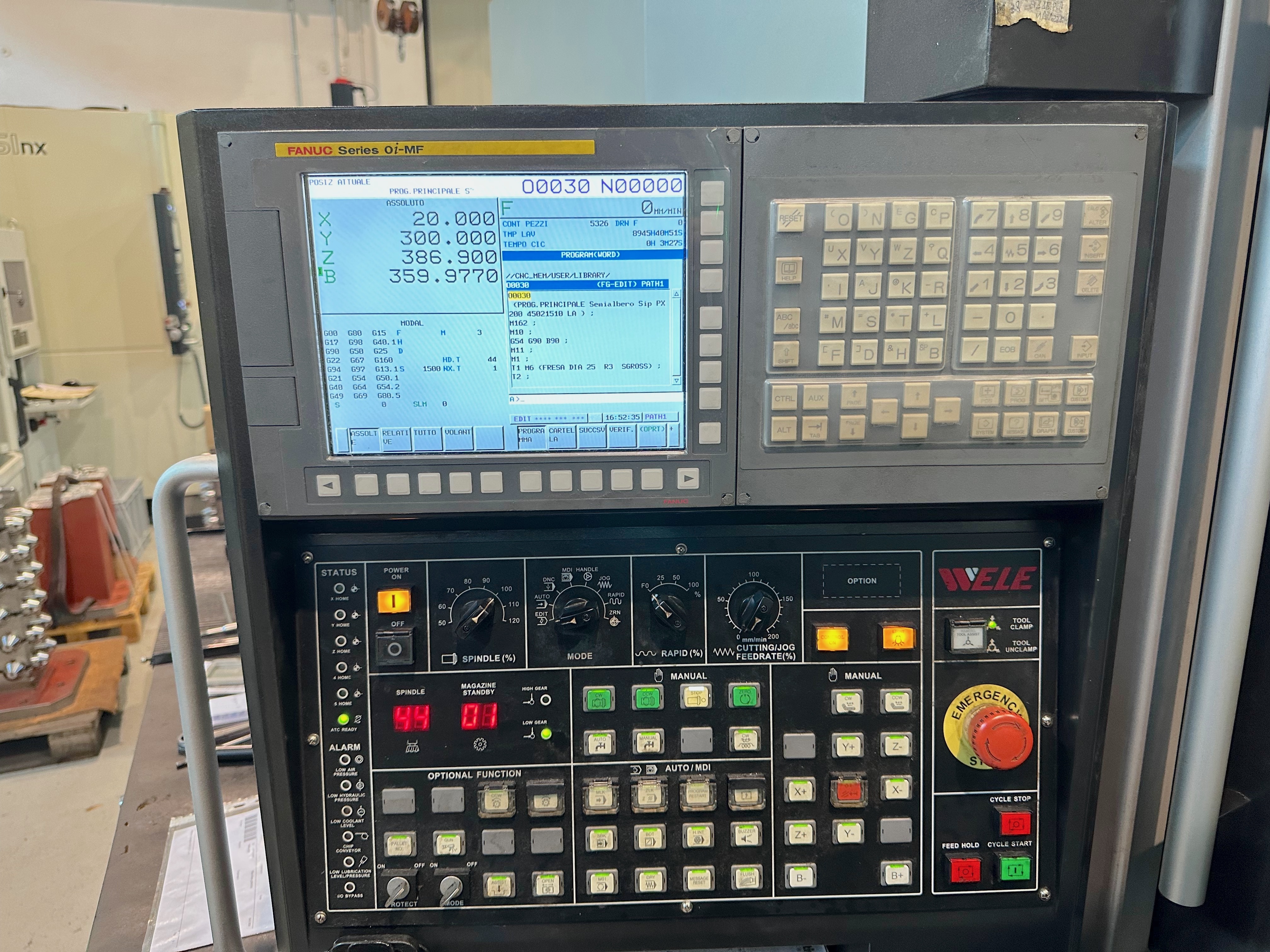

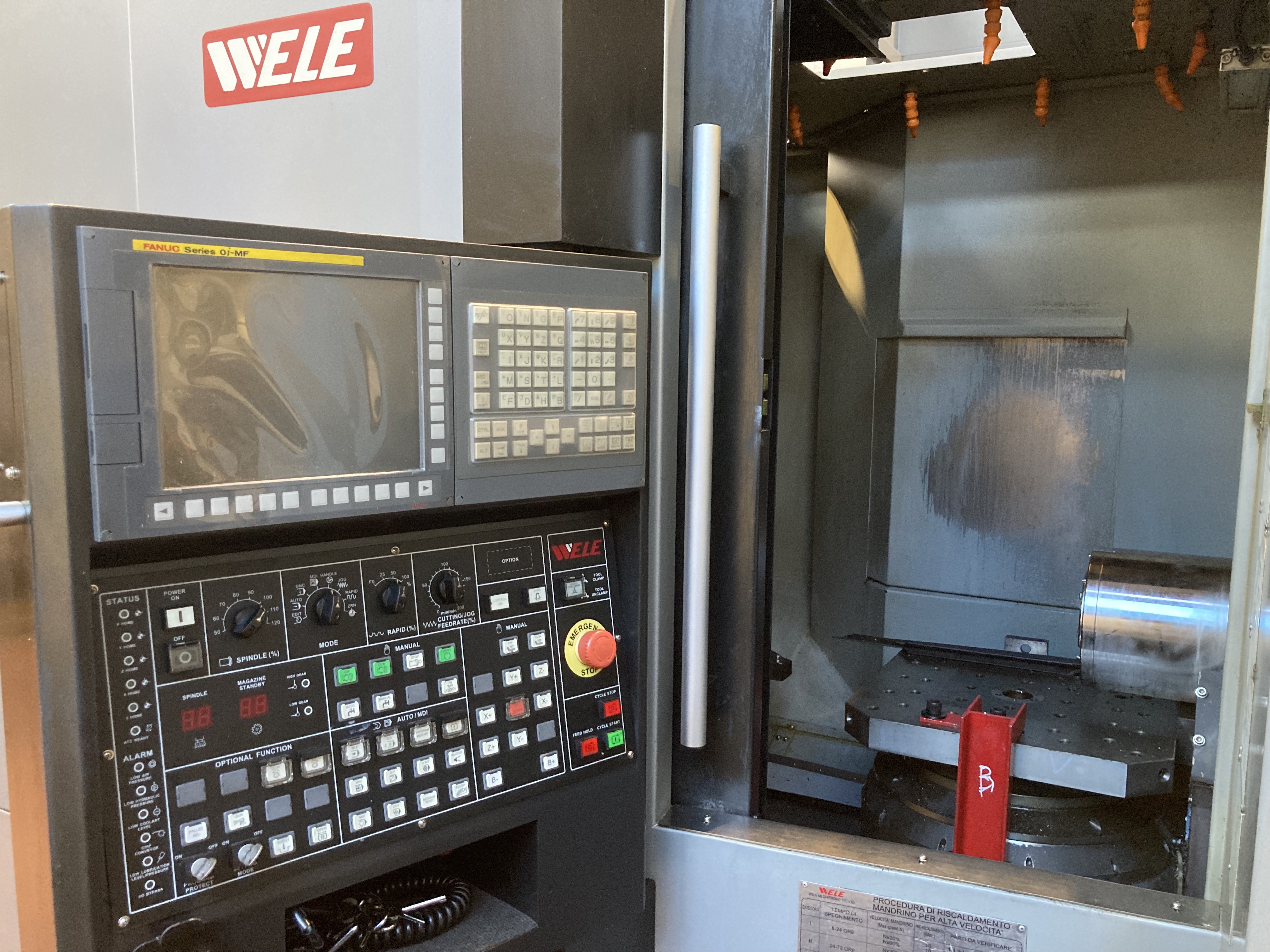

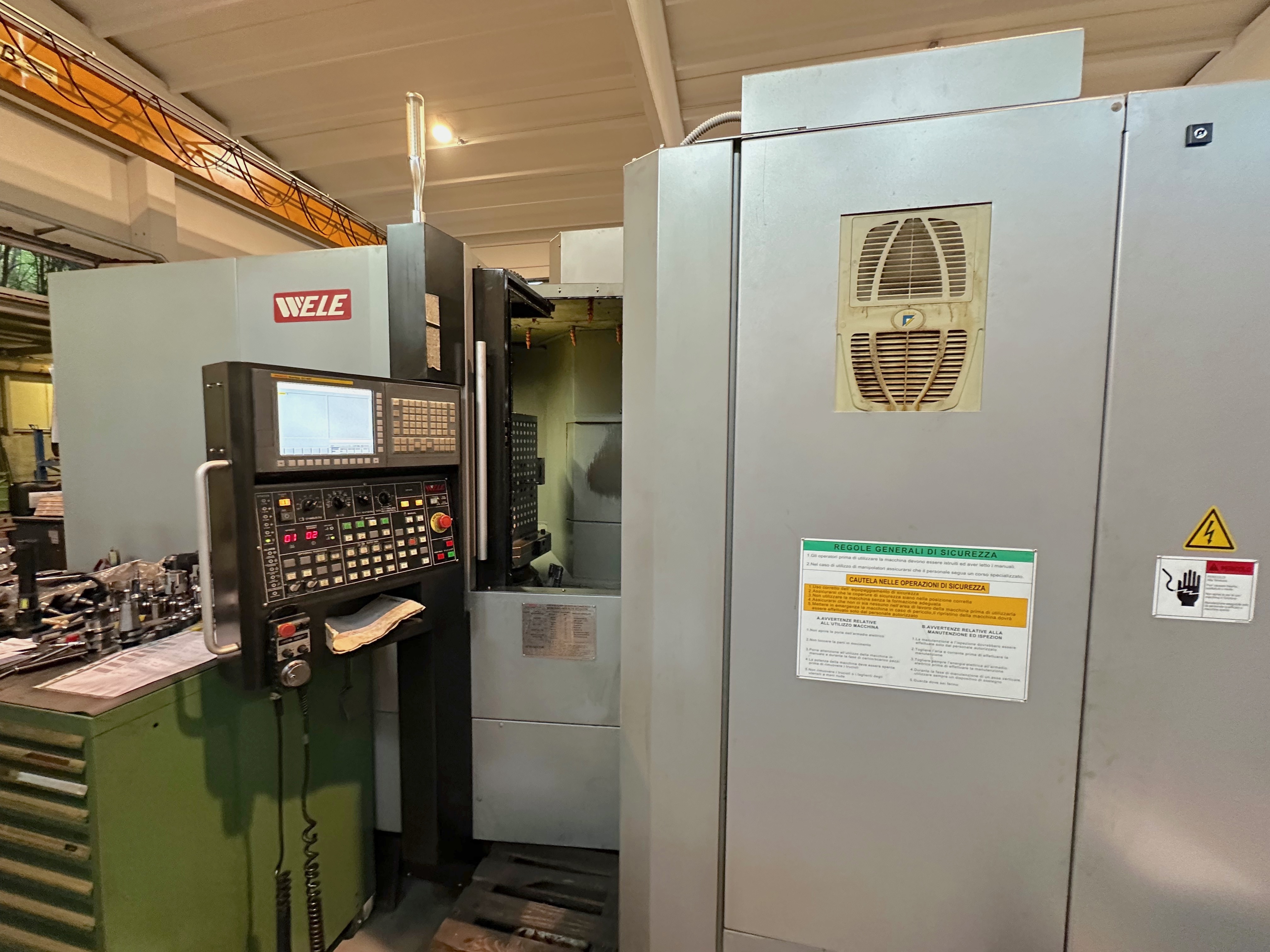

CNC

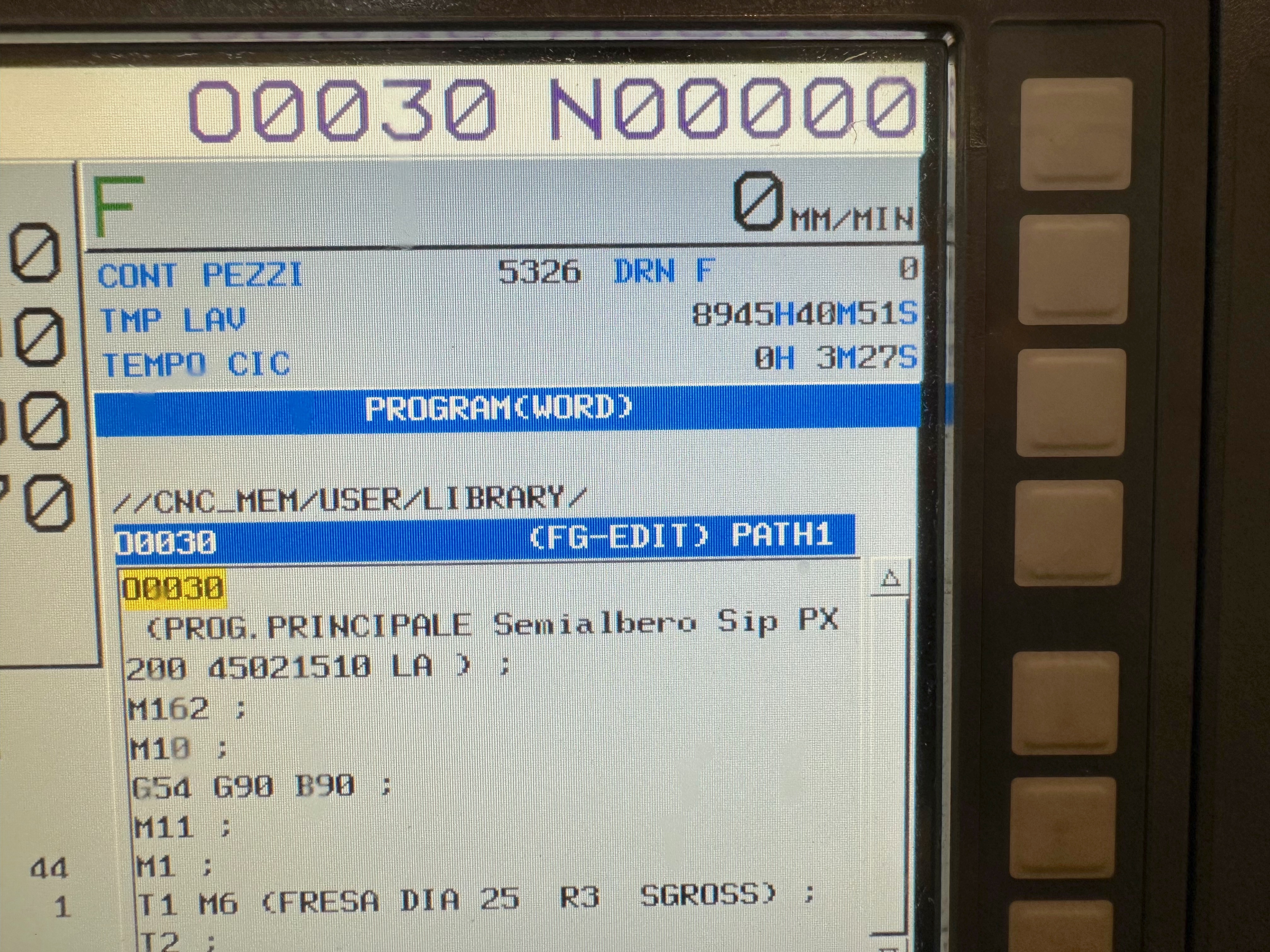

Fanuc 0iMF

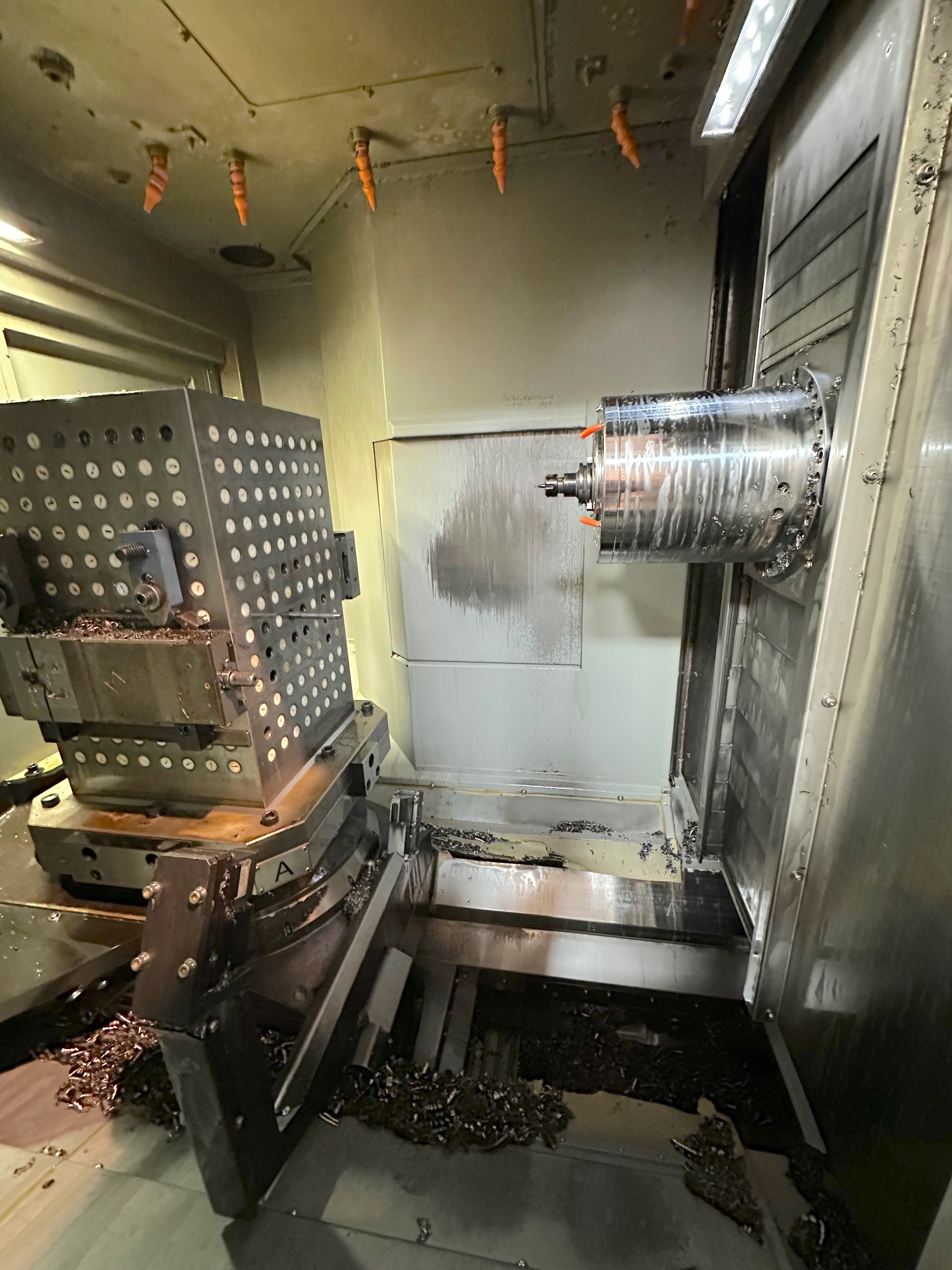

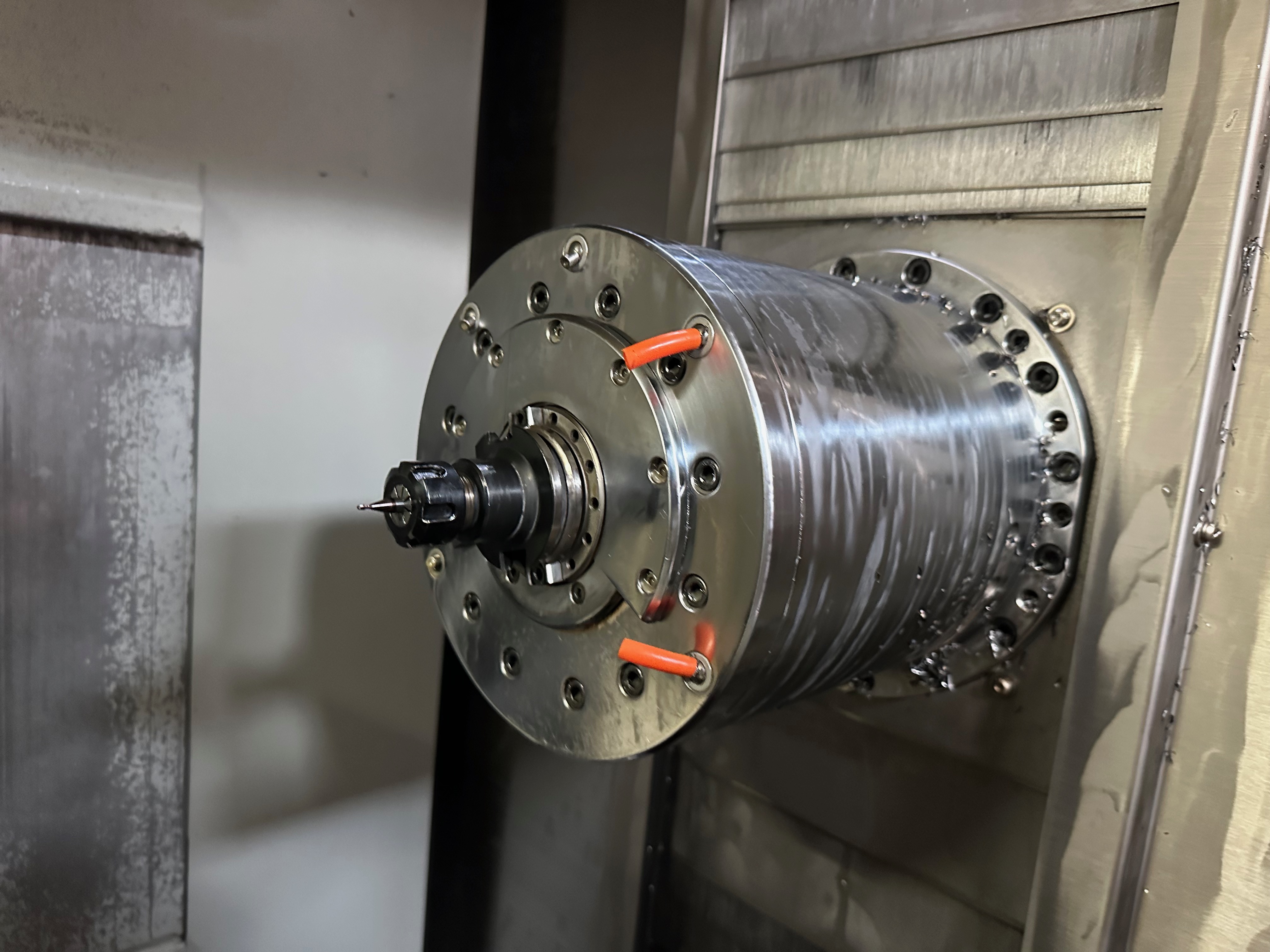

SPINDEL
Leistung der Spindel
18,5/22 Kw
Drehgeschwindigkeit
40-15.000 Rpm
Drehmoment
167 Nm
Aufnahme
BT40
Spindelgetriebe
Elettromandrino
Internes Kühlmittel
20 Bar
VORSCHüBE
Schnell X
60 m/min2.362,20 ipm
Schnell Y
60 m/min2.362,20 ipm
Schnell Z
60 m/min2.362,20 ipm
X
20 m/min787,40 ipm
Y
20 m/min787,40 ipm
Z
20 m/min787,40 ipm
B
33,3 Rpm
Anmerkungen
Accelerazione 1 G

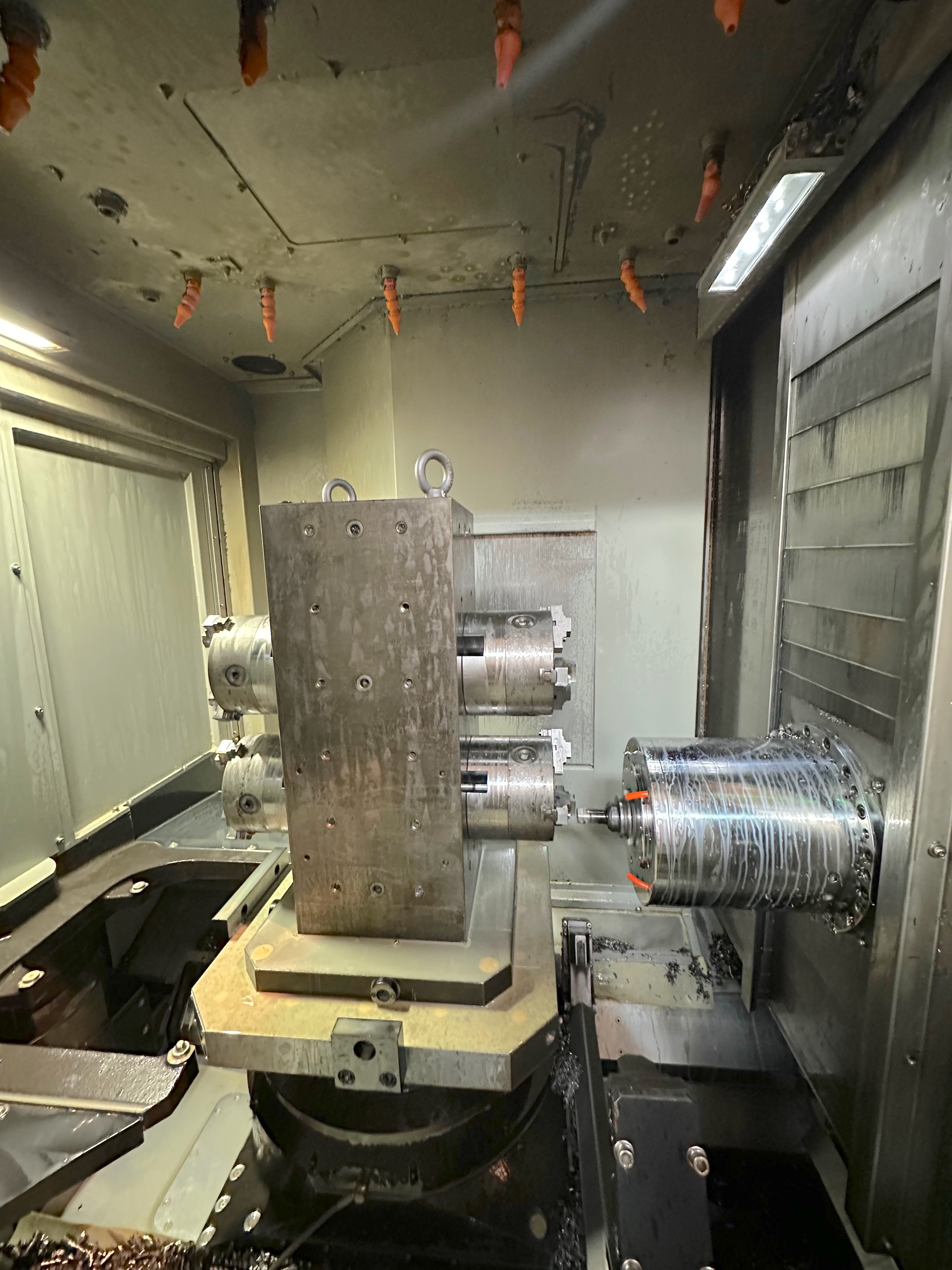

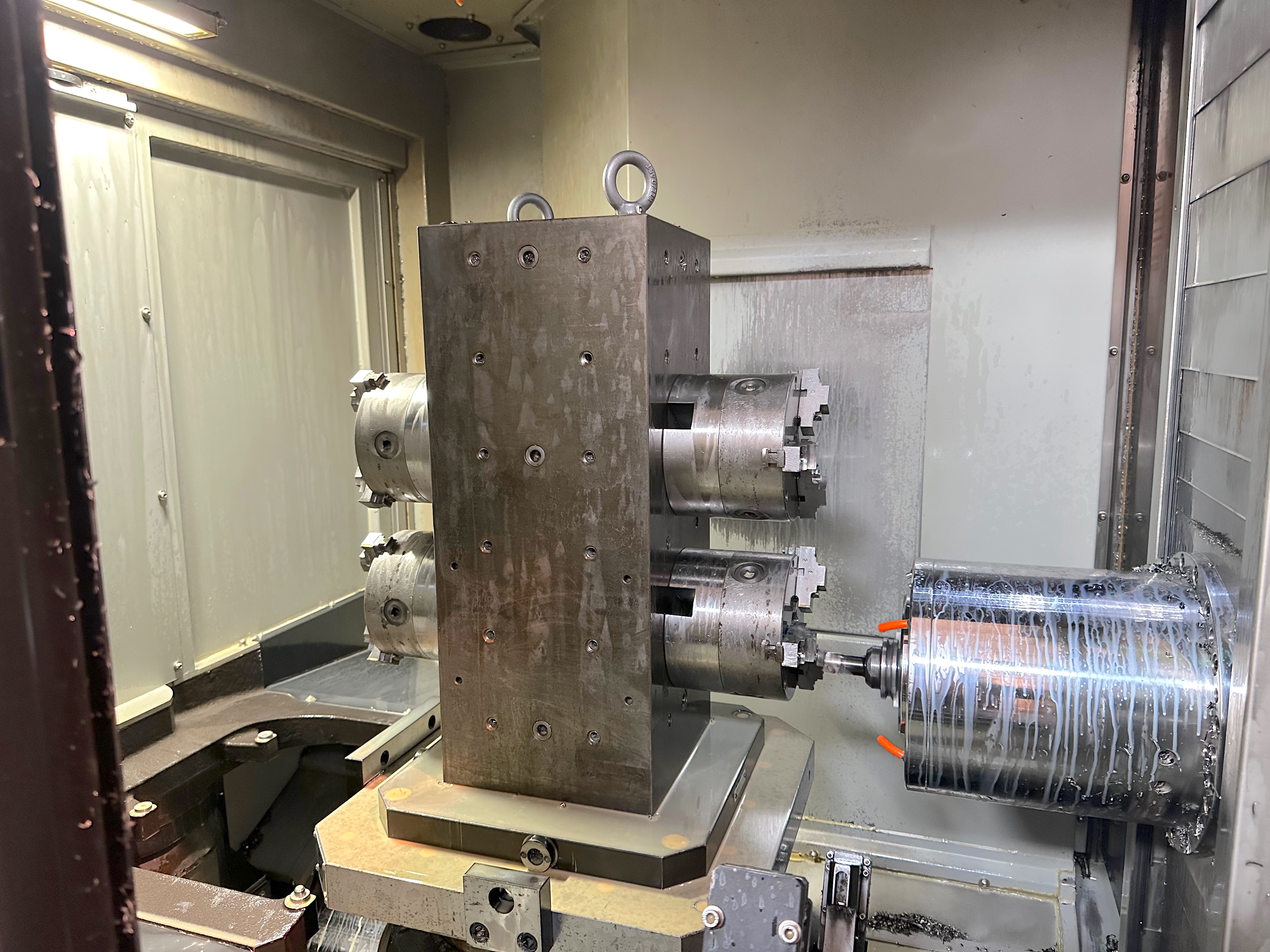

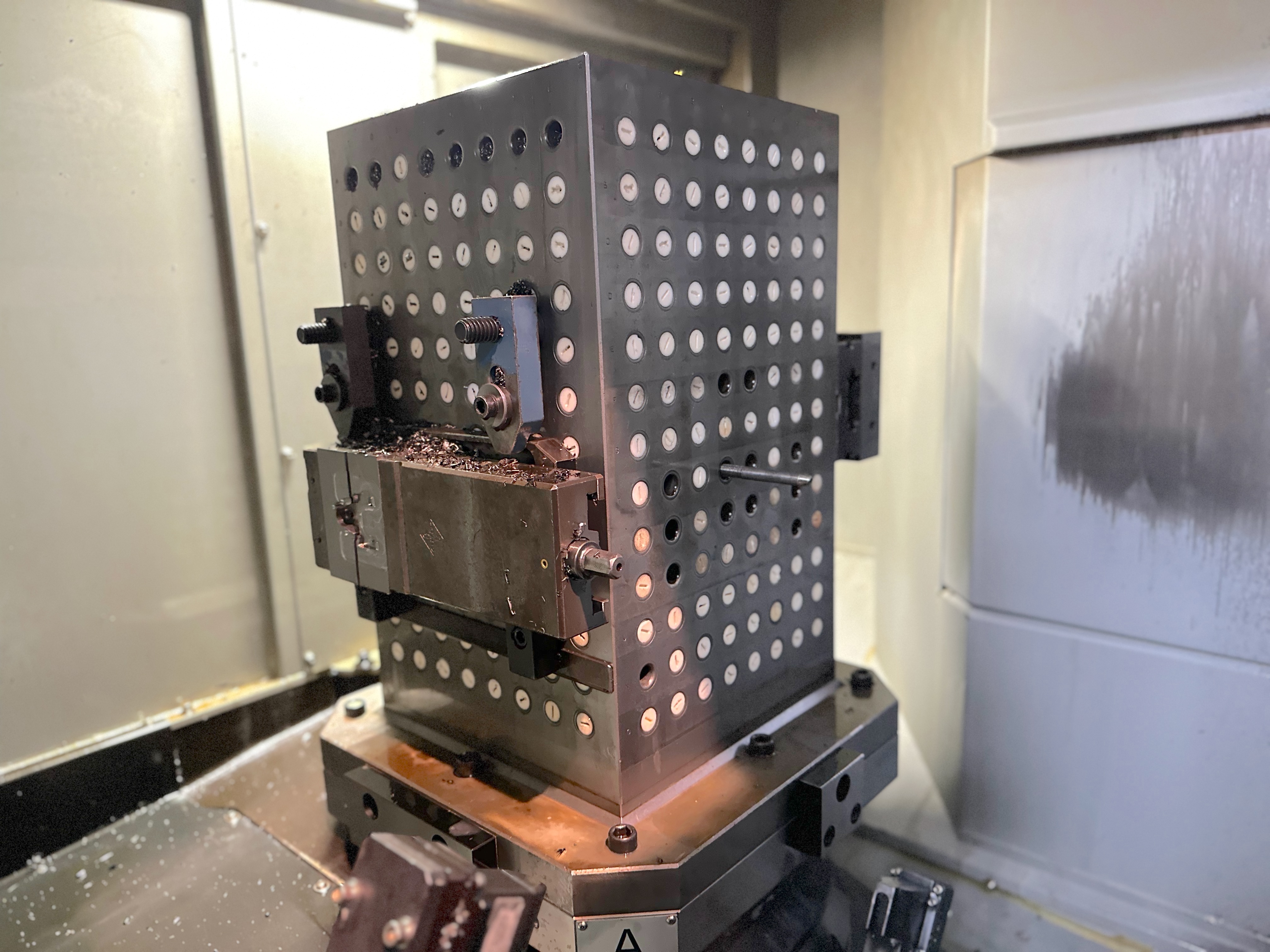

TISCH
Größe (LxBxH)
500x500 mm19,69x19,69 in
Kapazität
500 Kg
Auflösung (Achse B)
0,001 °
PALETTENWECHSELSYSTEM (APC)
Anzahl Paletten
2
Fläche Palette
500x500 mm19,69x19,69 in
Drehgeschwindigkeit
33,3 Rpm
Kapazität
500 Kg
Zeit für Palettenwechsel
7 sec

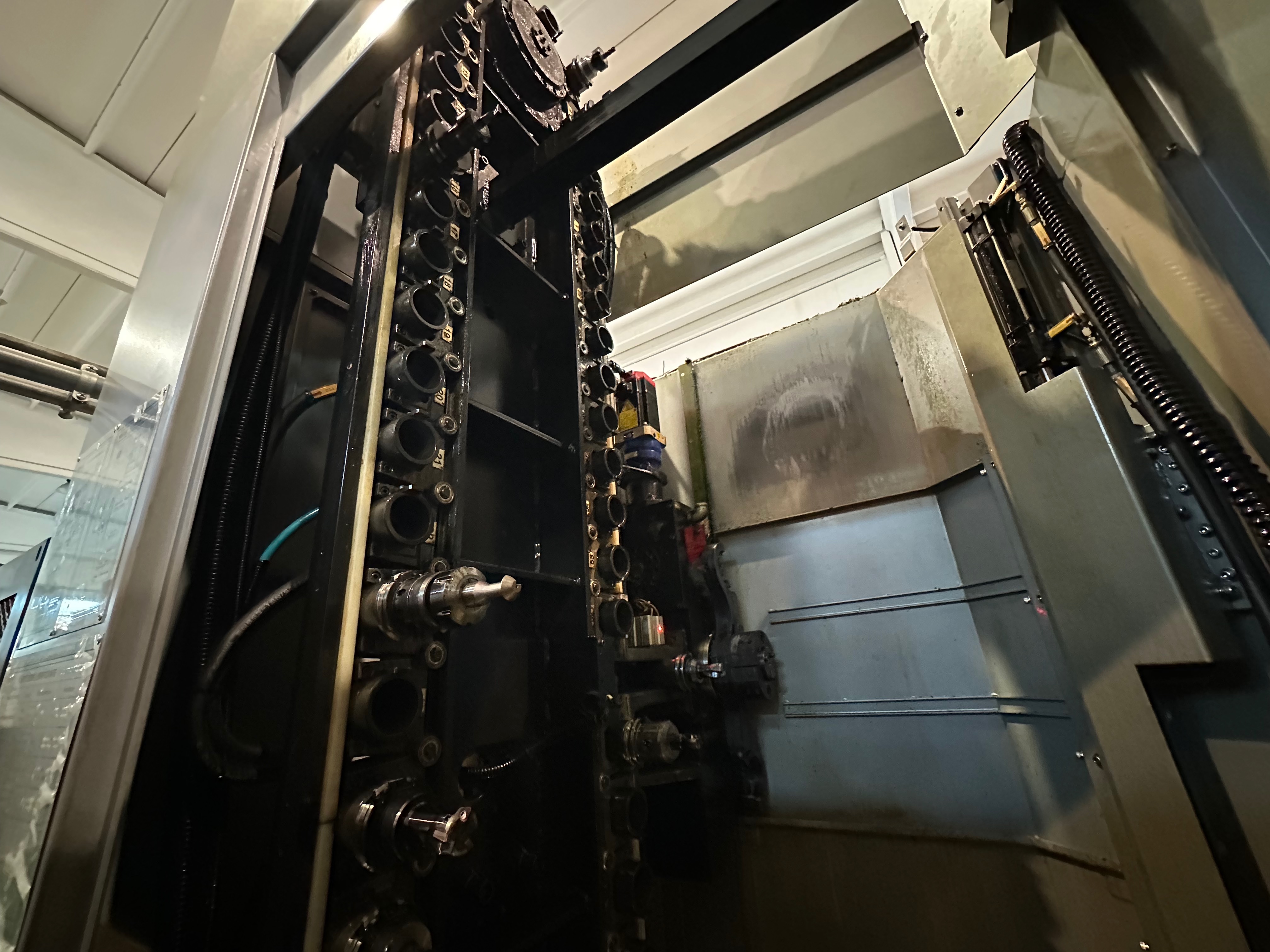

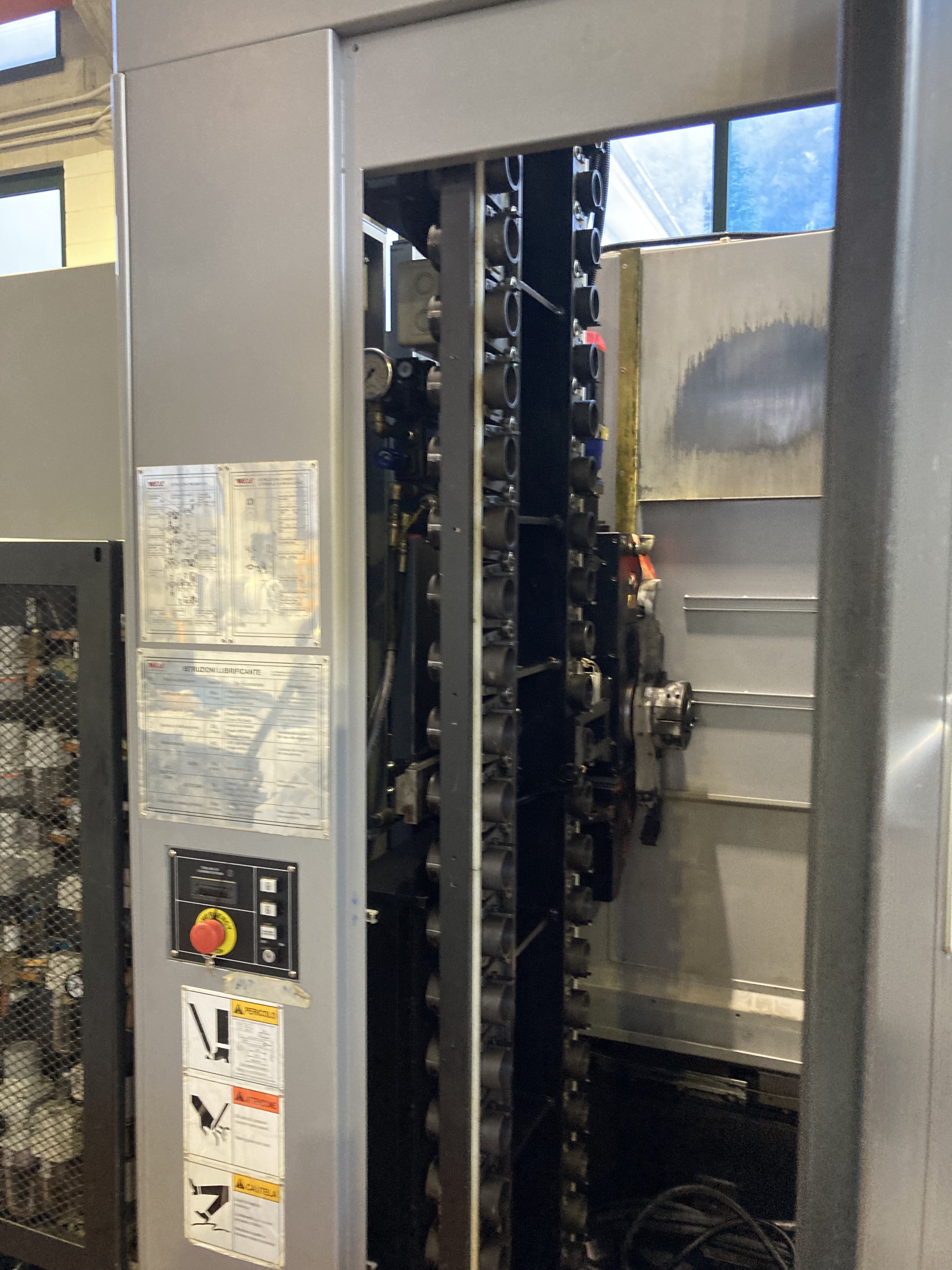

ATC
Plätze
60
Max. Durchm. Werkzeug
80 mm3,15 in
Max. Durchm. mit freien nebeneinanderliegenden Plätzen
160 mm6,30 in
Max. Länge Werkzeug
400 mm15,75 in
Max. Gewicht Werkzeug
8 Kg
Zeit für Werkzeugwechsel
1 sec.
EXTRA
Gesamtgewicht der Maschine
12000 Kg
Raumbedarf der Maschine
5812x2760x2727 mm228,82x108,66x107,36 in
Mitgeliefertes Zubehör
Pistola lavaggio, scambiatore calore per armadio elettrico, lampada lavoro e fine ciclo
Hochdruck
20Bar
Filtersystem
impianto refrigerante 520lt con pompa di lavaggio con adduzione refr attraverso il mandrino
Werkzeugvoreinstellung
Laser Blum
Gebrauchs- und Wartungsanleitungen
Ja
Elektrische Schaltpläne
Ja
CE-Kennzeichnung
Ja
Lieferbarkeit
Pronta
