Kategorie
Bearbeitungszentren
Typ
portal
Marke

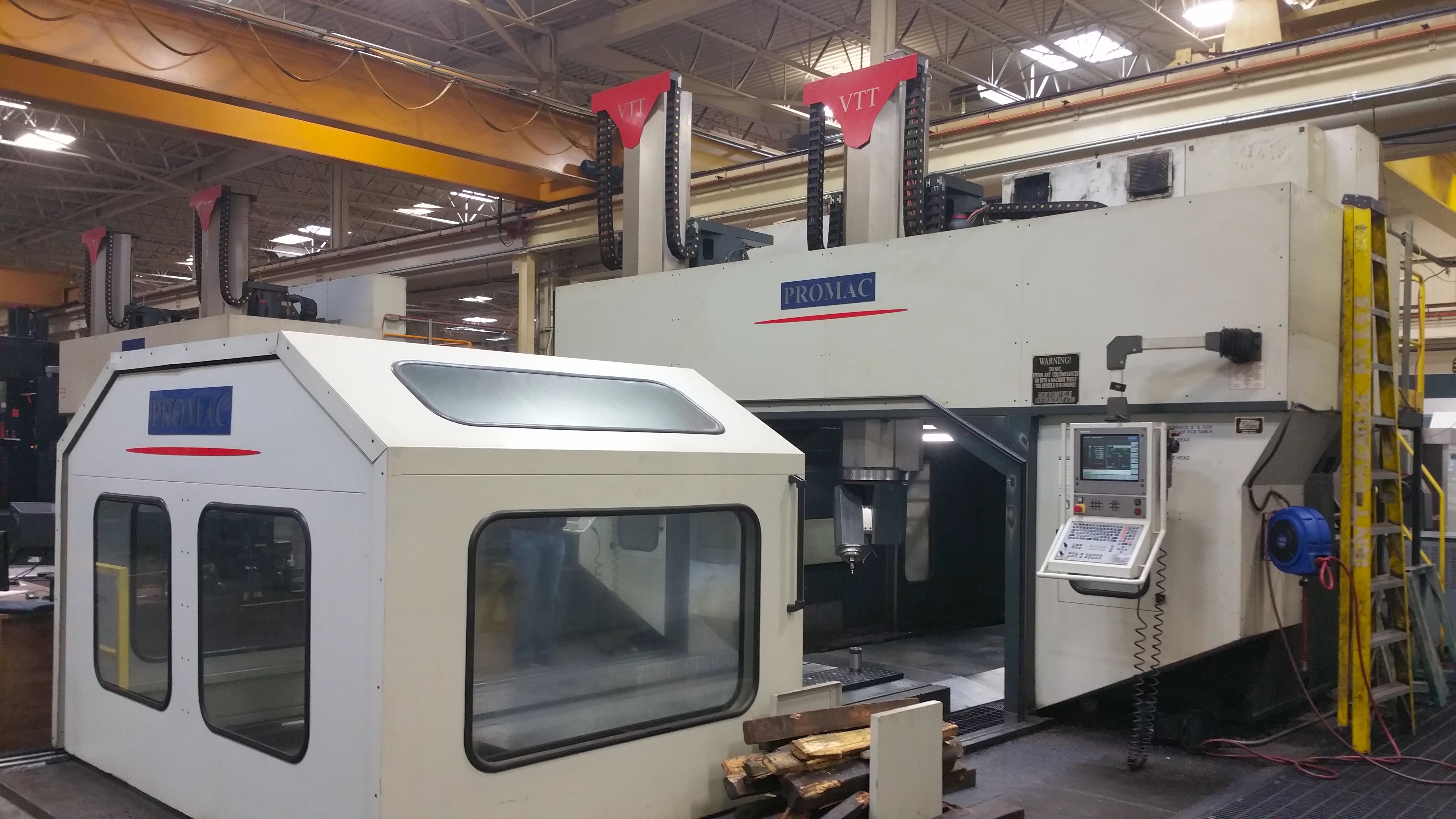

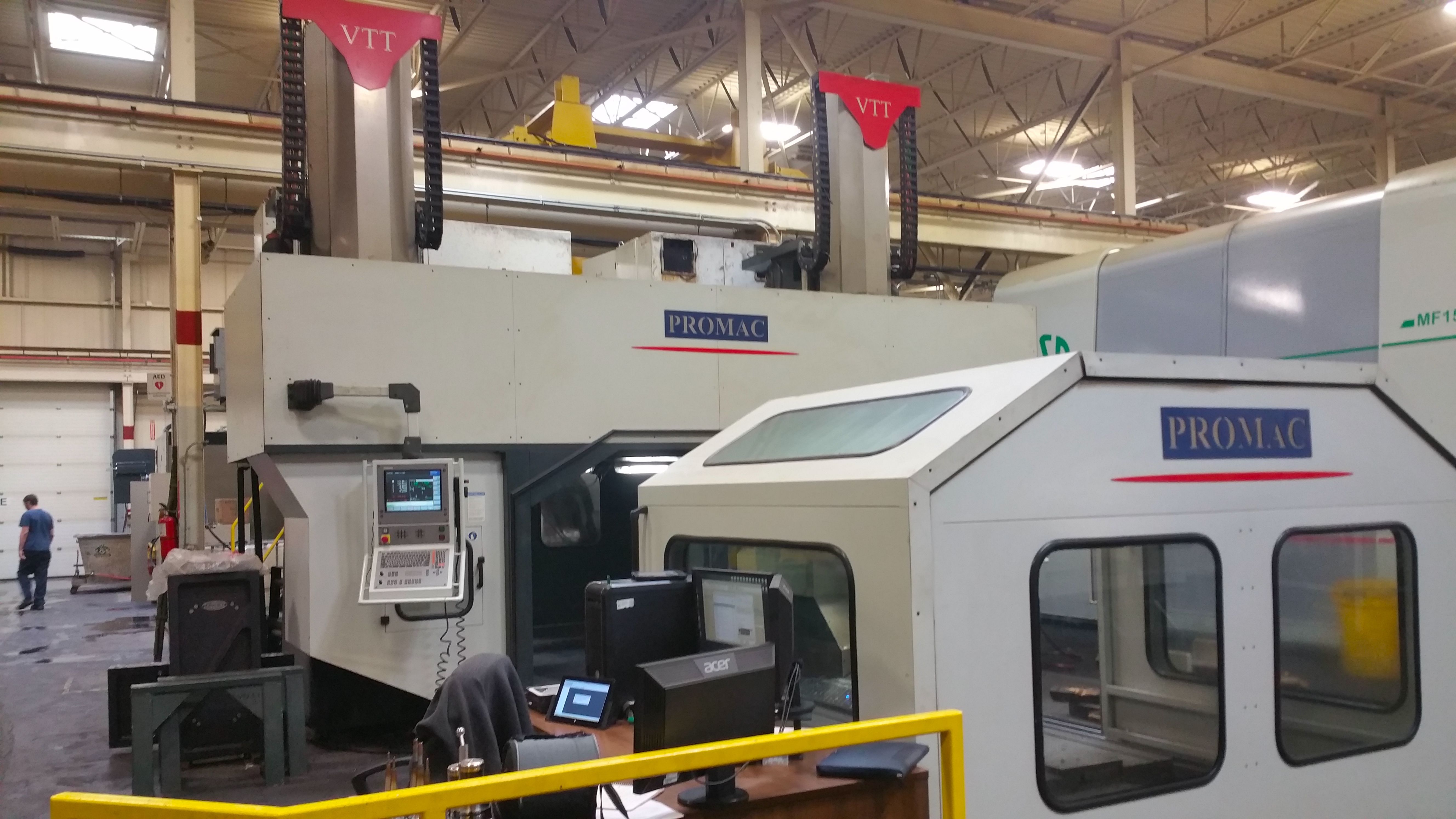

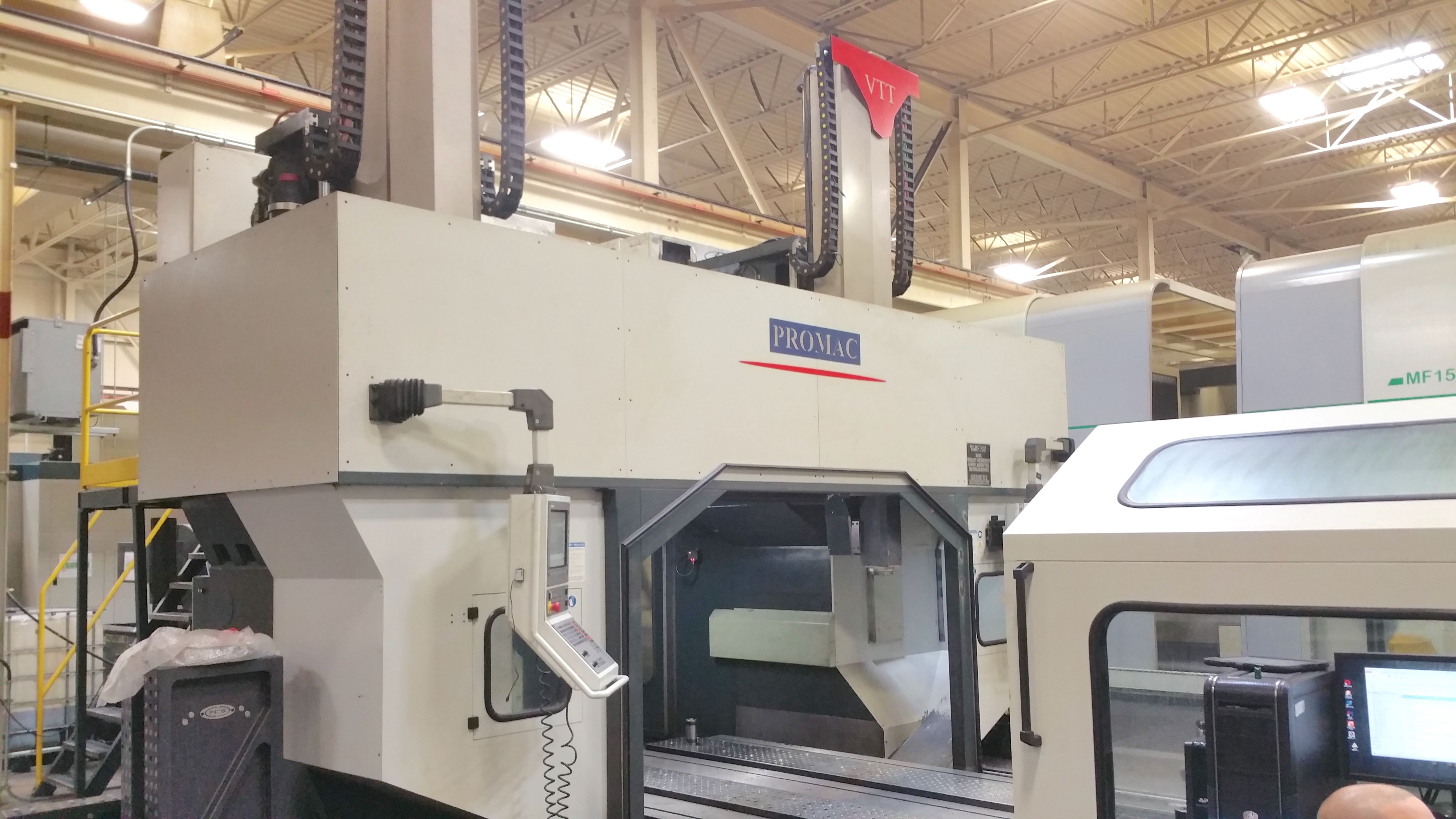

Modell

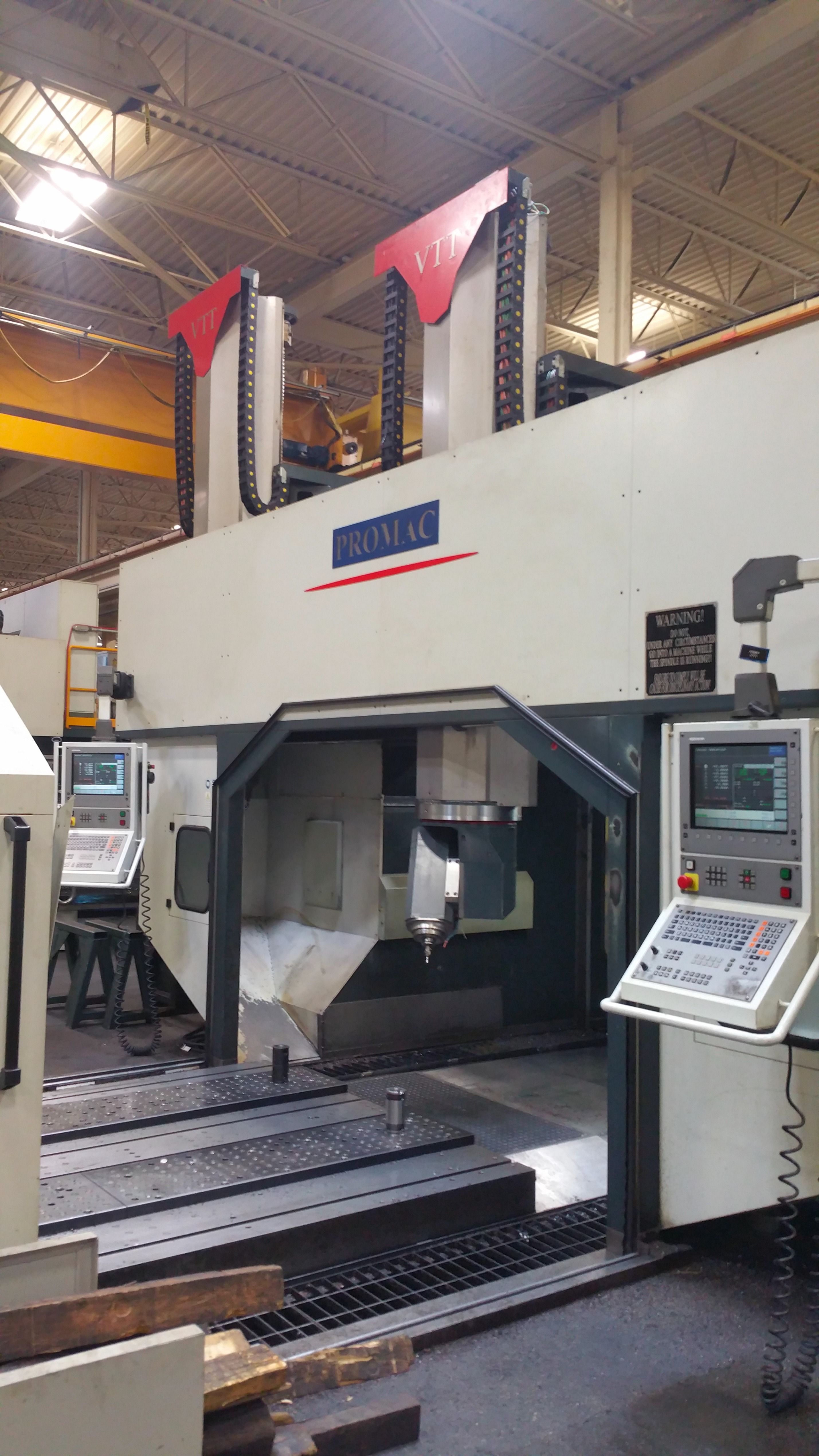

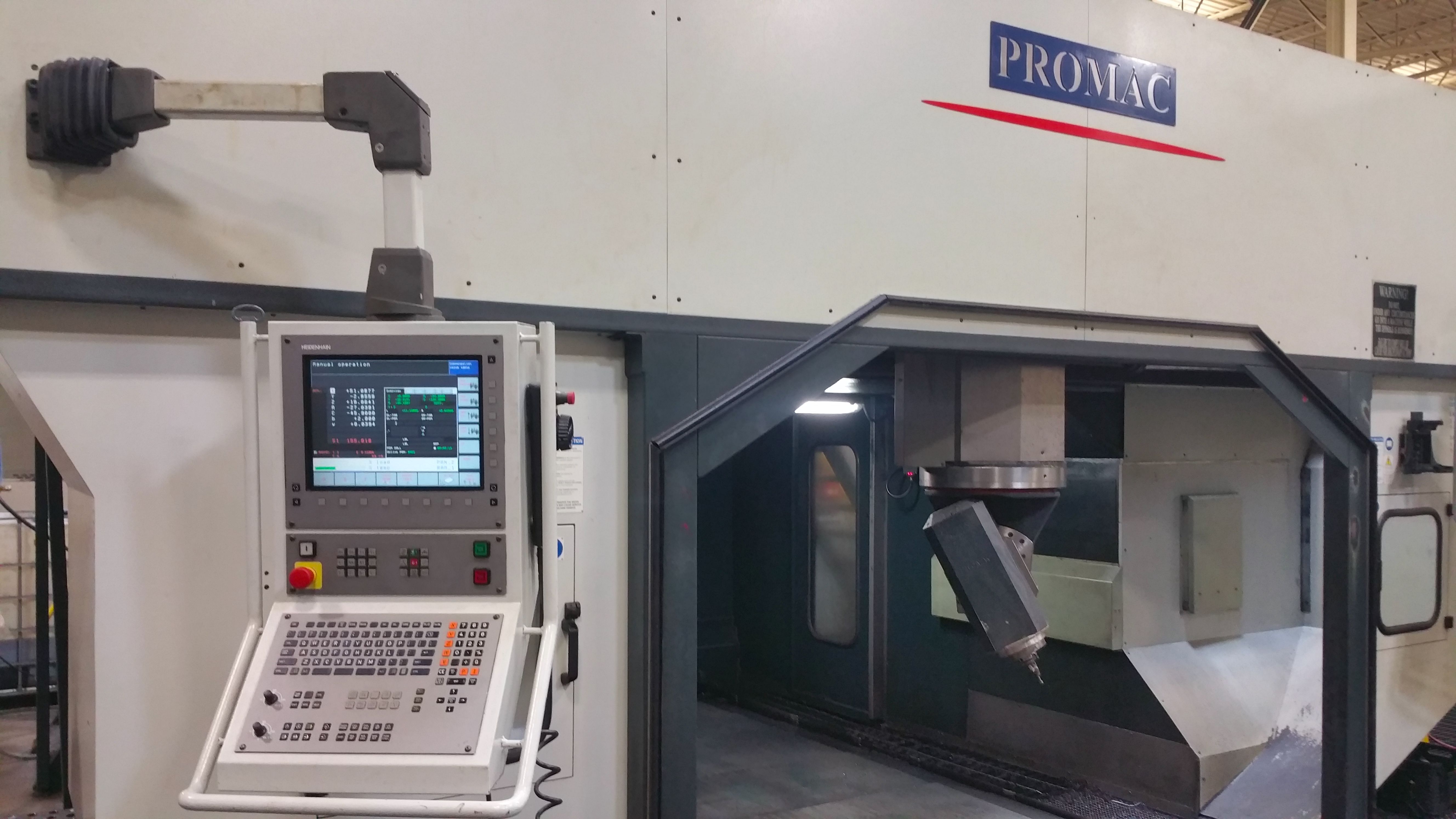

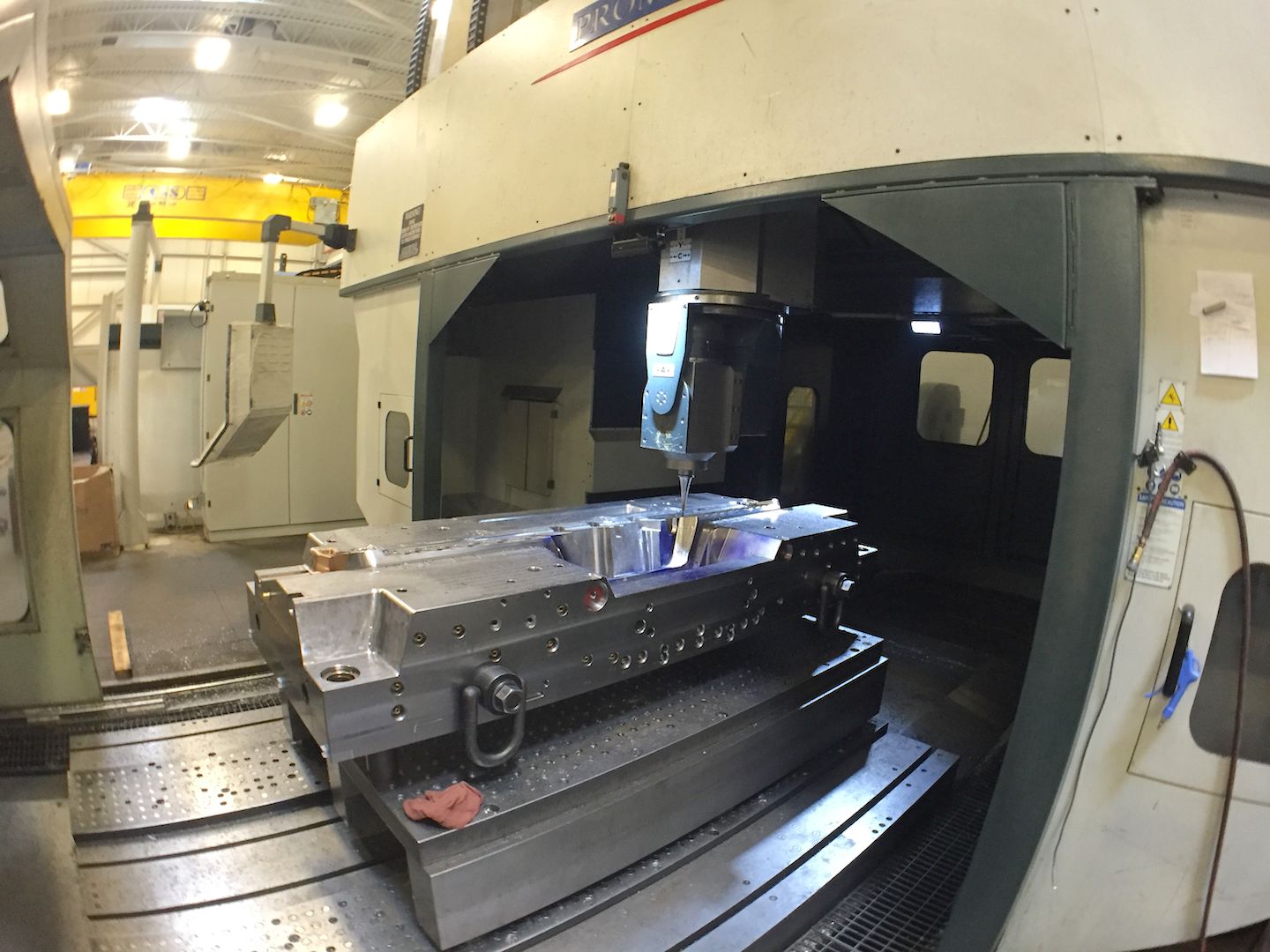

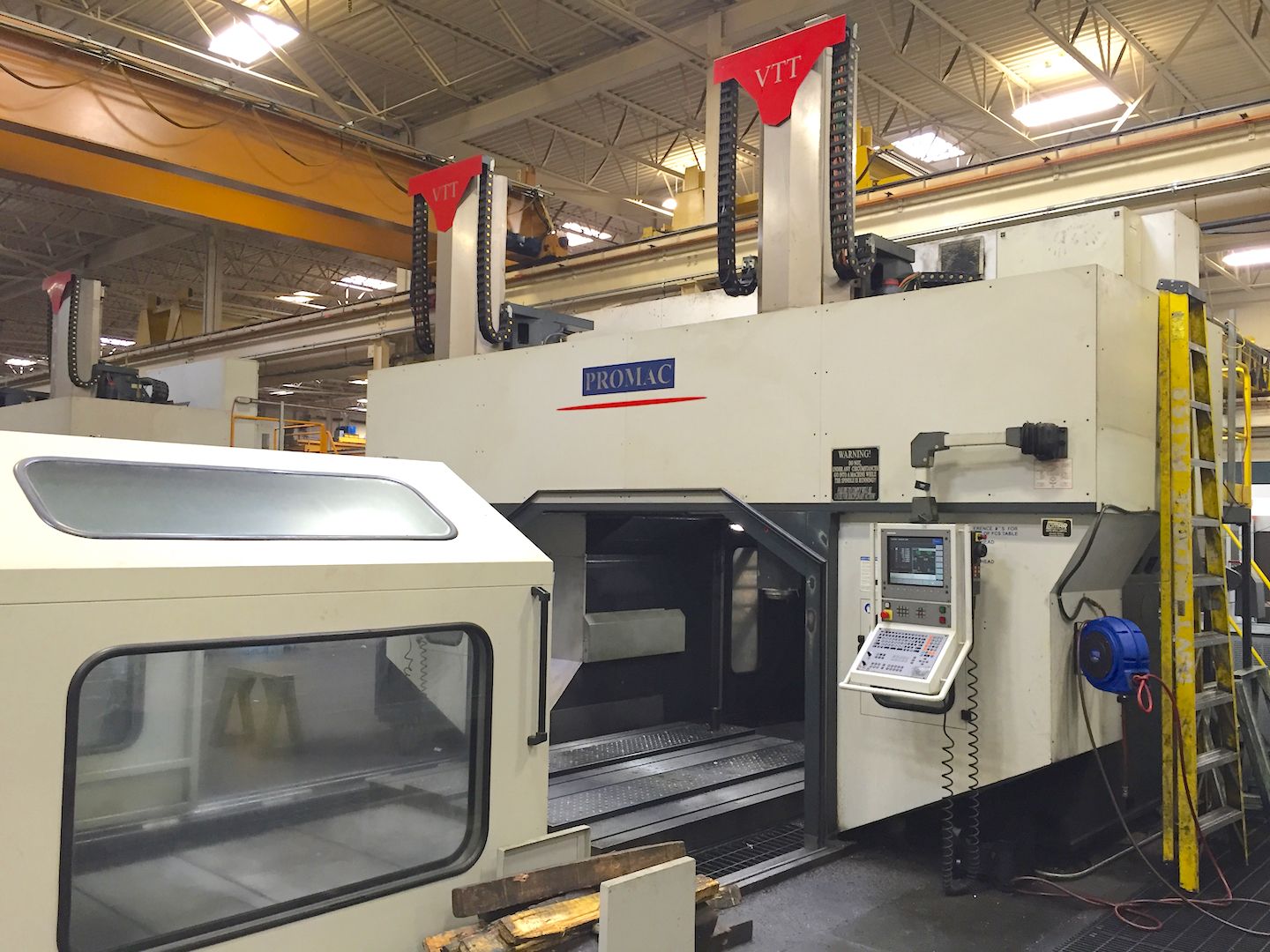

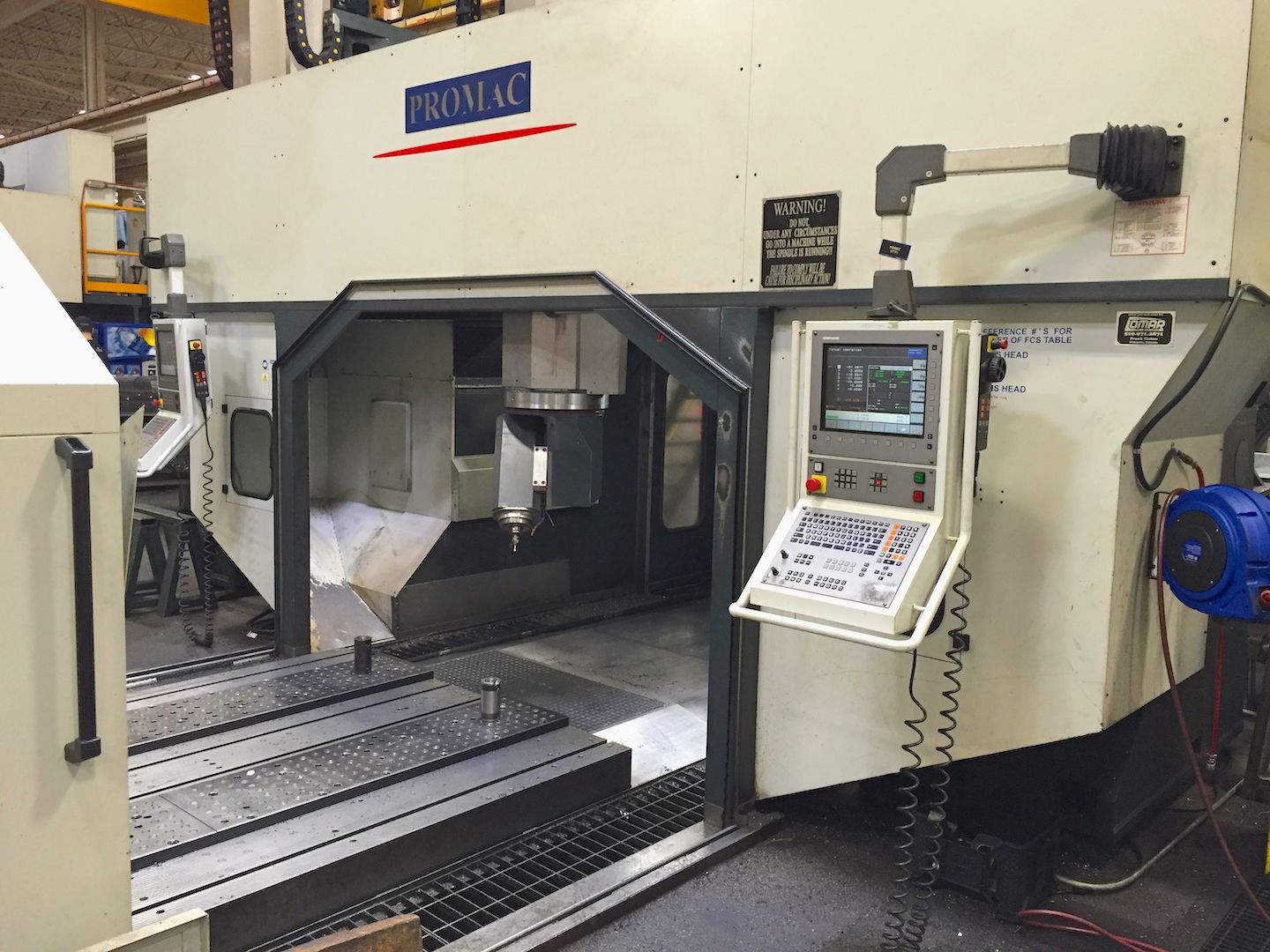

ZEPHYR VTT 3.0
Kapazität
3500x2700x1200 mm137,80x106,30x47,24 in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Längs (X)
3500 mm137,80 in
Vertikal Ram (Y)
1200 mm47,24 in
Verticale Ram 2 (Y2)
1200 mm47,24 in
Quer RAM (Z)
2700 mm106,30 in
Trasversale Ram 2 (Z2)
2700 mm106,30 in
Abstand Spindelnase/Tischebene
1200 mm47,24 in
Abstand zwischen den Säulen
2800 mm110,24 in
Achsenhalterung
guide a pattini a ricircolo di rulli e viti con doppia chiocciola precaricata

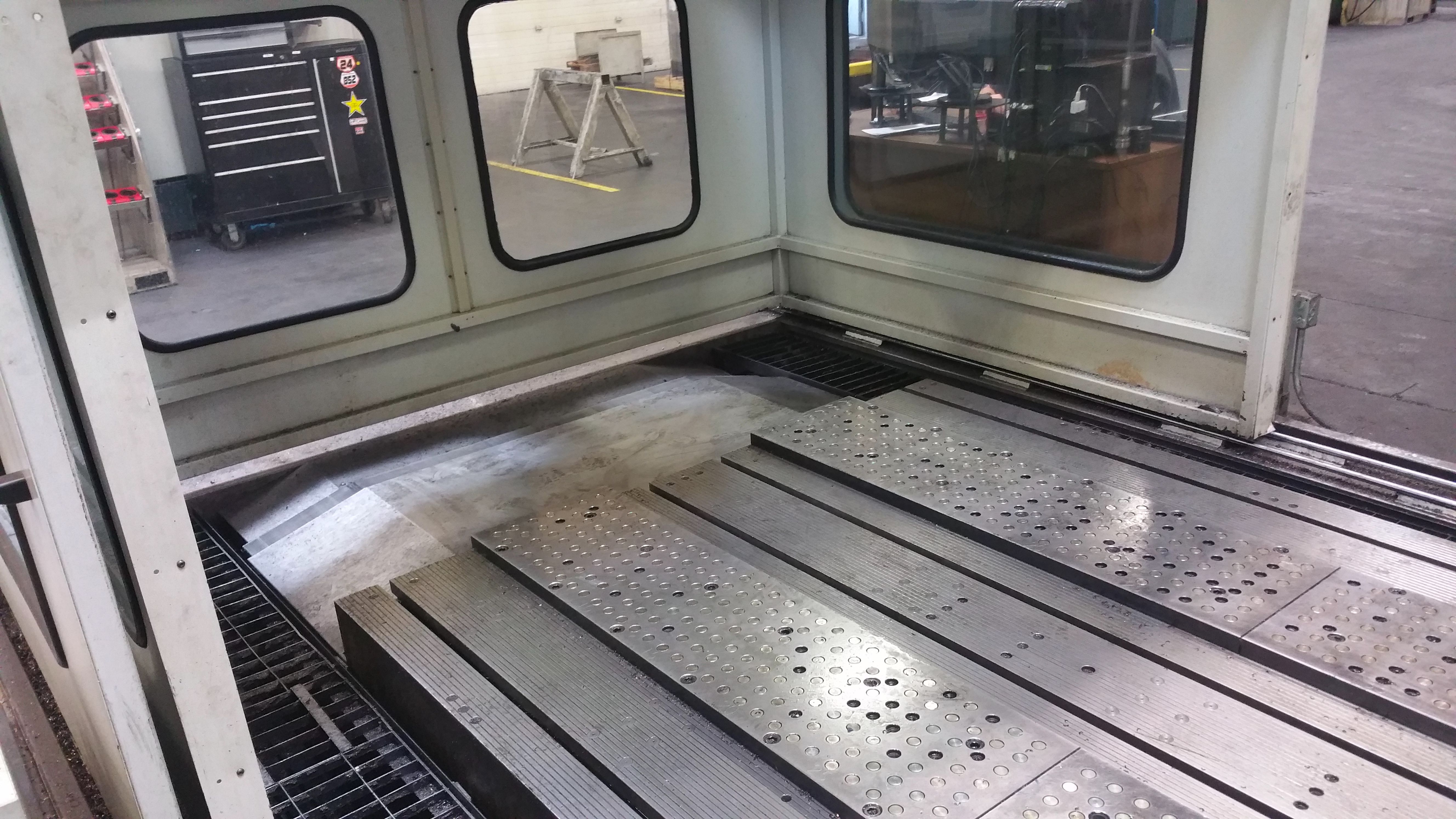

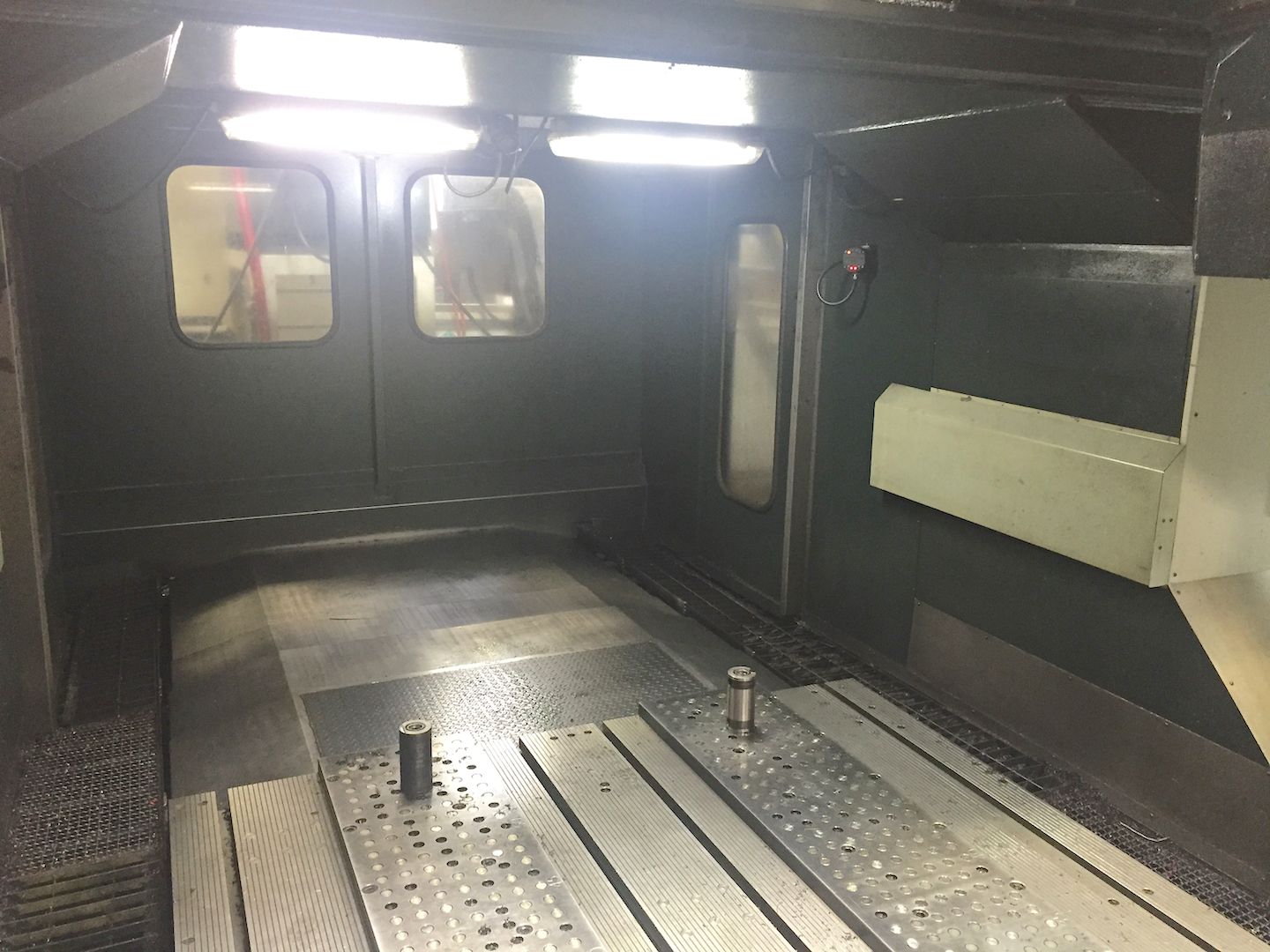

Dimensione Tavola
3000x2000 mm118,11x78,74 in
Portata Tavola
25.000 Kg
CNC
CNC

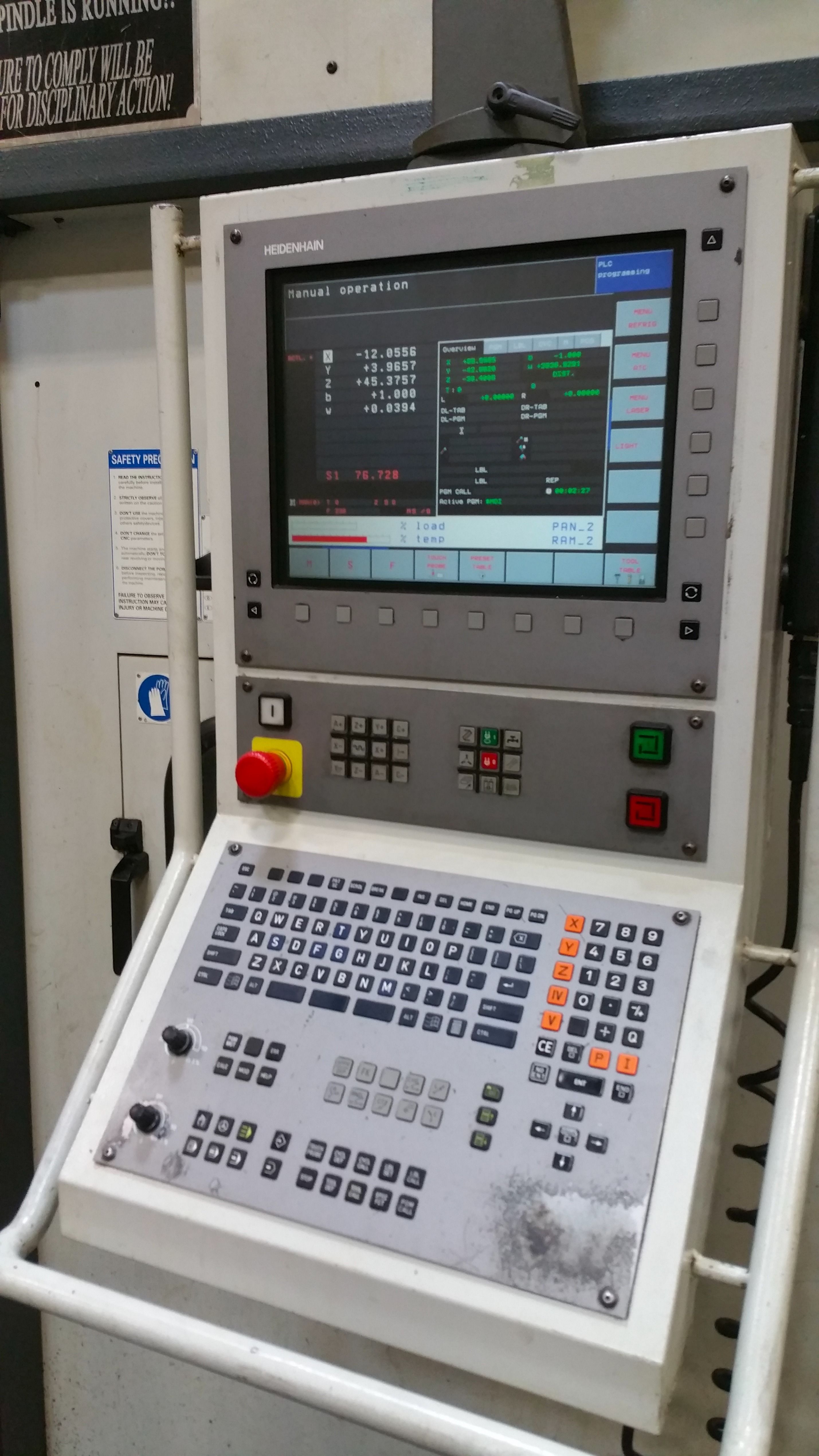

Heidenhain iTNC530
Numero postazioni CNC
2
Antriebe
SIEMENS SINUMERIK 611
Messsystem
assi ottici lineari ad alta risoluzione
SPINDEL
Leistung der Spindel
30 Kw
Drehgeschwindigkeit
20.000 Rpm
Drehmoment
85 Nm
Aufnahme
HSK63A
SPINDLE N.2
Spindle power
55,5 Kw
Rotating speed
6.000 Rpm
Torque
830 Nm
VORSCHüBE
Schnell X
30 m/min1.181,10 ipm
Schnell Y
30 m/min1.181,10 ipm
Schnell Z
30 m/min1.181,10 ipm
Schnell A
10 Rpm
Schnell C
10 Rpm
ATC
Plätze
40
Max. Durchm. Werkzeug
40 mm1,57 in
Max. Länge Werkzeug
250 mm9,84 in
Max. Gewicht Werkzeug
4 Kg
Werkzeugaufnahme
HSK63A
ATC 2
Max tool diameter
100 mm3,94 in
Max tool lenght
300 mm11,81 in
Max tool weight
8 Kg

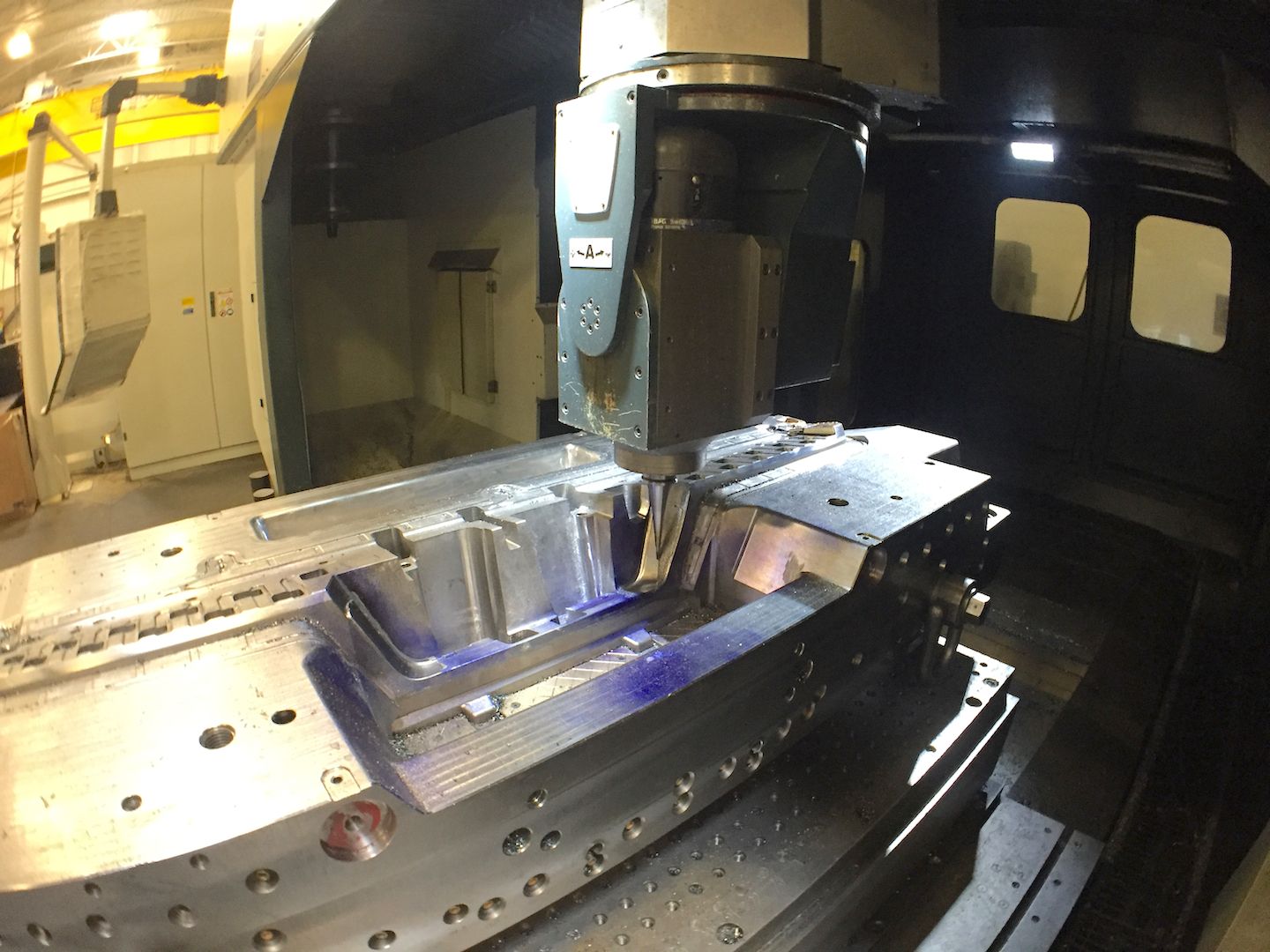

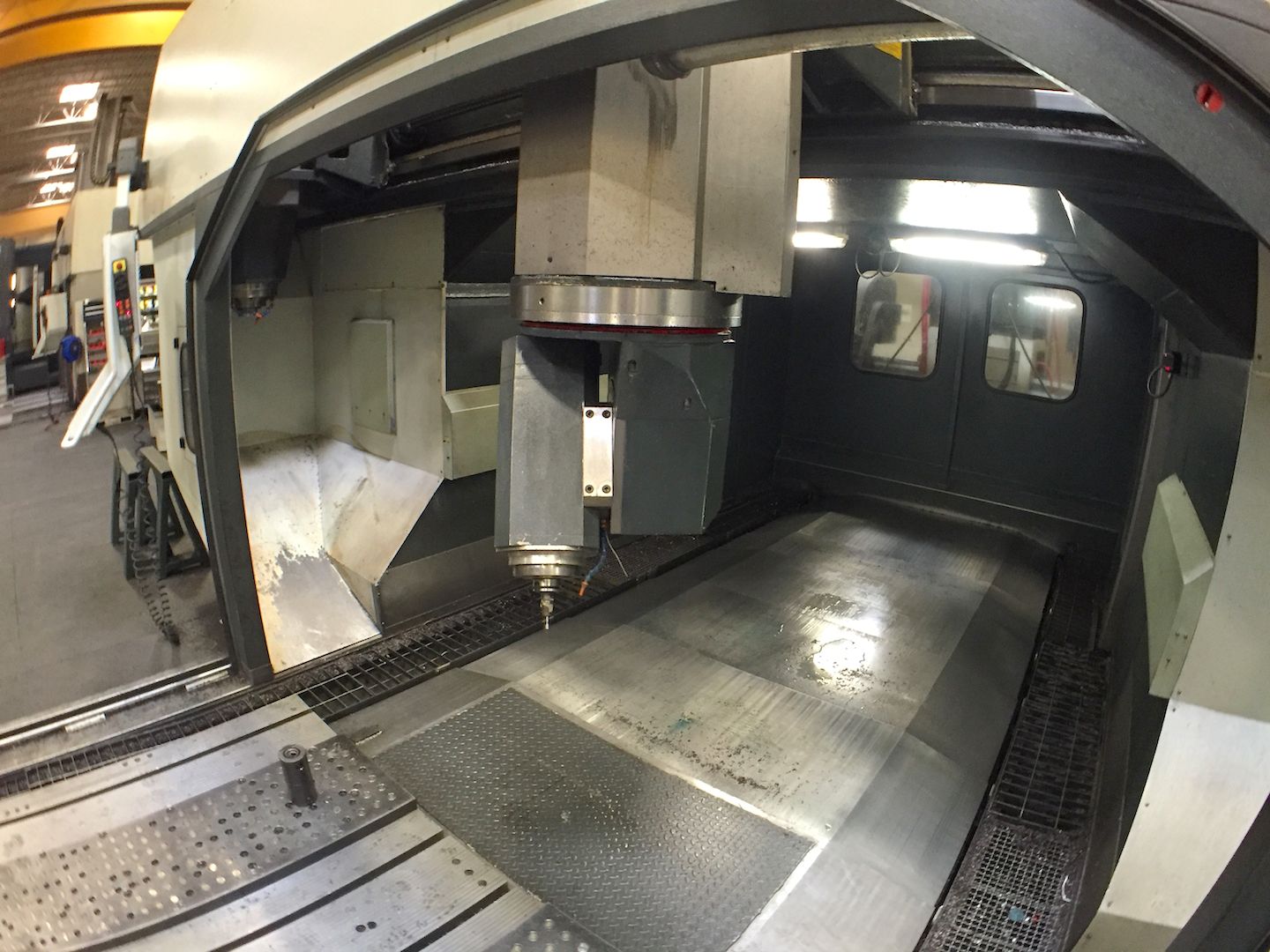

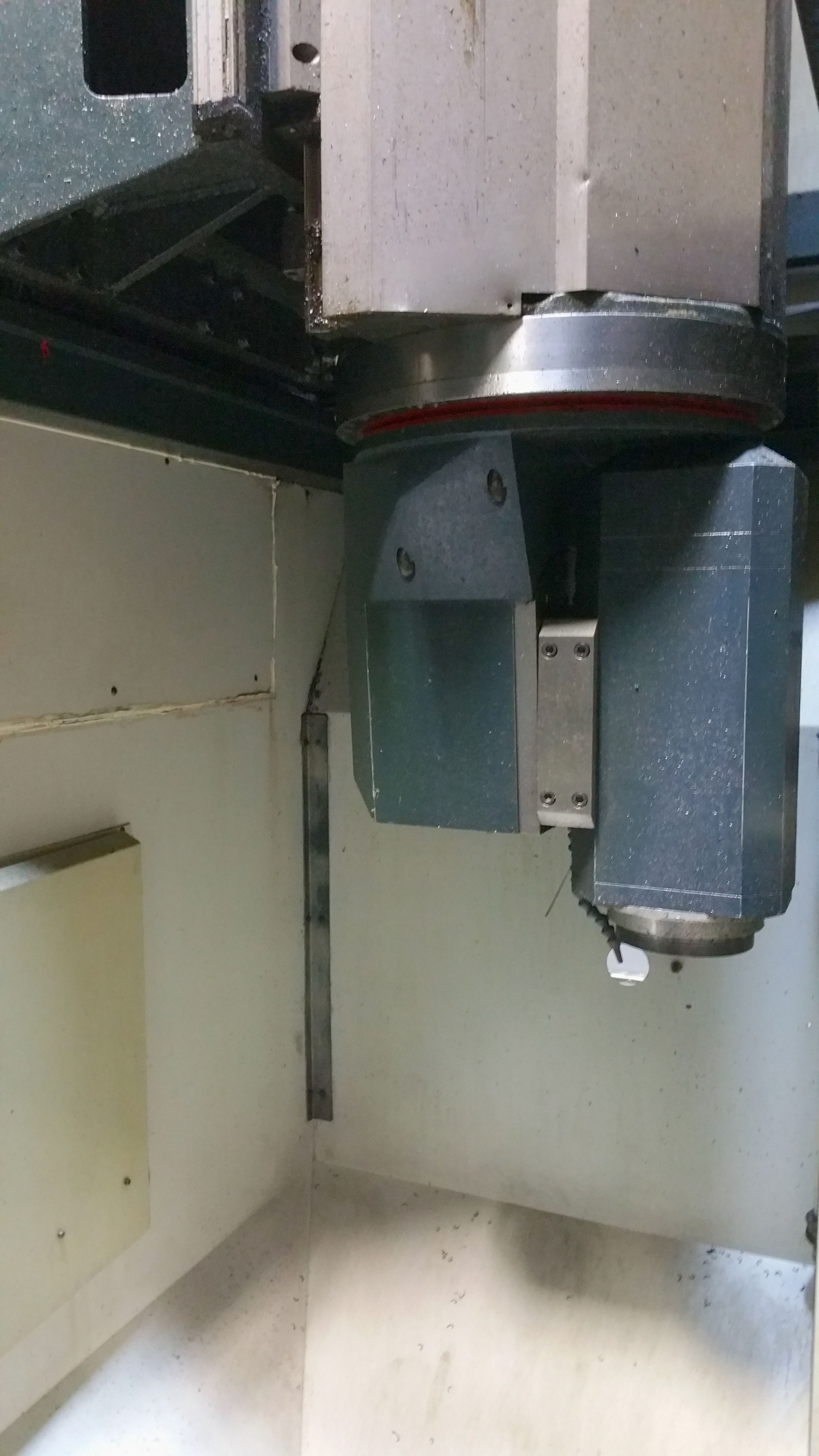

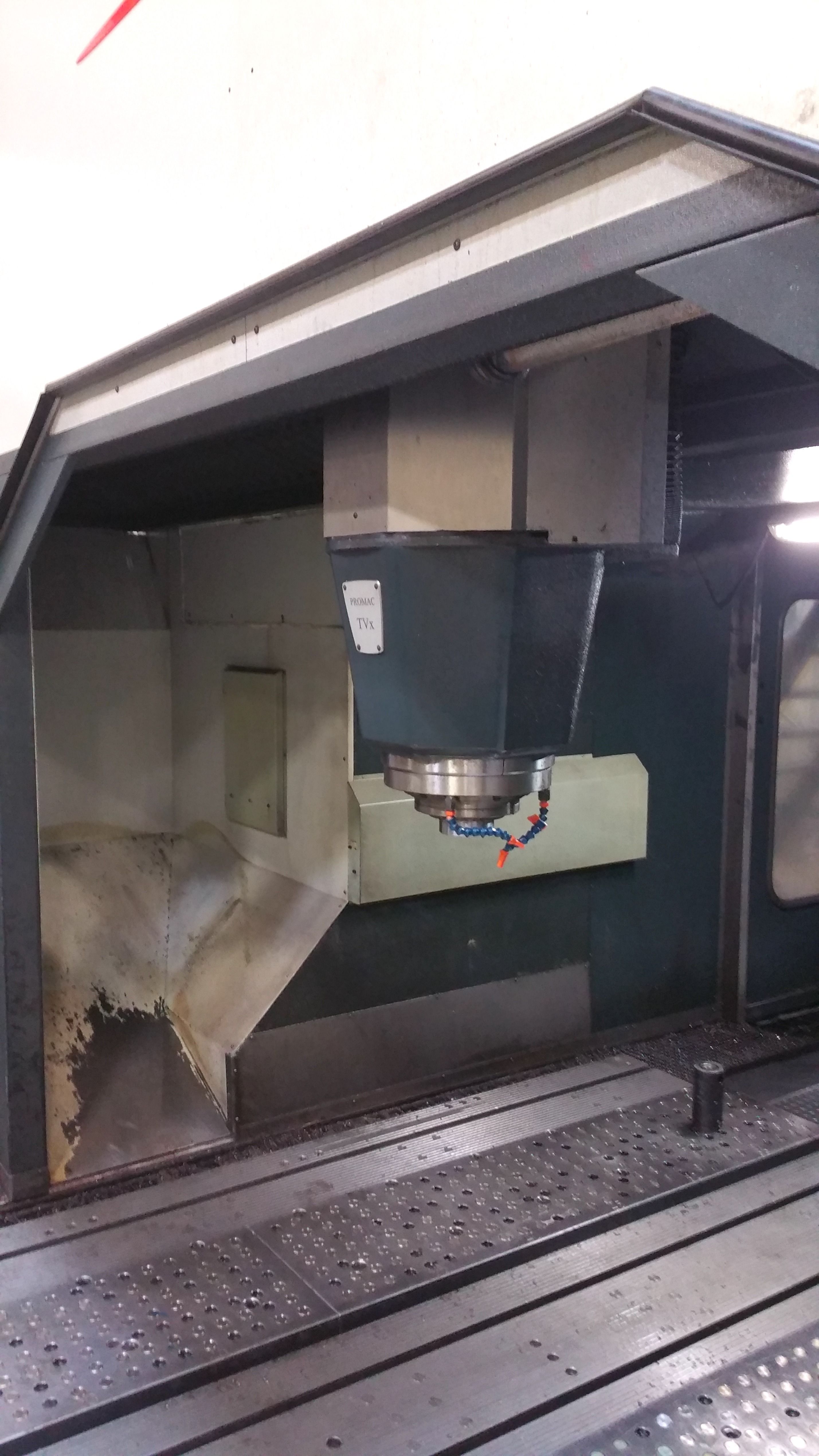

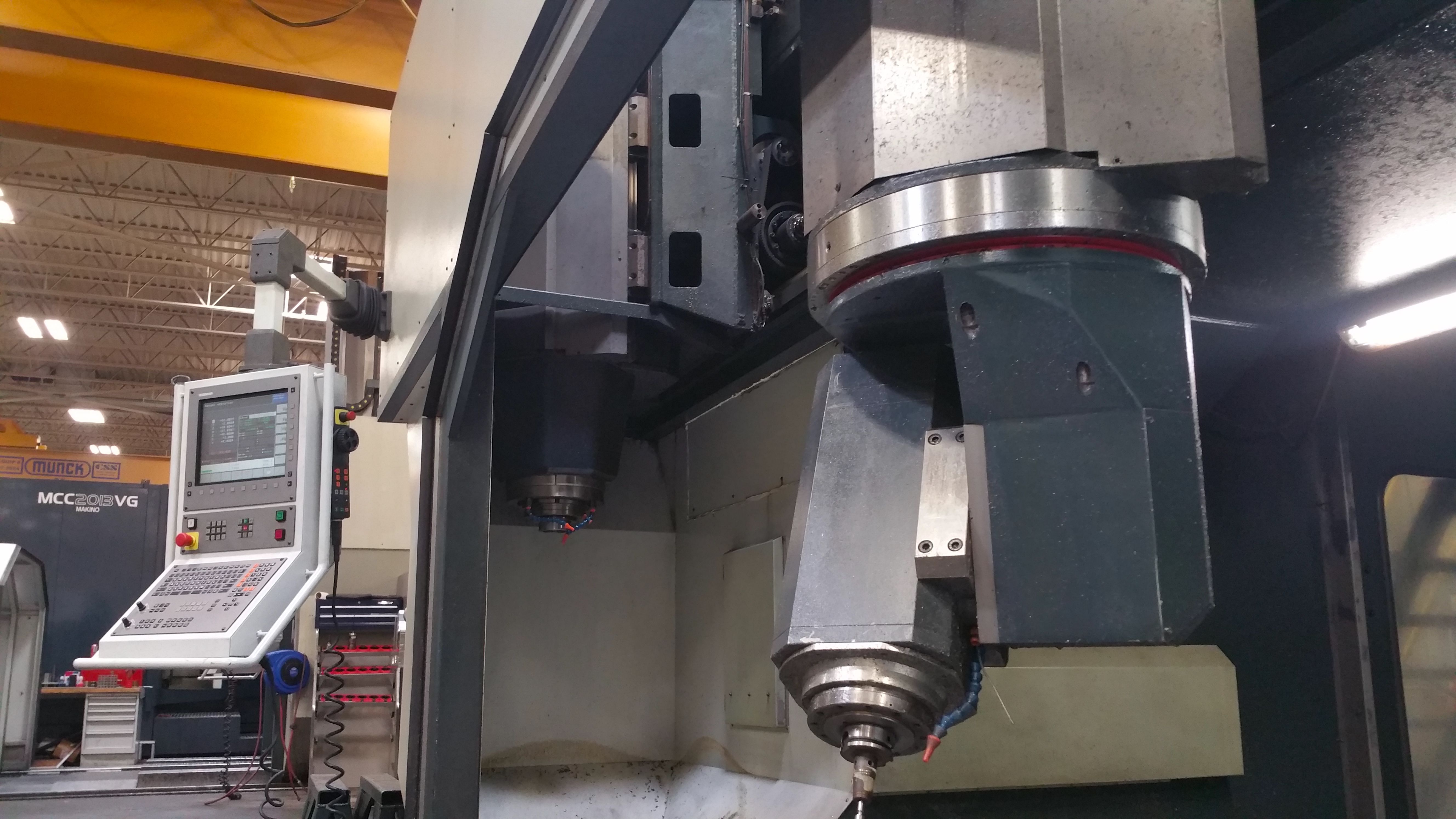

SPINDELSTOCK 1
Typ
4WDP
Spindelaufnahme
HSK63A
Achse A
+/- 110 °
Achse C
+/- 360 °
Max. Drehmoment
85 Nm
Max. Geschwindigkeit
20.000 Rpm
Max. Leistung
30 Kw
Kühlmittel
alta pressione interna al mandrino
HEAD 2
Max torque
830 Nm
Max speed
6.000 Rpm
Max power
55,5 Kw
EXTRA
Max. Installierte Leistung
40 Kw
Gesamtgewicht der Maschine
57000 Kg
Mitgeliefertes Zubehör
doppio ATC, doppio Laser presetting
Hochdruck
si
Gebrauchs- und Wartungsanleitungen
Ja
Elektrische Schaltpläne
Ja
CE-Kennzeichnung
Ja
Abdeckung
completa
Lieferbarkeit
pronta
Principali interventi/aggiornamenti effettuati sulla macchina
revisione testa automatica
Werkzeugvoreinstellung
Laser, uno per ogni Ram
Raumbedarf der Maschine
12000x6000x4800 mm472,44x236,22x188,98 in
