Kategorie
Bohrmaschinen
Typ
für tiefe Löcher für Gussformen
Marke
Modell
INDEX 3000 ProM
Kapazität
3000x1500x700+1650mm mm118,11x59,06x27,56+64,96mm in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Längs (X)
3000 mm118,11 in
Vertikal (Y)
1500 mm59,06 in
Quer (Z)
700 mm27,56 in
Profondità di foratura (V)
1650 mm64,96 in
Inclinazione Testa di foratura ( C)
17,5/30 °
Drehung Tisch (B)
360.000x0,001 °
TISCH
Drehgeschwindigkeit
6,7 Rpm
Fläche
2000x2000 mm78,74x78,74 in
Auflösung (Achse B)
0,001 °
Kapazität
26.000 Kg
Anmerkungen
doppio motore, doppio pignone
VORSCHüBE
B
6,7 Rpm
Schnell X
in G0 fino a 45 m/minin G0,00 fino a 1.771,65 ipm
Schnell Y
in G0 fino a 45 m/minin G0,00 fino a 1.771,65 ipm
Schnell Z
in G0 fino a 45 m/minin G0,00 fino a 1.771,65 ipm
X
12 m/min472,44 ipm
Y
12 m/min472,44 ipm
Z
12 m/min472,44 ipm
CNC
CNC
Heidenhain 640
Messsystem
Righe ottiche su tutti gli assi (anche W)
UNITà DI FORATURA
Leistung der Spindel
36/54 Kw
Drehgeschwindigkeit
8000 (opt. 10.000) Rpm
Drehmoment
fino a 612 Nm
Inclinazione Testa di foratura ( C)
-17,5/+30 °
Anmerkungen
HSK100A, 100Bar / 100lt/min
Leistung der Spindel
fino a 54 Kw
Drehgeschwindigkeit
HSK100 fino a 10.000 Rpm / HSK63A fino a 14.000 Rpm
Drehmoment
fino a 612 Nm
Inclinazione Testa di fresatura ( C)
-17,5/+30° - optional -30/+30 °
Refrigerazione interna mandrino
100Bar, 100Lt/min standard Bar

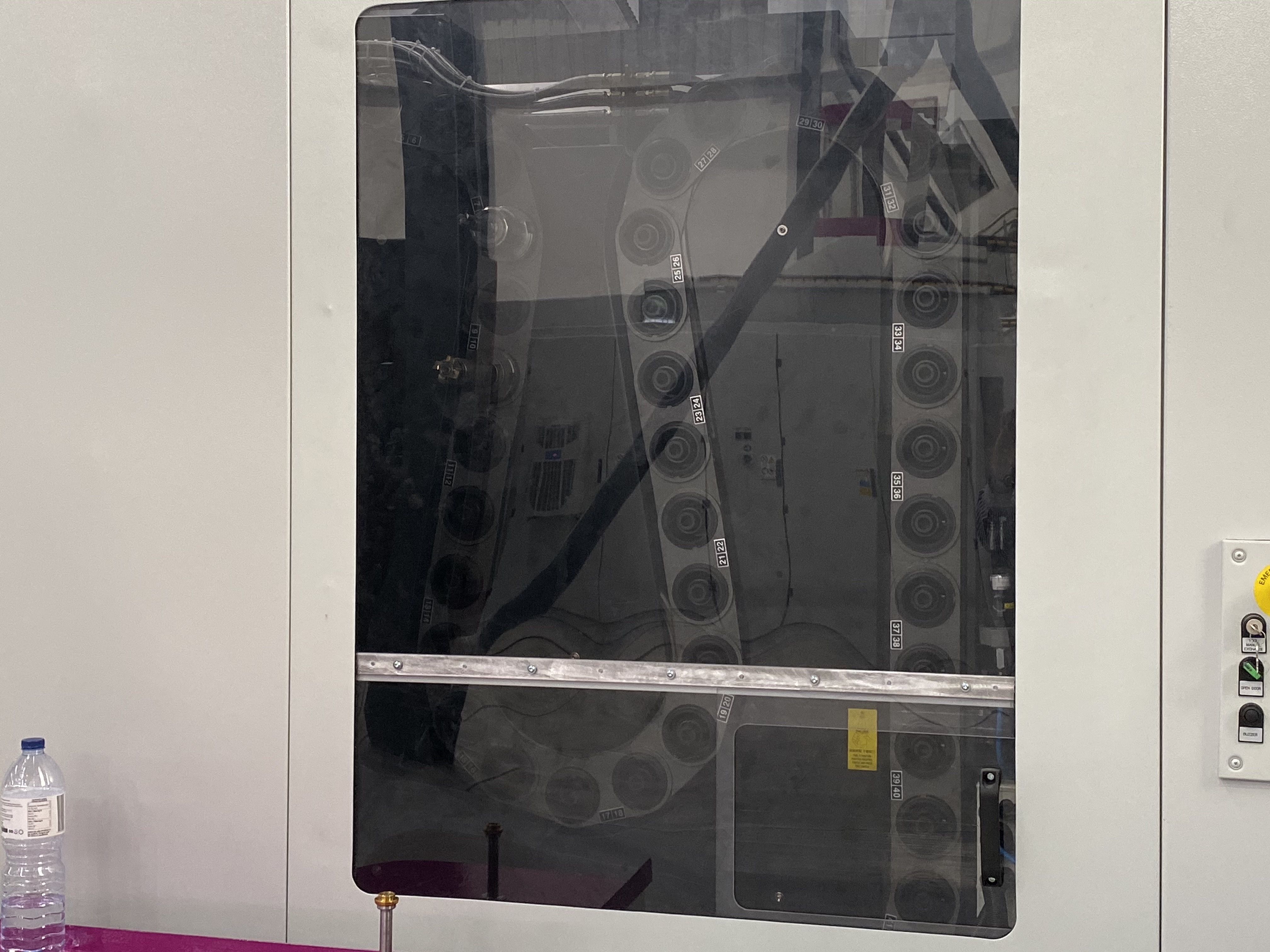

ATC FRESATURA
Plätze
60
Werkzeugaufnahme
HSK100A
Max. Länge Werkzeug
475 mm18,70 in
Max. Durchm. Werkzeug
120 mm4,72 in
Max. Durchm. mit freien nebeneinanderliegenden Plätzen
230 mm9,06 in
SISTEMA REFRIGERANTE
Capacità vasca
2000+3000 (tot 5000) l
Kapazität
100 l/min
Pressione
100 Bar
Filtersystem
N.2 Vasce di filtraggio per totali 5000 litri (capacità 2000 lt + 3000 lt) • N.1 vasca da 3000 litri che raccoglie gli oli provenienti dalla lavorazione filtrando (10µm) le parti metalliche, + N.1 vasca da 2000 litri con chiller dedicato per mantenere sotto controllo la temperatura dell’olio (o del refrigerante) che andrà in macchina pulito ed alla giusta temperatura migliorando la qualità del foro, e la durata dell’utensile • Filtro a carta con pompa a bassa pressione
EXTRA
Unità di fresatura
Ja
Lunette
2
Maschinengewicht
≈50.000 kg
Tavola 4° asse
si
Kühlung
si
Foratura punta cannone
si
Note
PRONTA CONSEGNA
Späneförderer
si
