Kategorie
Bohrwerke
Typ
Mobile Kolumne
Marke
Modell
M-ARX M100
Kapazität
10000x4000x1500+900 mm393,70x157,48x59,06+35,43 in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Längs (X)
10000 mm393,70 in
Vertikal (Y)
4000 mm157,48 in
Quer RAM (Z)
1500 mm59,06 in
Pinole (W)
900 mm35,43 in
Tisch (V)
2000 mm78,74 in

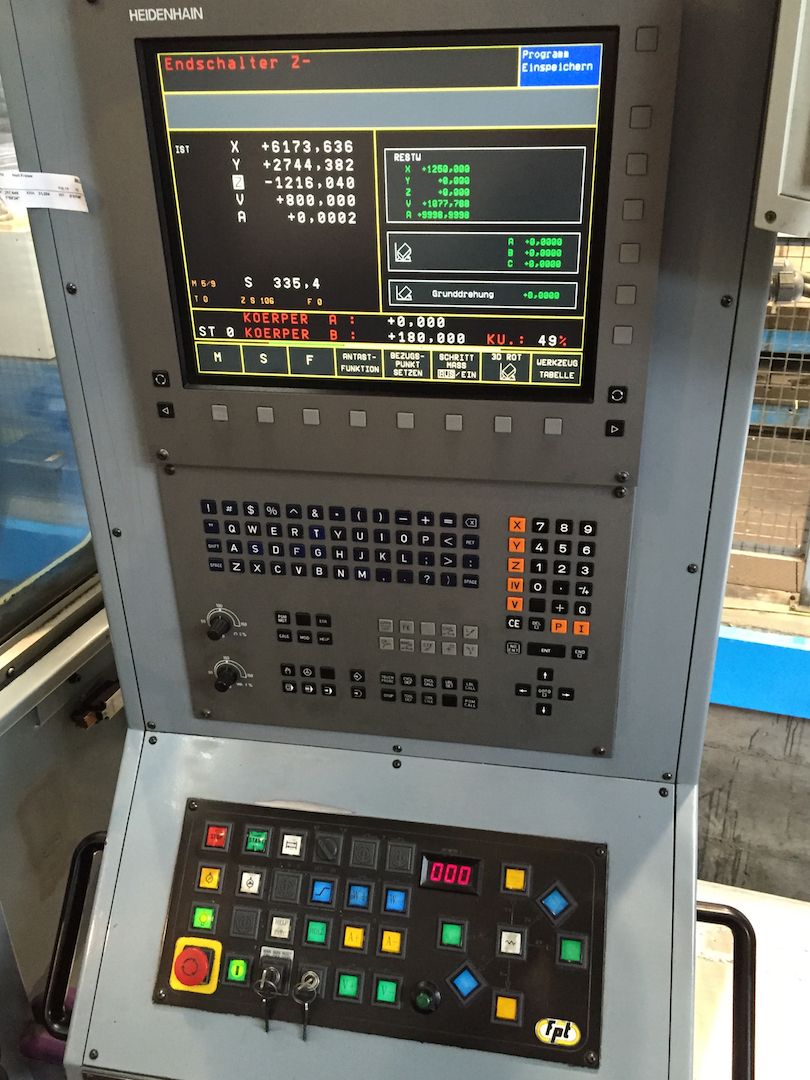

CNC
CNC
Heidenhain TNC430M

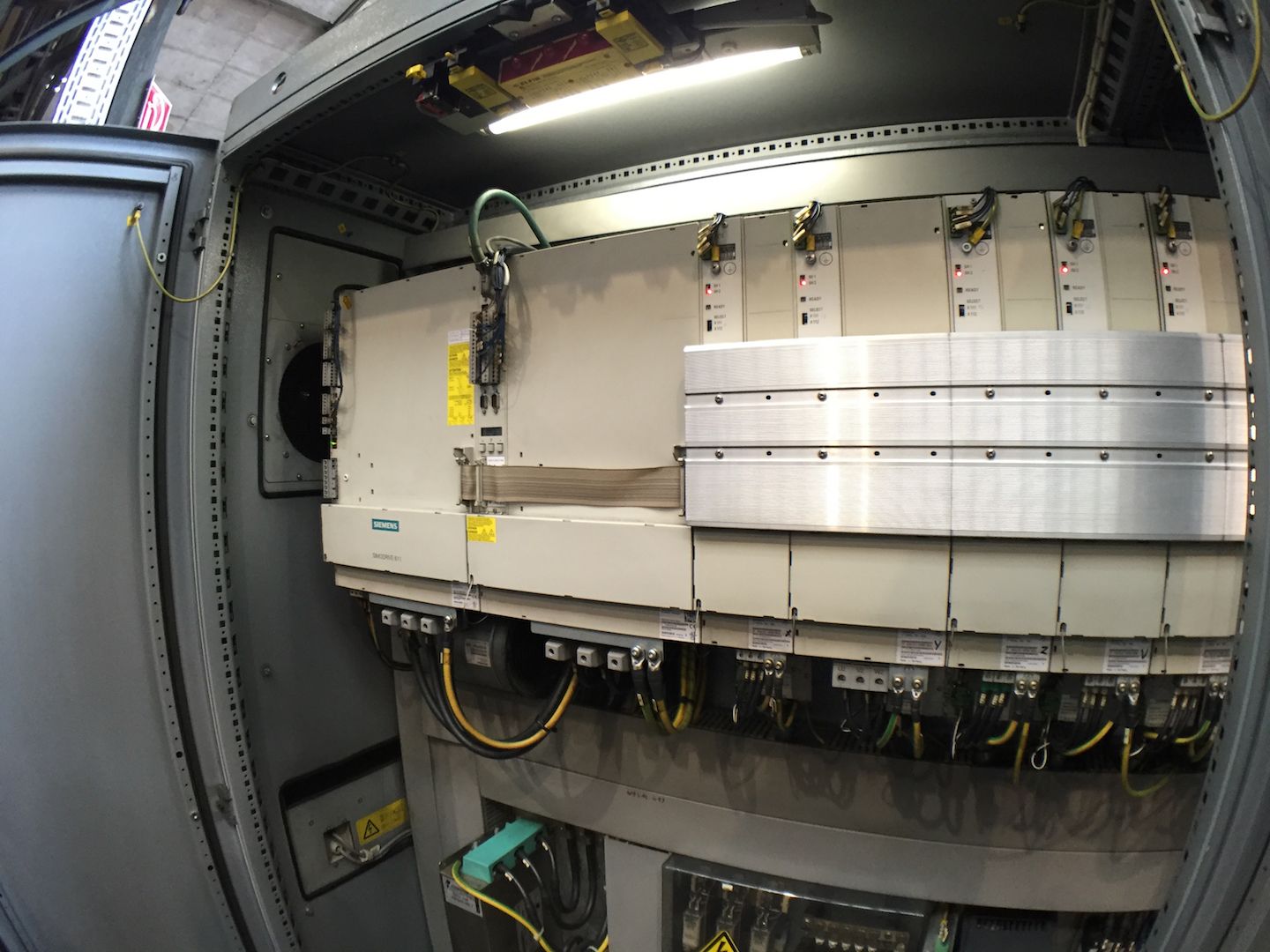

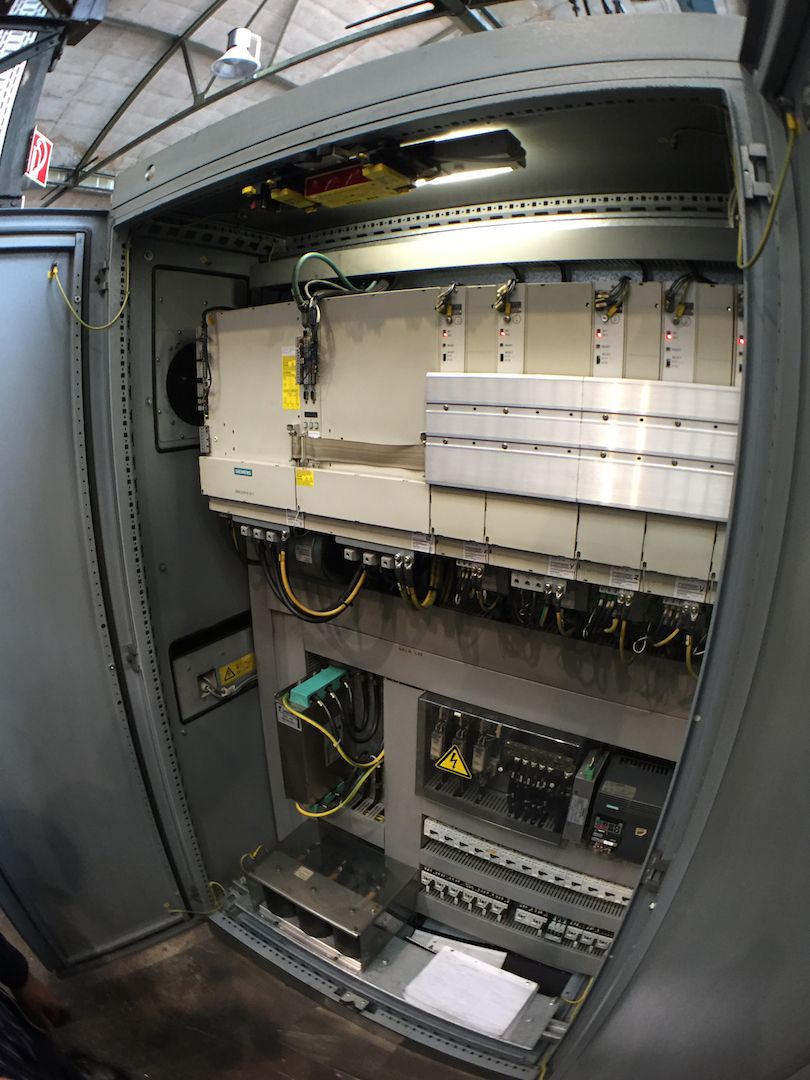

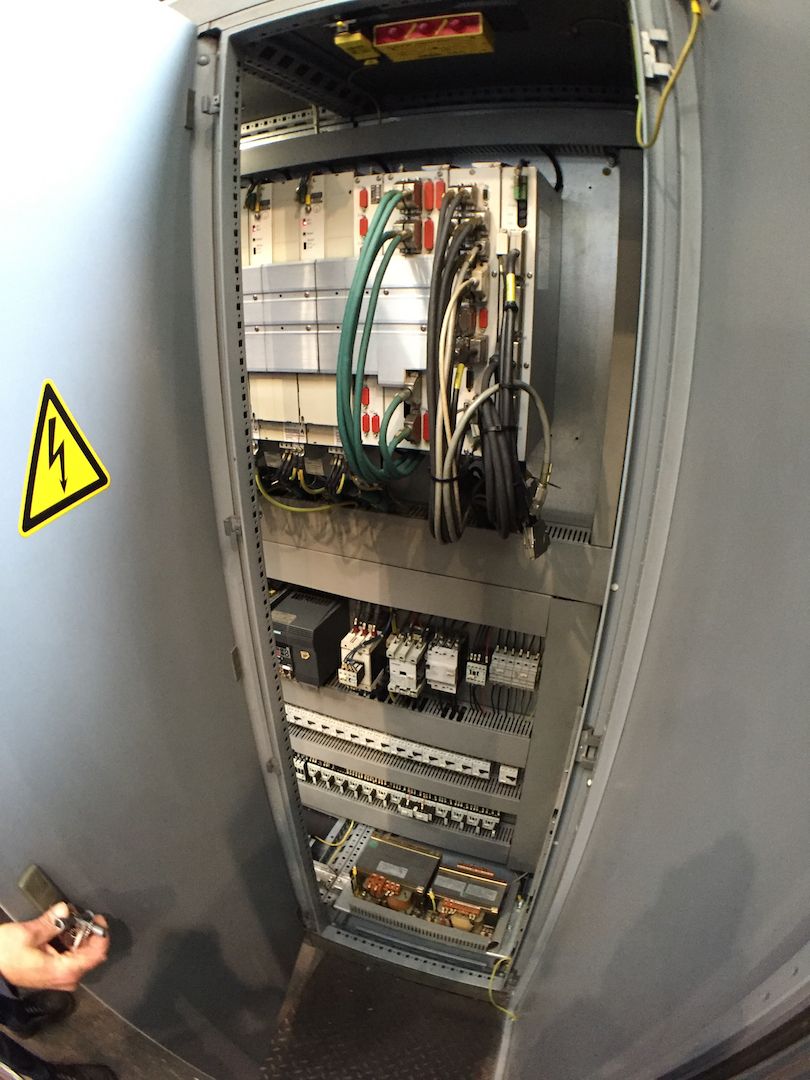

Antriebe
SIEMENS SINUMERIK611

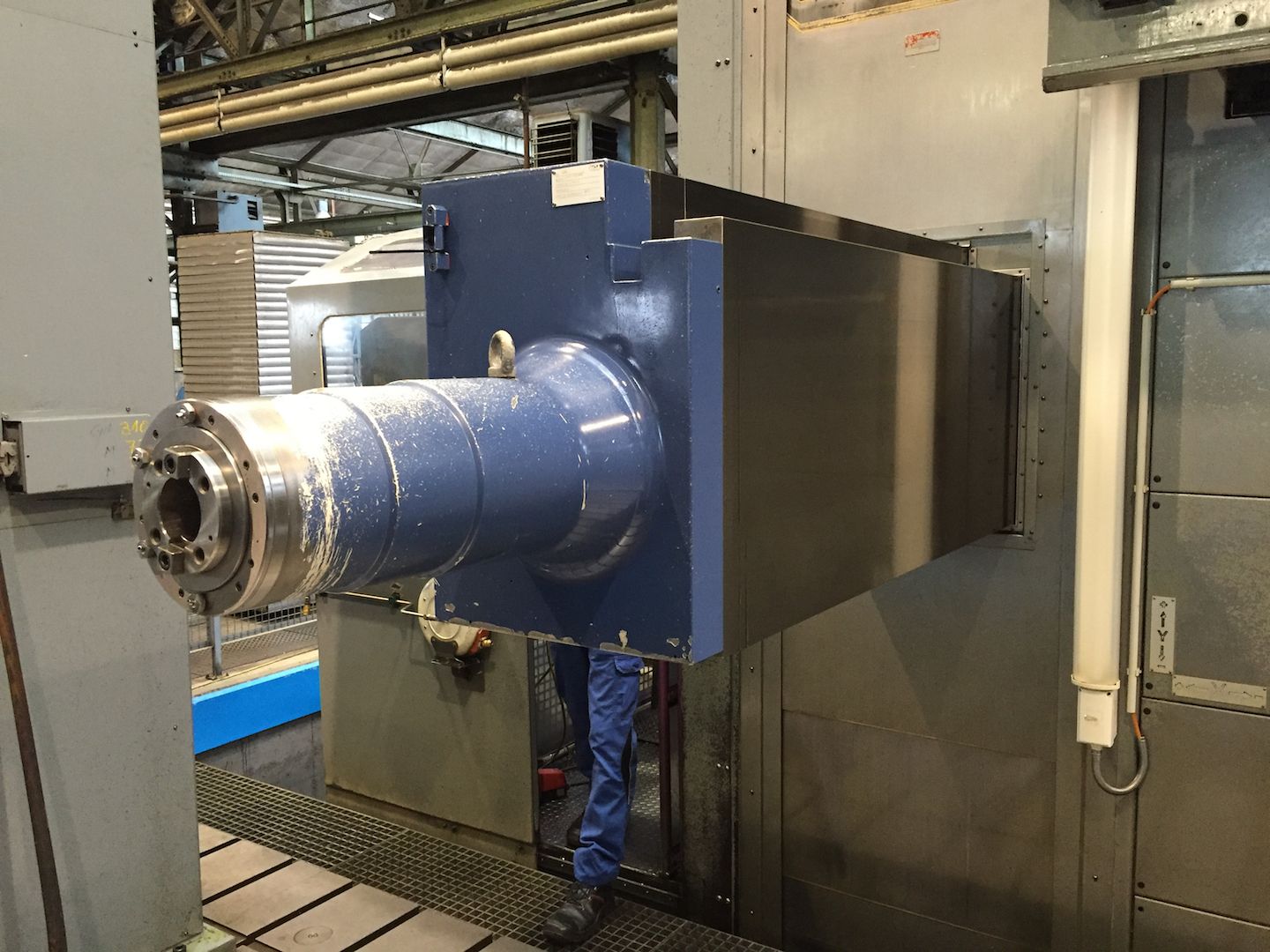

SPINDEL

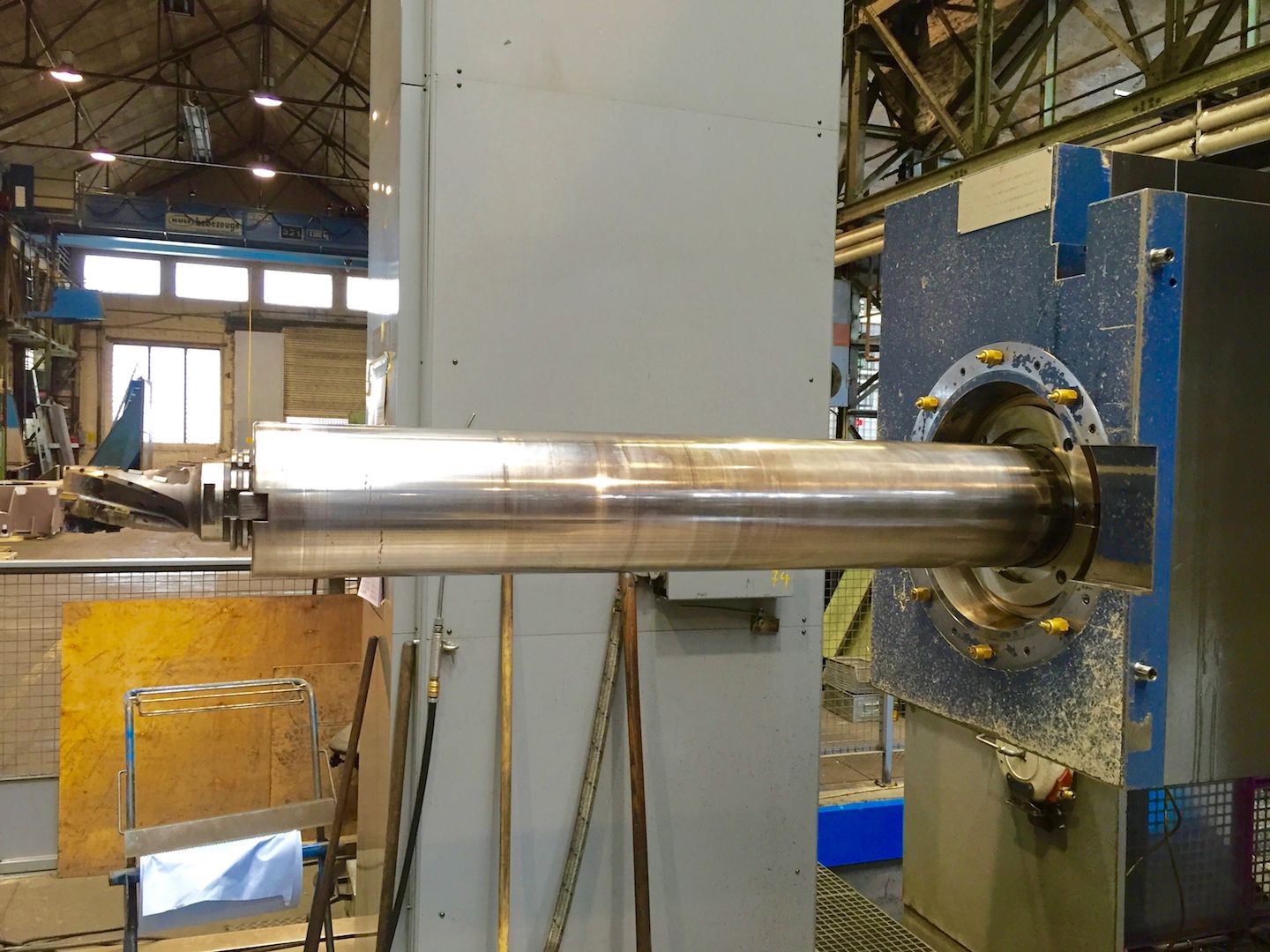

Durchmesser Pinole
152 mm5,98 in
Leistung der Spindel
46/56 Kw
Drehgeschwindigkeit
0-2500 Rpm
Aufnahme
ISO50
Halterung
idrostatico

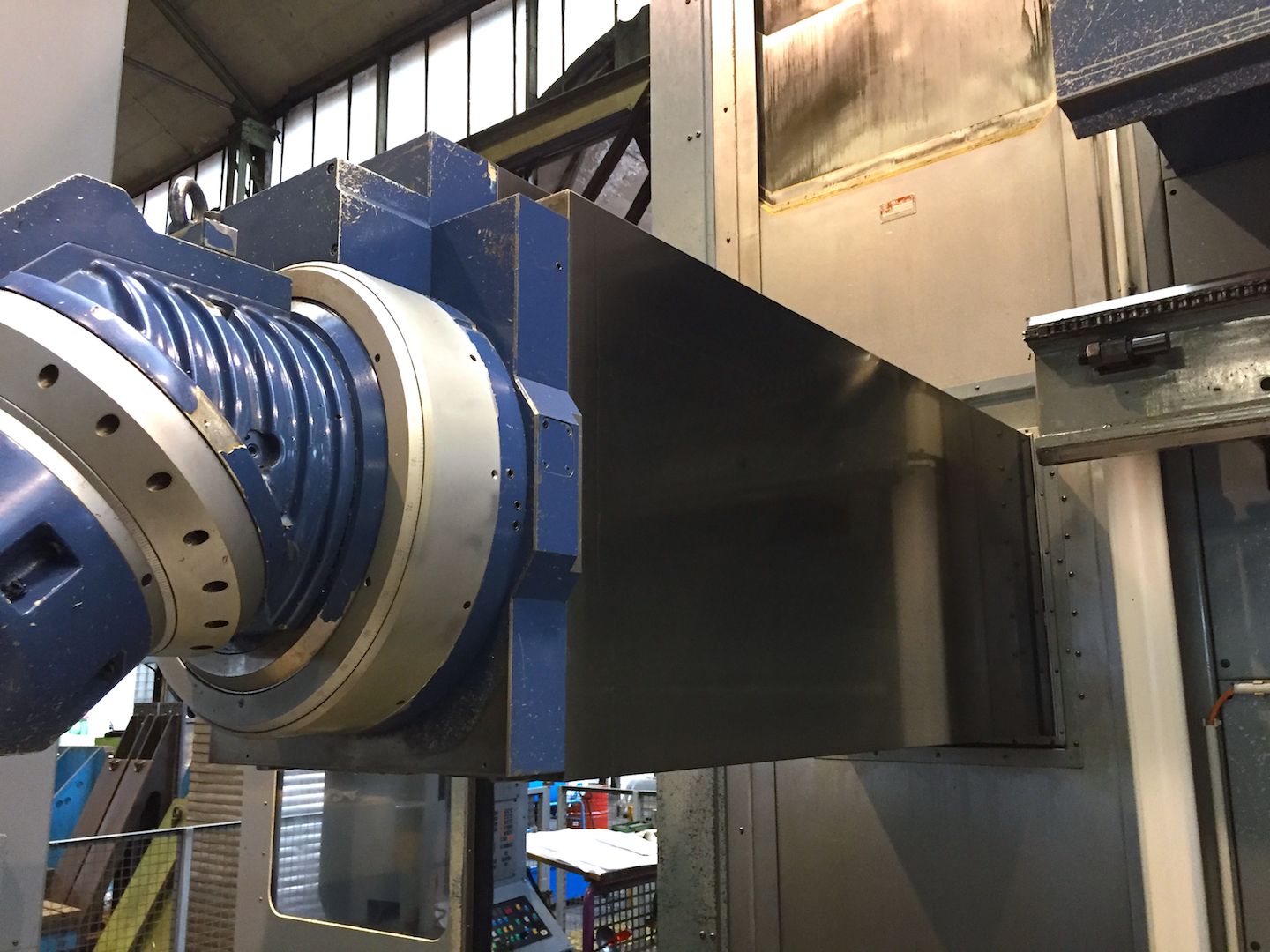

Querschnitt RAM
705x490 mm27,76x19,29 in
Drehmoment
2600 Nm

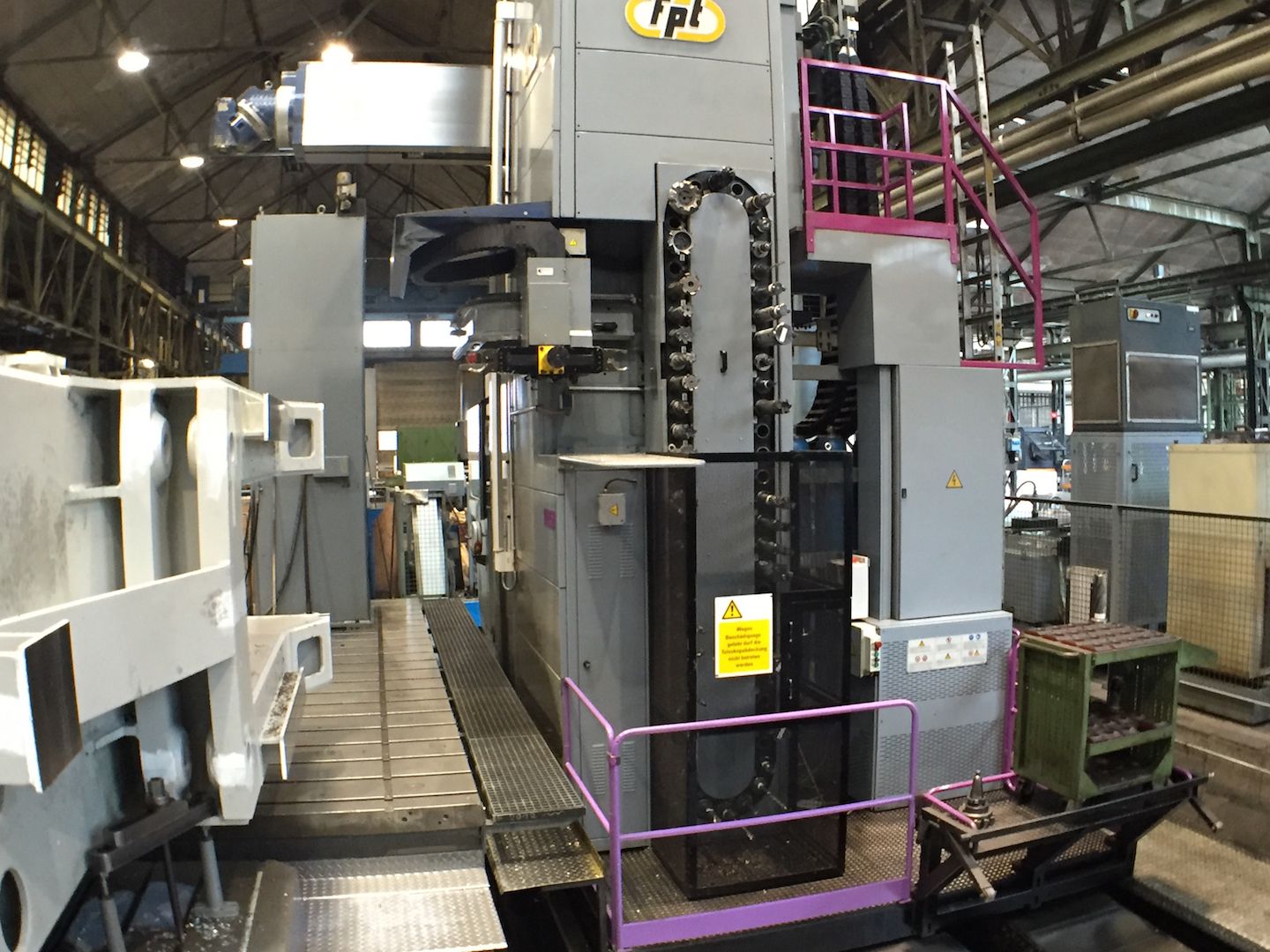

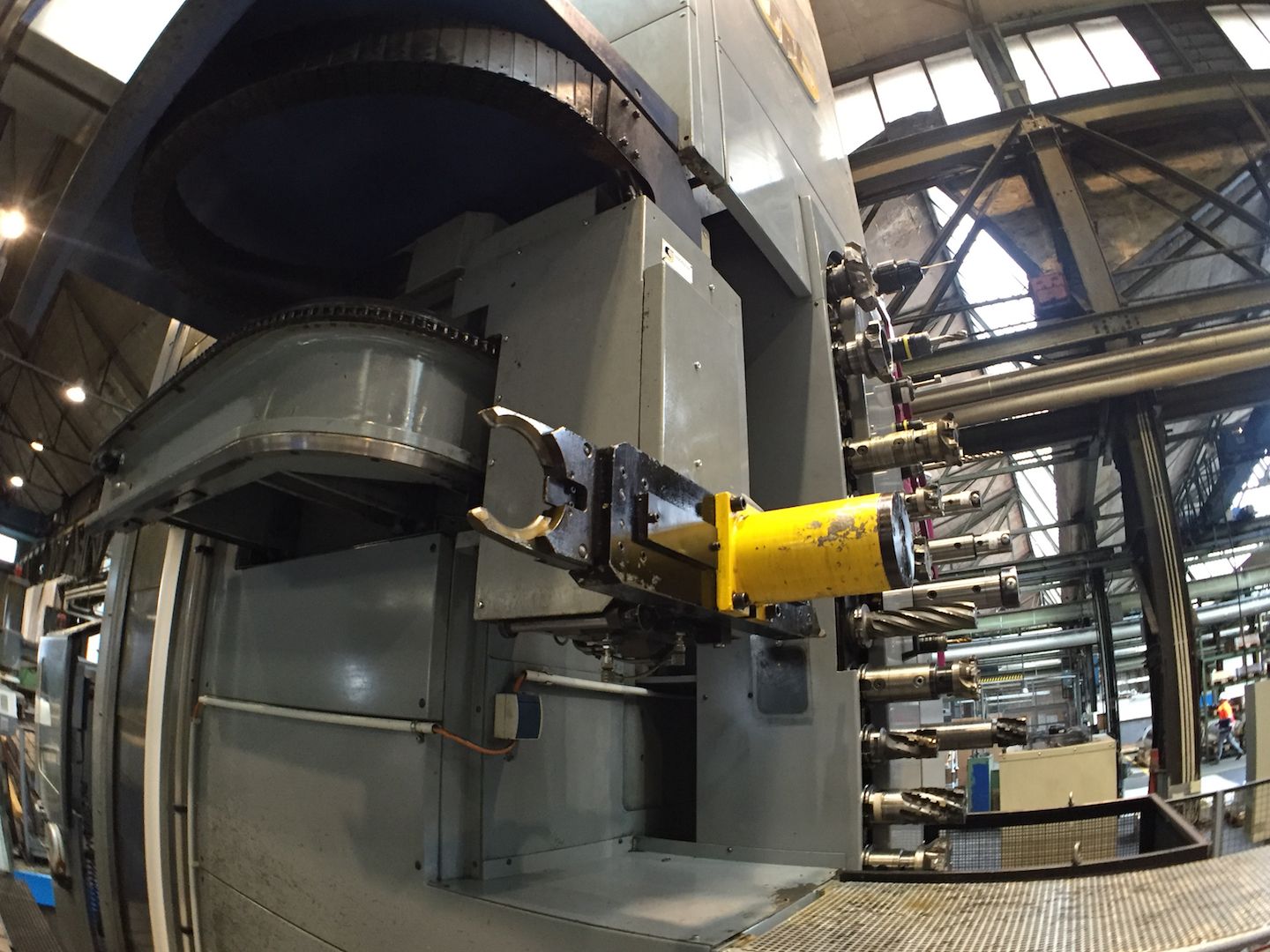

ATC
Plätze
60
Max. Durchm. Werkzeug
300 mm11,81 in
Max. Länge Werkzeug
600 mm23,62 in
Max. Gewicht Werkzeug
35 Kg
BEFESTIGUNGSEBENE
Lieferbar auf Anfrage
Ja
Größe (LxBxH)
6300x4000 mm248,03x157,48 in

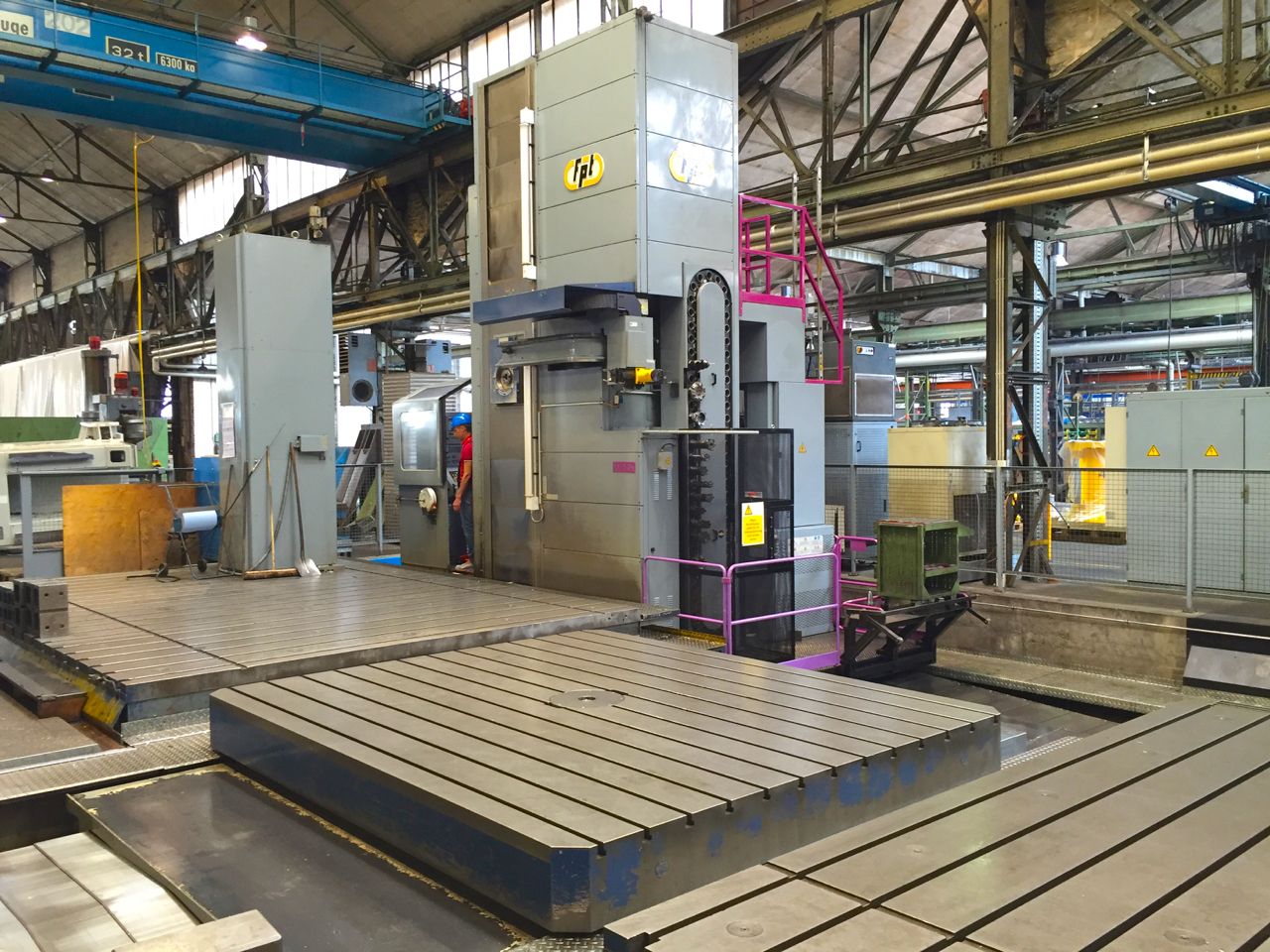

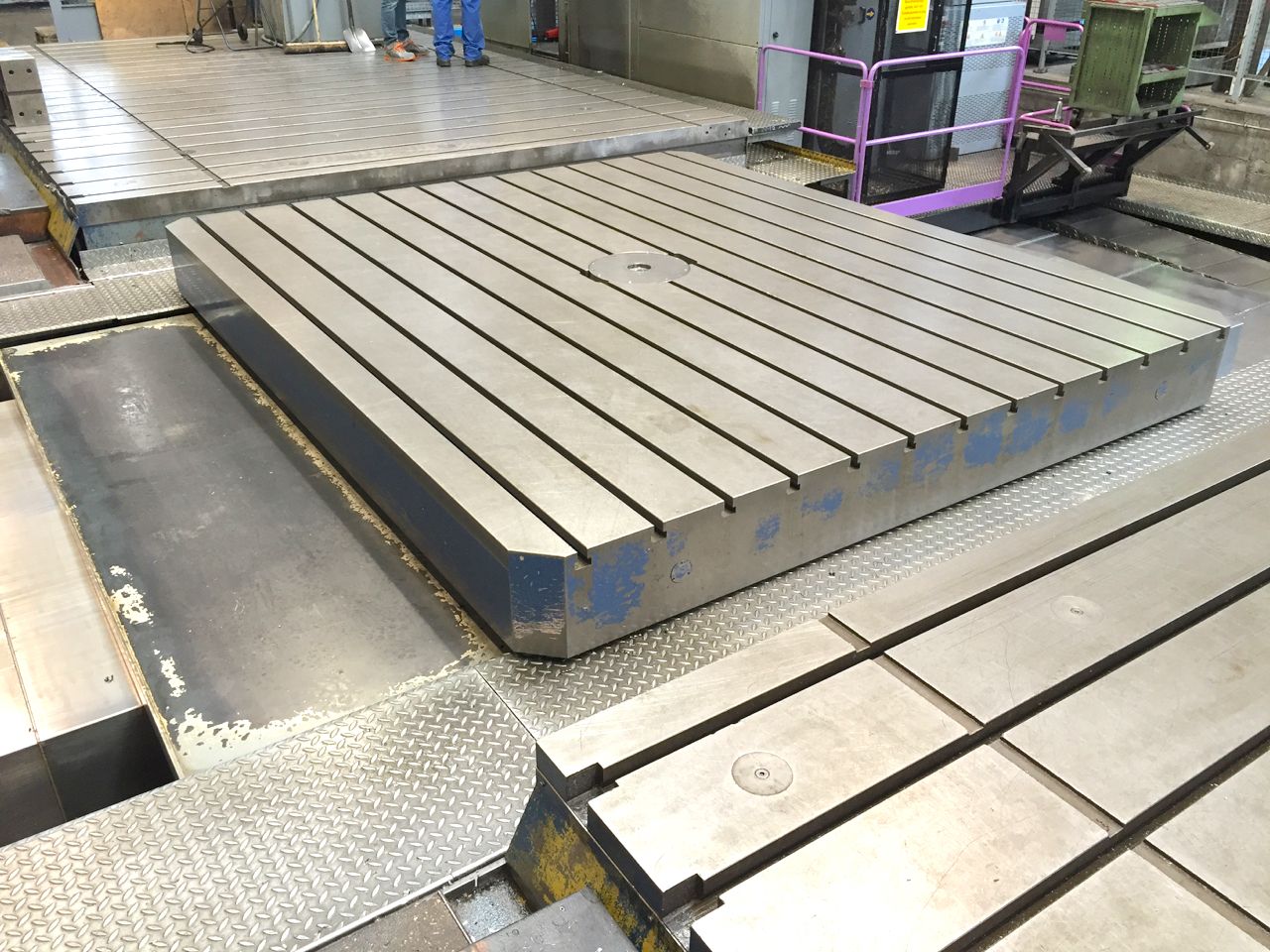

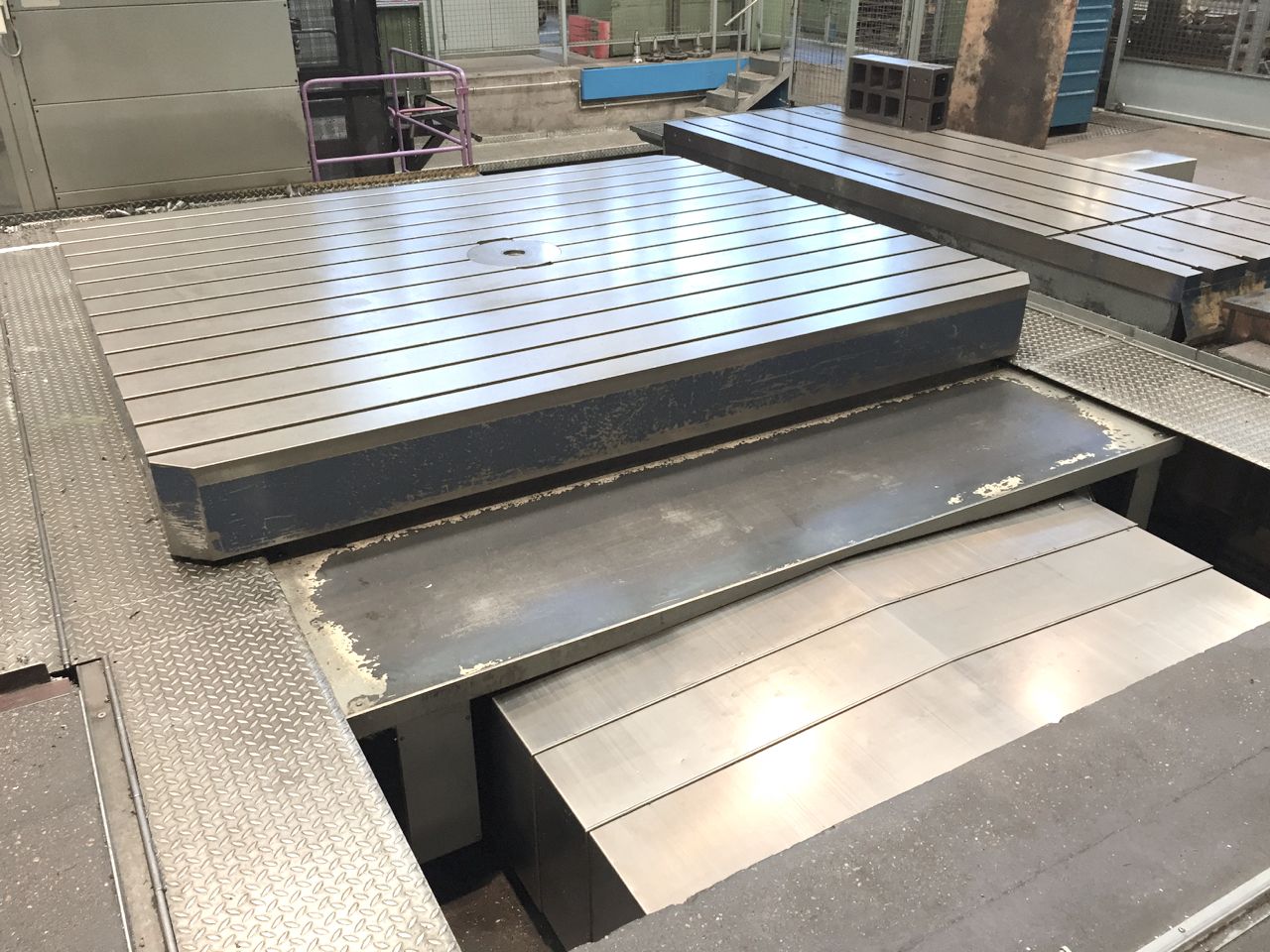

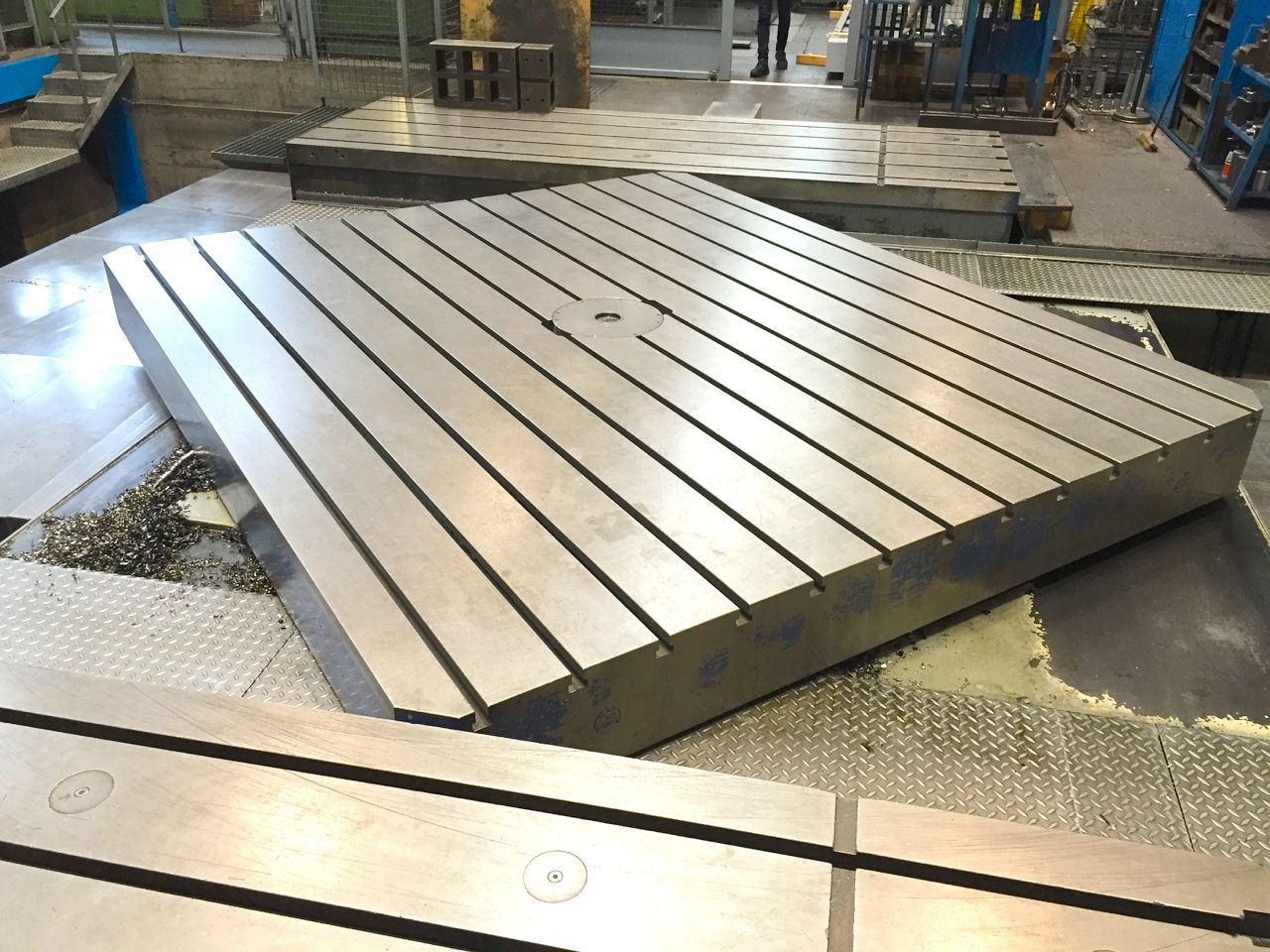

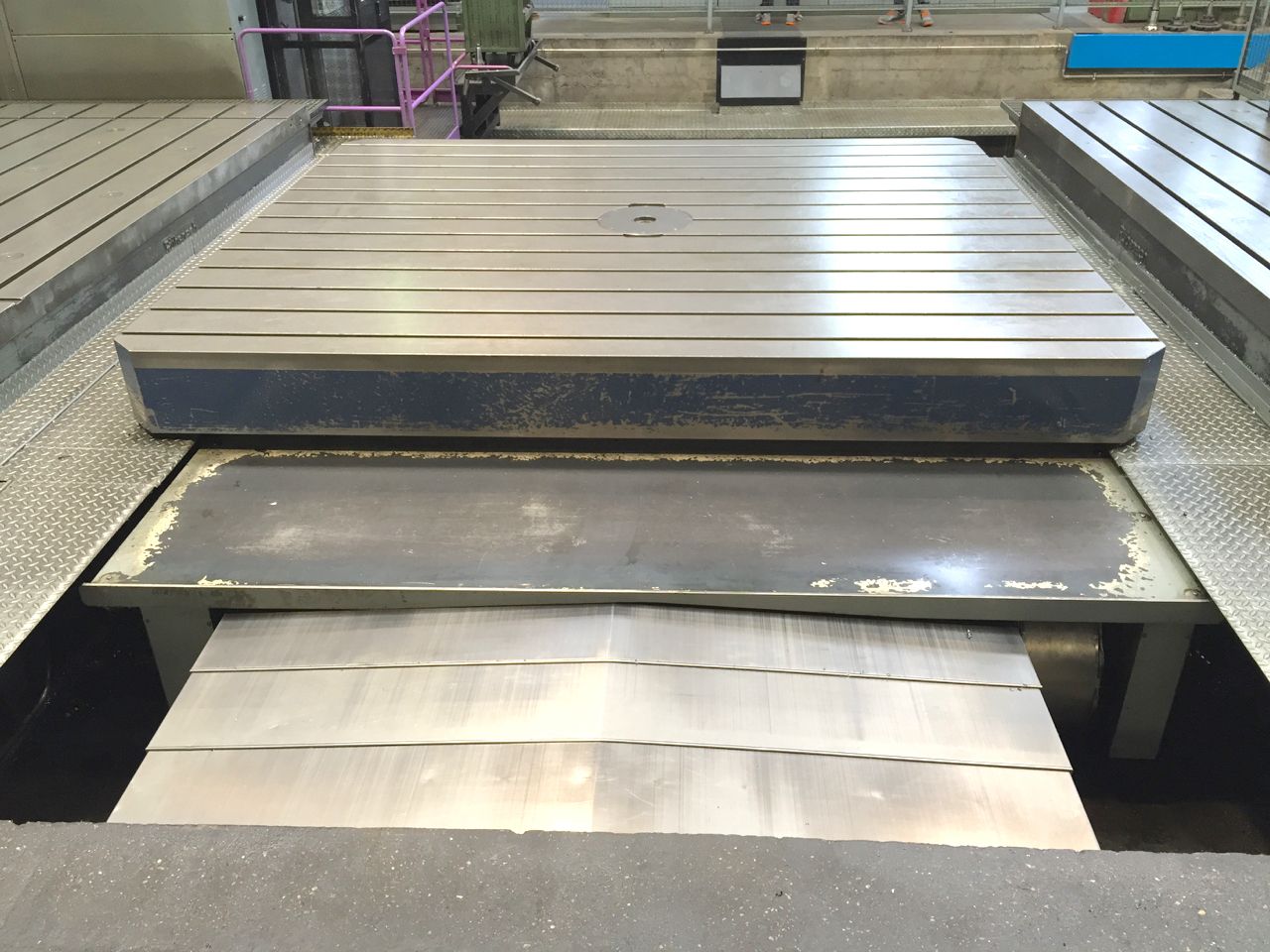

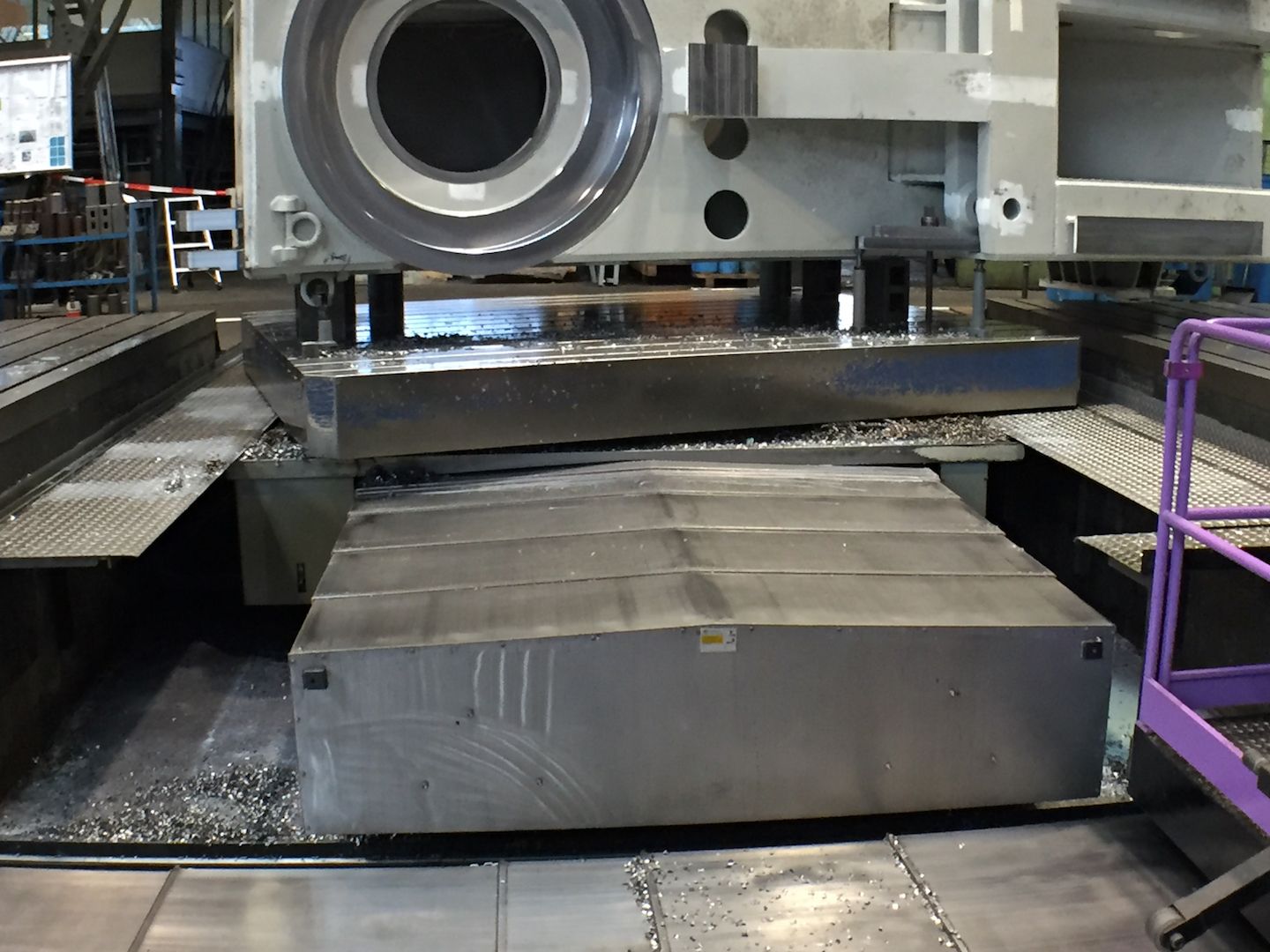

TISCH 1
Marca
FPT TRT80.20
Fläche
3500x3000 mm137,80x118,11 in
Verfahren
2000 mm78,74 in
Auflösung (Achse B)
0,0005 °
Kapazität
80.000 Kg
Halterung
Hydrostatic

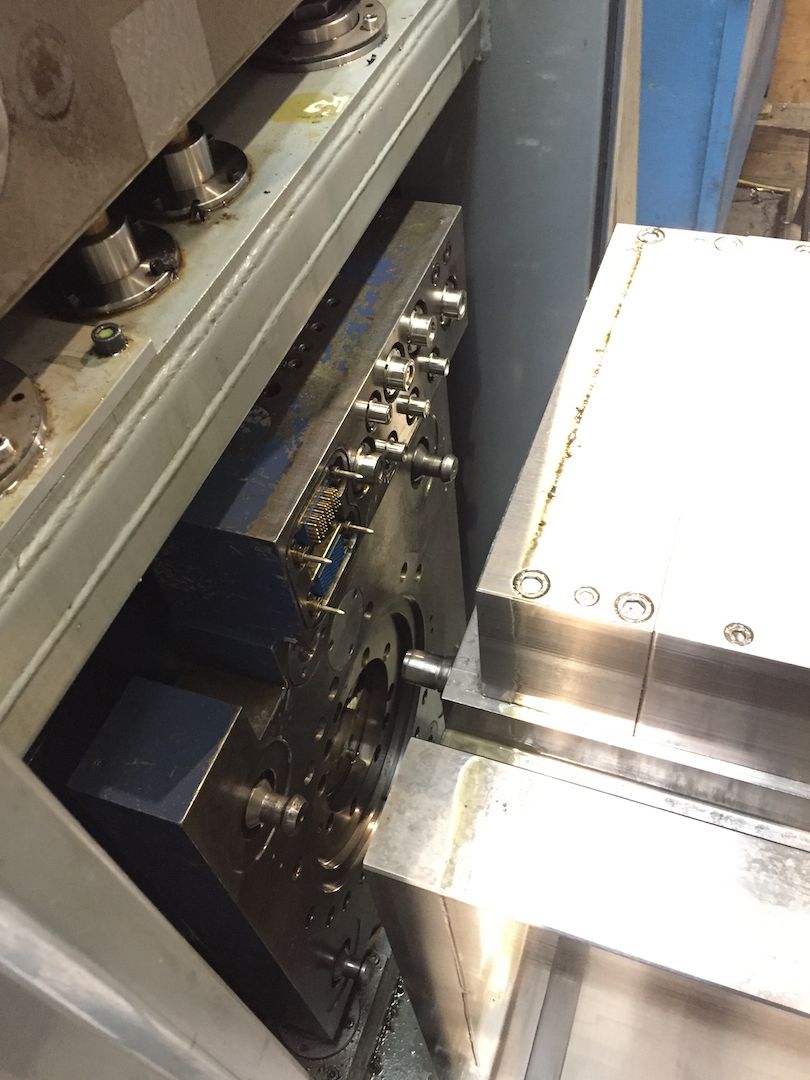

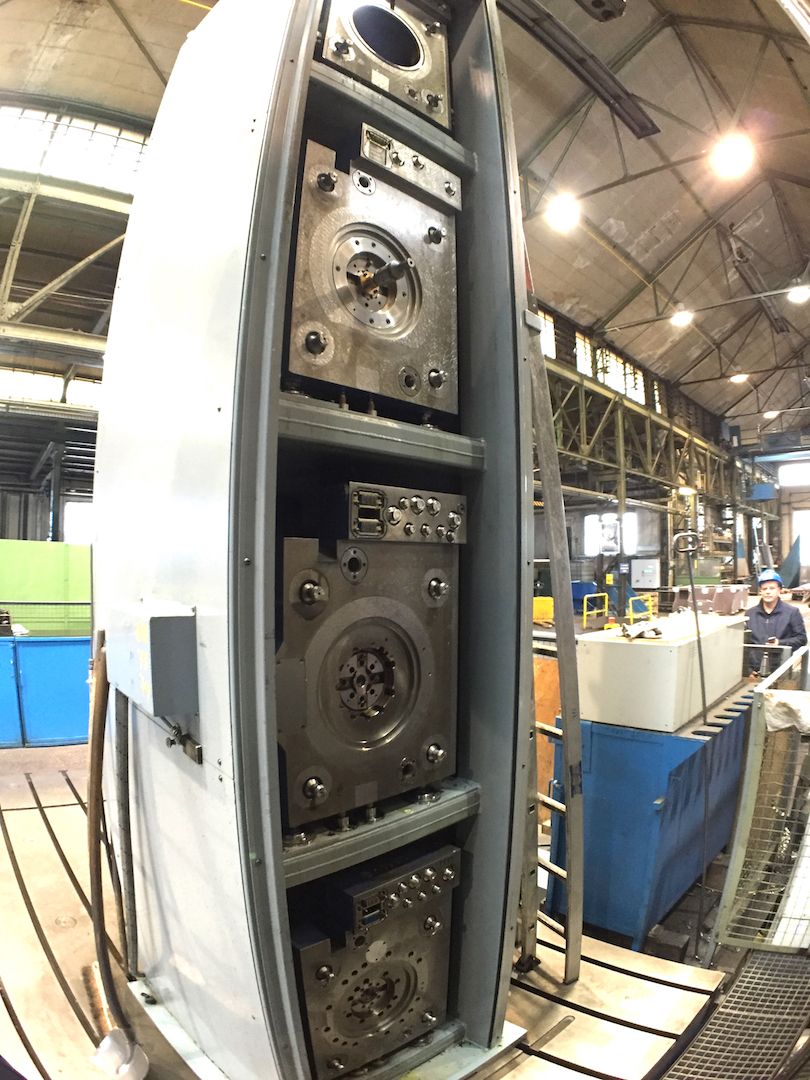

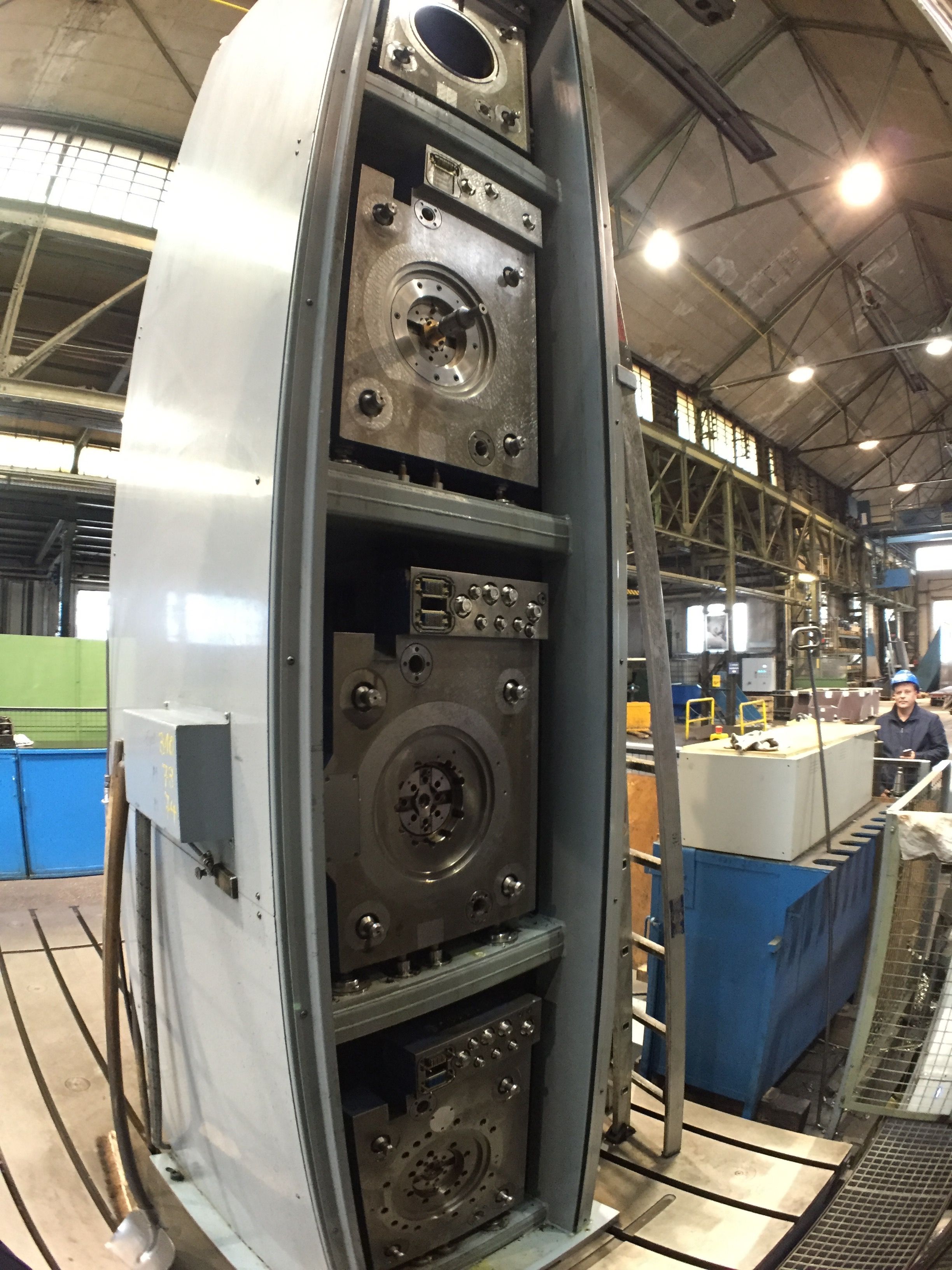

AUFNAHMESTATION FüR KOPFWECHSEL
Positionen
4

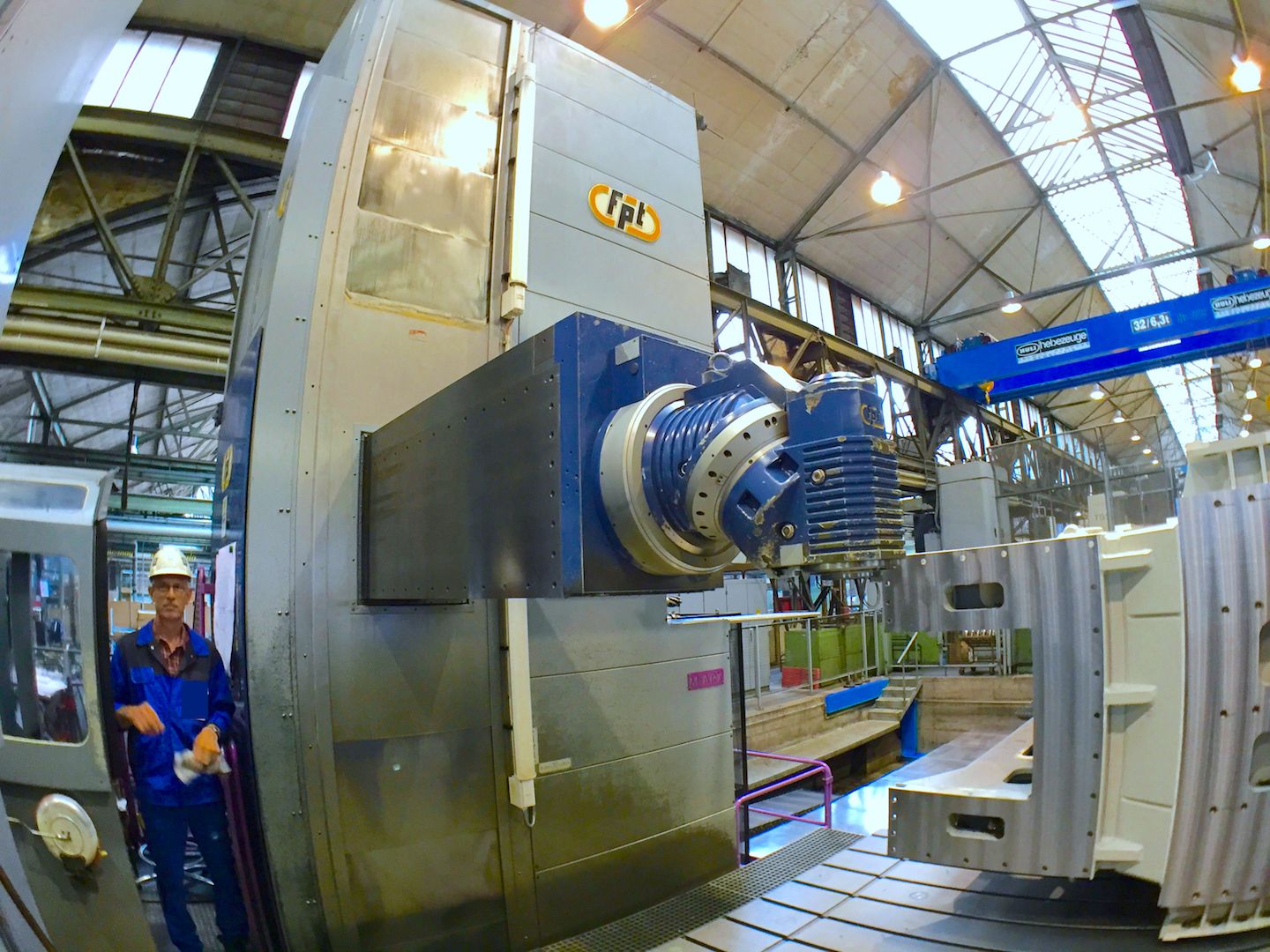

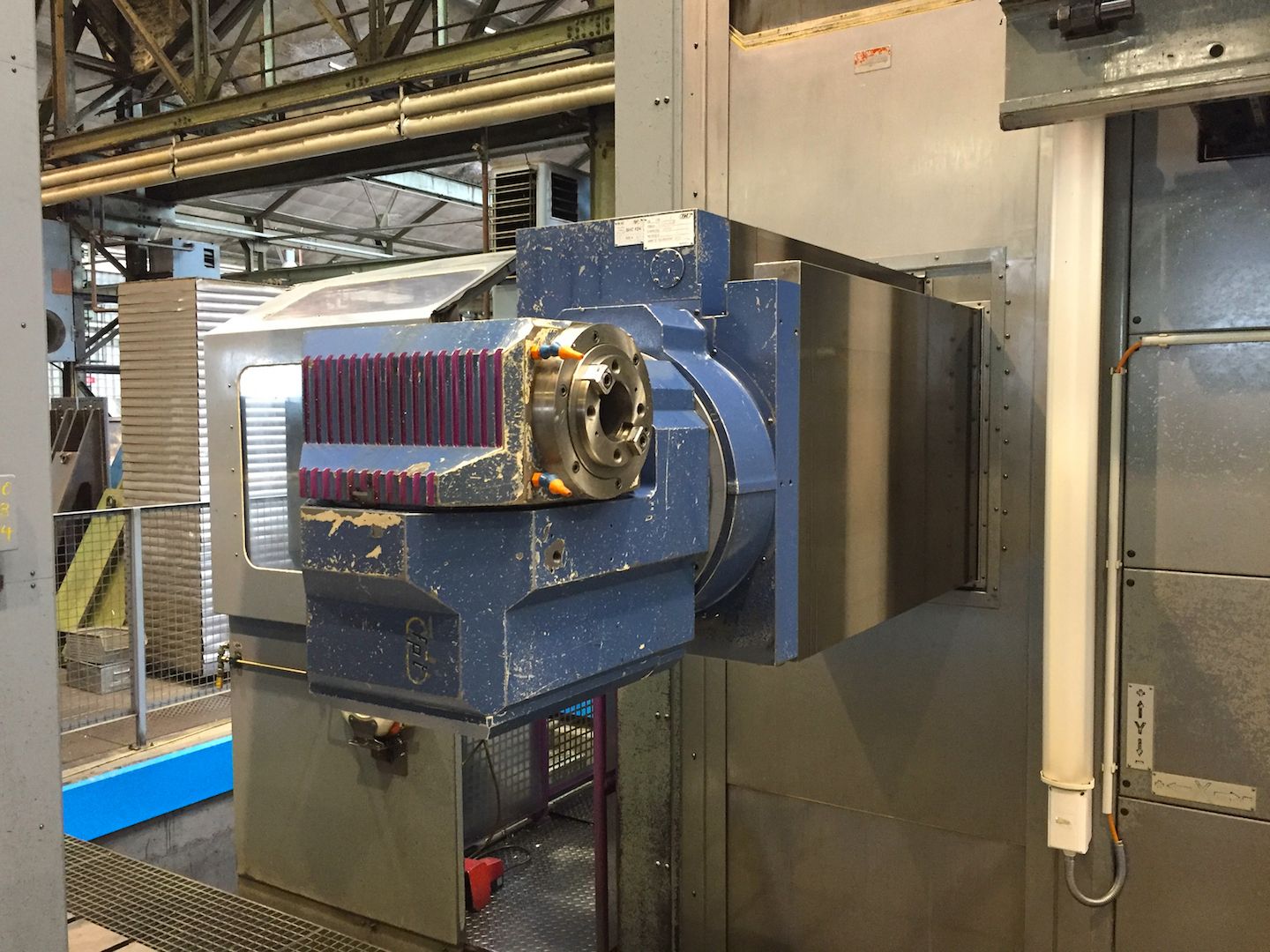

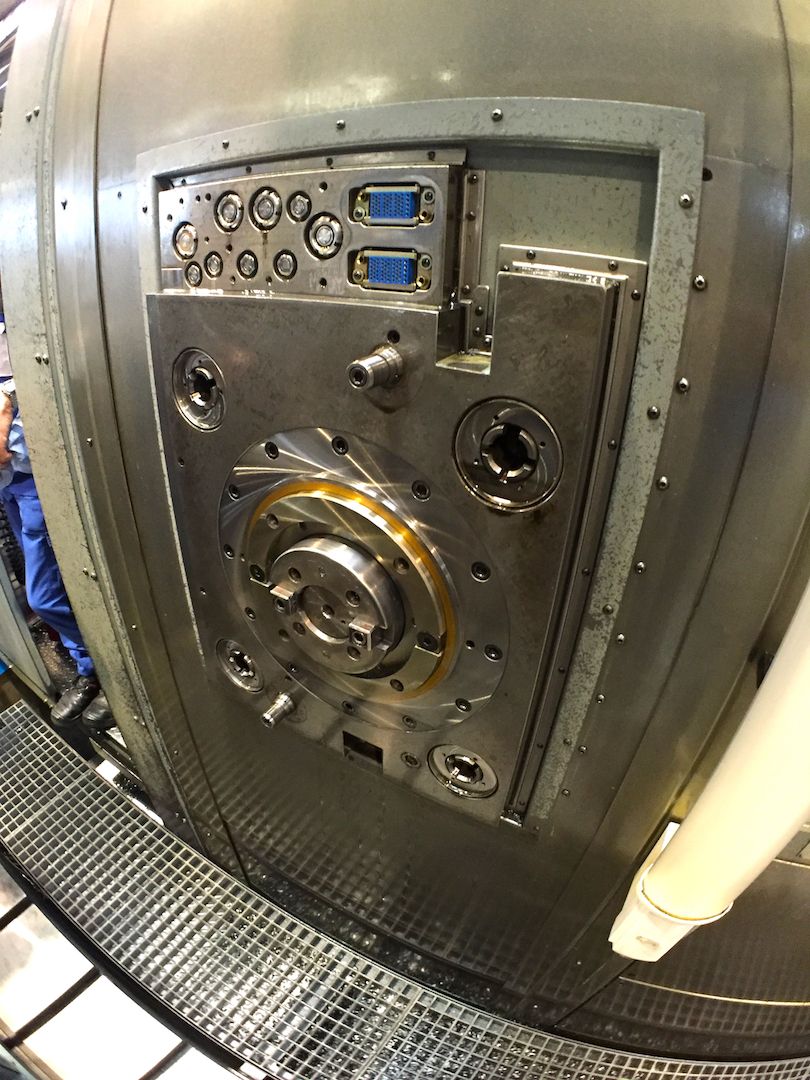

SPINDELSTOCK 1
Typ
TUPC
Spindelaufnahme
ISO50
Achse A
0,001 °
Achse C
0,001 °
Max. Geschwindigkeit
2500 Rpm
Max. Leistung
37 Kw
Kühlmittel
interno
Max. Drehmoment
1220 Nm
HEAD 2
Available upon request
Nein
A axis
1 °
C axis
1 °
Max speed
2500 Rpm
Max power
37 Kw
HEAD 3
Available upon request
Nein
Max torque
2567 Nm
Max speed
2500 Rpm
Max power
37 Kw
VORSCHüBE
Schnell X
15 m/min590,55 ipm
Schnell Y
15 m/min590,55 ipm
Schnell Z
15 m/min590,55 ipm
Schnell W
15 m/min590,55 ipm
Schnell V
15 m/min590,55 ipm
X
6 m/min236,22 ipm
Y
6 m/min236,22 ipm
Z
6 m/min236,22 ipm
W
6 m/min236,22 ipm
V
6 m/min236,22 ipm
ATC 2
Max tool diameter
600 mm23,62 in
Max tool lenght
300 mm11,81 in
EXTRA
Max. Installierte Leistung
110 Kw
Raumbedarf der Maschine
16200x10405x8000 mm637,79x409,64x314,96 in

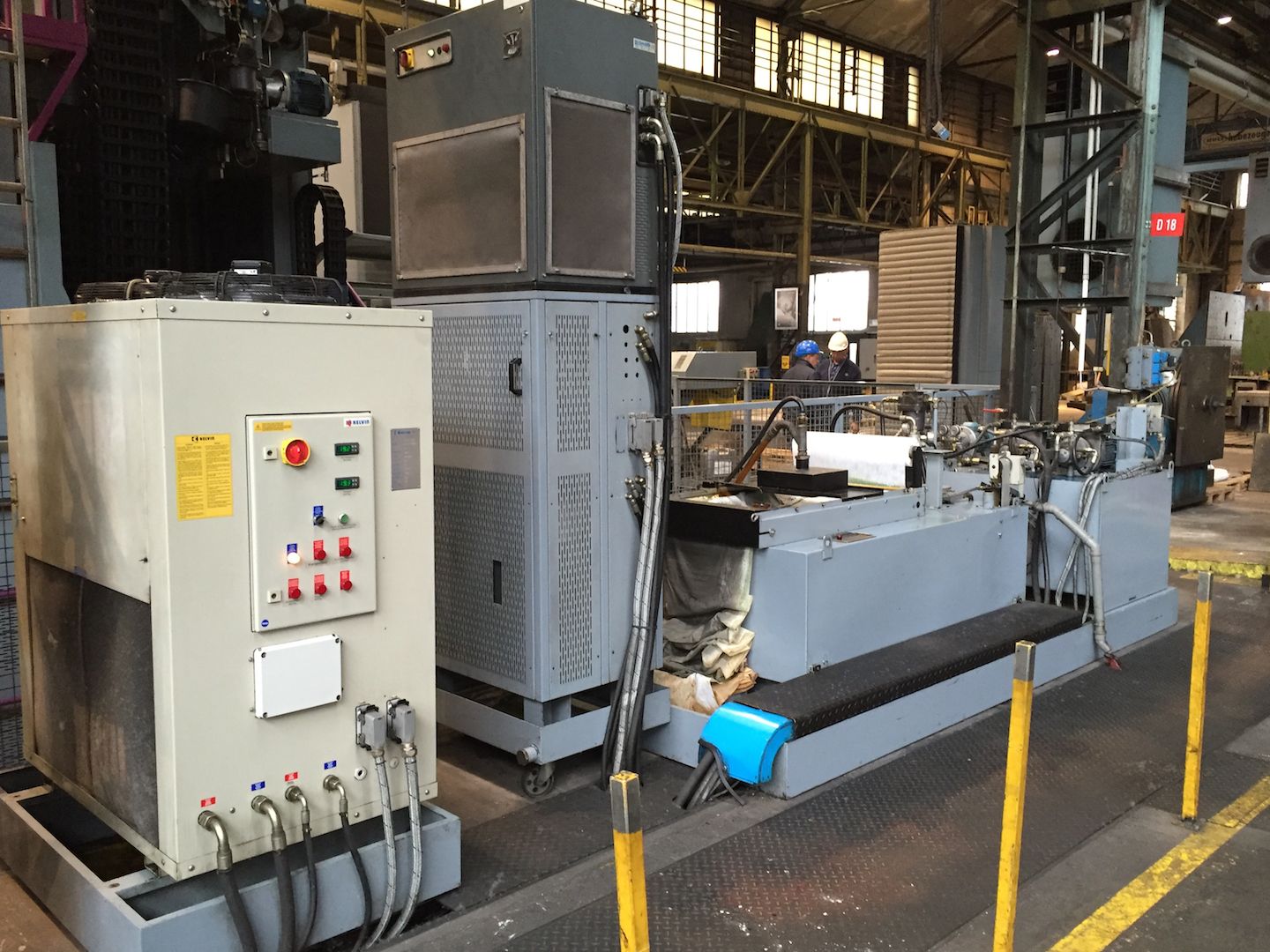

Kühlung
si
Bewegliche Bedienerplattform
si
Filtersystem
si
Hochdruck
si
Werkstücktaster
RENISHAW
Gebrauchs- und Wartungsanleitungen
Ja

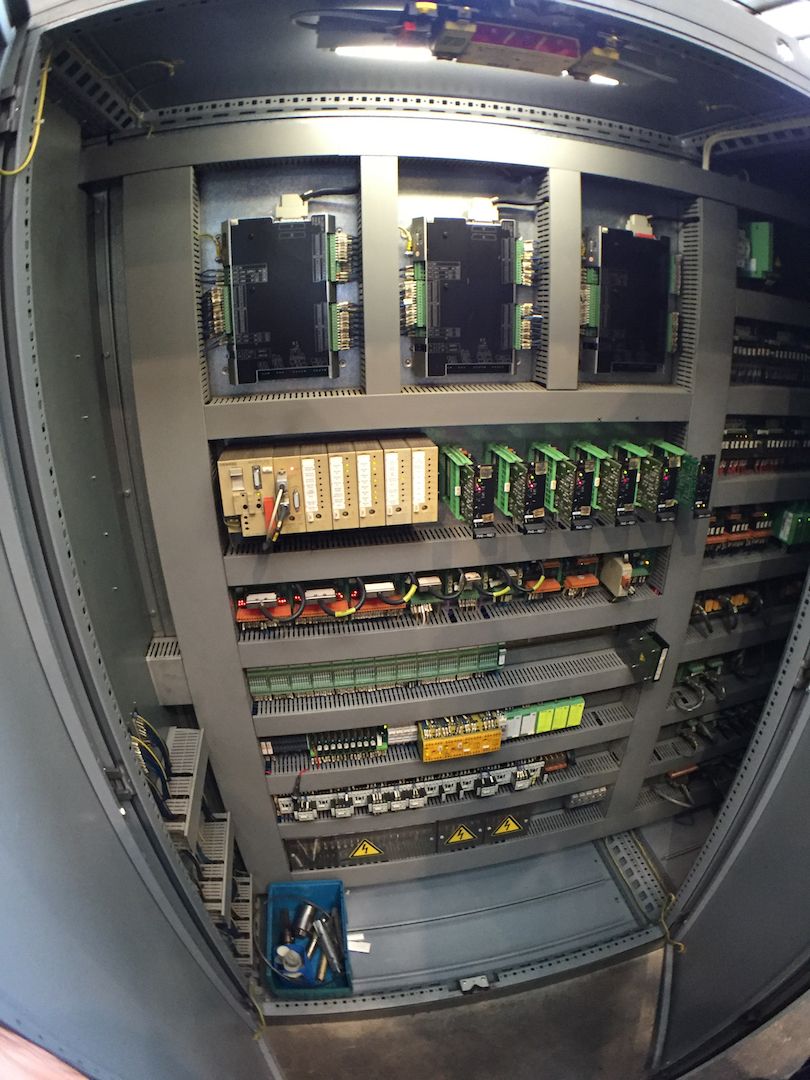

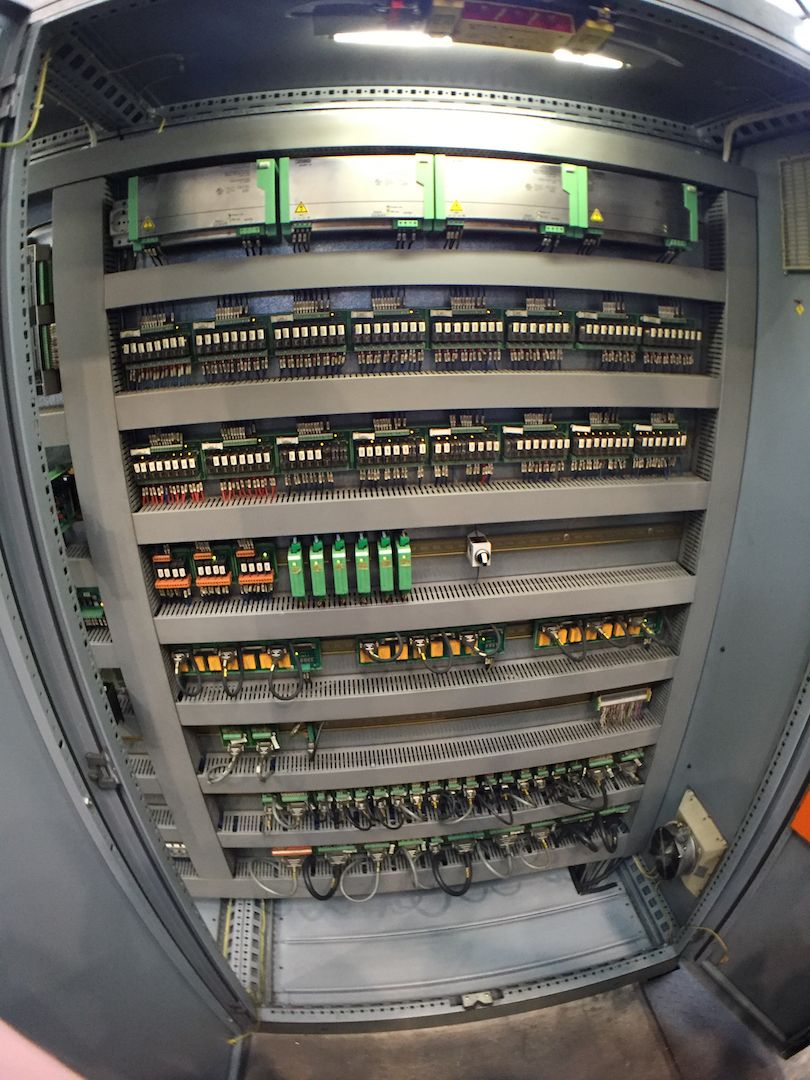

Elektrische Schaltpläne
Ja
CE-Kennzeichnung
Ja
Späneförderer
si
Lieferbarkeit
pronta
Sichtbar in Funktion
si
