Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Abstand der Spitzen
1500 mm59,06 in
Höhe der Spitzen
350 mm13,78 in
Max. Durchmesser an der Werkbank
740 mm29,13 in
Max. Durchmesser am Wagen
420 mm16,54 in
Max. Durchmesser an der Aussparung
1000 mm39,37 in
Durchlauf Stange
780 mm30,71 in
WERKBANK
Breite Drehbankbett
570 mm22,44 in
Anzahl Führungen
460 mm18,11 in
Querschnitt Führungen
430 mm16,93 in
WAGEN
Larghezza carro
1000 mm39,37 in
Corsa Z
560 mm22,05 in
Corsa X
340 mm13,39 in
REITSTOCK
Durchmesser Pinole
115 mm4,53 in
Hub Pinole
380 mm14,96 in
Aufnahme
6
MANDRINO
Naso di attacco mandrino Cam-Lock
11'' tipo D.1
Diametro foro mandrino
130 mm5,12 in
Dimensioni cuscinetto anteriore NN
170/260 x 67 mm6,69/10,24 x 2,64 in
Dimensioni cuscinetto posteriore NNU
160/220 x60 mm6,30/8,66 x2,36 in
Cono morse interno bussola di riduzione
n° 6
Velocità di rotazione
n°24
Gamma velocità
5/1000 giri/1'
Momento torcente max. ammesso
560 Kmg
Nein
AVANZAMENTI
Avanzamenti
n°108
Longitudinale, trasversale e carrino
0,05/22,4 mm/g.
SPOSTAMENTI RAPIDI
Longitudinale, trasversale e carrino
2500 mm./1'
Ritorno longitudinale
5000 mm./1'
PESO AMMESSO
A sbalzo (con centro di gravità a 250 mm dal piano della piattaforma)
1200 ca. Kg
Tra le punte, senza lunetta
3500 ca. Kg
Tra le punte, con lunetta
4500 ca. Kg

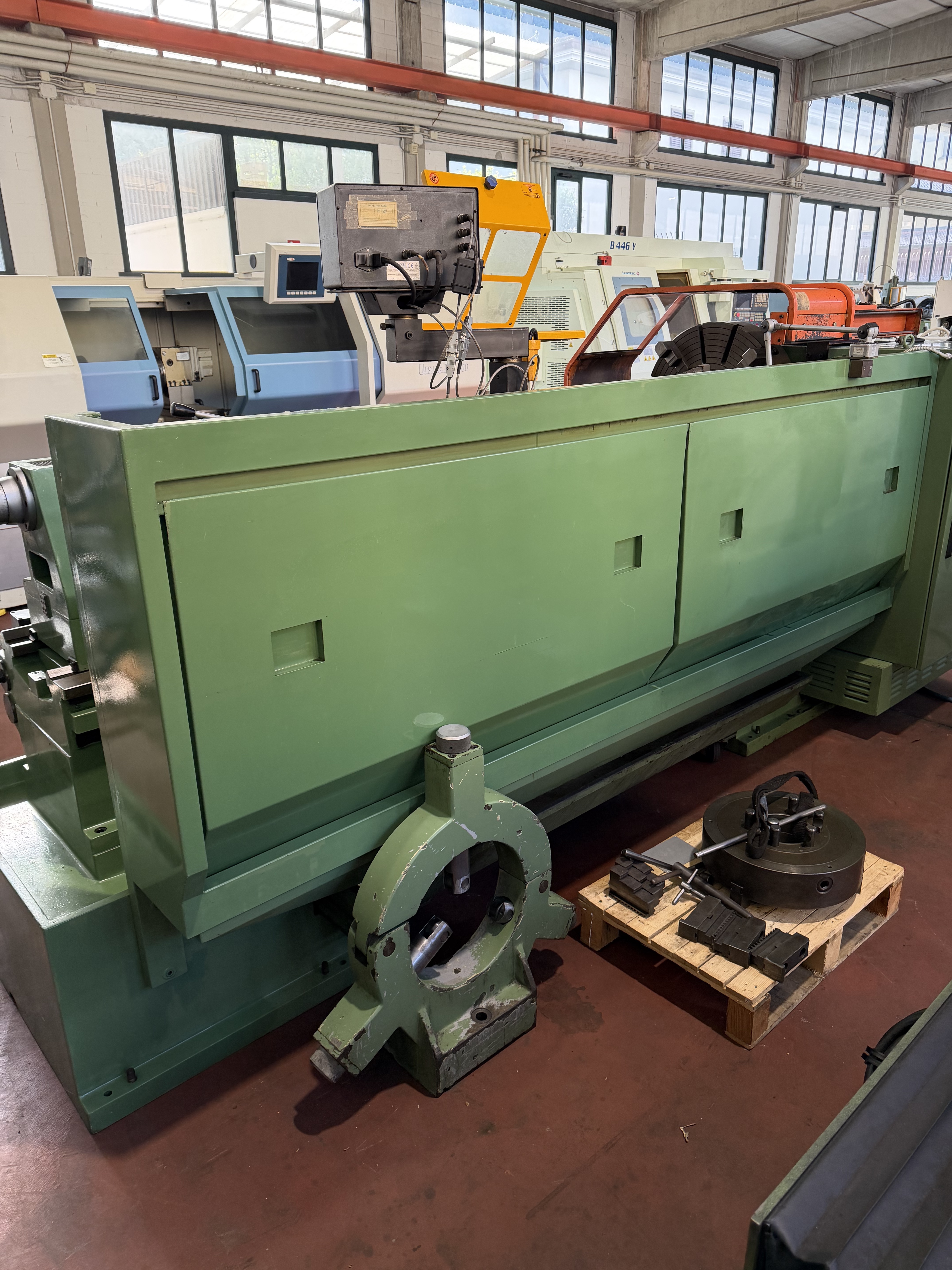

EXTRA
Geschlossene Lünetten
100/400 mm3,94/15,75 in
Geschlossene Lünetten
40/280 mm1,57/11,02 in
Max. Installierte Leistung
25 HP

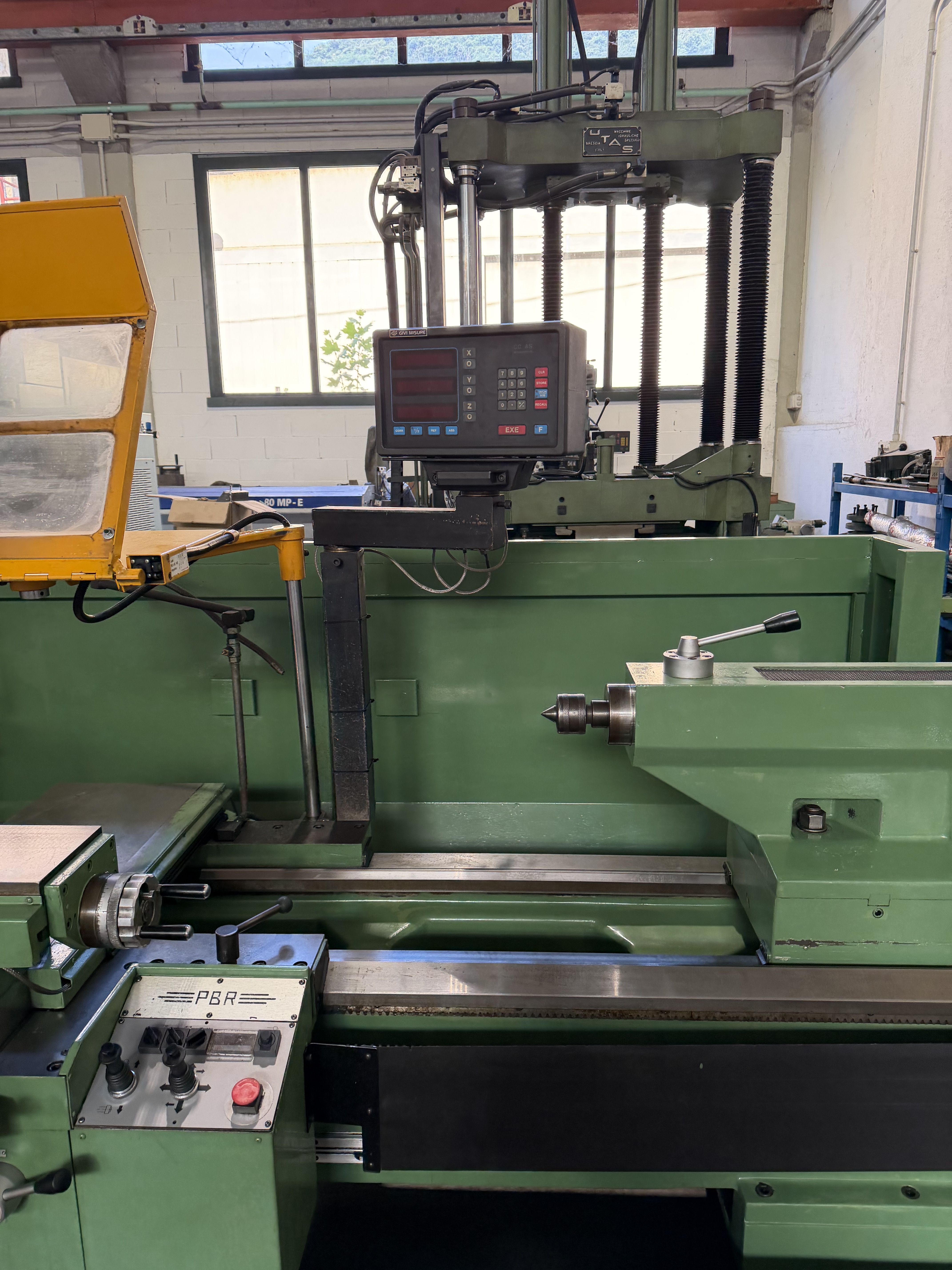

Anzeige
Givi Misure
Die Informationen auf dieser Seite haben wir nach bestem Wissen und Gewissen und, soweit möglich, von den Herstellern eingeholt. Die Angaben erfolgen nach bestem Wissen, die Richtigkeit kann jedoch nicht garantiert werden. Dementsprechend stellen sie weder eine Zusicherung noch Vertragsbedingungen dar. Wir empfehlen Ihnen, alle wichtigen Details zu überprüfen!
