Technische Daten
Metrisch
Imperial
HAUPTSPINDEL
Max. Drehgeschwindigkeit
5000 rpm
Spindelnase
ASA5"
Spindelloch
55 mm2,17 in
Innendurchmesser Lager
80 mm3,15 in
Max. Leistung
15 Kw
Auflösung Achse C
0,001 °
Anmerkungen
Portapinze Hainbuch
GEGENSPINDEL
Max. Drehgeschwindigkeit
5000 rpm
Spindelnase
ASA5"
Spindelloch
55 mm2,17 in
Innendurchmesser Lager
80 mm3,15 in
Max. Leistung
11 Kw
Auflösung Achse C
0,001 °
Automatische Positionierung Achse B
420 mm16,54 in
Schnell Achse B
30 m/min1.181,10 ipm

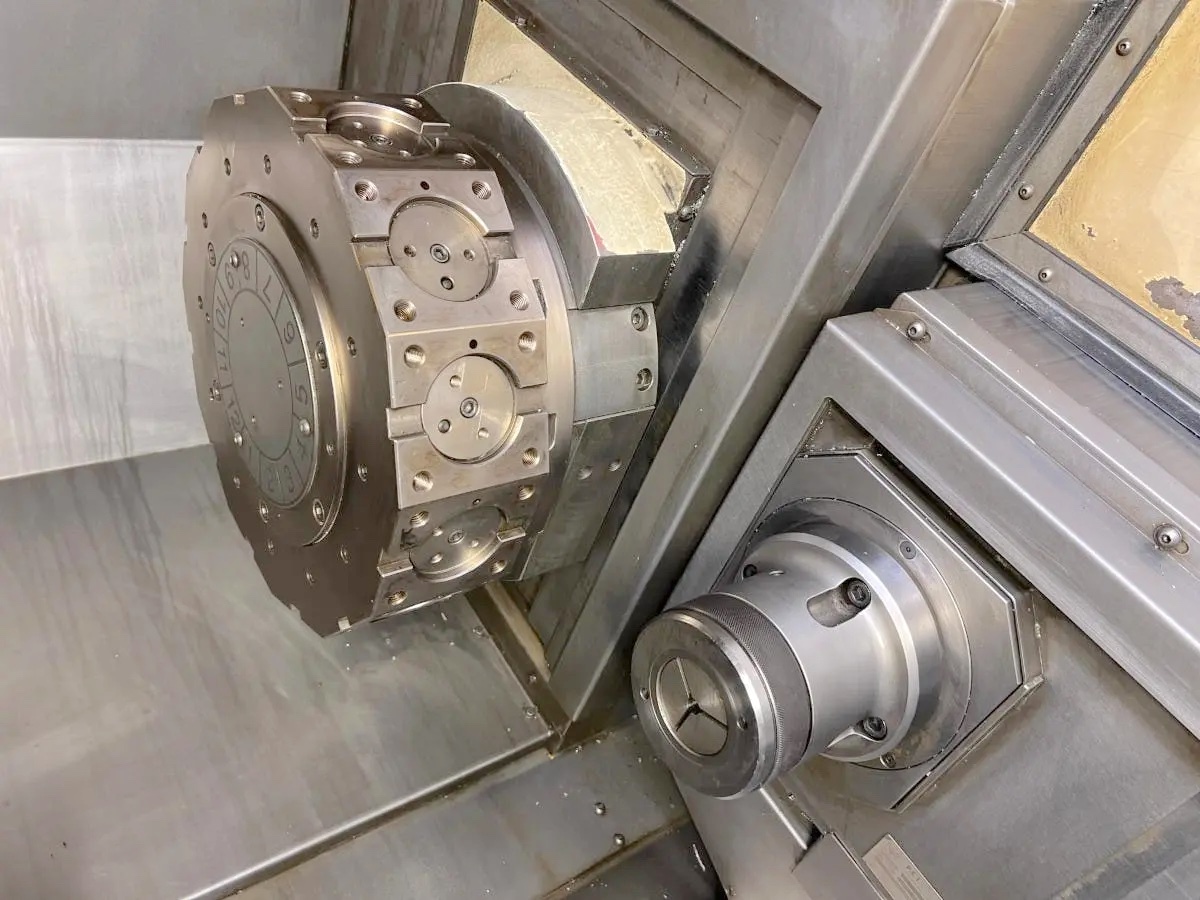

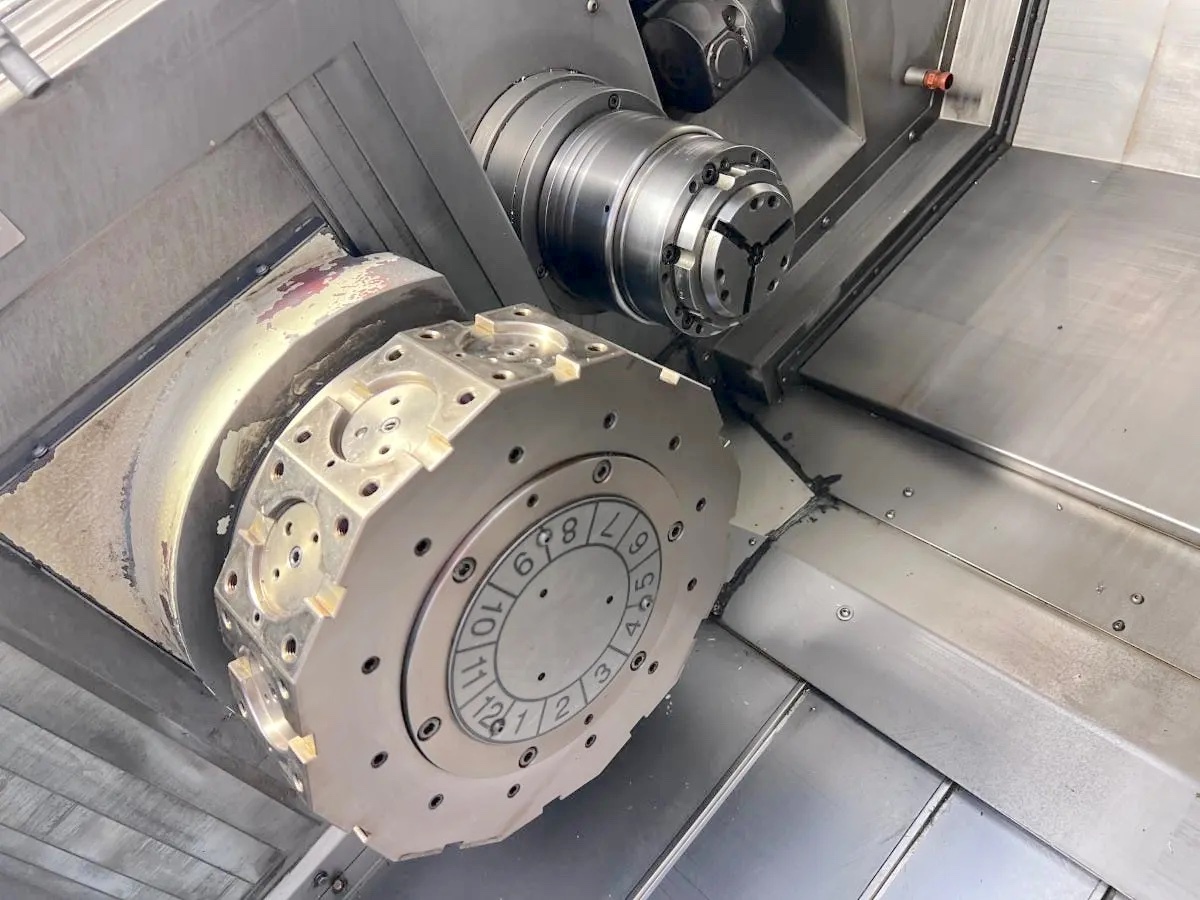

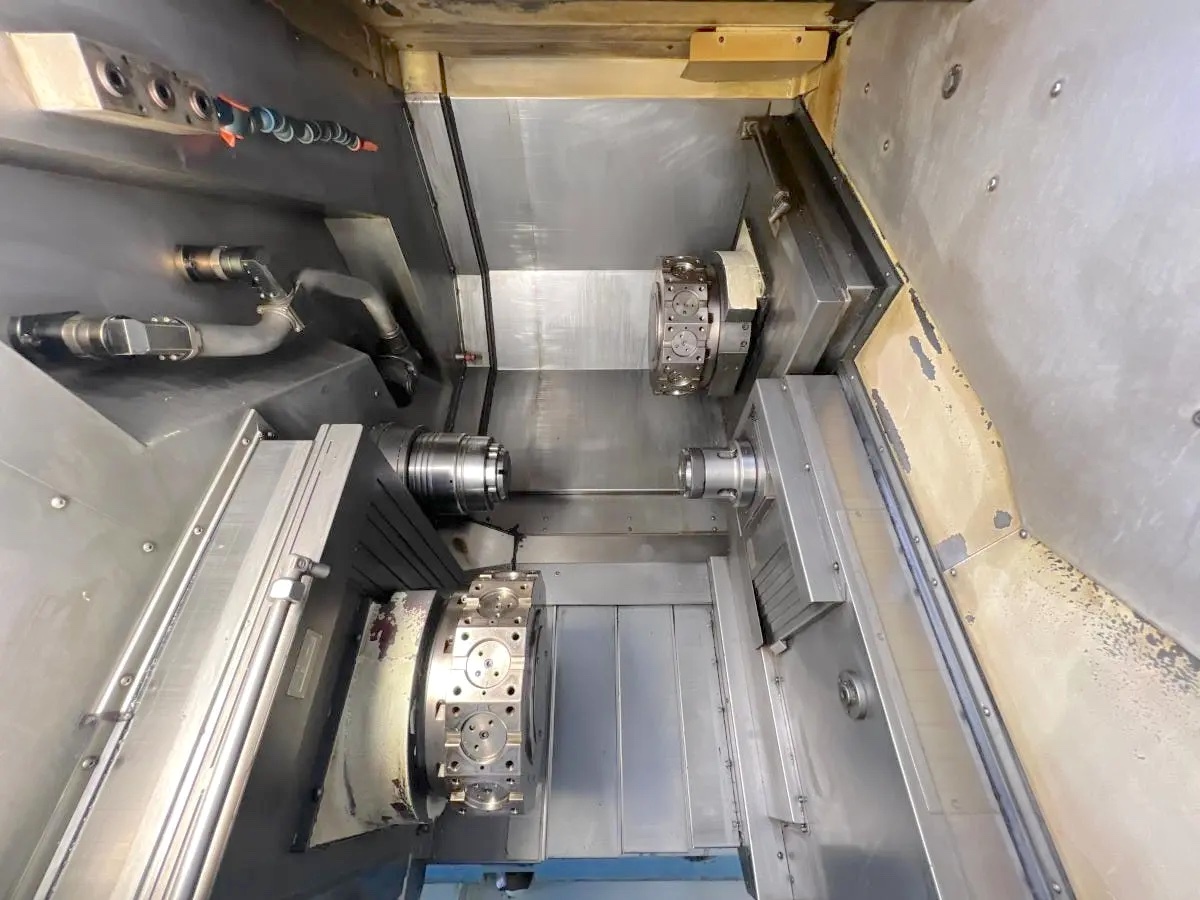

REVOLVER 2
Anzahl Plätze
12
Zeit für Drehung (1 Platz)
0,15 sec.
Anzahl motorisierte Plätze
12
Geschwindigkeit motorisierte Werkzeuge
4000 rpm
Leistung motorisierte Werkzeuge
3,7 Kw
Hub Achse X2
170 mm6,69 in
Schnell Achse X2
18 m/min708,66 ipm
Hub Achse Z2
390 mm15,35 in
Schnell Achse Z2
30 m/min1.181,10 ipm
Hub Achse Y2
90 [-40/+50] mm3,54 [-1,57/+1,97] in
Schnell Achse Y2
9 m/min354,33 ipm
REVOLVER 3
Anzahl Plätze
12
Zeit für Drehung (1 Platz)
0,15 sec.
Anzahl motorisierte Plätze
12
Geschwindigkeit motorisierte Werkzeuge
4000 rpm
Leistung motorisierte Werkzeuge
3,7 Kw
Hub Achse X3
170 mm6,69 in
Schnell Achse X3
18 m/min708,66 ipm
Hub Achse Z3
400 mm15,75 in
Schnell Achse Z3
30 m/min1.181,10 ipm
EXTRA
Gesamtgewicht der Maschine
7200 Kg
Raumbedarf der Maschine
4400x2150x2200 mm173,23x84,65x86,61 in
Werkstückentladeroboter
Workpiece unloading device with conveyor belt
Späneförderer
Si
Werkstückentladeband
Ja
Werkzeugvoreinstellung
Marposs TT30
Kühlmittelpumpe
CTS 20Bar

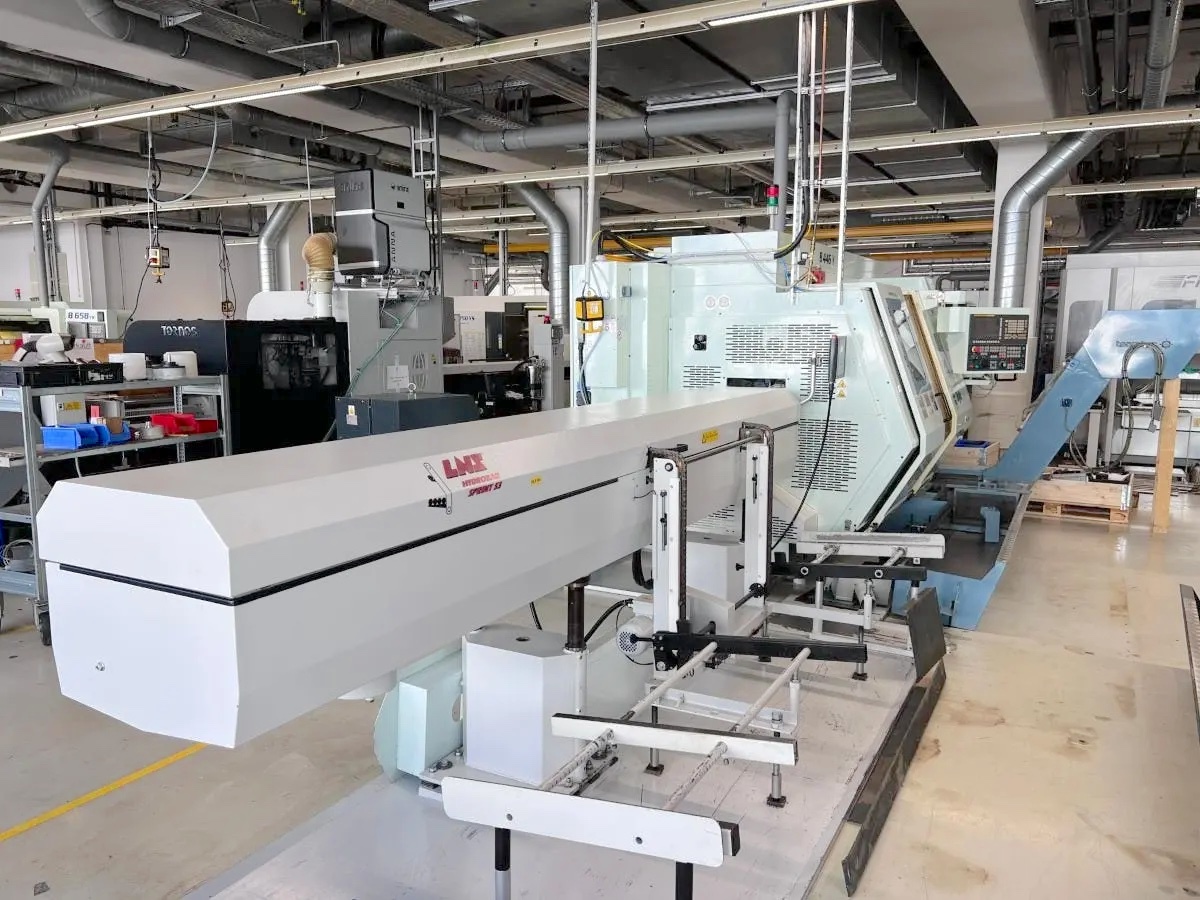

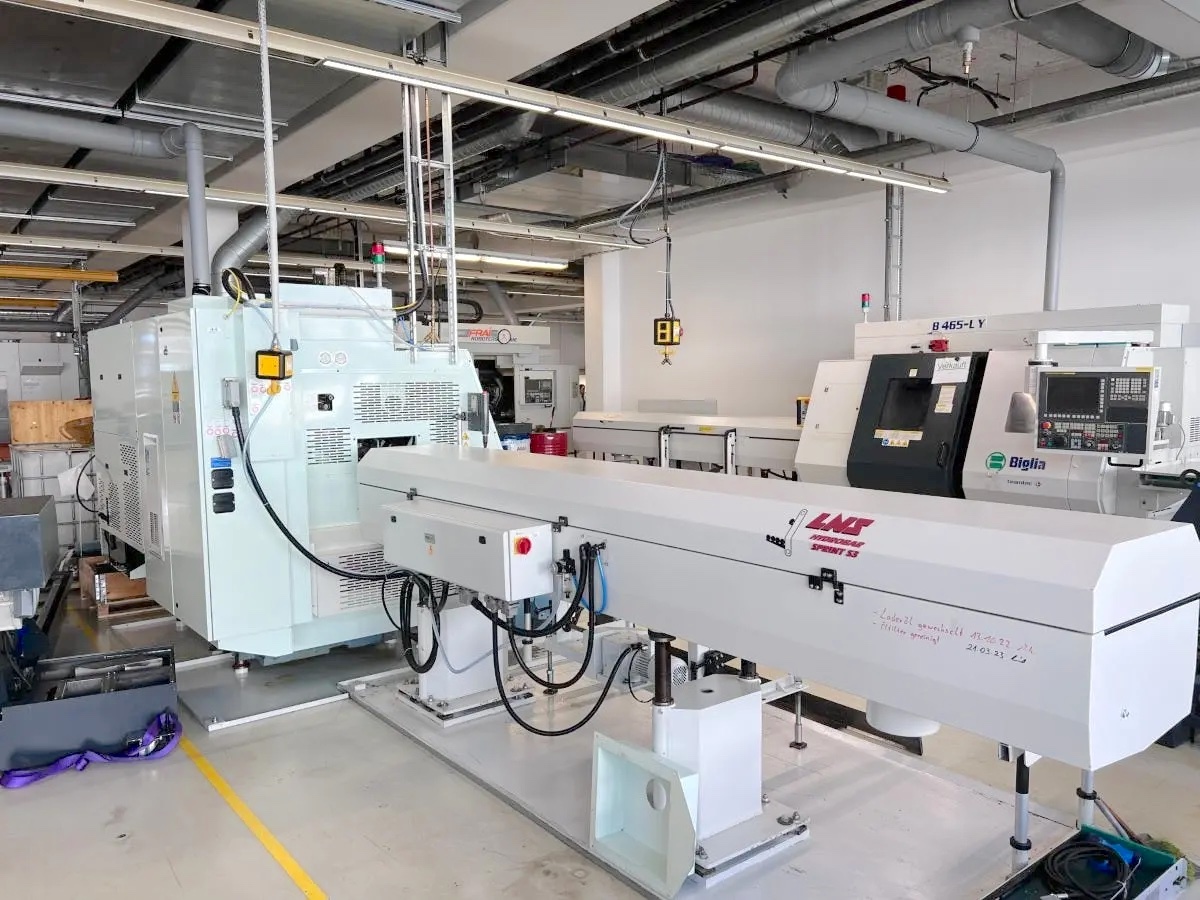

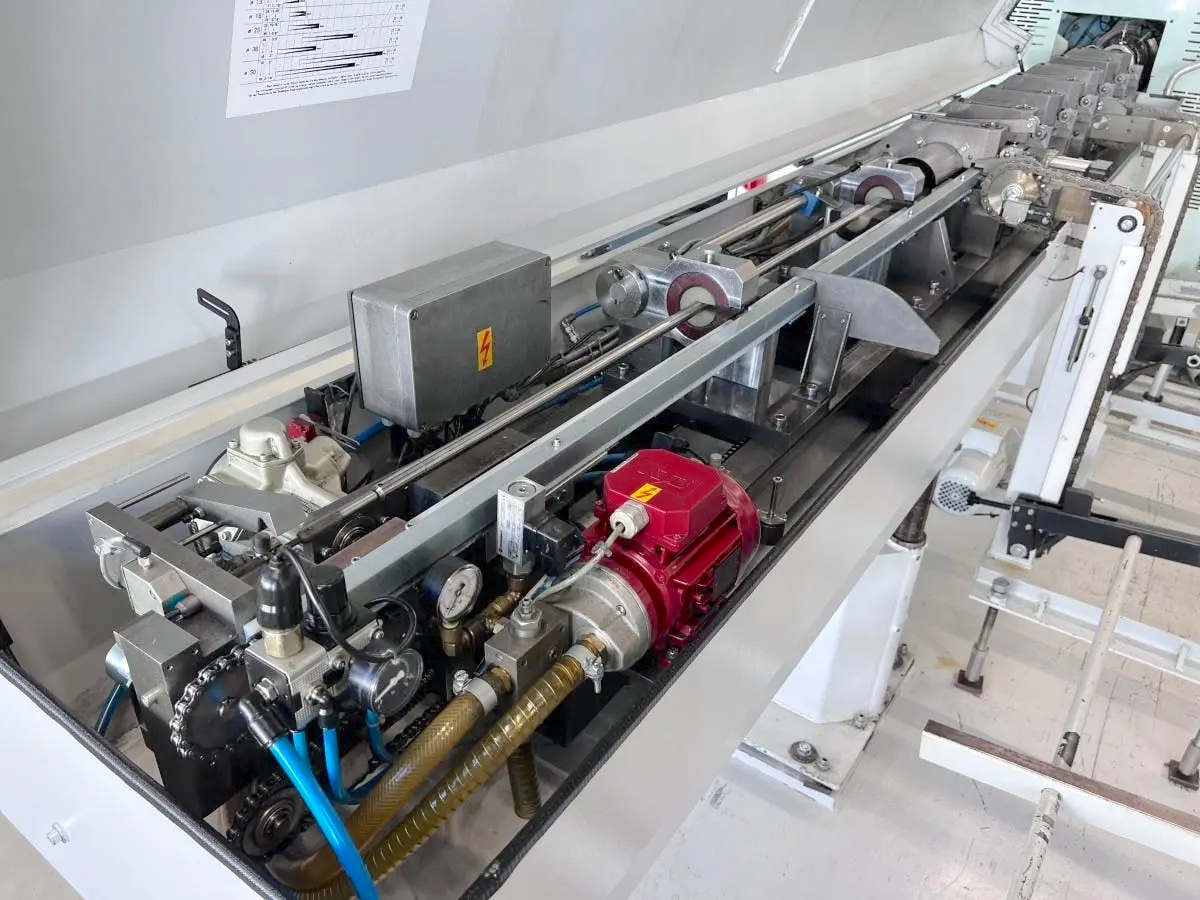

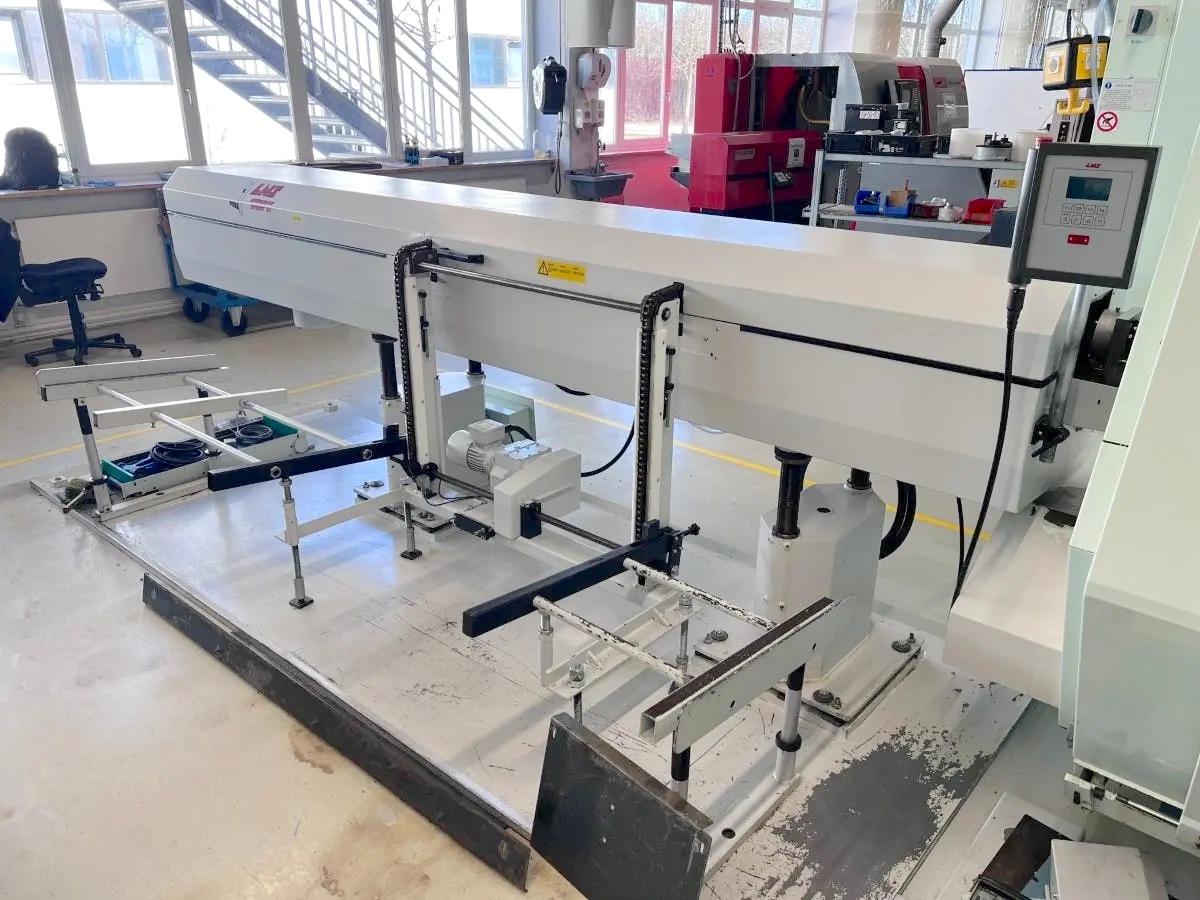

Stangenlademagazin
LNS Hydrobar Sprint S3
Die Informationen auf dieser Seite haben wir nach bestem Wissen und Gewissen und, soweit möglich, von den Herstellern eingeholt. Die Angaben erfolgen nach bestem Wissen, die Richtigkeit kann jedoch nicht garantiert werden. Dementsprechend stellen sie weder eine Zusicherung noch Vertragsbedingungen dar. Wir empfehlen Ihnen, alle wichtigen Details zu überprüfen!
