Kategorie
Drehbänken
Typ
CNC
Marke

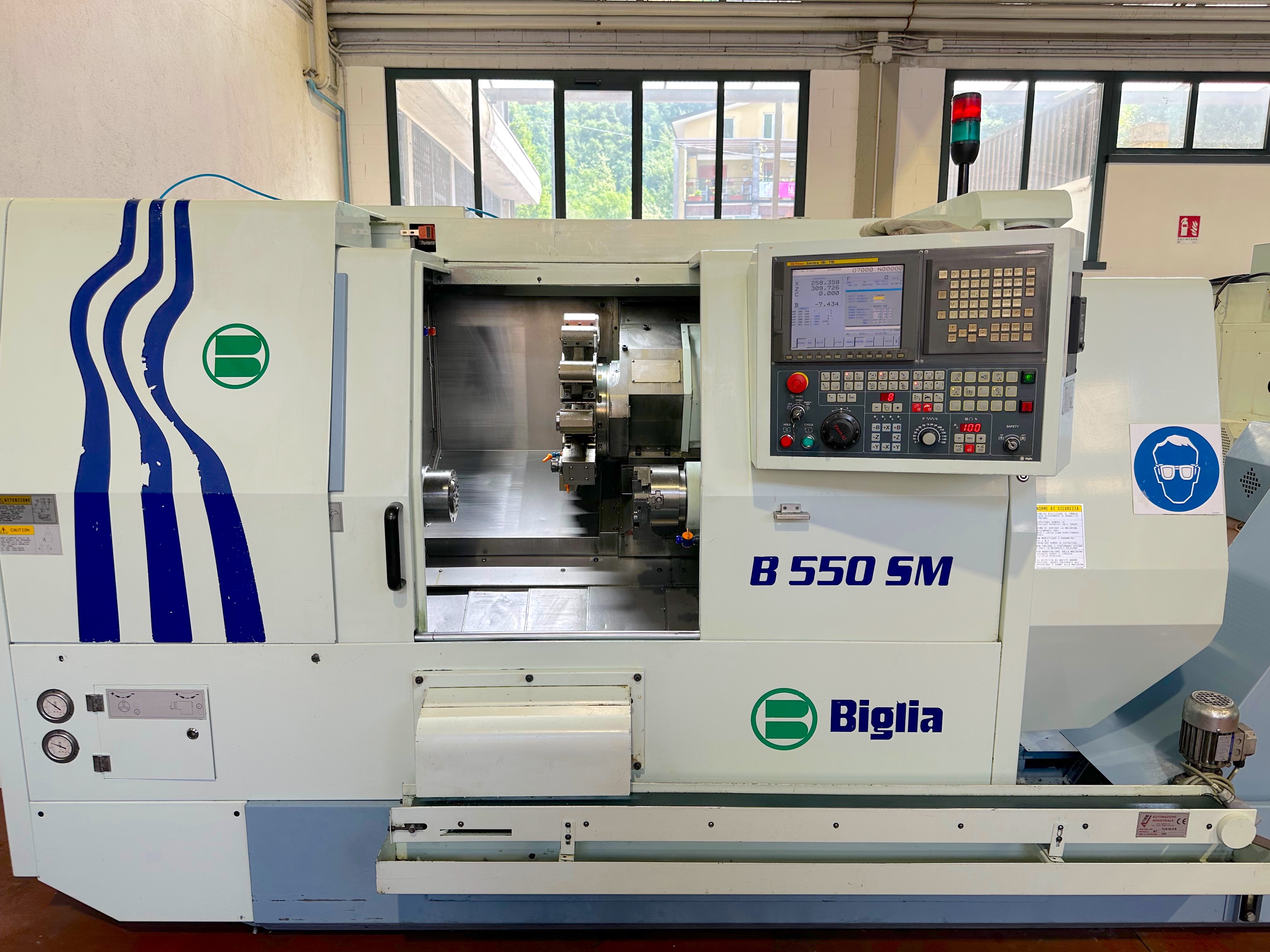

Modell
B550 SM
Kapazität
ø65/296x550 mmø2,56/11,65x21,65 in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Max. von Stange bearbeitbarer Durchmesser
65 mm2,56 in
Max. sekundär bearbeitbarer Durchmesser
296 mm11,65 in
Max. bearbeitbare Länge
550 mm21,65 in
CNC
Antriebe
Fanuc

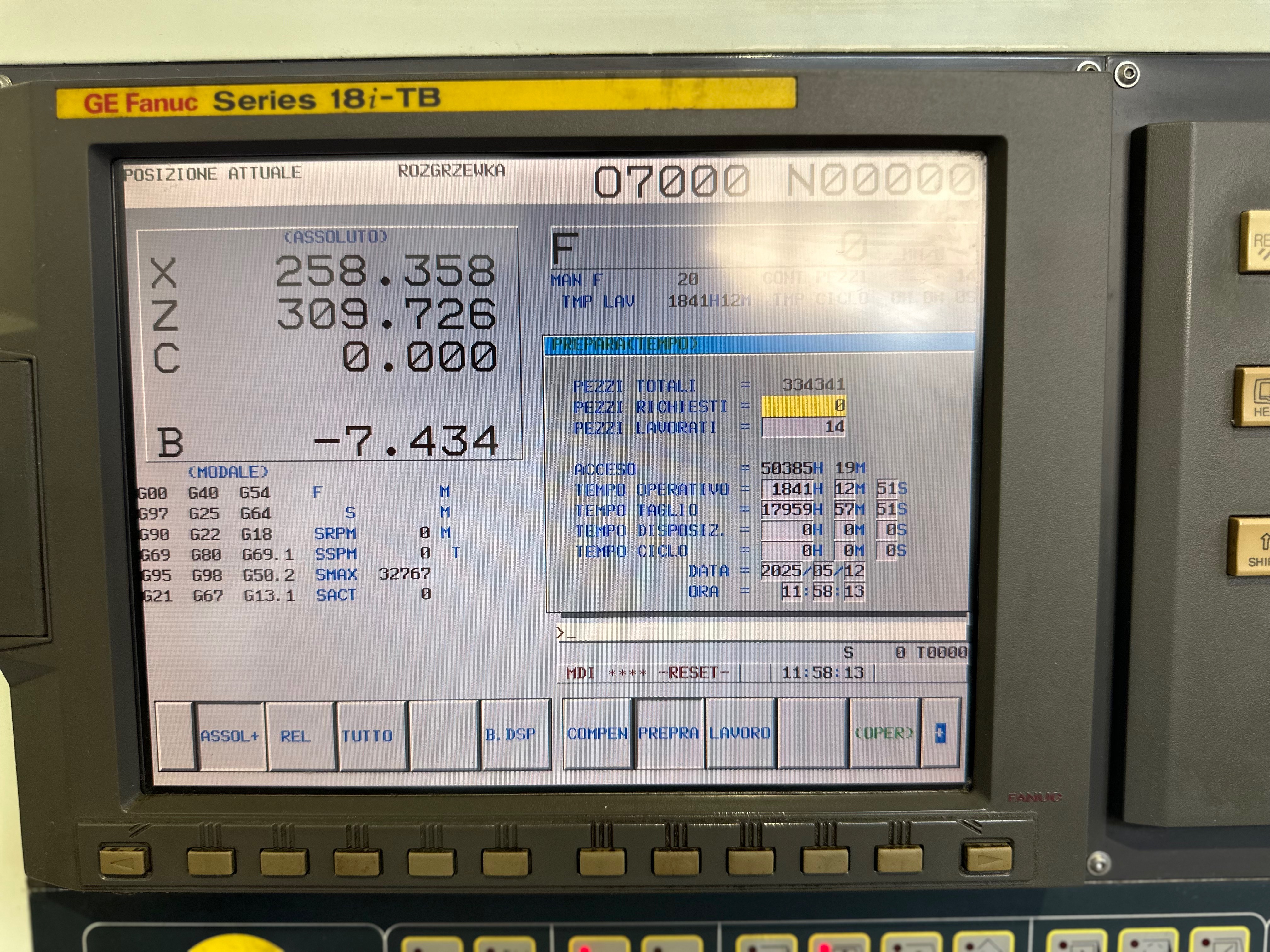

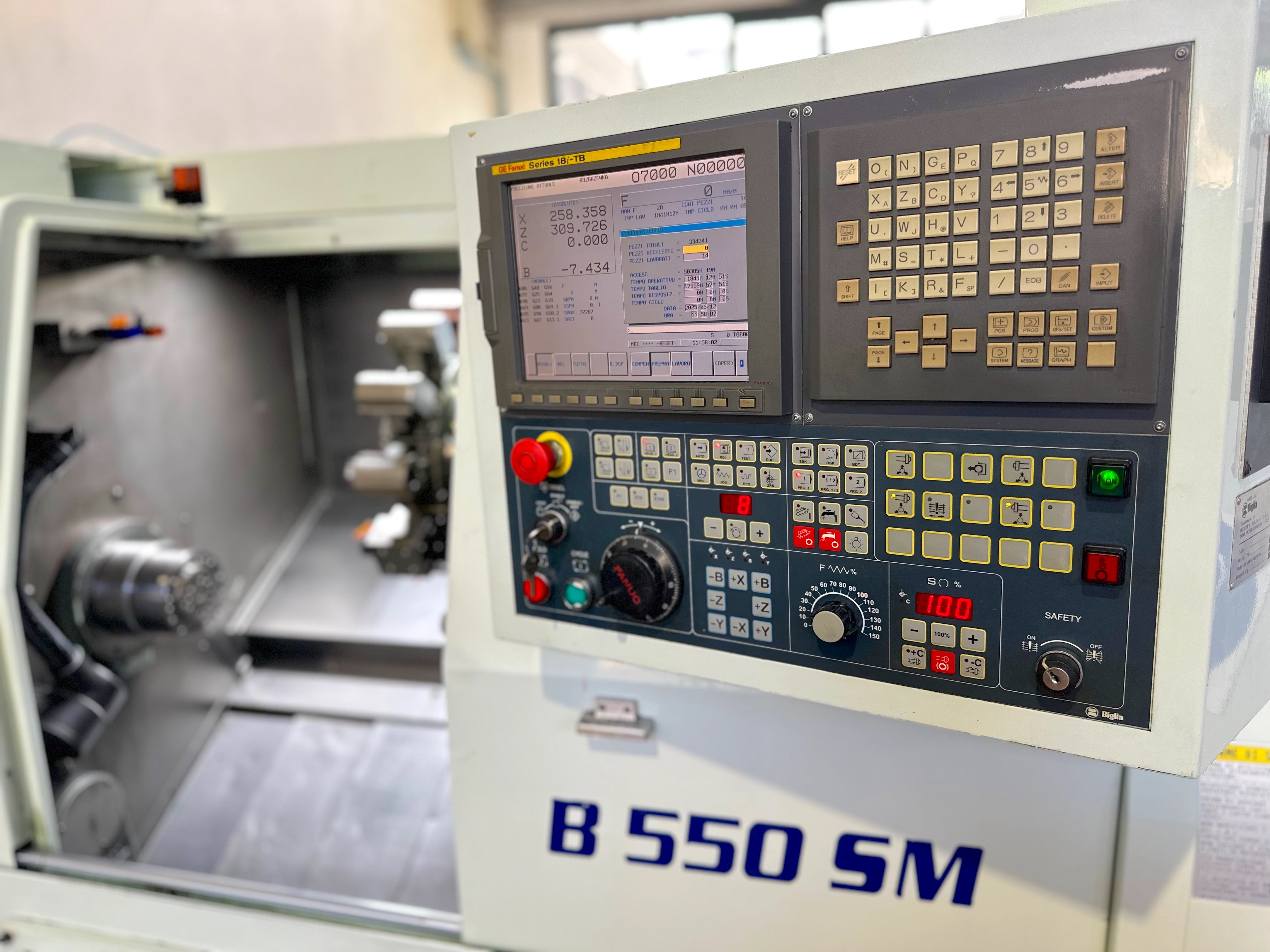

CNC
Fanuc 18i-T
HAUPTSPINDEL
Max. Drehgeschwindigkeit
4000 rpm
Spindelnase
ASA6"
Spindelloch
76 mm2,99 in
Innendurchmesser Lager
110 mm4,33 in
Durchmesser Spannfutter
210/250 mm8,27/9,84 in
Max. Leistung
22/26 Kw
Auflösung Achse C
0,001 °
Geschwindigkeit Achse C
100 Rpm

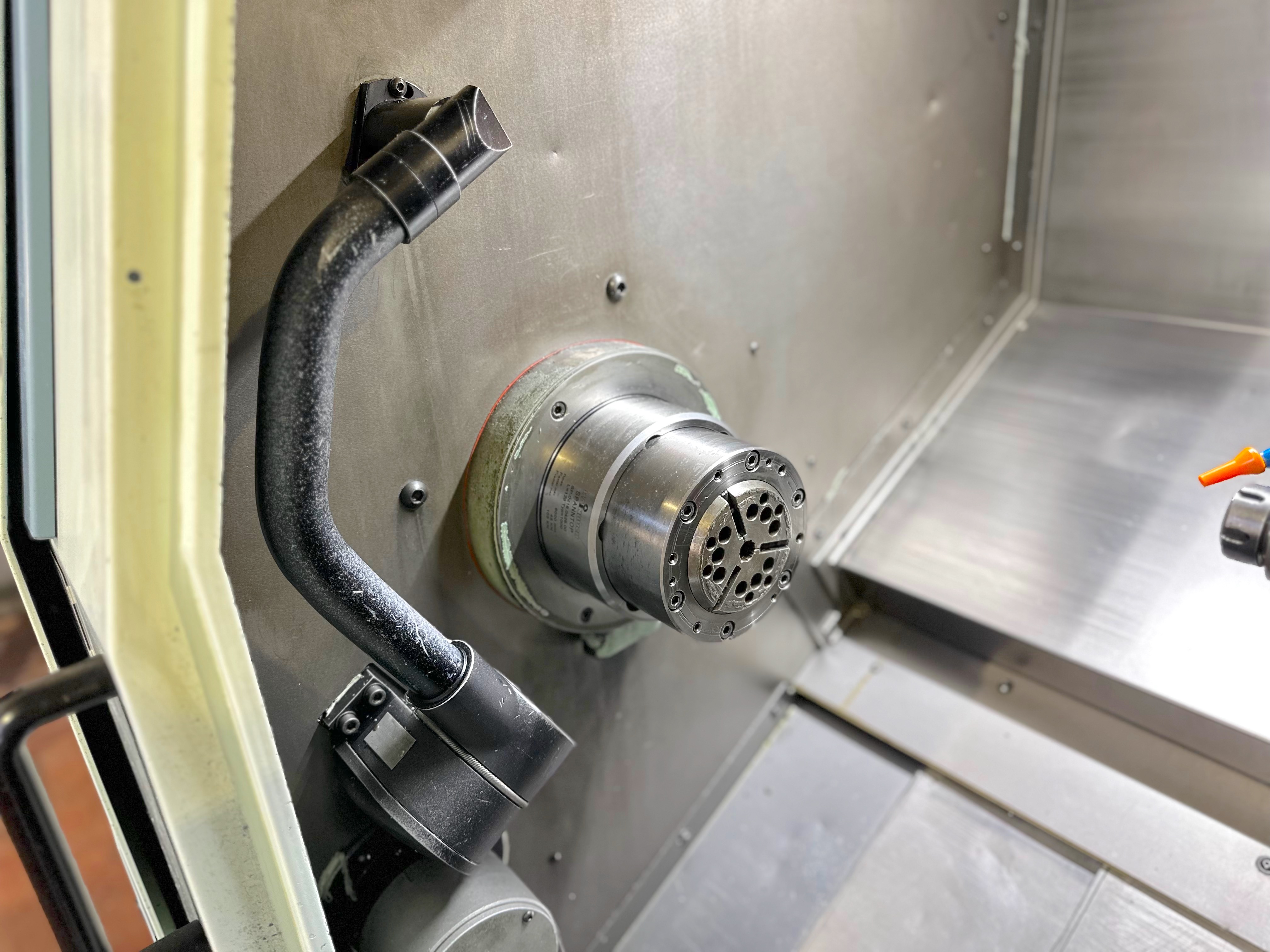

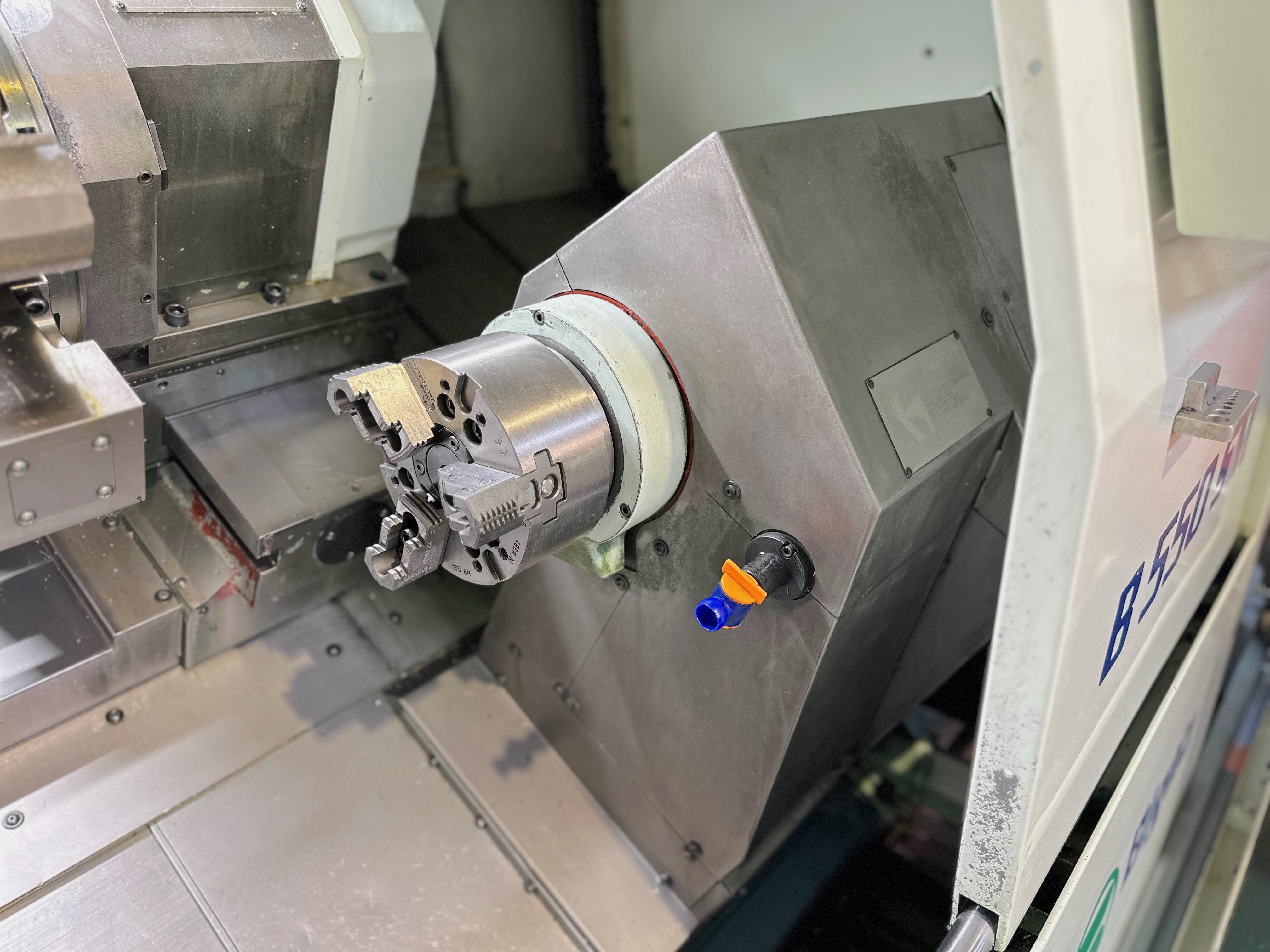

GEGENSPINDEL
Max. Drehgeschwindigkeit
4000 rpm
Spindelnase
ASA5"
Spindelloch
55 mm2,17 in
Innendurchmesser Lager
80 mm3,15 in
Durchmesser Spannfutter
165 mm6,50 in
Max. Leistung
7,5 Kw
Auflösung Achse C
0,001 °
Geschwindigkeit Achse C
100 Rpm
Automatische Positionierung Achse B
495 mm19,49 in
Schnell Achse B
24 m/min944,88 ipm

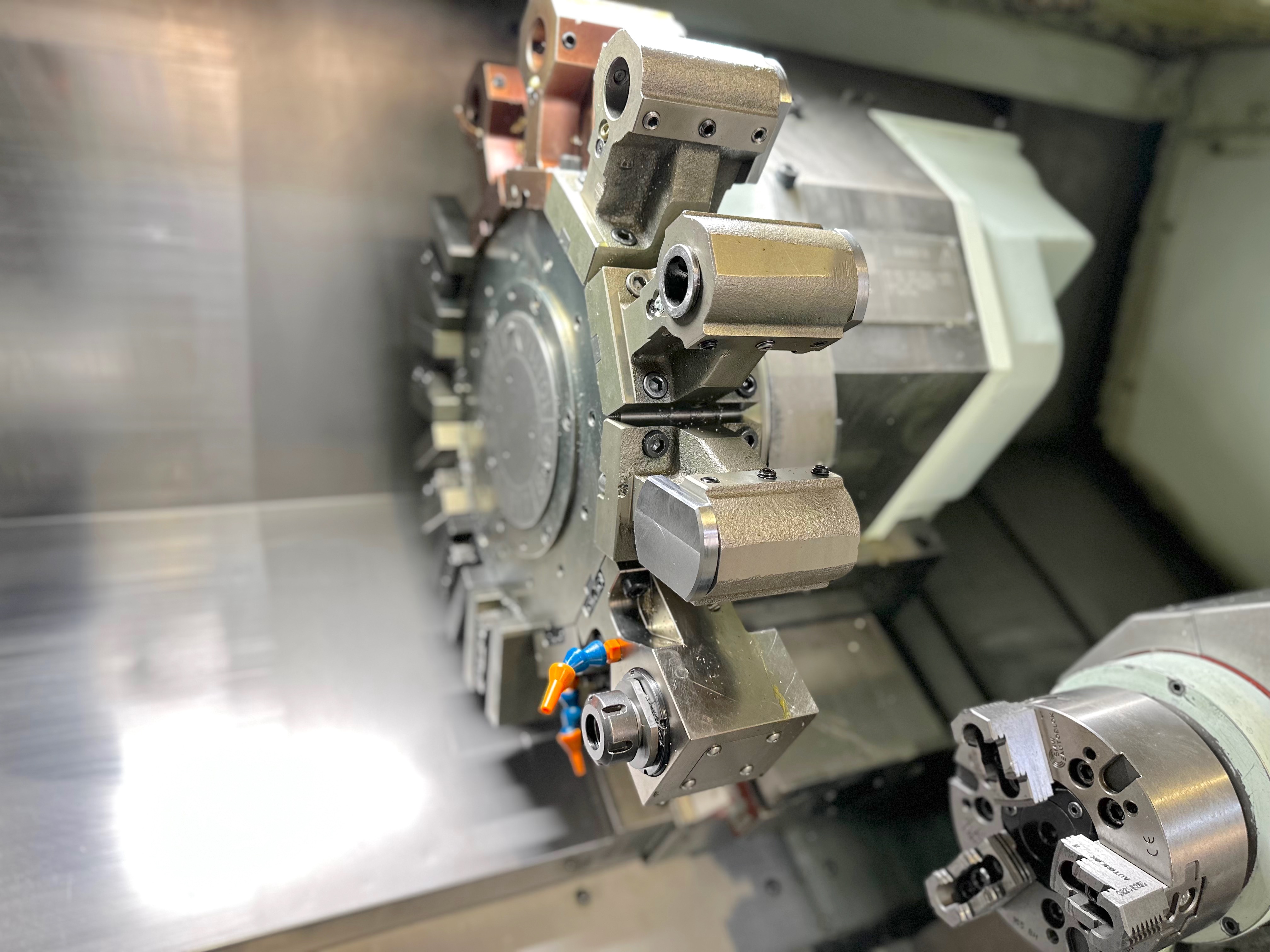

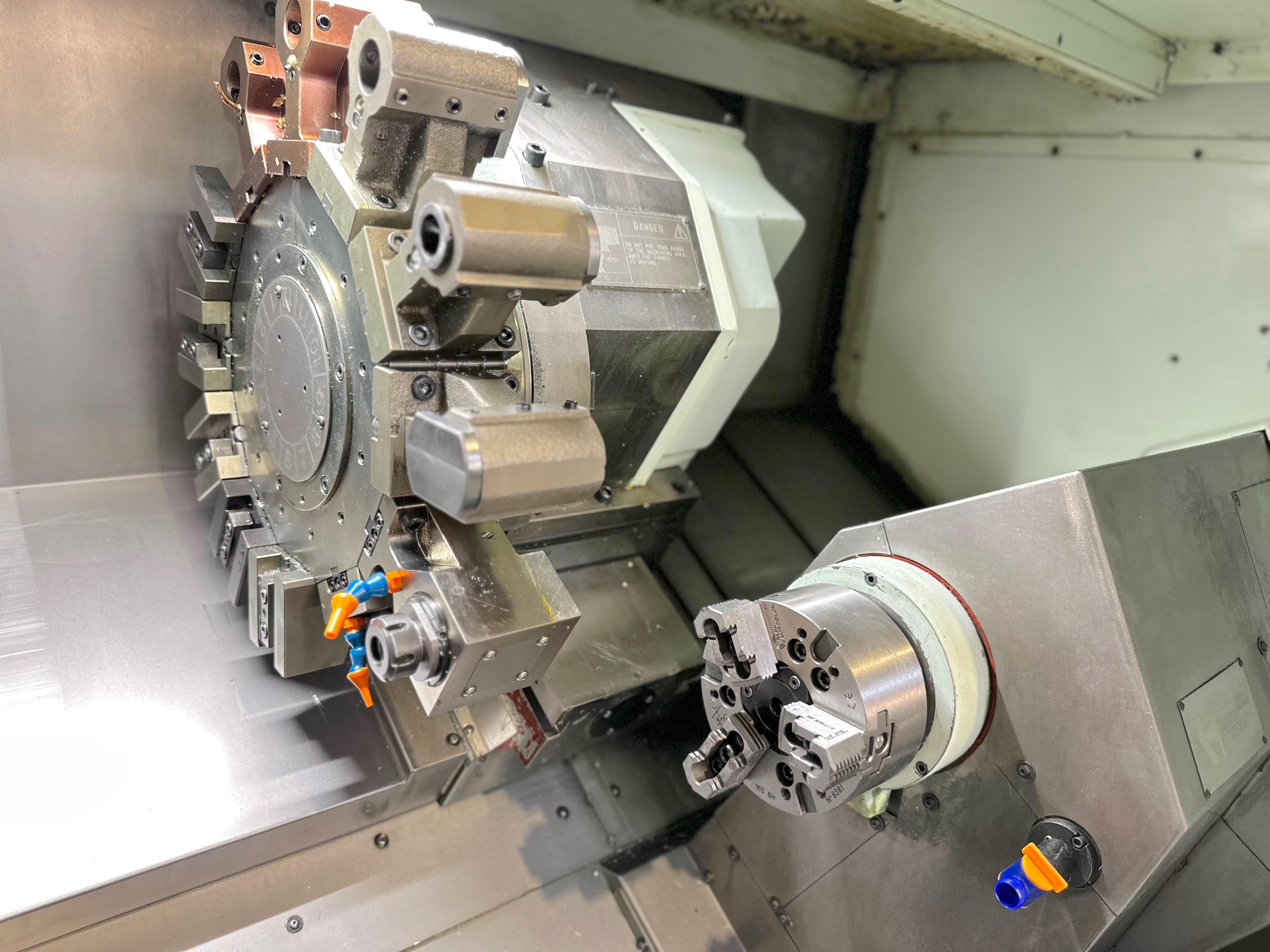

REVOLVER 1
Anzahl Plätze
12
Zeit für Drehung (1 Platz)
0,15 sec.
Anzahl motorisierte Plätze
12
Geschwindigkeit motorisierte Werkzeuge
3000 rpm
Leistung motorisierte Werkzeuge
3,7 Kw
Hub Achse X1
173 mm6,81 in
Schnell Achse X1
20 m/min787,40 ipm
Hub Achse Z1
550 mm21,65 in
Schnell Achse Z1
20 m/min787,40 ipm
EXTRA
Gesamtgewicht der Maschine
4600 Kg
Raumbedarf der Maschine
4230x1980x1900 mm166,54x77,95x74,80 in
Werkstückentladeroboter
si
Späneförderer
si
Werkstückentladeband
Ja
