Kategorie
Drehbänken
Typ
Multi-tasking
Marke
Modell

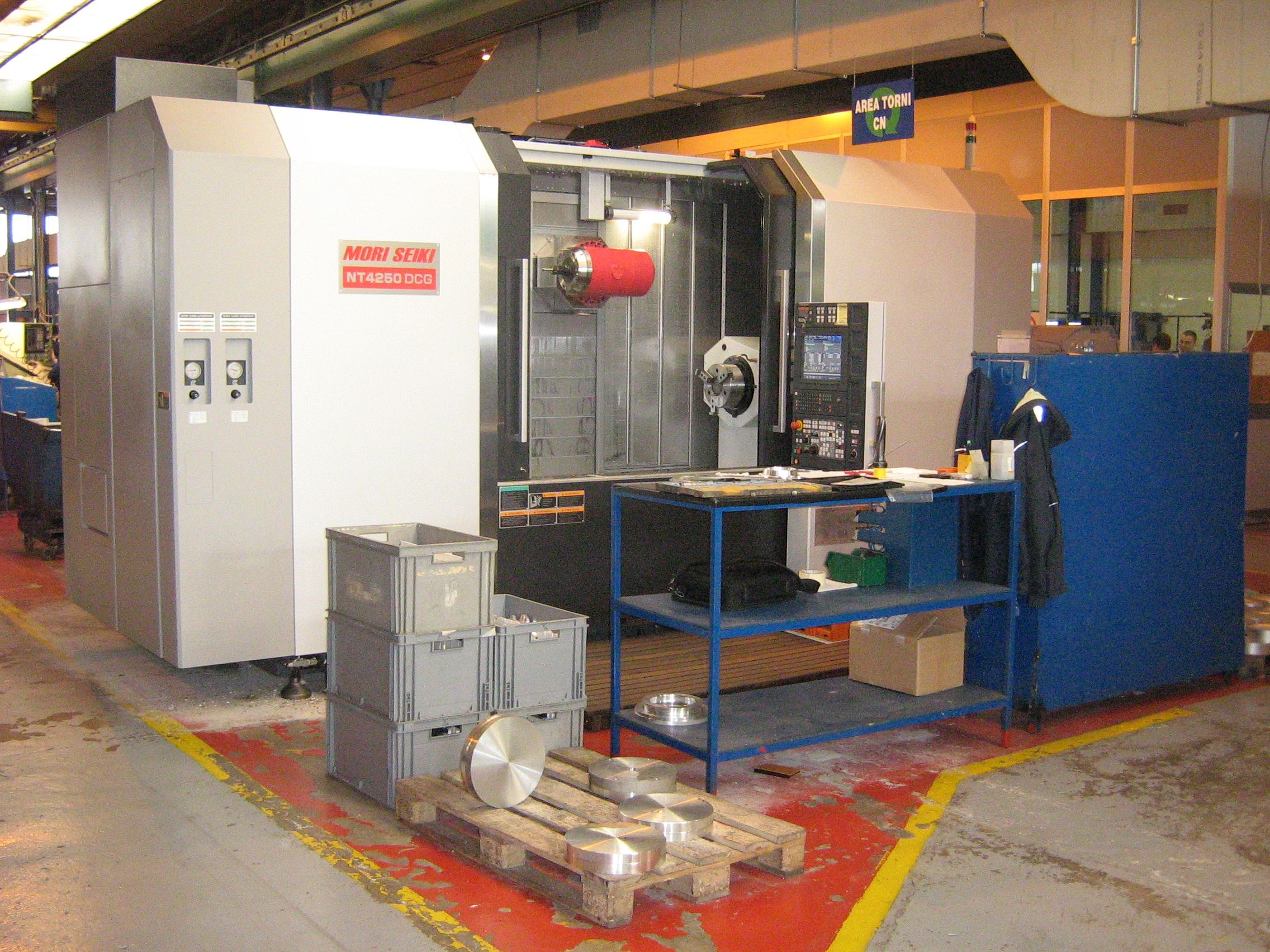

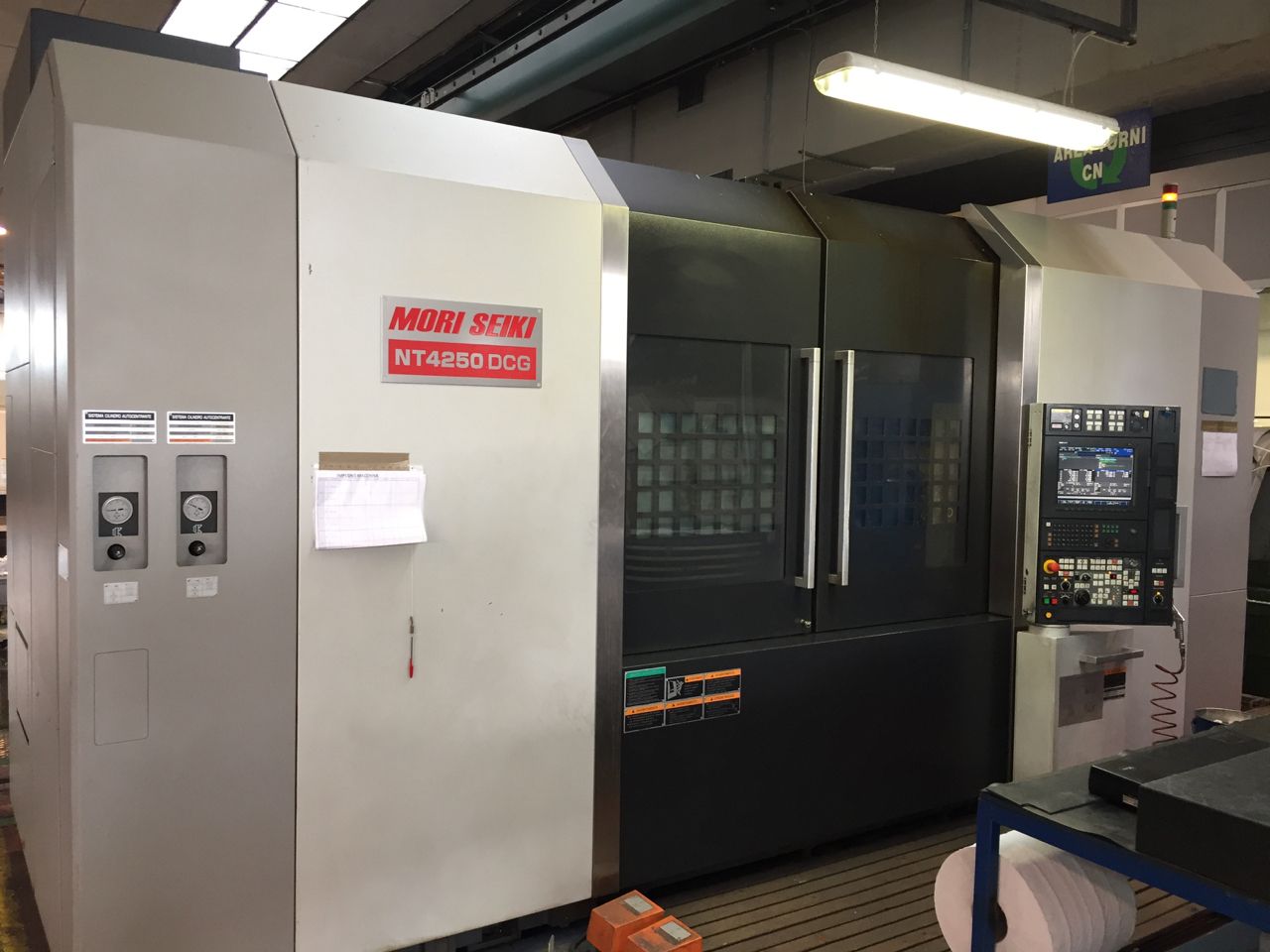

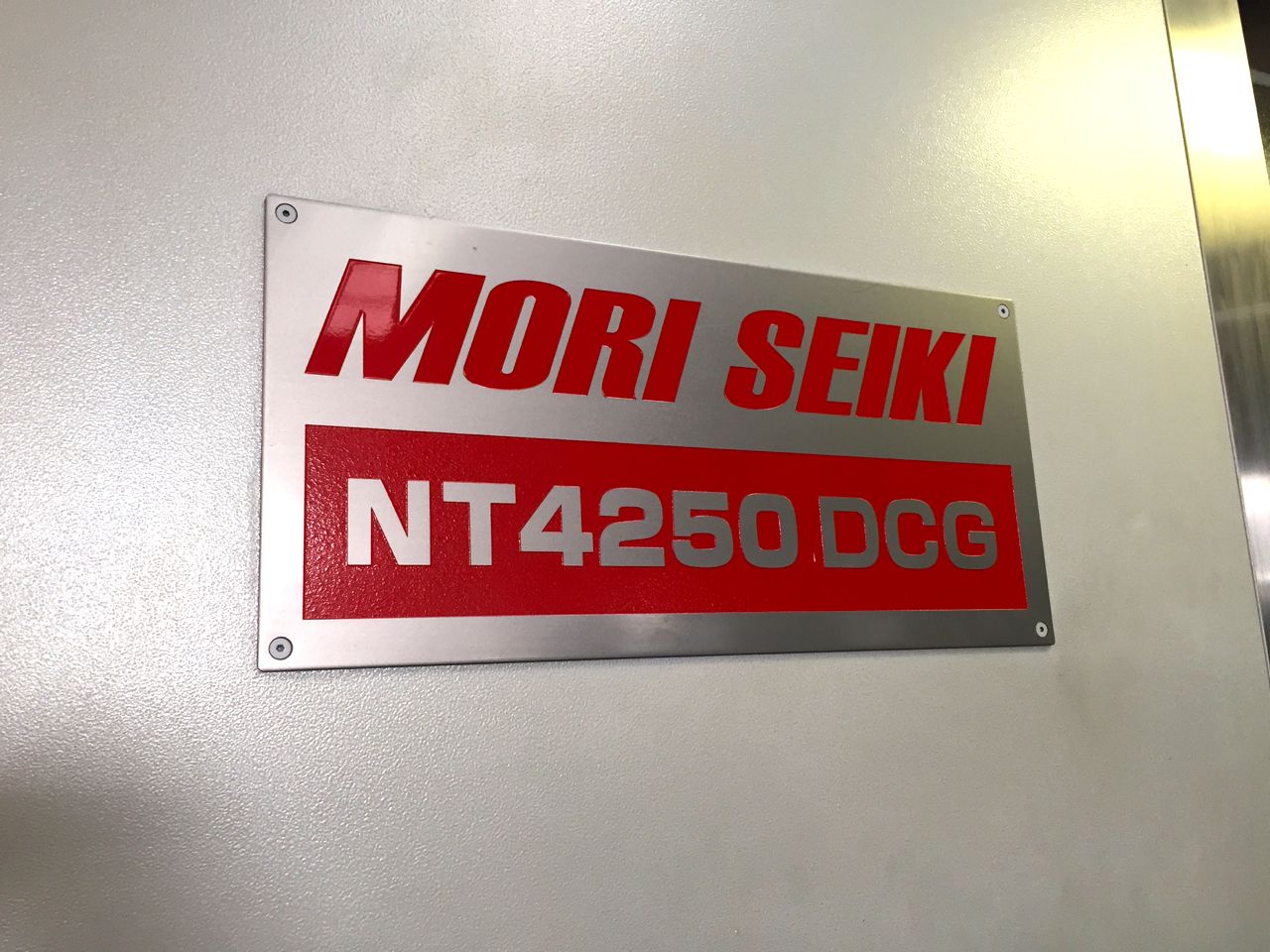

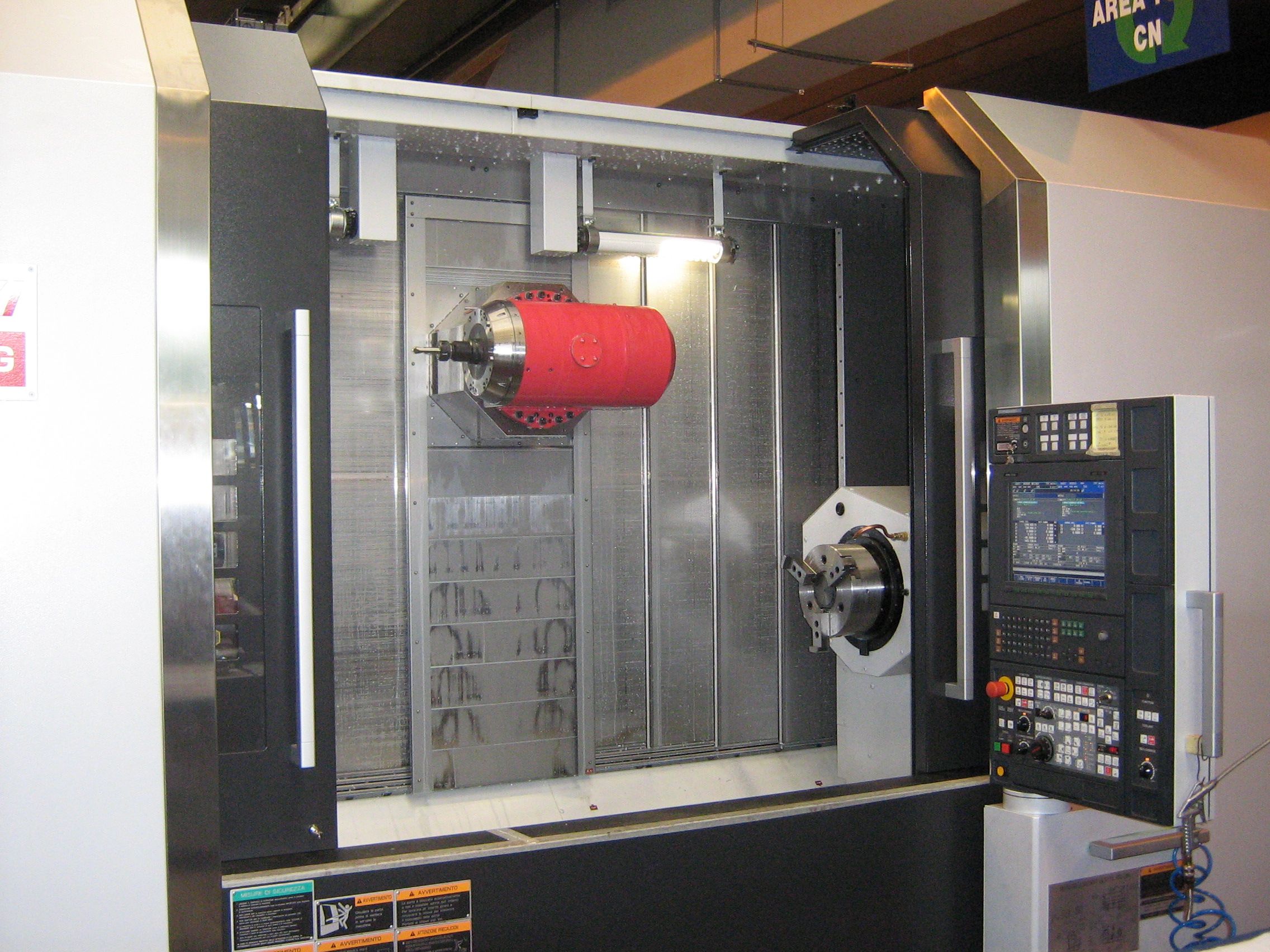

NT4250DCG 1500SZ
Kapazität
ø730x1542 mmø28,74x60,71 in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Max. von Stange bearbeitbarer Durchmesser
80 mm3,15 in
Max. Werkstückdurchmesser
730 mm28,74 in
Max lunghezza tornibile
1542 mm60,71 in
Diametro massimo sul carro
660 mm25,98 in
HAUPTSPINDEL
Max. Drehgeschwindigkeit
4000 rpm
Spindelnase
ASA8”
Spindelloch
91 mm3,58 in
Innendurchmesser Lager
140 mm5,51 in
Max. Drehmoment
723 Nm
Auflösung Achse C
0,0001 °
Max. Leistung
26/22 Kw
Geschwindigkeit Achse C
250 Rpm
Durchmesser Spannfutter
254 mm10,00 in

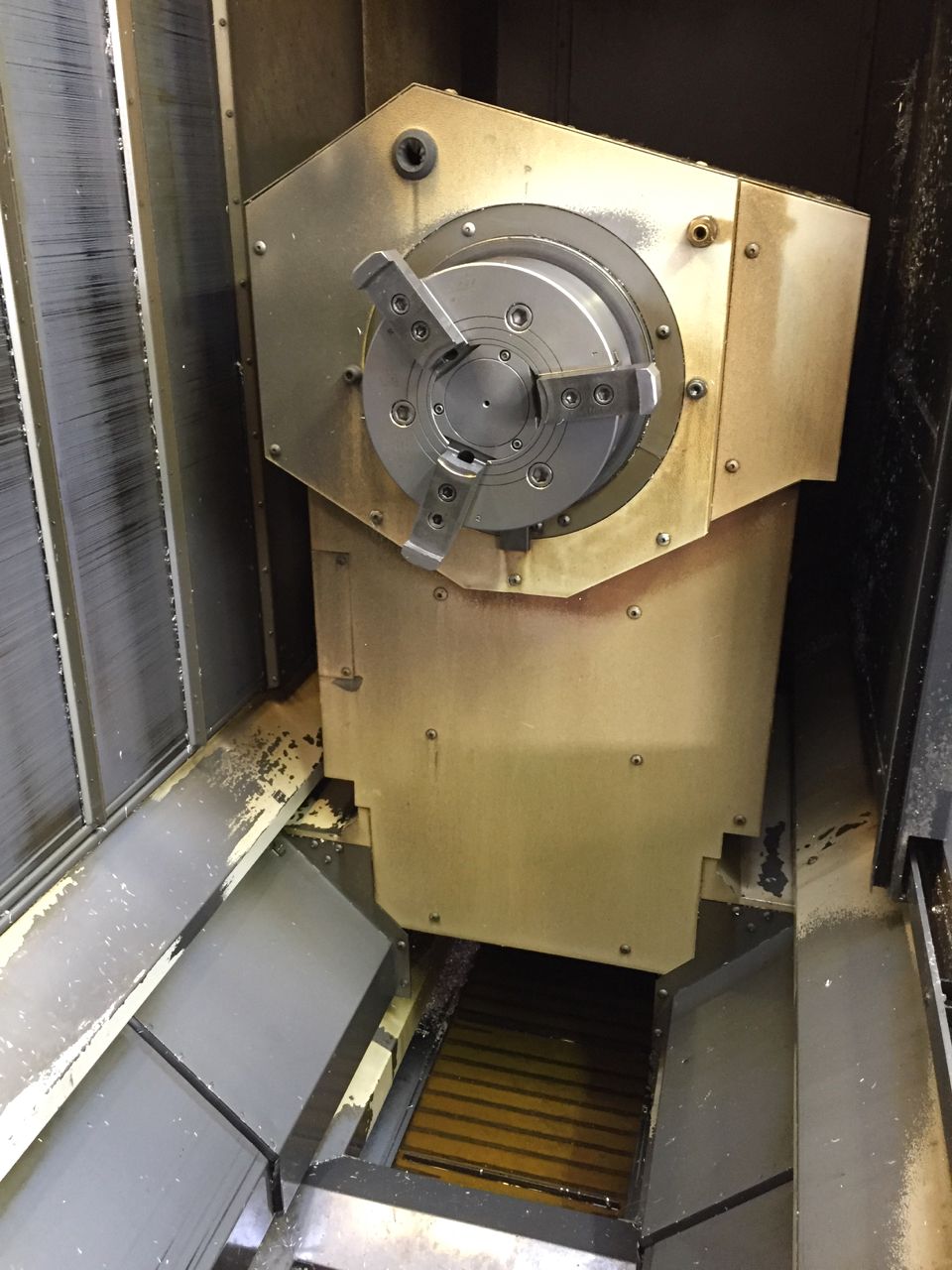

GEGENSPINDEL
Max. Drehgeschwindigkeit
4000 rpm
Spindelnase
ASA8”
Spindelloch
91 mm3,58 in
Innendurchmesser Lager
140 mm5,51 in
Max. Drehmoment
723 Nm
Auflösung Achse C
0,0001 °
Max. Leistung
22/18,5 Kw
Geschwindigkeit Achse C
250 Rpm
Durchmesser Spannfutter
254 mm10,00 in

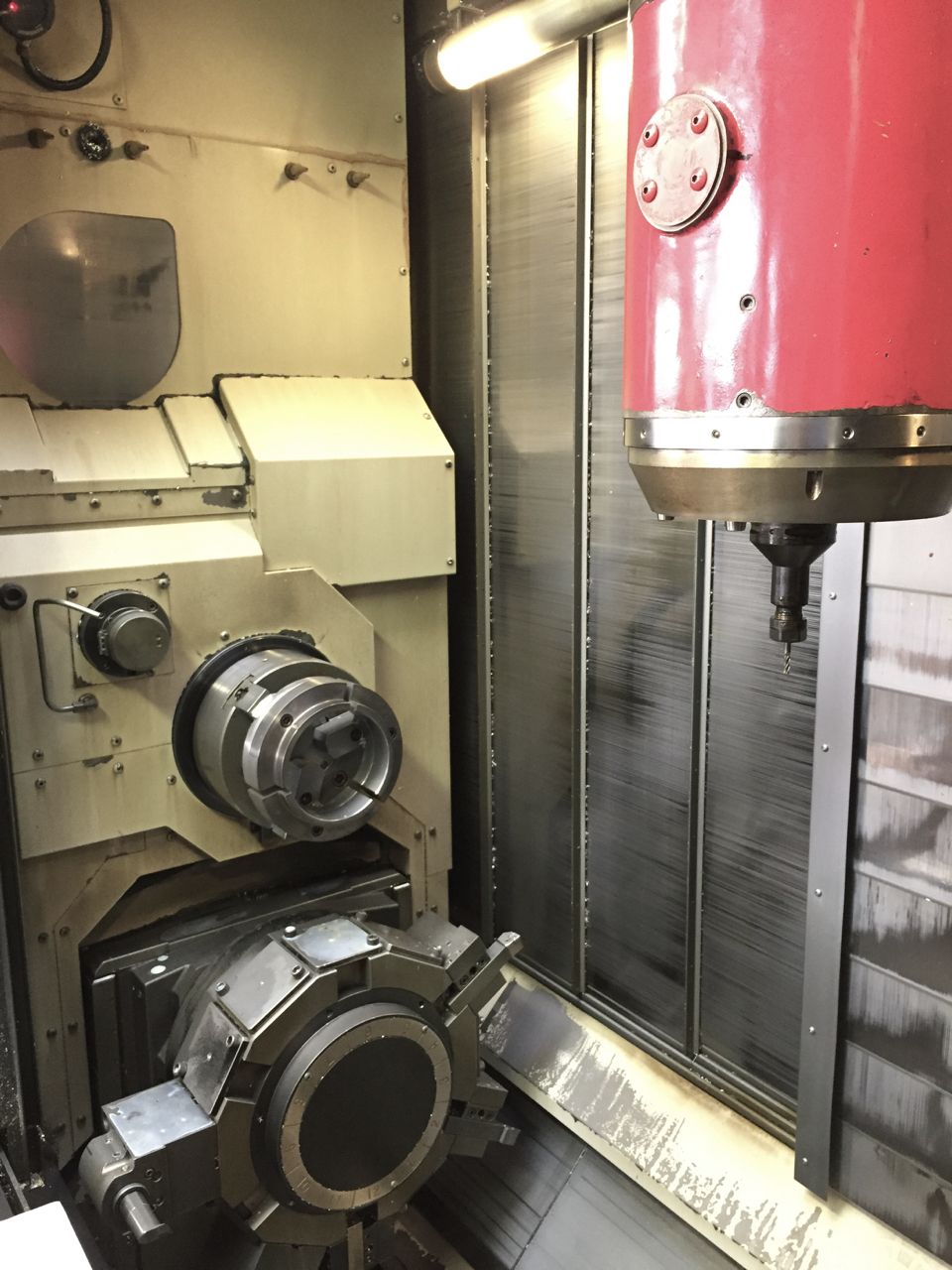

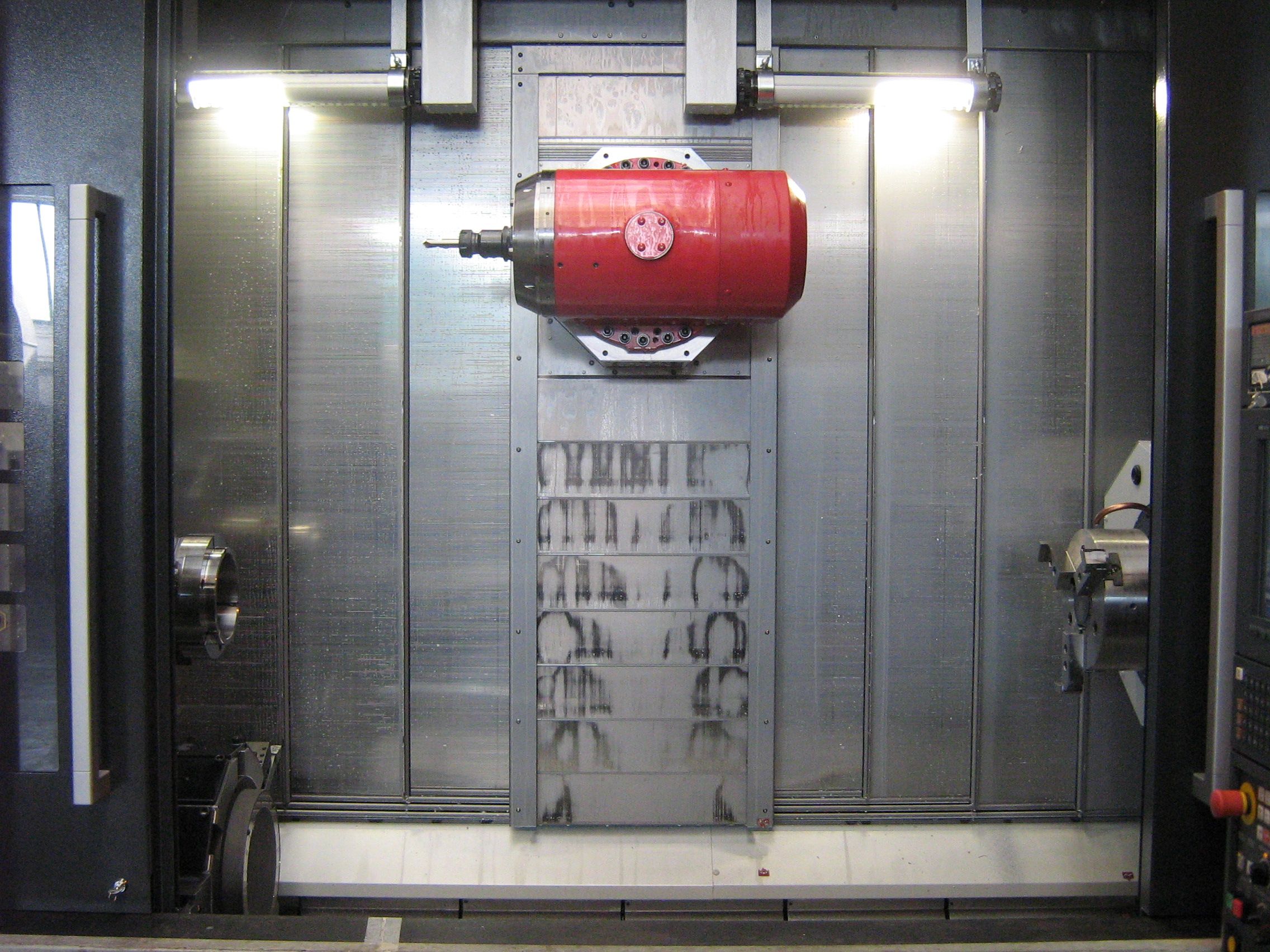

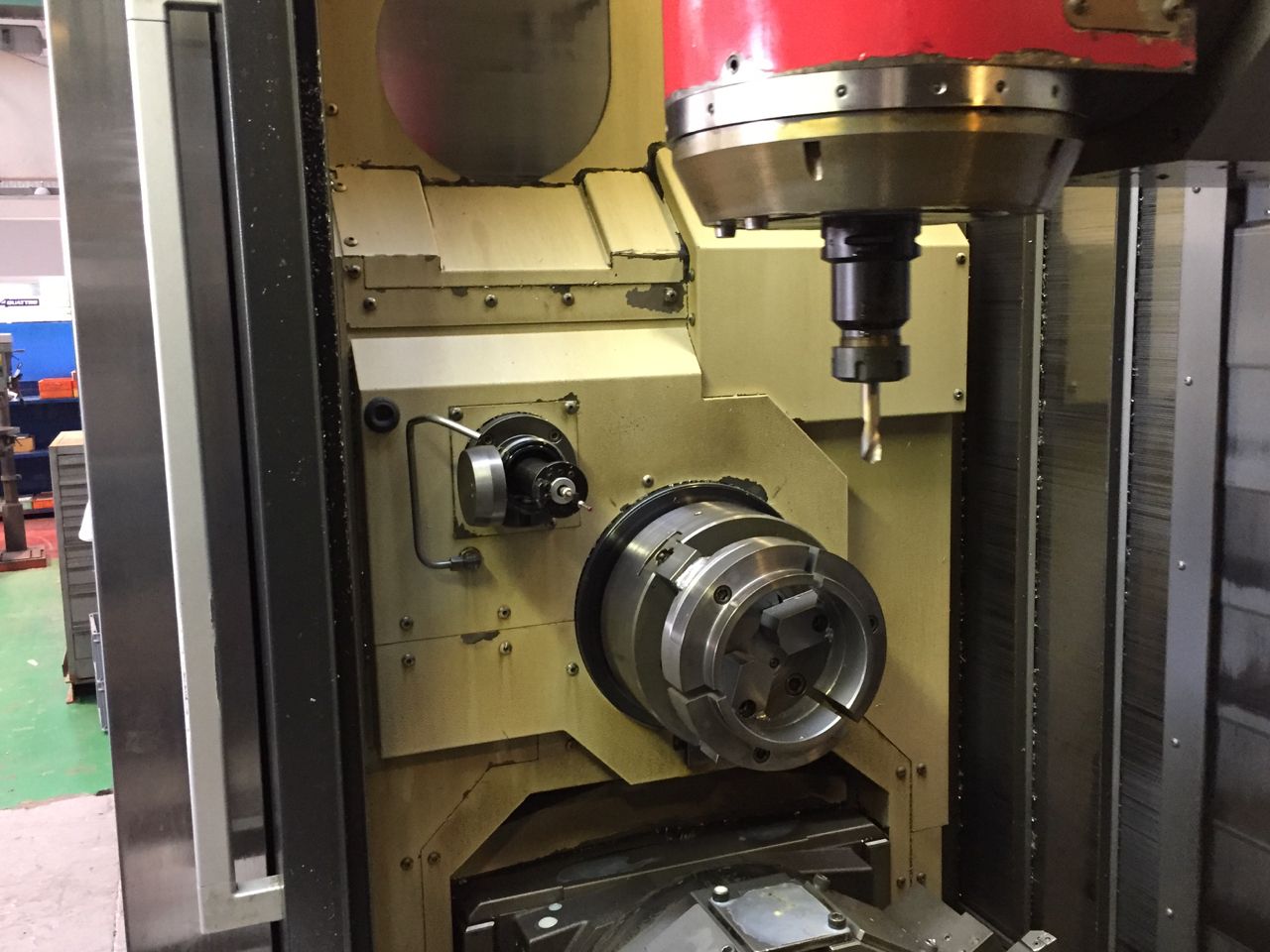

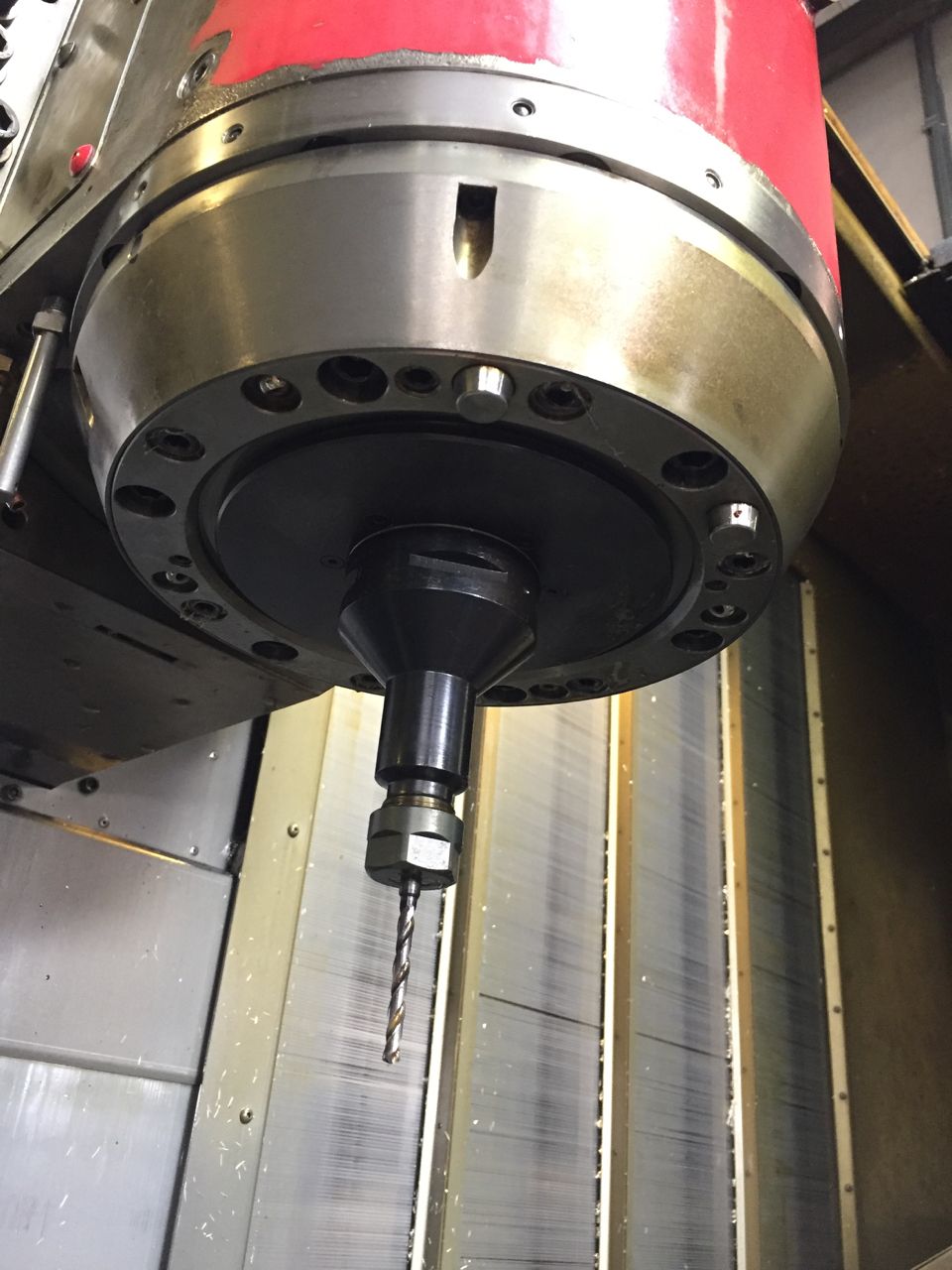

FRäSSPINDELSTOCK
Spindelaufnahme
CAPTO C6
Spindelgeschwindigkeit
12000 rpm
Auflösung Achse B
0,0001 °
Drehmoment Spindel
120 Nm
Leistung der Spindel
18,5/11 Kw
Schnell Achse X
50 m/min1.968,50 ipm
Schnell Achse Z
50 m/min1.968,50 ipm
Schnell Achse Y
30 m/min1.181,10 ipm
Hub Achse X
750 mm29,53 in
Hub Achse Z
1550+100(ATC) mm61,02+3,94(ATC) in
Hub Achse Y
+/-210 mm+/-8,27 in
Anzahl Plätze
∞
Arbeitsbereich Achse B
240° (+/- 120) °

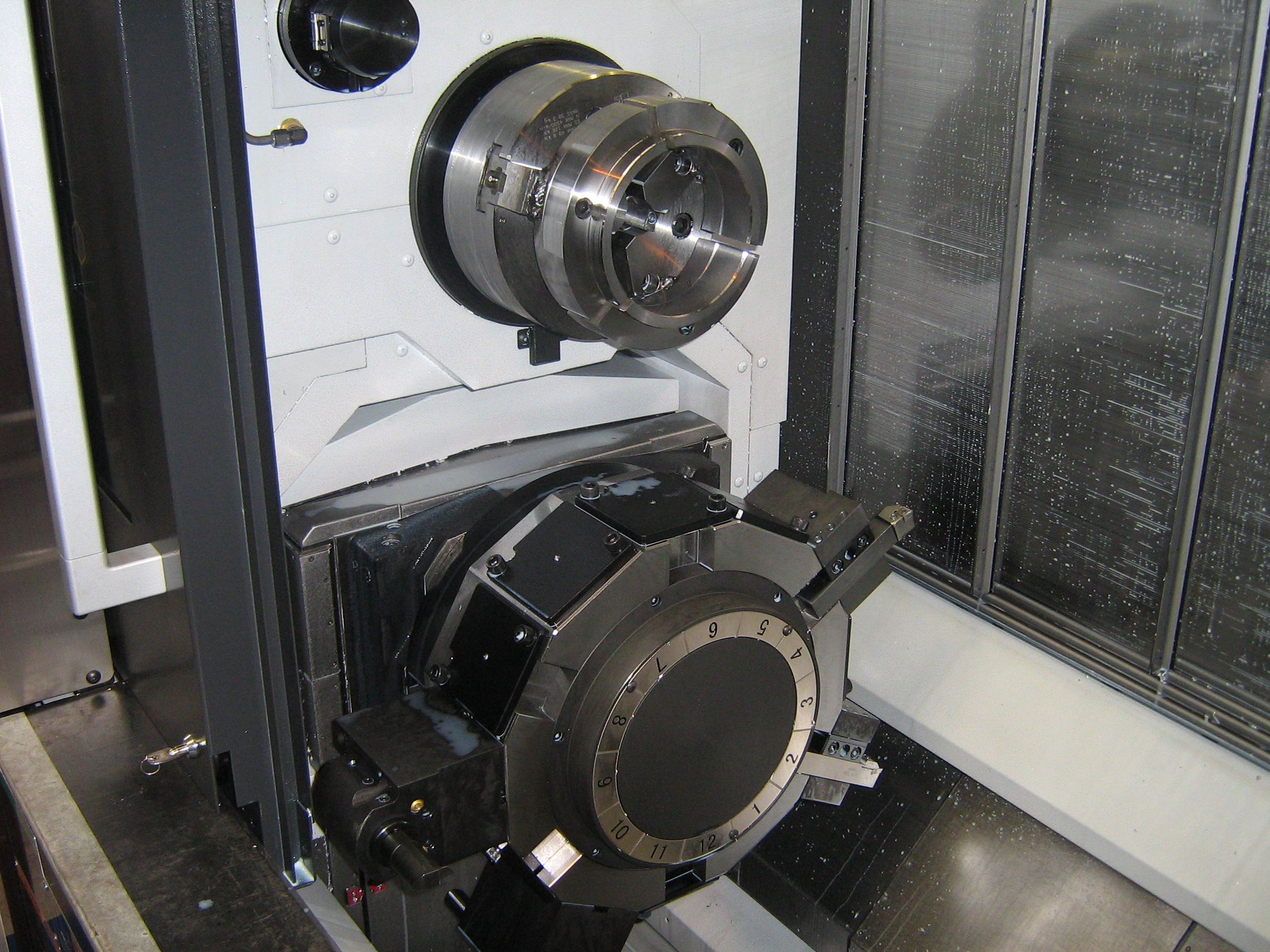

UNTERER REVOLVER
Anzahl Plätze
12
Anzahl motorisierte Plätze
12
Geschwindigkeit motorisierte Werkzeuge
6000 rpm
Drehmoment motorisierte Werkzeuge
40 Nm
Leistung motorisierte Werkzeuge
5,5/3,7 Kw
Schnell Achse X2
50 m/min1.968,50 ipm
Schnell Achse Z2
50 m/min1.968,50 ipm
Hub Achse X2
195 mm7,68 in
Hub Achse Z2
1525 mm60,04 in
Zeit für Drehung (1 Platz)
0,28 sec.
ATC
Positionen
100
Max. Länge Werkzeug
400 mm15,75 in

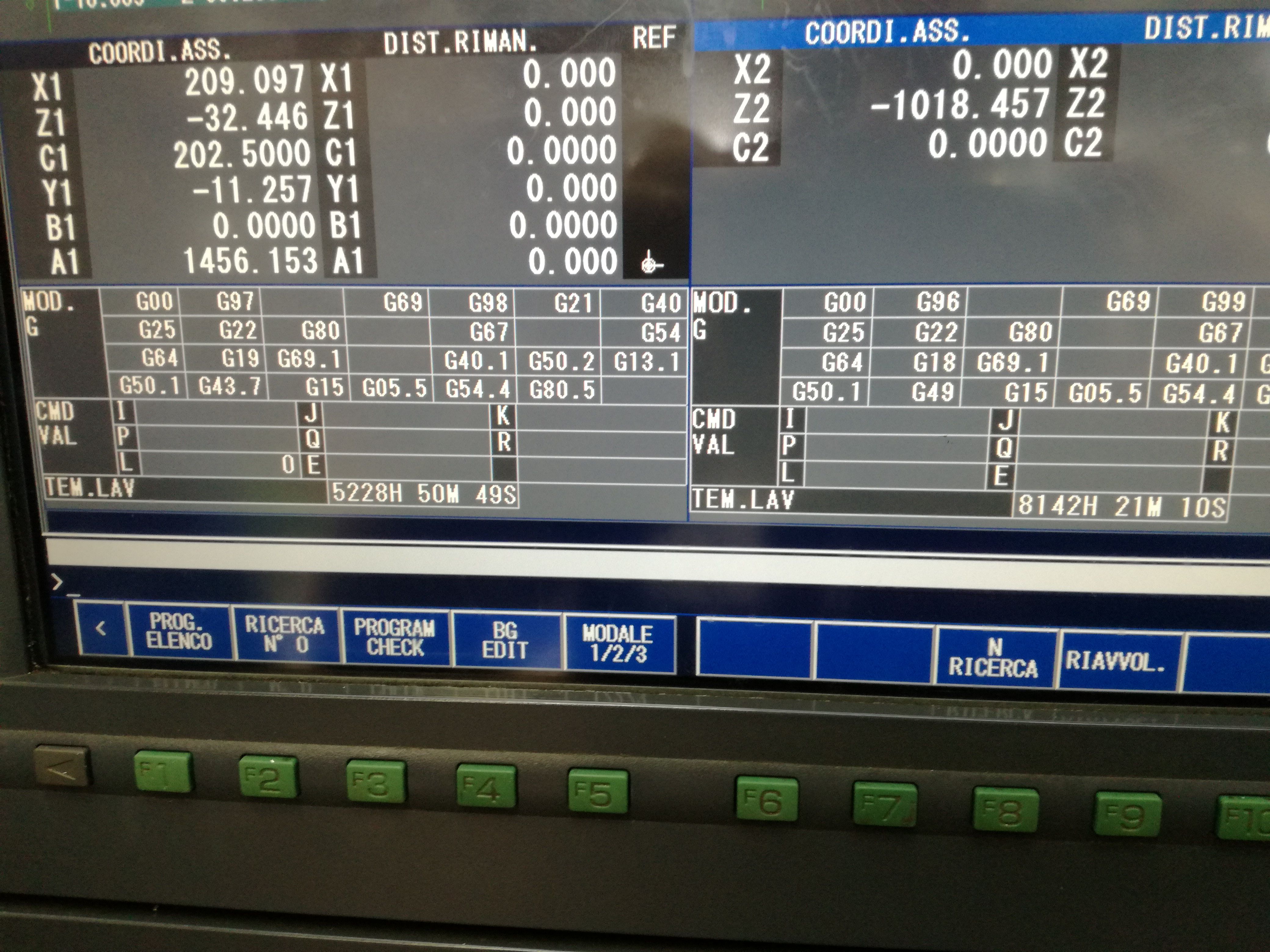

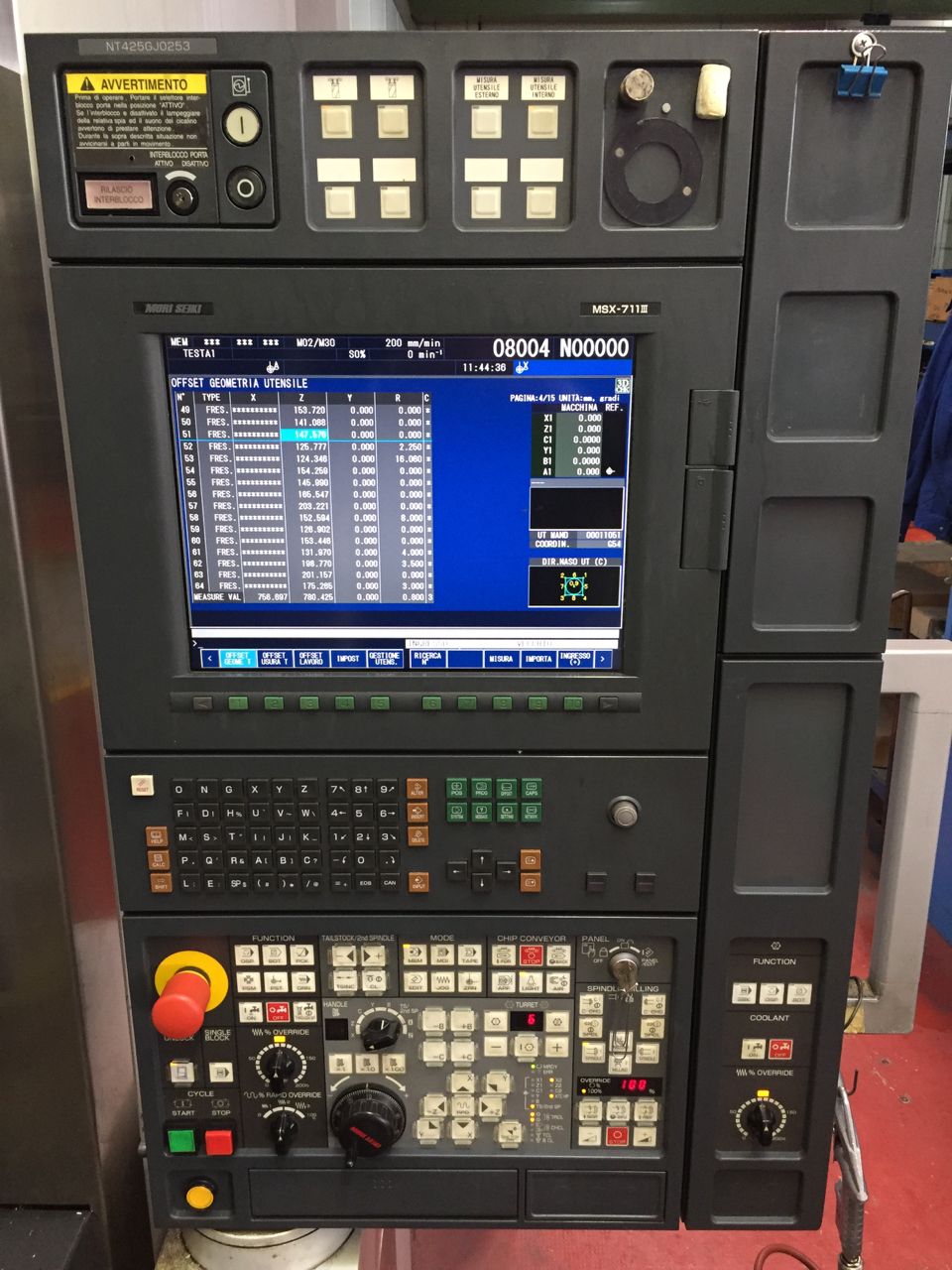

CNC
CNC
MORI SEIKI MSX711III
EXTRA
Raumbedarf der Maschine
5391x3272x2793 mm212,24x128,82x109,96 in
Gesamtgewicht der Maschine
25600 Kg
CE-Kennzeichnung
Ja
Elektrische Schaltpläne
Ja
Gebrauchs- und Wartungsanleitungen
Ja
Kühlmittelpumpe
si

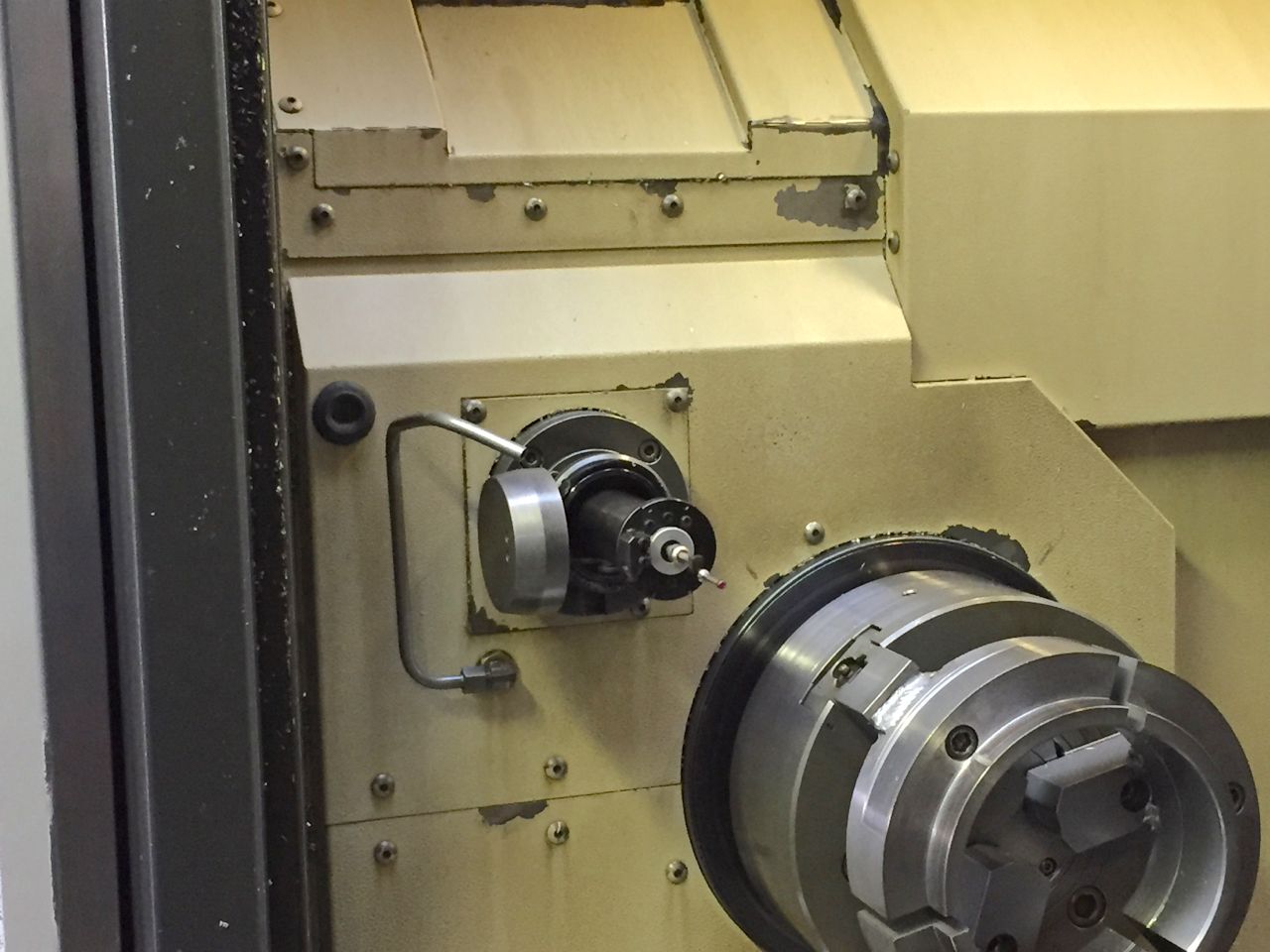

Werkzeugvoreinstellung
si

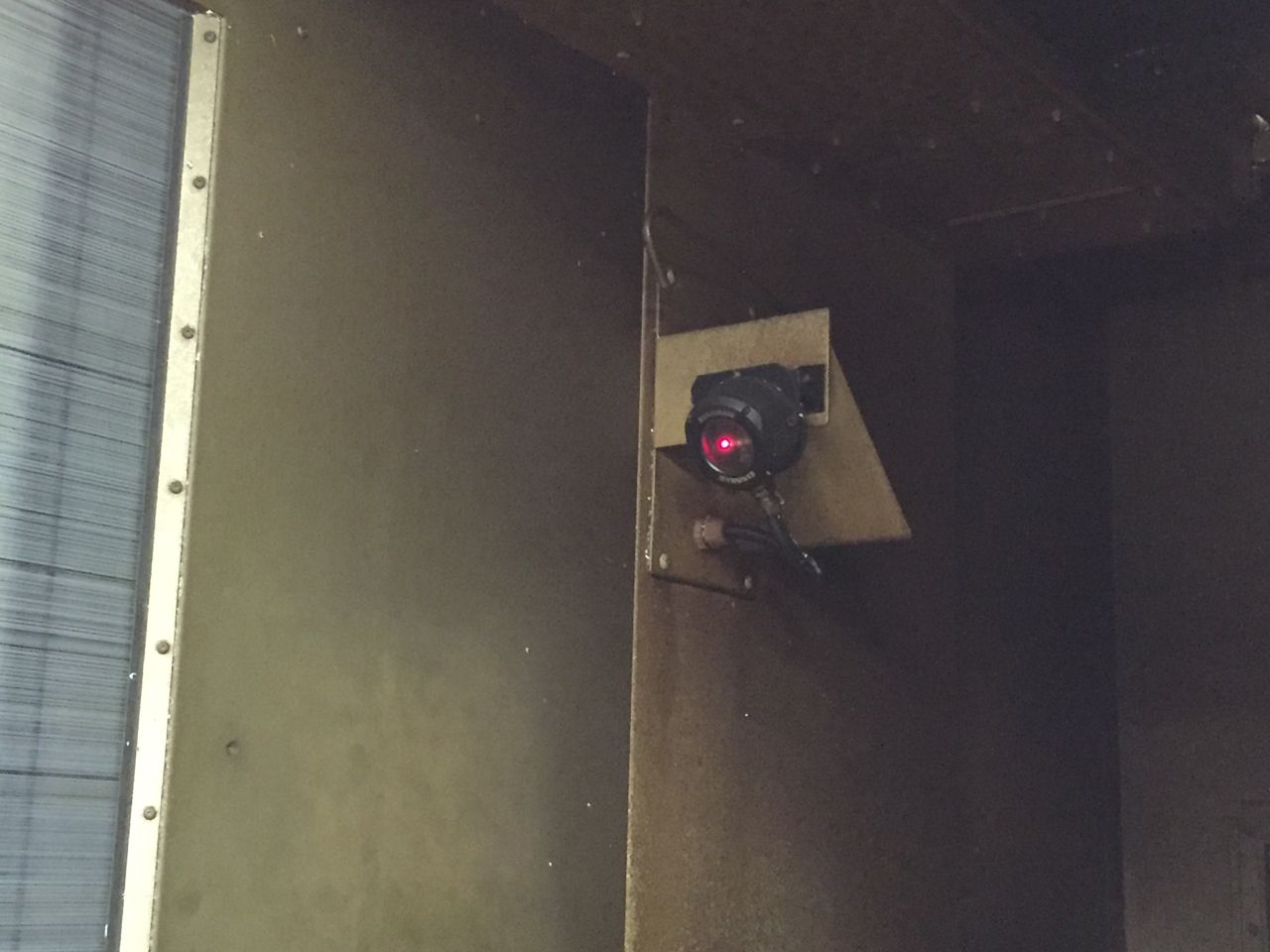

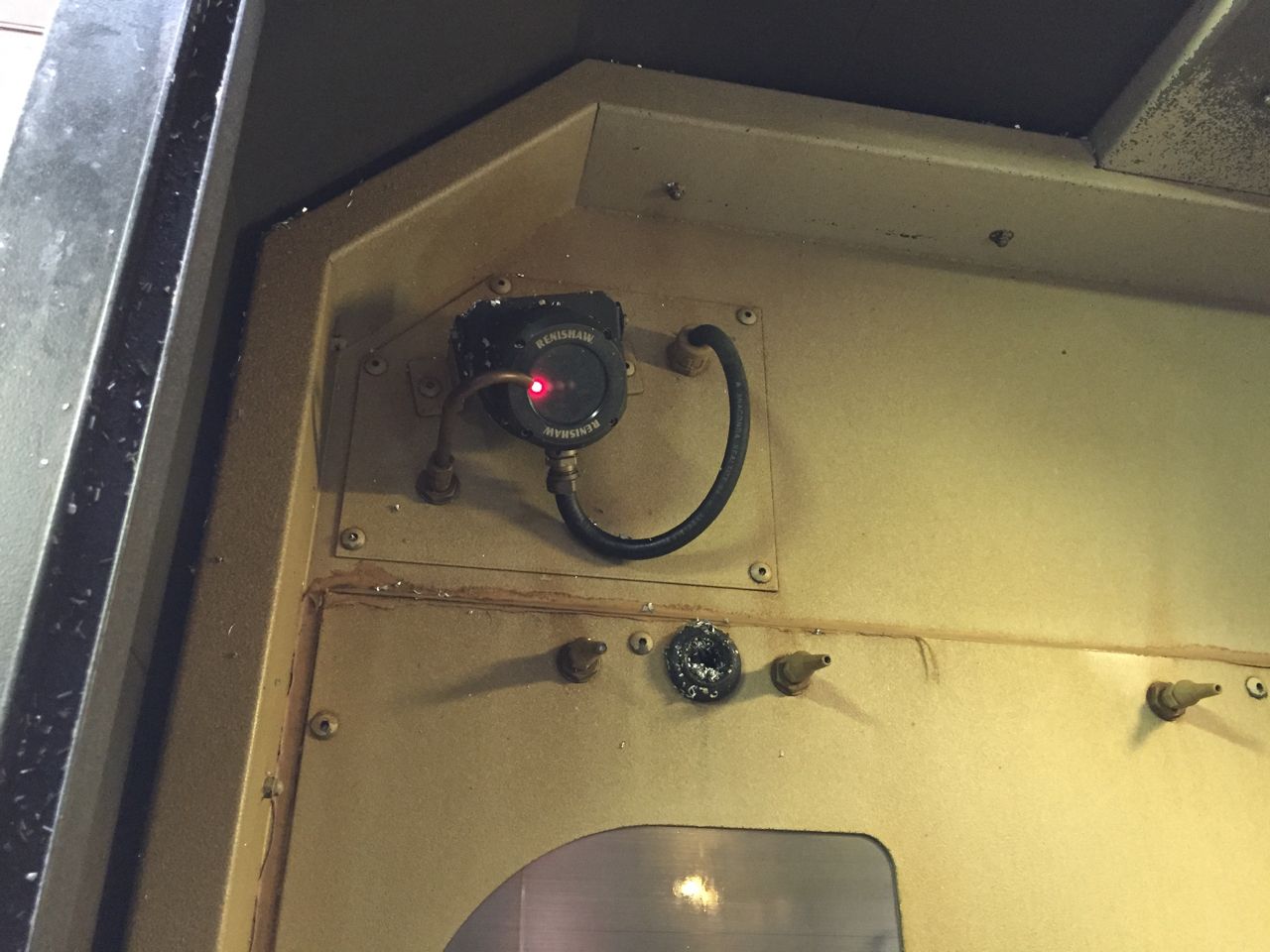

Werkstücktaster
Renishaw laser

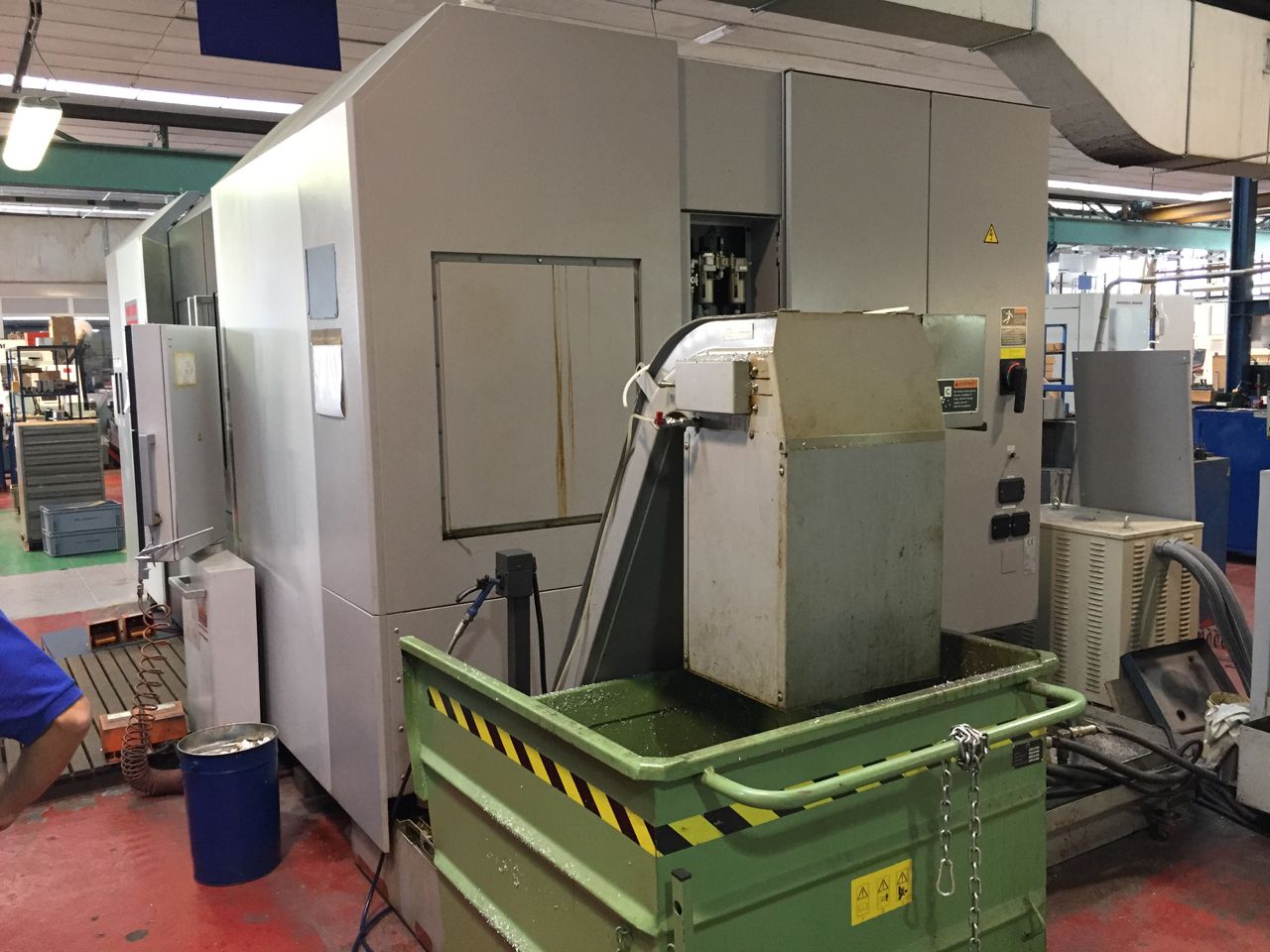

Späneförderer
si
Lieferbarkeit
ottobre 2016
Sichtbar in Funktion
si
Festes Gewindebohren
si
Selbstzentrierendes Spannfutter
2x ø254mm
Schutzeinrichtungen
integrali
Motorisierte Werkzeughalter
torretta inferiore 12 posizioni motorizzabili
Anwendung tiefes Bohren
Nein
