Kategorie
Drehbänken
Typ
Multi-tasking
Marke
Modell

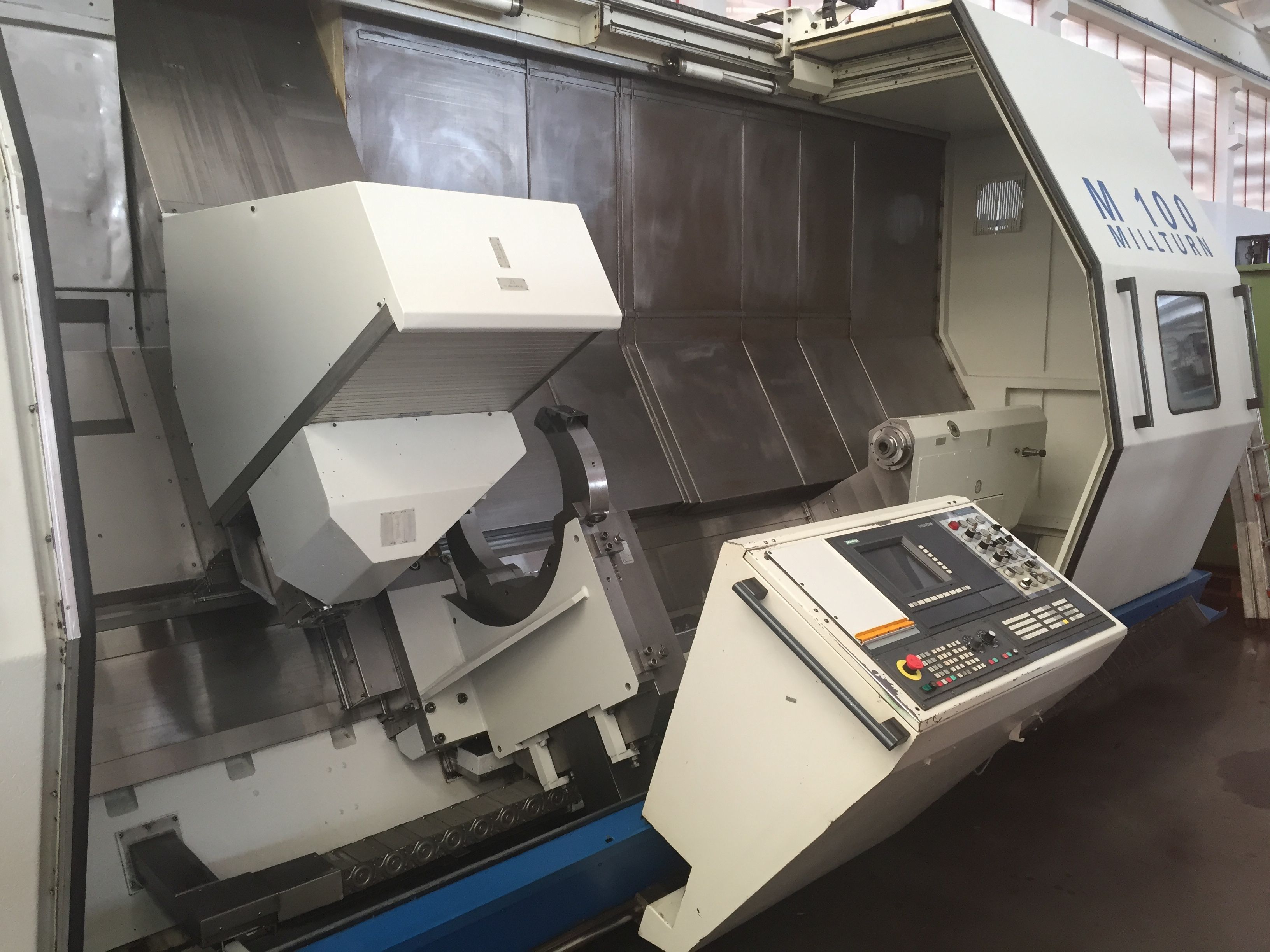

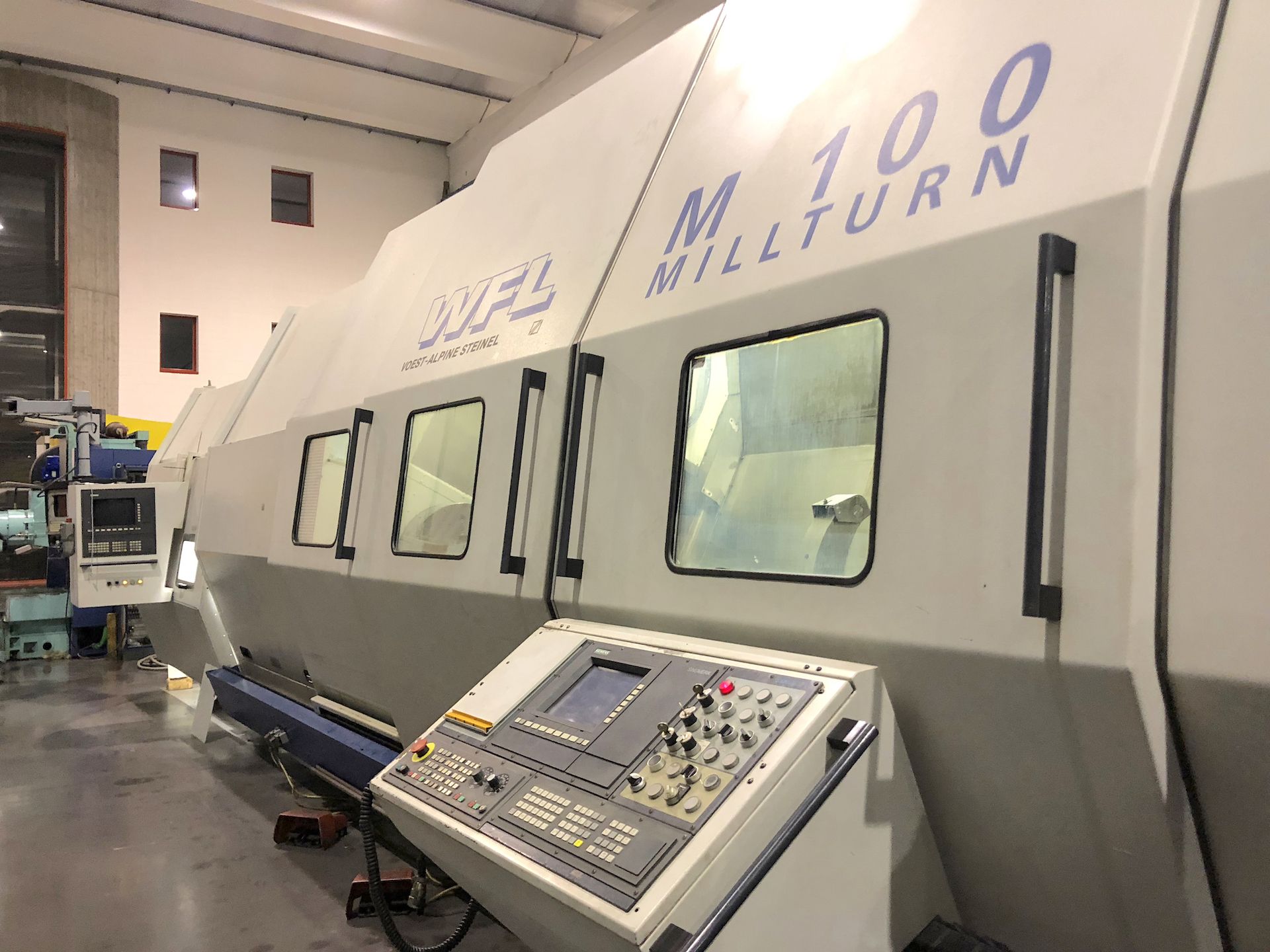

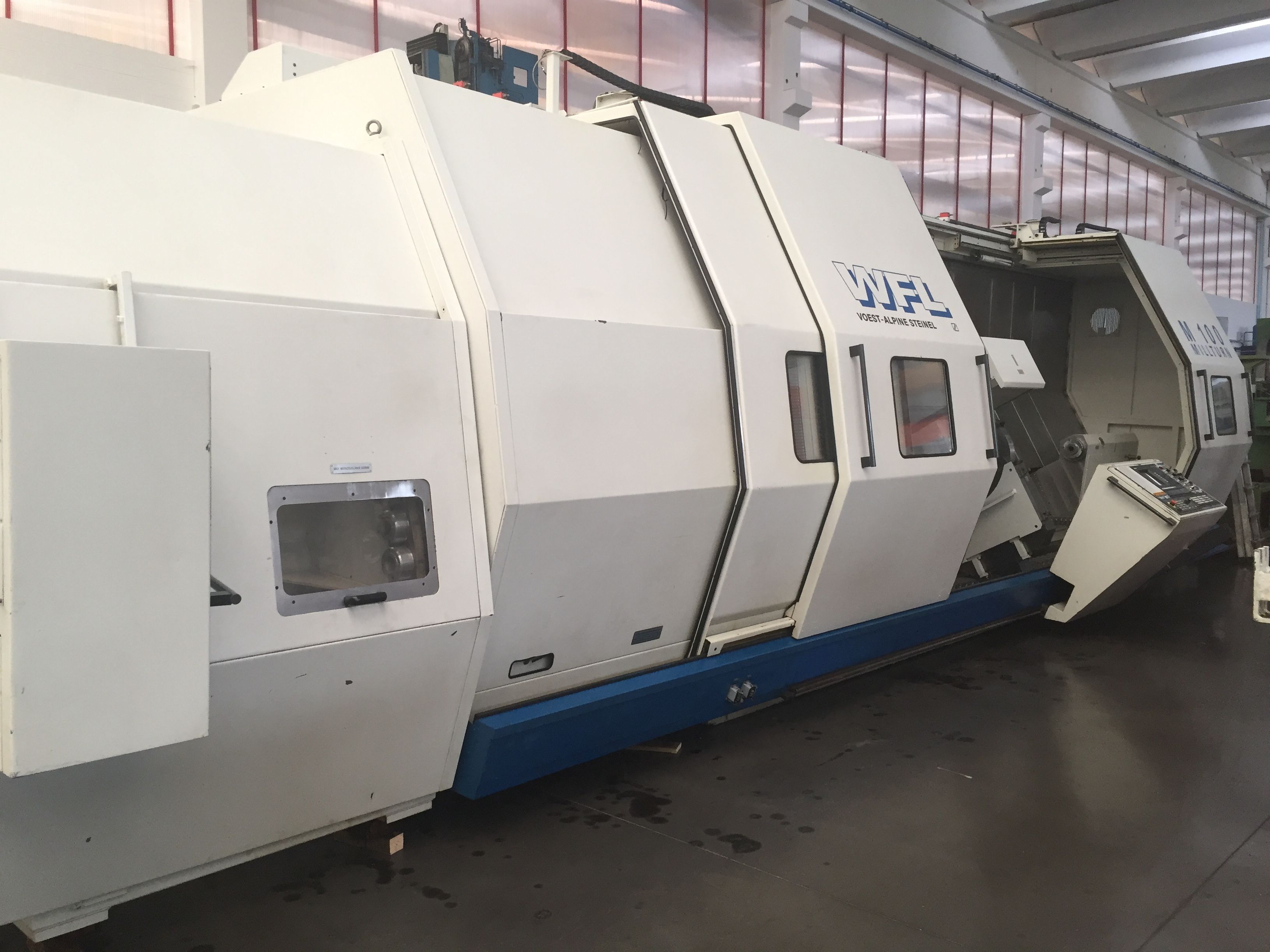

MILLTURN M100
Kapazität
ø950x5000 mmø37,40x196,85 in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Max. Werkstückdurchmesser
950 mm37,40 in
Max lunghezza tornibile
5000 mm196,85 in
Max. Gewicht zwischen den Spitzen
5000 Kg
Diametro massimo sul carro
850 mm33,46 in
Anmerkungen
pick-up station 3 posizioni
CNC
CNC
SIEMENS SINUMERIK 840C
HAUPTSPINDEL
Max. Drehgeschwindigkeit
1600 rpm
Spindelnase
ASA15”
Spindelloch
165 mm6,50 in
Innendurchmesser Lager
220 mm8,66 in
Durchmesser Spannfutter
630 mm24,80 in
Max. Leistung
63 Kw
Max. Drehmoment
4724 Nm
Auflösung Achse C
0,001 °
Geschwindigkeit Achse C
20 Rpm
REITSTOCK
Durchmesser Pinole
180 mm7,09 in
Aufnahme
MK6
Hub Pinole
200 mm7,87 in
Schnell Achse B
10 m/min393,70 ipm

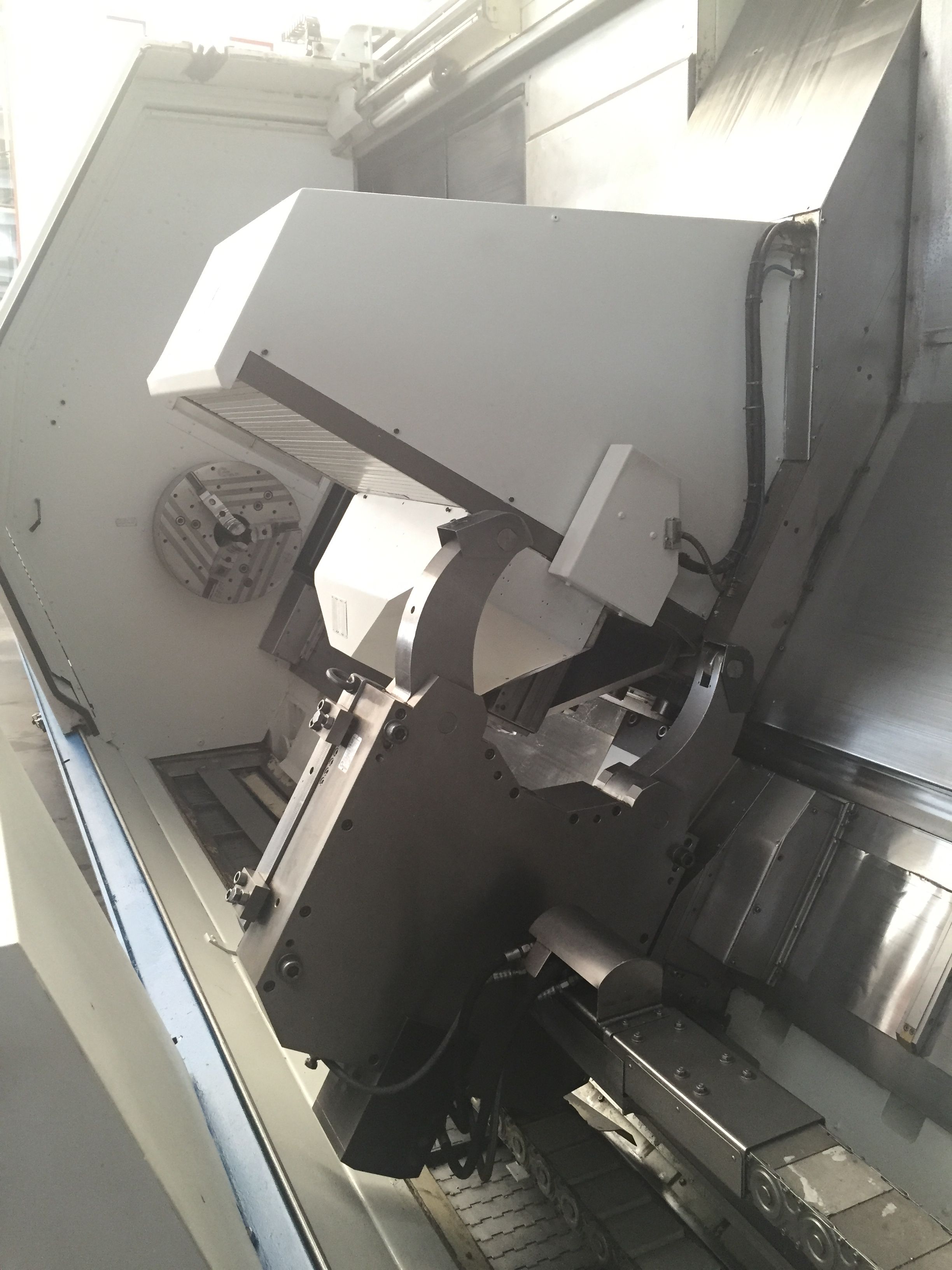

FRäSSPINDELSTOCK
Anzahl Plätze
ATC72
Arbeitsbereich Achse B
-105/+90 °
Auflösung Achse B
0,001 °
Spindelgeschwindigkeit
10-4000 rpm
Leistung der Spindel
25 Kw
Drehmoment Spindel
300 Nm
Hub Achse X
+860/-40 mm+33,86/-1,57 in
Schnell Achse X
15 m/min590,55 ipm
Hub Achse Z
5370 mm211,42 in
Schnell Achse Z
15 m/min590,55 ipm
Hub Achse Y
+300/-200 mm+11,81/-7,87 in
Schnell Achse Y
12,5 m/min492,13 ipm
Spindelaufnahme
CAPTO C8

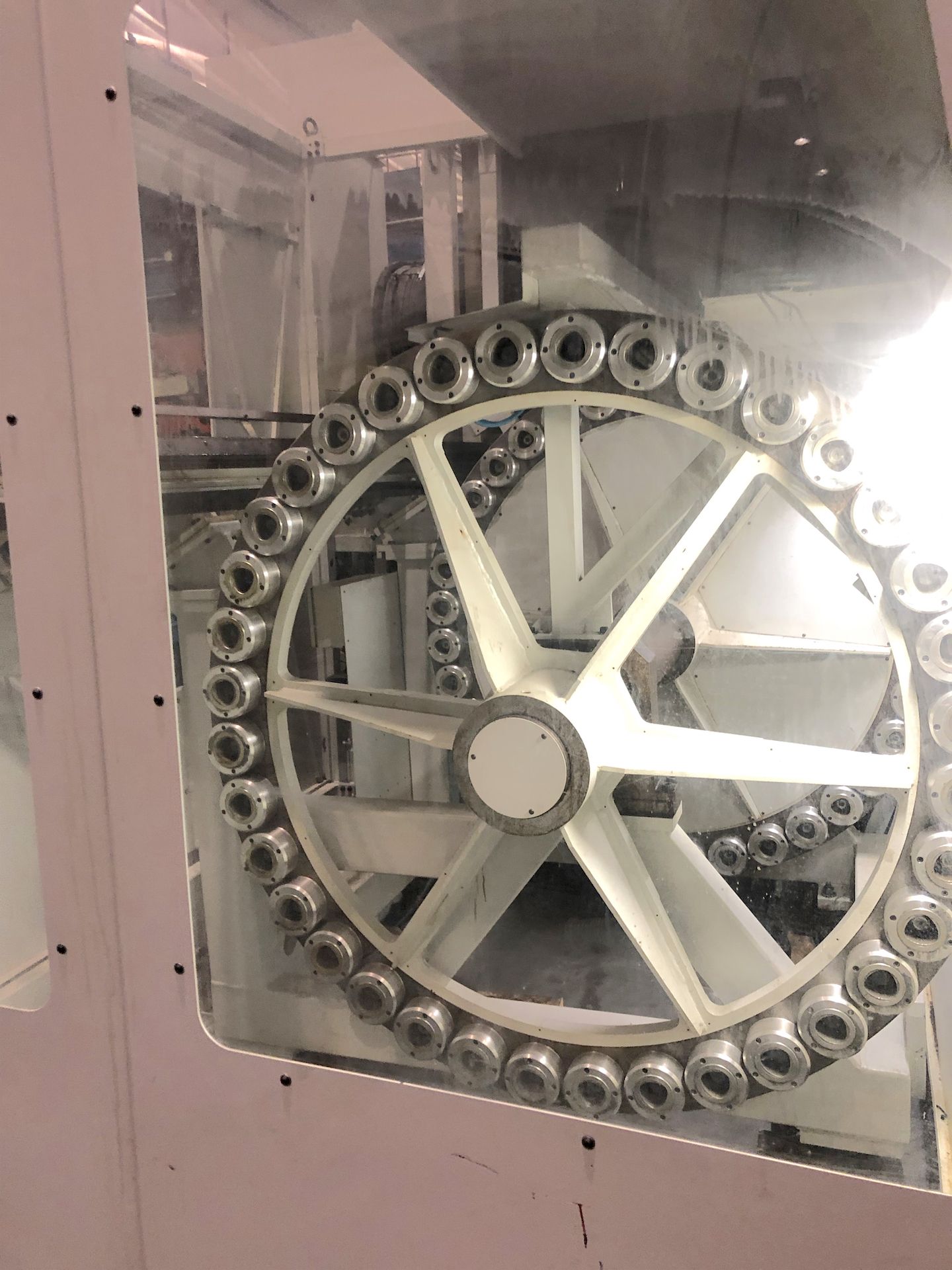

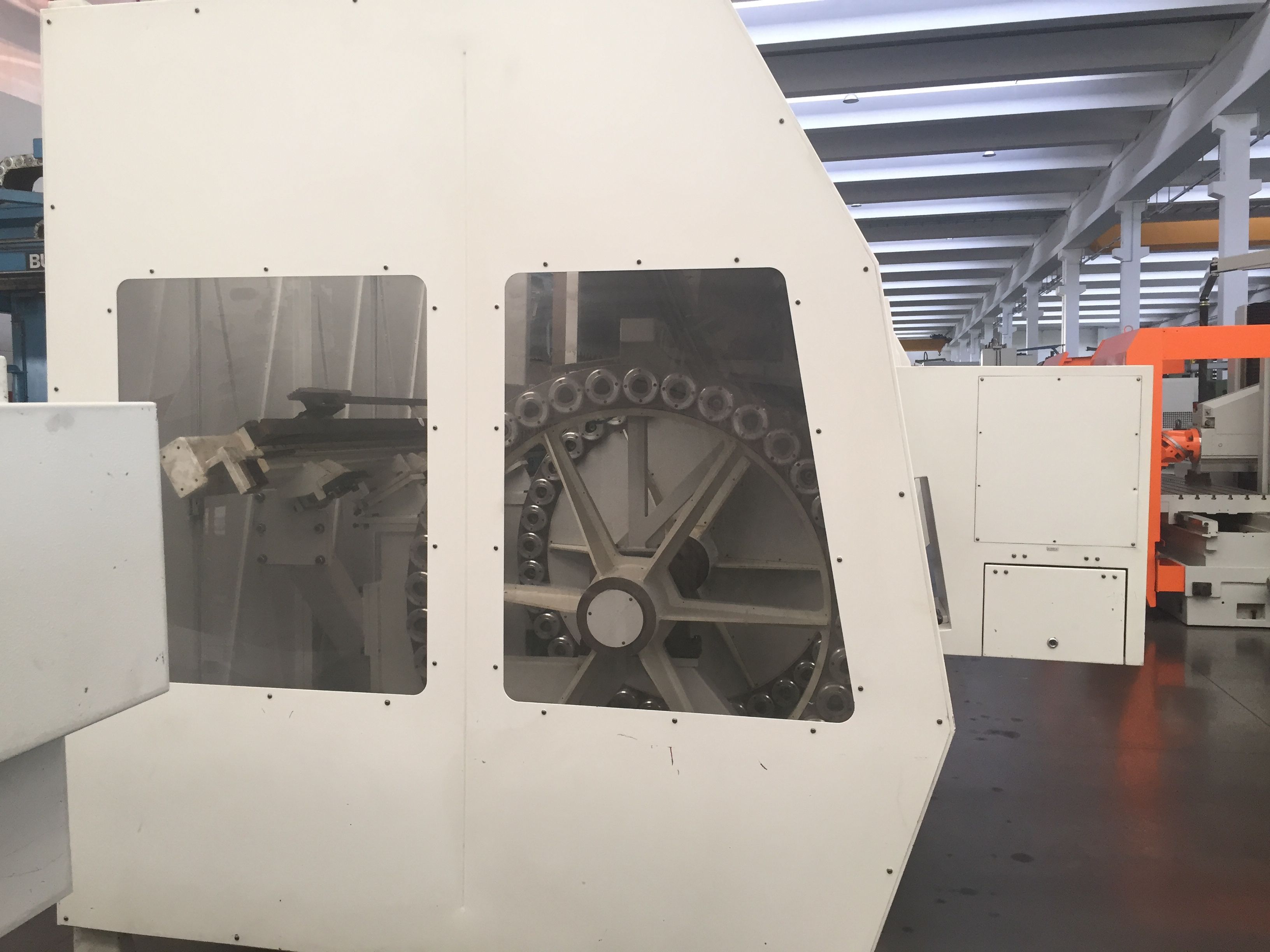

ATC
Max. Länge Werkzeug
500 mm19,69 in
Diametro max utensile
110 mm4,33 in
Diametro max ut con posti adiacenti liberi
250 mm9,84 in
Positionen
72
STAZIONE PICK-UP ACCESSORI
Max. Länge Werkzeug
1500 mm59,06 in
Max. Gewicht Werkzeug
150 kg
Anzahl Plätze
3
Accessori inclusi
boring bar
EXTRA
Hydraulische Lünette
SMW Autoblock 100-530
Selbstzentrierendes Spannfutter
SMW Autoblock 630
Werkstücktaster
Renishaw
Kühlmittelpumpe
80Bar
Gebrauchs- und Wartungsanleitungen
Ja
Raumbedarf der Maschine
14500x4500x3800 mm570,87x177,17x149,61 in
Gesamtgewicht der Maschine
50000 Kg
Potenza totale installata
160 Kw
CE-Kennzeichnung
Ja
Elektrische Schaltpläne
Ja
Späneförderer
si
Principali interventi/aggiornamenti effettuati sulla macchina
extended memory capacity, completepower unitsare renewed ▪ new air-conditioning for electric cabinet ▪ new spindle bearing for turning, drilling and milling unit ▪ complete overhaul of self-centering steady rest through SMW Autoblok
