Technische Daten
Metrisch
Imperial
MANDRINO PRINCIPALE ASSE Z1
Max passaggio barra
38 mm1,50 in
Corsa fantina Z1
320 mm12,60 in
Giri max
8000 g/min
Potenza
11 kW
Avanzamento rapido Z1
32 m/min1.259,84 ipm
CONTROMANDRINO ASSI X3 - Z3
Diametro foro
38 mm1,50 in
Corsa X3
300 mm11,81 in
Corsa Z3
320 mm12,60 in
Giri max
8000 g/min
Potenza
11 kW
Avanzamento rapido X 3
24 m/min944,88 ipm
Avanzamento rapido Z3
32 m/min1.259,84 ipm
PIASTRA PORTAUTENSILI VERTICALI ASSI X1 - Y1
N° utensili di tornitura
5
N° utensili rotanti
4
Velocità mandrini
6000 g/min
Potenza motorizzati
1,6 kW
Avanzamento rapido X 1
15 m/min590,55 ipm
Avanzamento rapido Y 1
32 m/min1.259,84 ipm

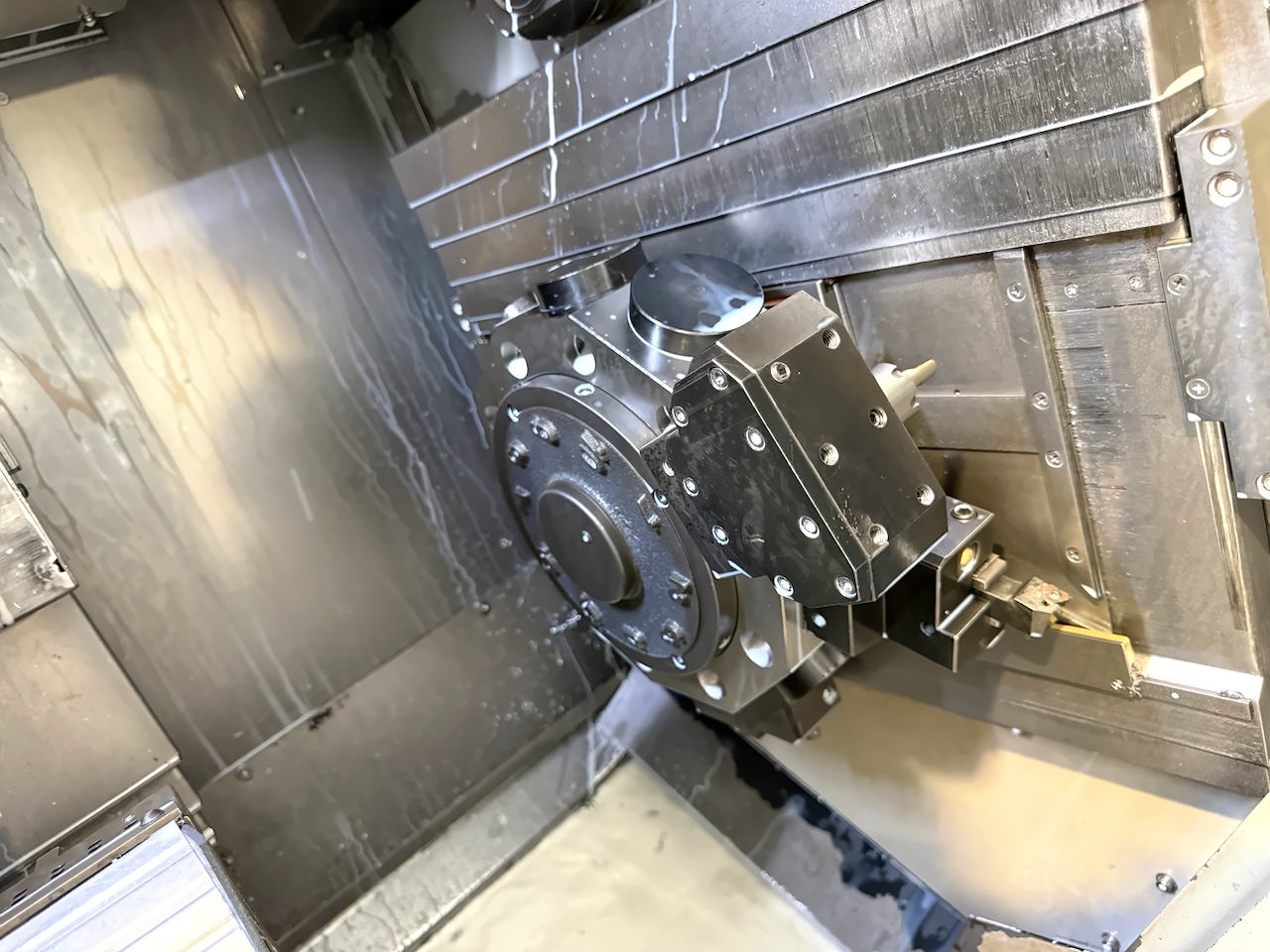

TORRETTA REVOLVER ASSI X2 - Y2 - Z2
N° stazioni VDI 30
10
Sezione utensili di tornitura
20 X20 mm0,79 X0,79 in
N° stazioni motorizzabili
10
Potenza motorizzazione
6 kW
Velocità utensili motorizzati
6000 g/min
Corsa asse X 2
115 mm4,53 in
Corsa asse Y 2
100 (-50+50) mm3,94 (-1,97+1,97) in
Corsa asse Z 2
120 mm4,72 in
Avanzamento rapido X 2
24 m/min944,88 ipm
Avanzamento rapido Y 2
10 m/min393,70 ipm
Avanzamento rapido Z 2
24 m/min944,88 ipm
Diametro max di foratura
Ø 28 mmØ 1,10 in
Diametro max di maschiatura
M 14 x 2 mmM 0,55 x 0,08 in
LAVORAZIONI POSTERIORI SENZA Y3
N° utensili fissi
4/3 opzione
Diametro mandrini portapunta
Ø 25 / Ø 32 mm
LAVORAZIONI POSTERIORI CON Y3
N° utensili fissi
4 Ø 25
N° utensili motorizzati
4
Diametro portapunte
Ø 25 mmØ 0,98 in
Diametro mandrini motorizzati
Ø 32 mmØ 1,26 in
Velocità mandrini
6000 g/min
Potenza motorizzati
1,6 kW

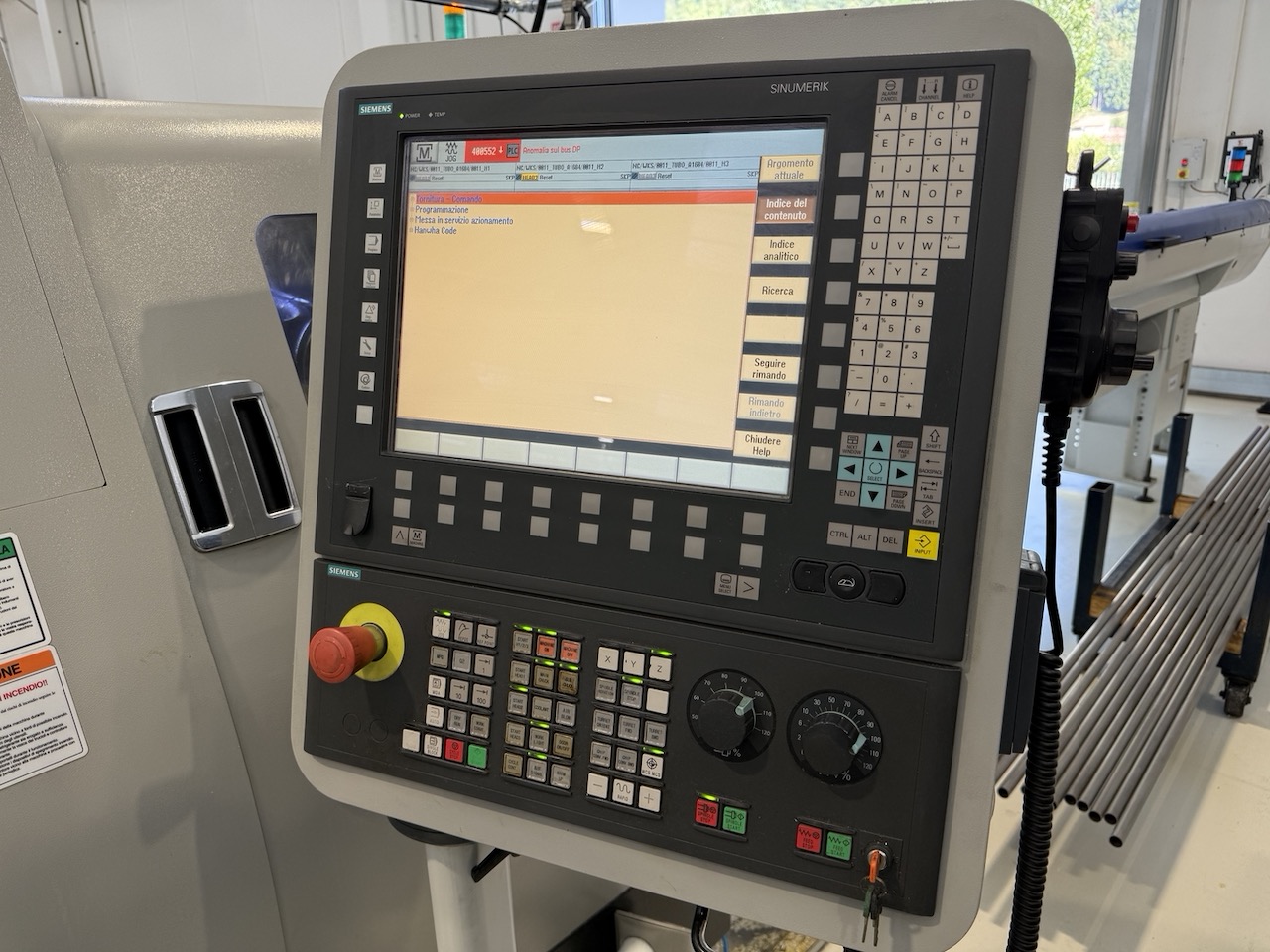

CNC
CNC
SIEMENS 840D
EXTRA
Dimensioni
3742 x 1729 x 1800 mm147,32 x 68,07 x 70,87 in
Peso
4650 Kg
Diametro max lavorabile
Ø 35 mmØ 1,38 in
