Kategorie
Drehbänken
Typ
Vertical
Marke
Modell
POWERTURN 1250 Y CM 2APC
Kapazität
ø1400x1600mm Y:1800 mmø55,12x62,99mm Y:70,87 in
Sehen Sie verfügbare Alternativen in Sofortlieferung
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH

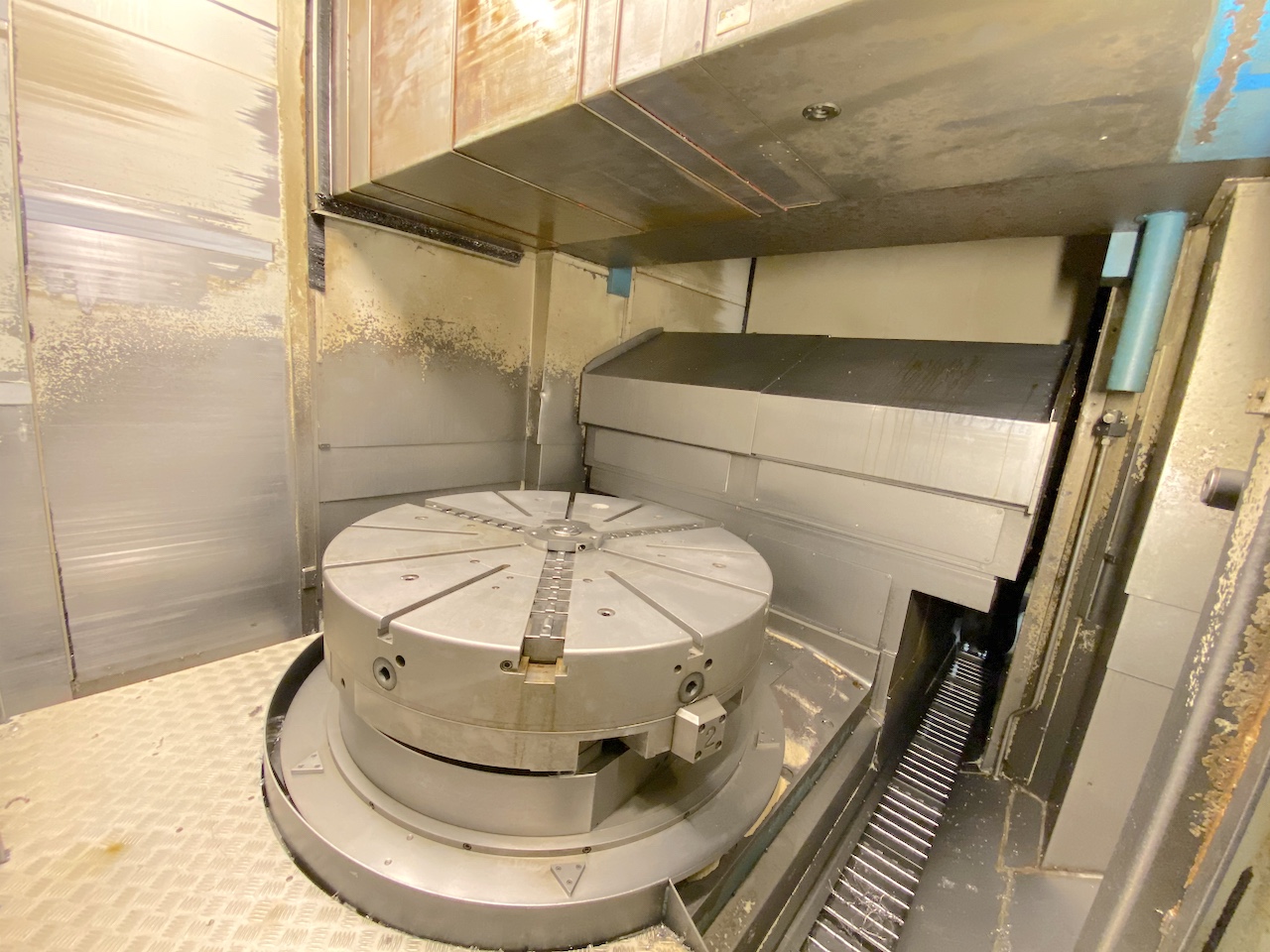

Durchmesser Plattform
1250 mm49,21 in
Max. Werkstückdurchmesser
1400 mm55,12 in
Max. drehbarer Durchmesser
1400 mm55,12 in
Max. drehbare Höhe
(con portautensile L=185mm) 1600 mm(con portautensile L=7,28mm) 62,99 in
Max. Kapazität Werkstück
5000 Kg

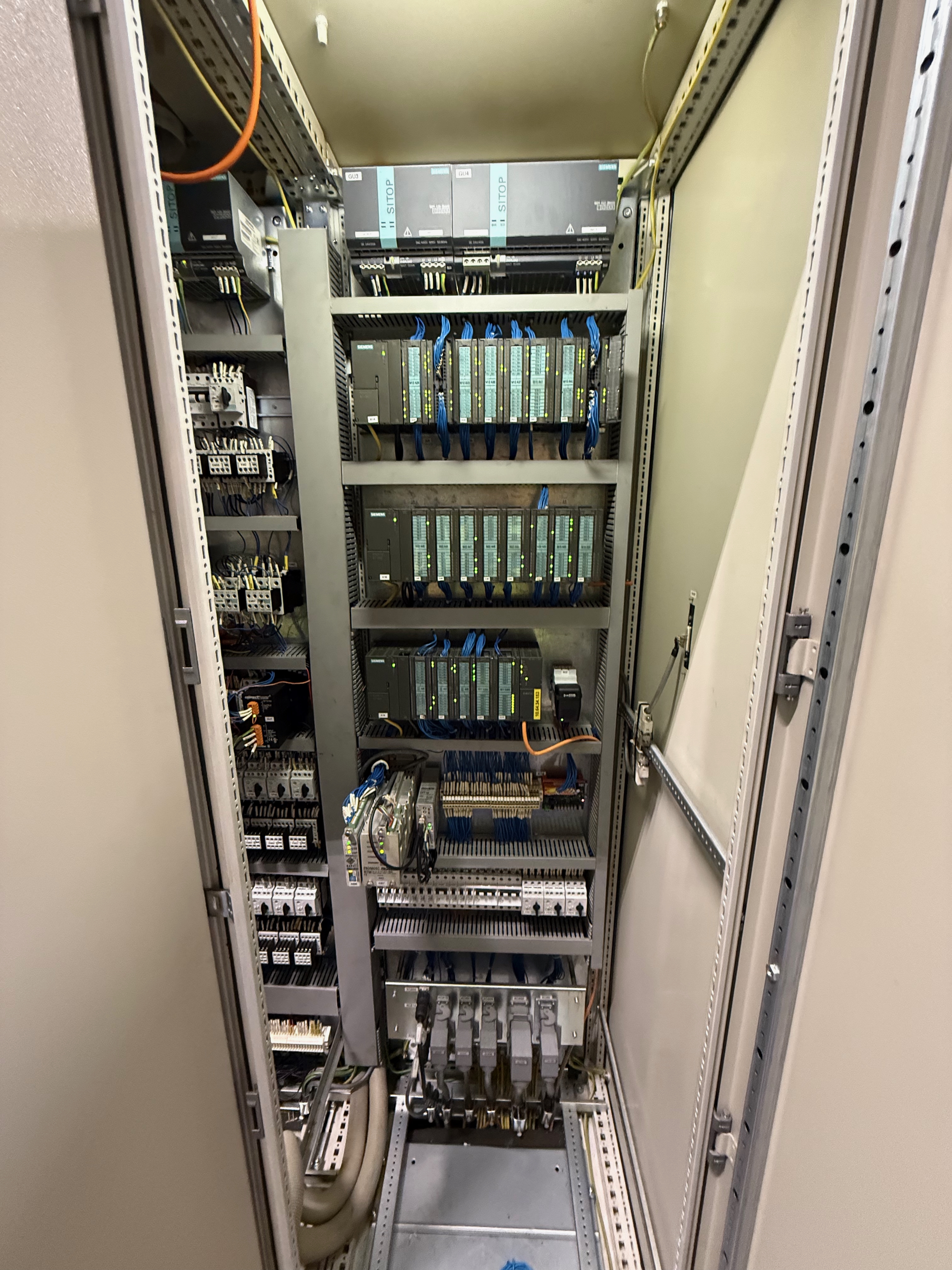

CNC

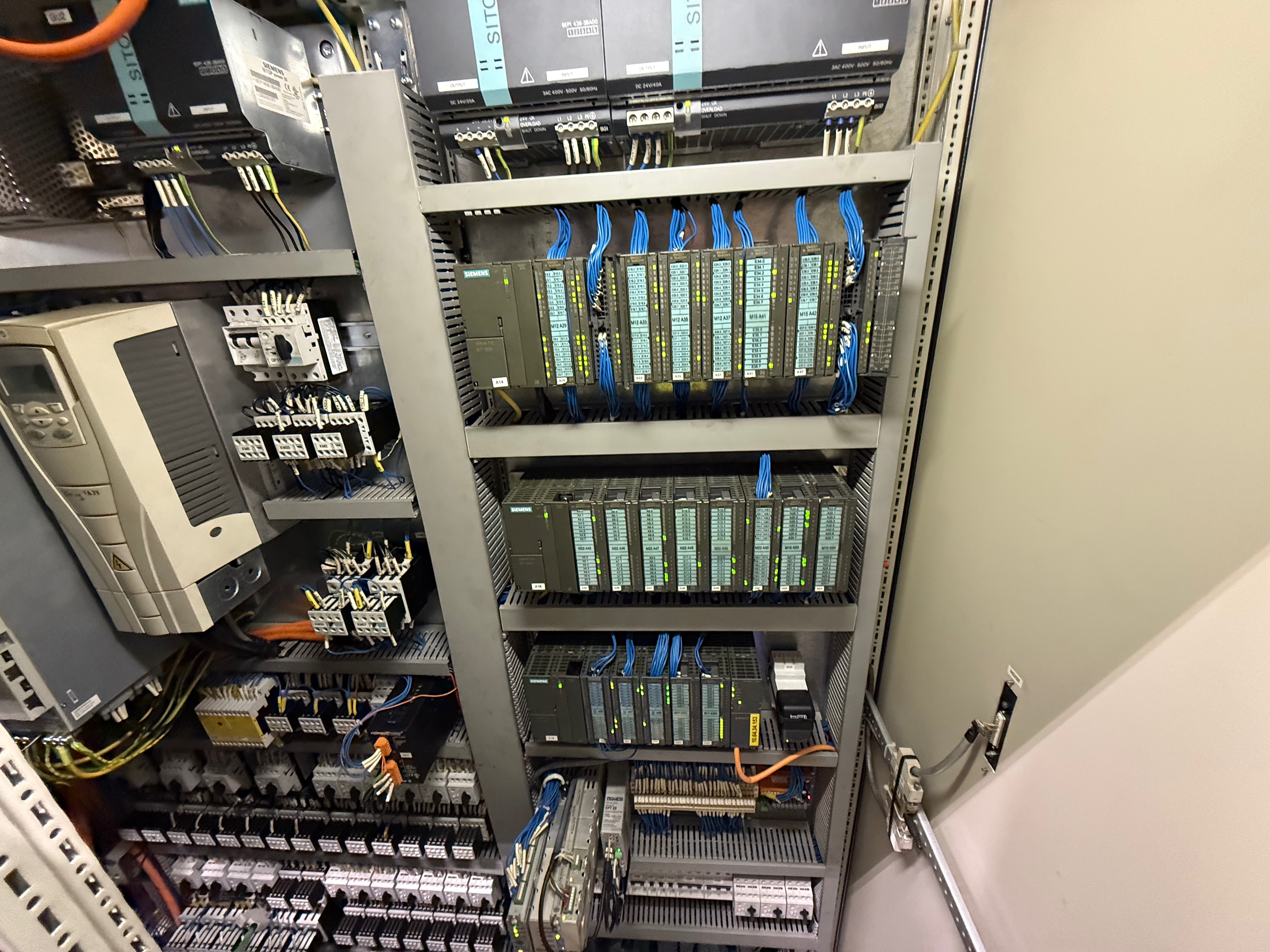

Antriebe
Siemens
CNC
840D

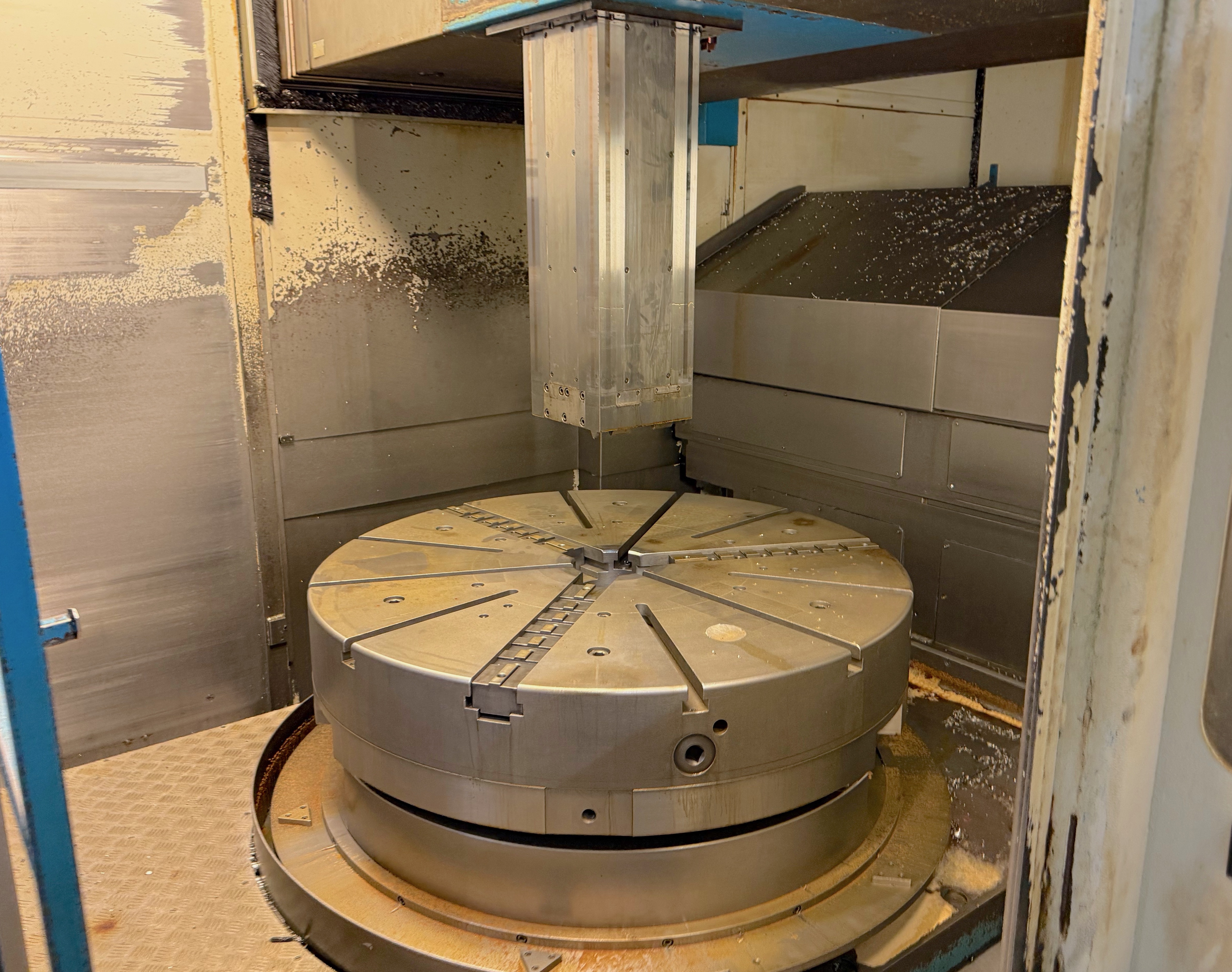

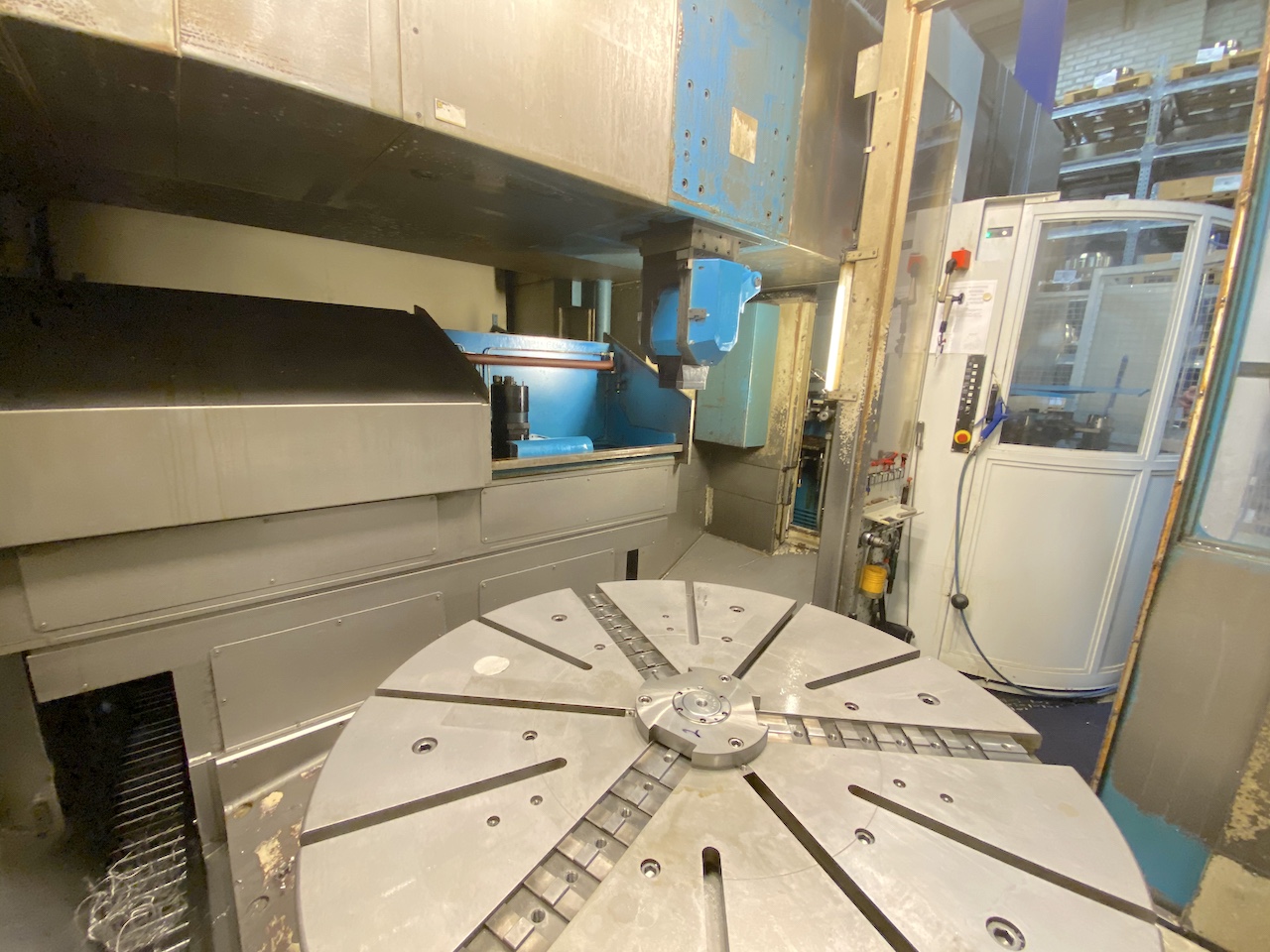

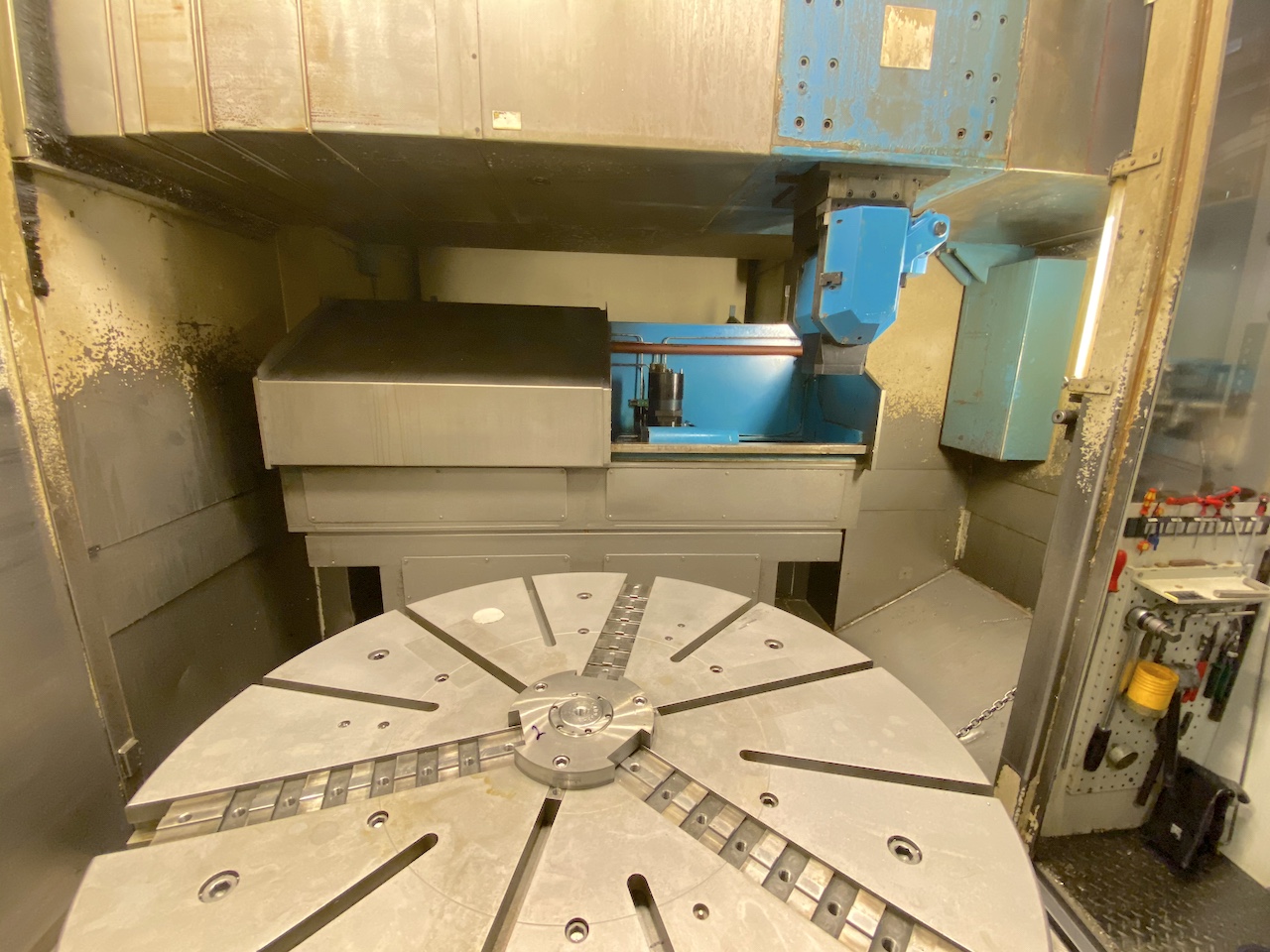

HAUPTSPINDEL

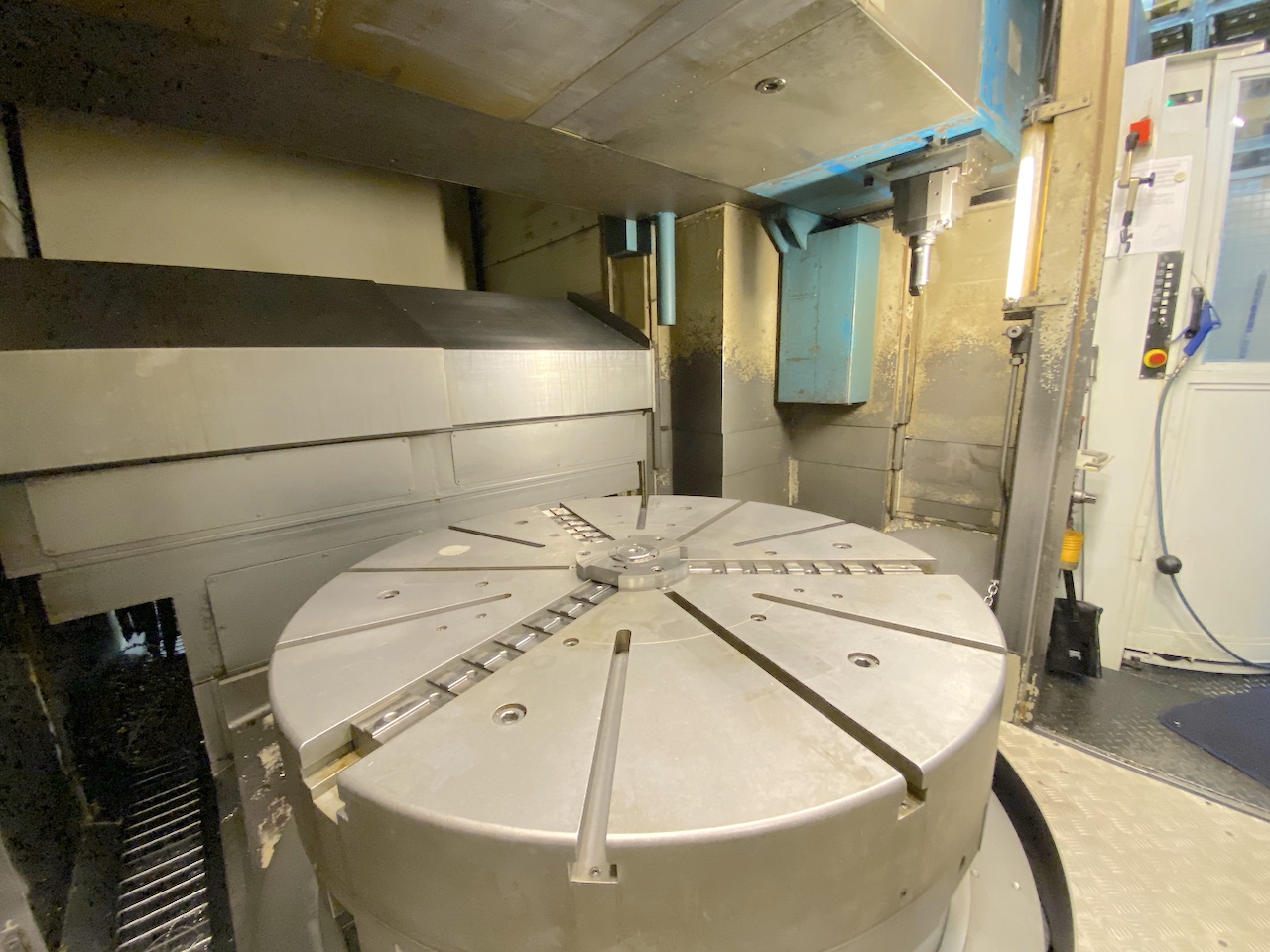

Durchmesser Plattform
1250 mm49,21 in
Plattformtyp
RÖHM autocentrante
Max. Drehgeschwindigkeit
2-400 rpm
Kapazität
5000 Kg
Max. Leistung
60 Kw
Max. Drehmoment
16.483 Nm
Auflösung Achse C
0,001 °
Geschwindigkeit Achse C
7,4 Rpm
Querhub Spindel (Y)
1800 (+/-900) mm70,87 (+/-35,43) in
Schnellvorschübe (Y)
12 m/min472,44 ipm

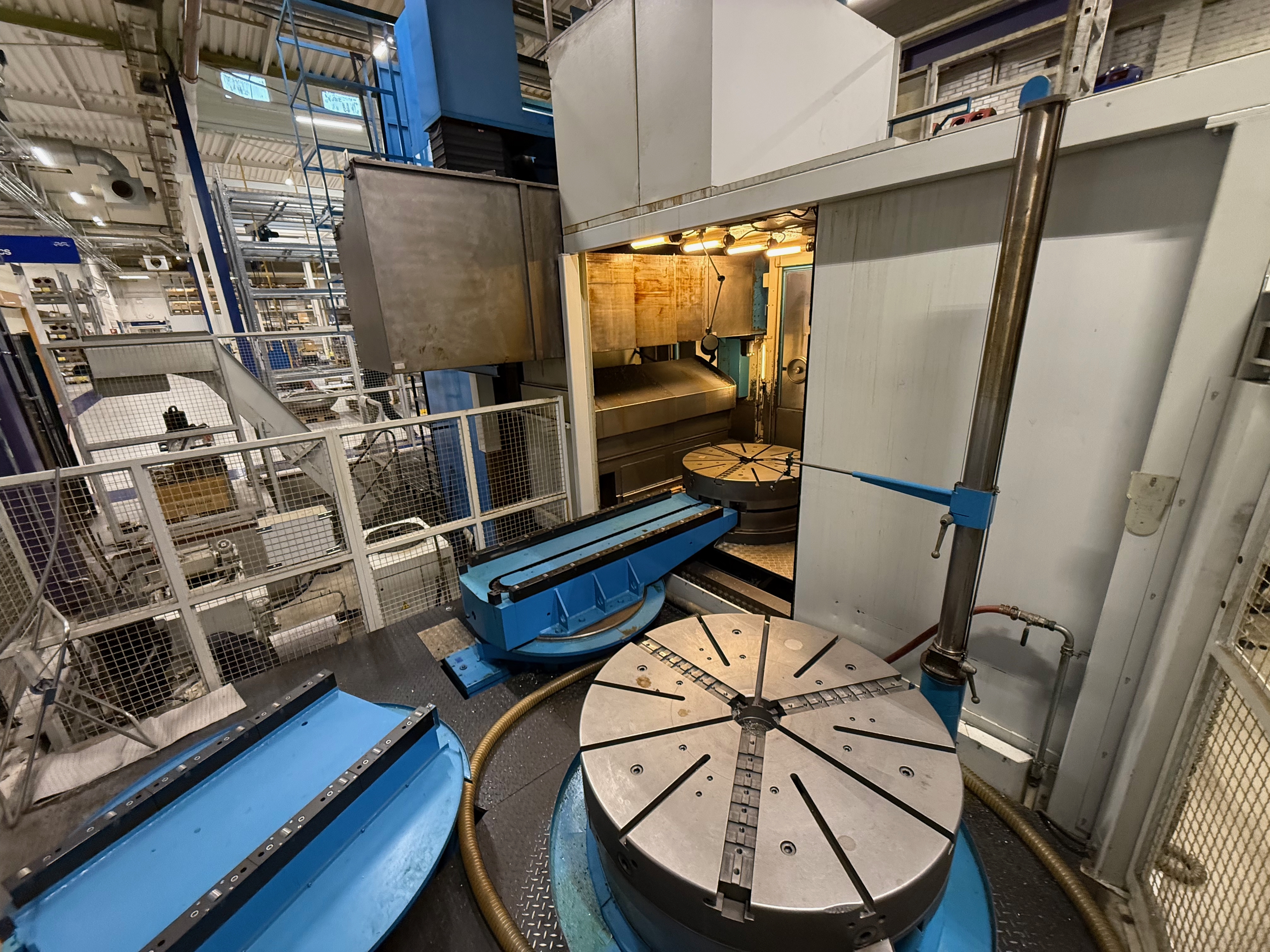

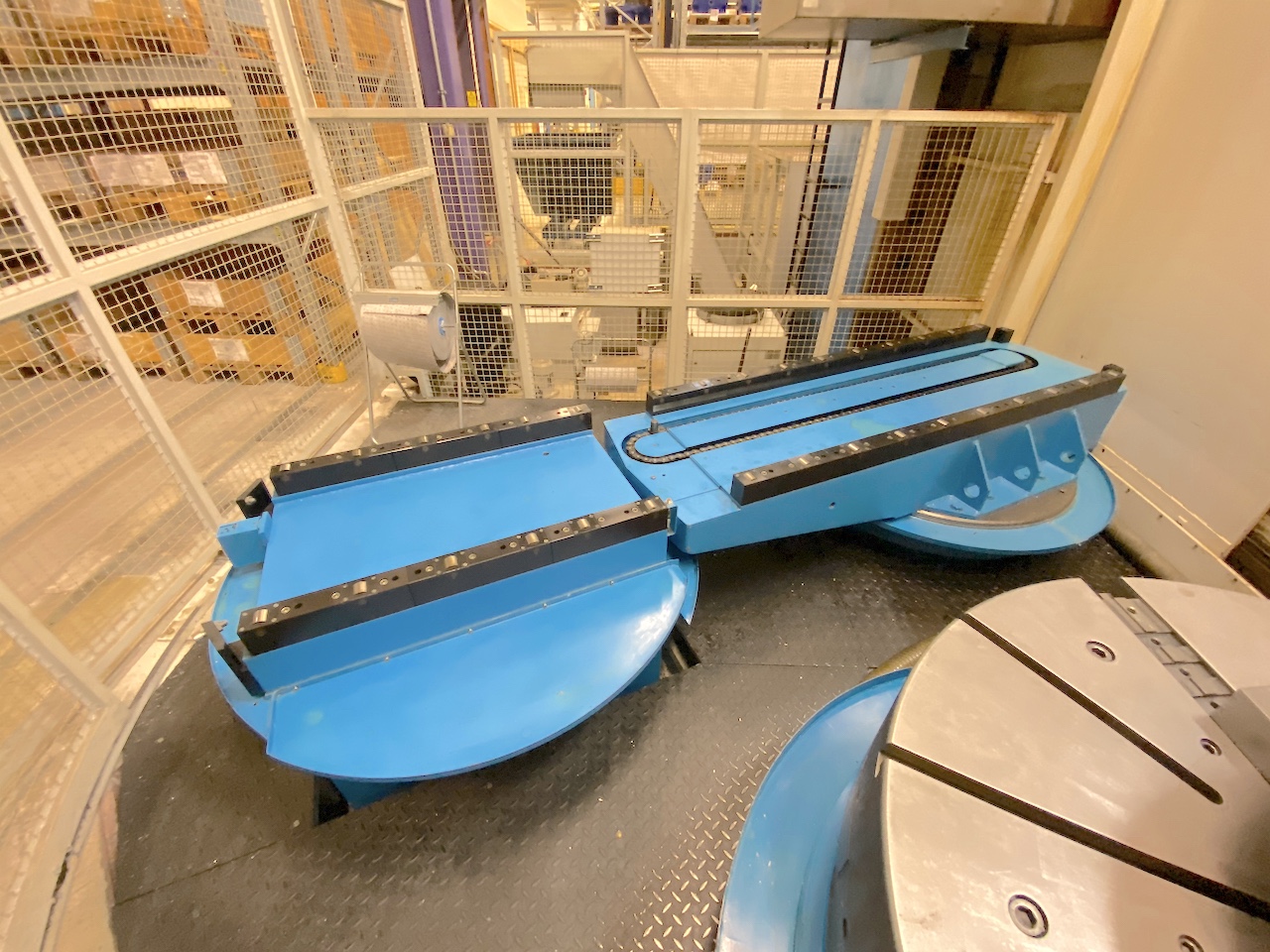

PALETTENWECHSELSYSTEM (APC)
Anzahl Paletten
2
Kapazität Palette
5000 Kg
TRAVERSE
Vertikaler Hub (W)
1000 mm39,37 in
Schnellvorschübe (W)
0,287 m/min11,30 ipm
WAGEN
Vertikaler Hub (Z)
1500 mm59,06 in
Querhub (X)
SX/DX 1000/1850 mmSX/DX 39,37/72,83 in
Leistung der Spindel für Fräsen
28 Kw
Drehgeschwindigkeit Frässpindel
3000 Rpm
Drehmoment Frässpindel
750 Nm
Schnellvorschübe (Z)
12 m/min472,44 ipm
Schnellvorschübe (X)
12 m/min472,44 ipm
Querschnitt RAM
240x240 mm9,45x9,45 in

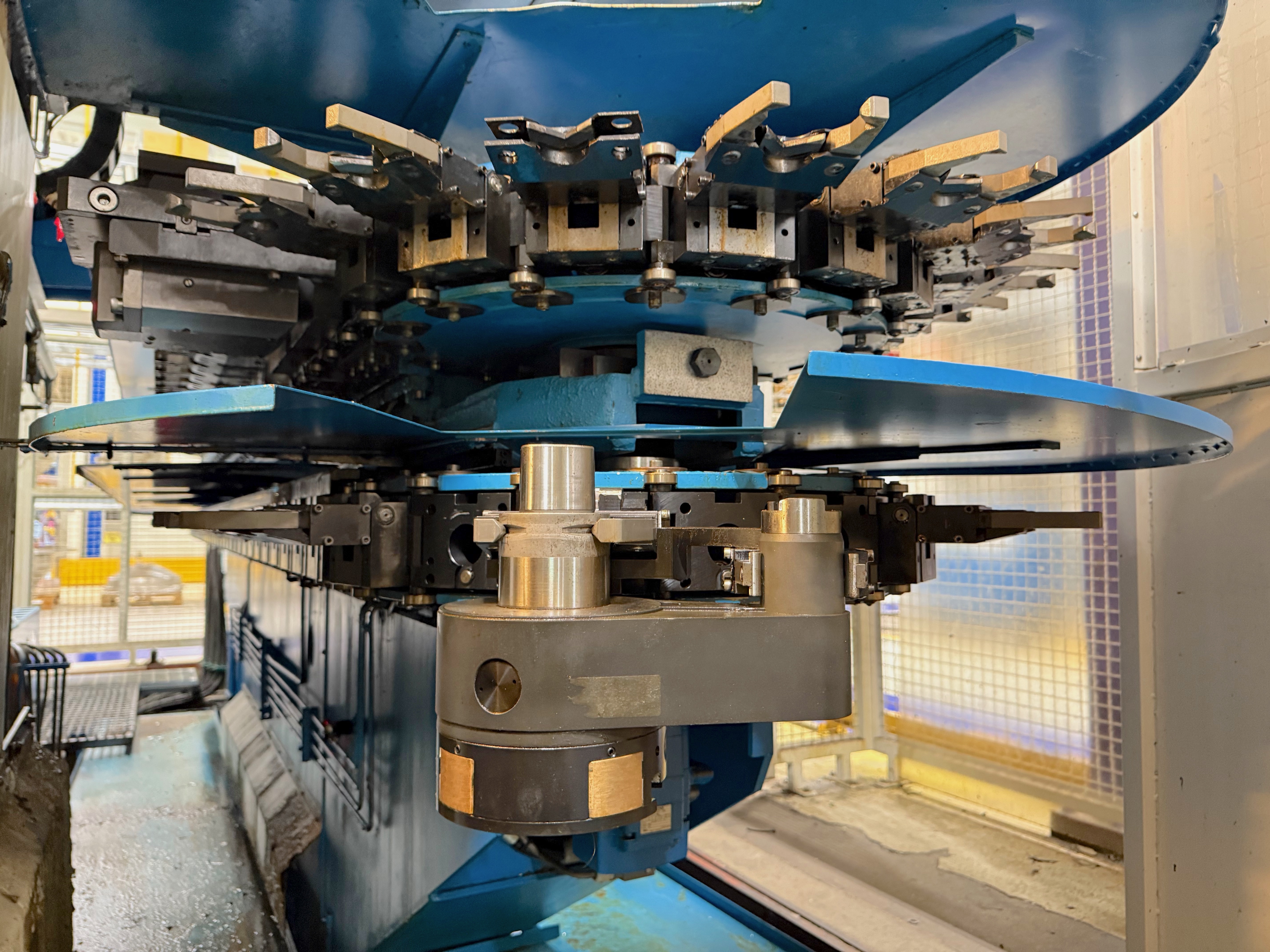

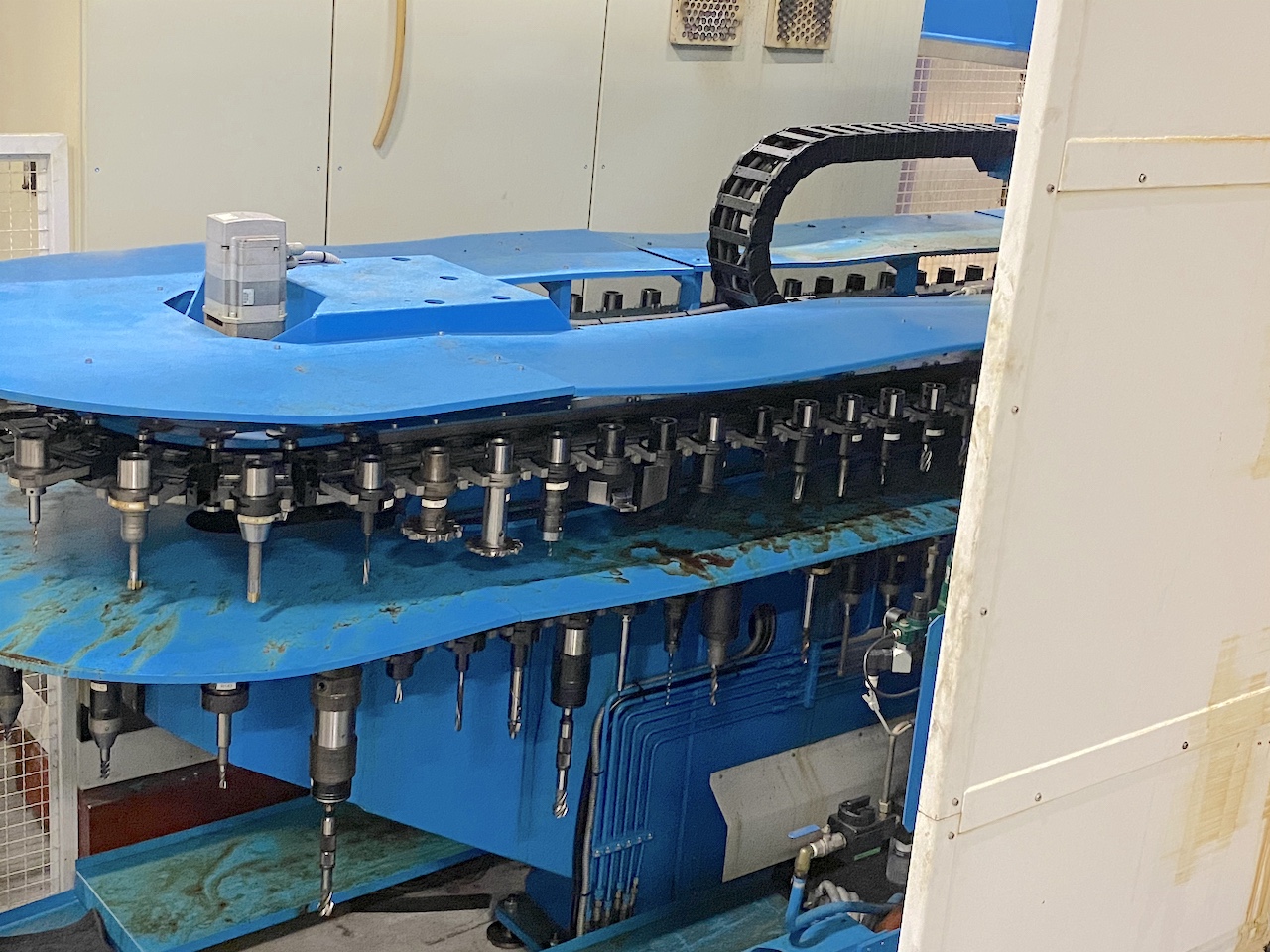

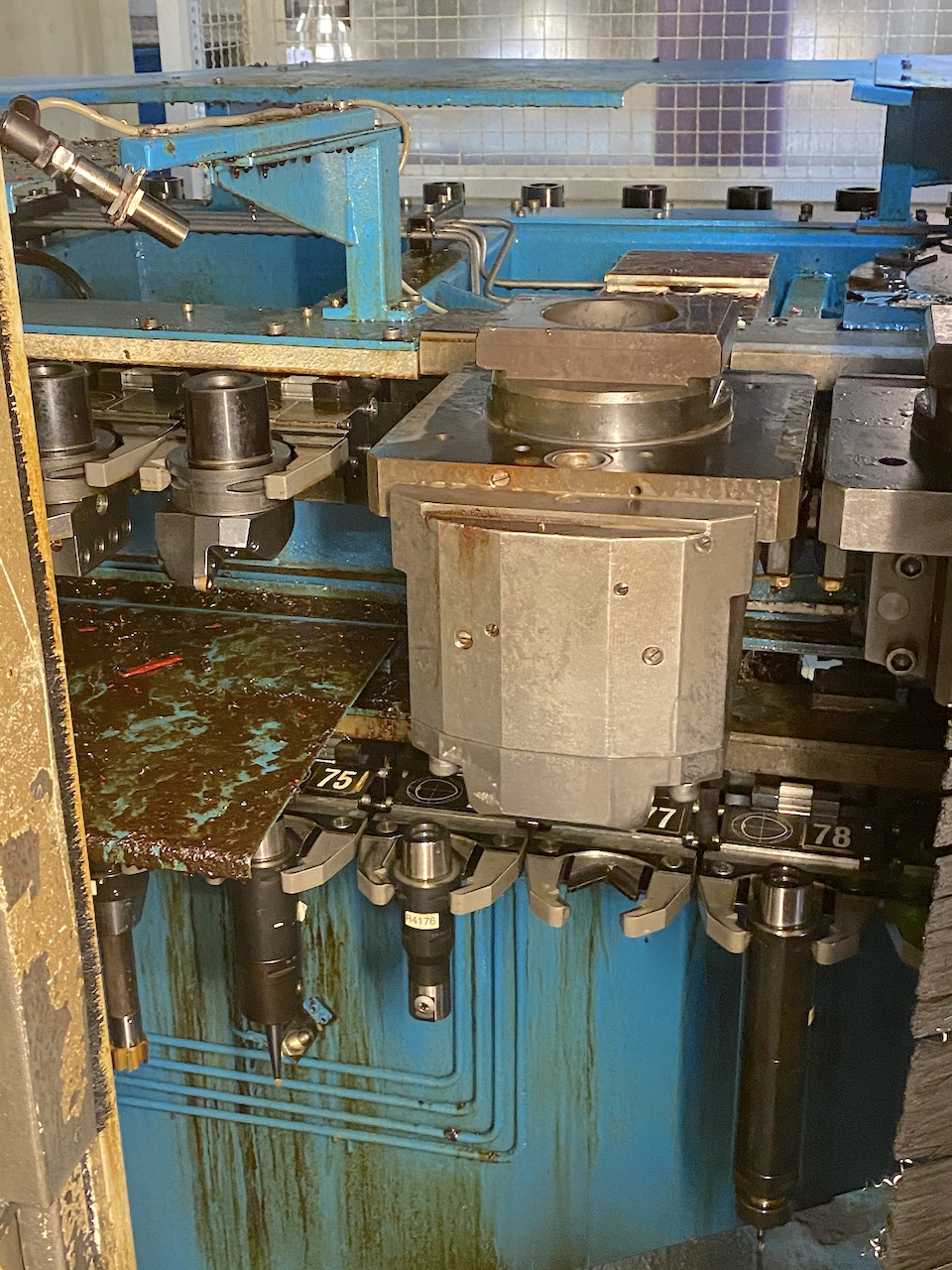

ATC
Plätze
144
Max. Gewicht Werkzeug
Parametri utensili Peso massimo teste utensili nel magazzino: 5 kg Peso massimo utensili rotanti con cono CAPTO per teste diritte: 20 kg Peso massimo utensili rotanti con cono CAPTO per teste fisse o regolabili in B-asse: 15 kg Lunghezza massima utensili rotanti (piano inferiore, teste diritte): 600 mm Lunghezza massima utensili rotanti (piano inferiore, teste fisse o regolabili B-asse): 300 mm Lunghezza massima utensili rotanti (piano superiore, teste diritte o fisse con trasmissione D’ANDREA): 180 mm Diametro massimo utensili rotanti (entrambi i piani): 120 mm Diametro massimo utensili rotanti (entrambi i piani, con posizioni adiacenti libere): 240 mm Kg
Anmerkungen
Piano inferiore del magazzino (85 posizioni): posizioni 1–71 → teste utensili e utensili rotanti CAPTO C8 posizioni 72–81 → teste utensili CAPTO C5 posizione 82 → testa utensile D’ANDREA / Piano superiore del magazzino (65 posizioni): posizioni 1–2 → portautensili con dispositivo di serraggio CAPTO C8 posizioni 6–65 → teste utensili e utensili rotanti CAPTO C8 /

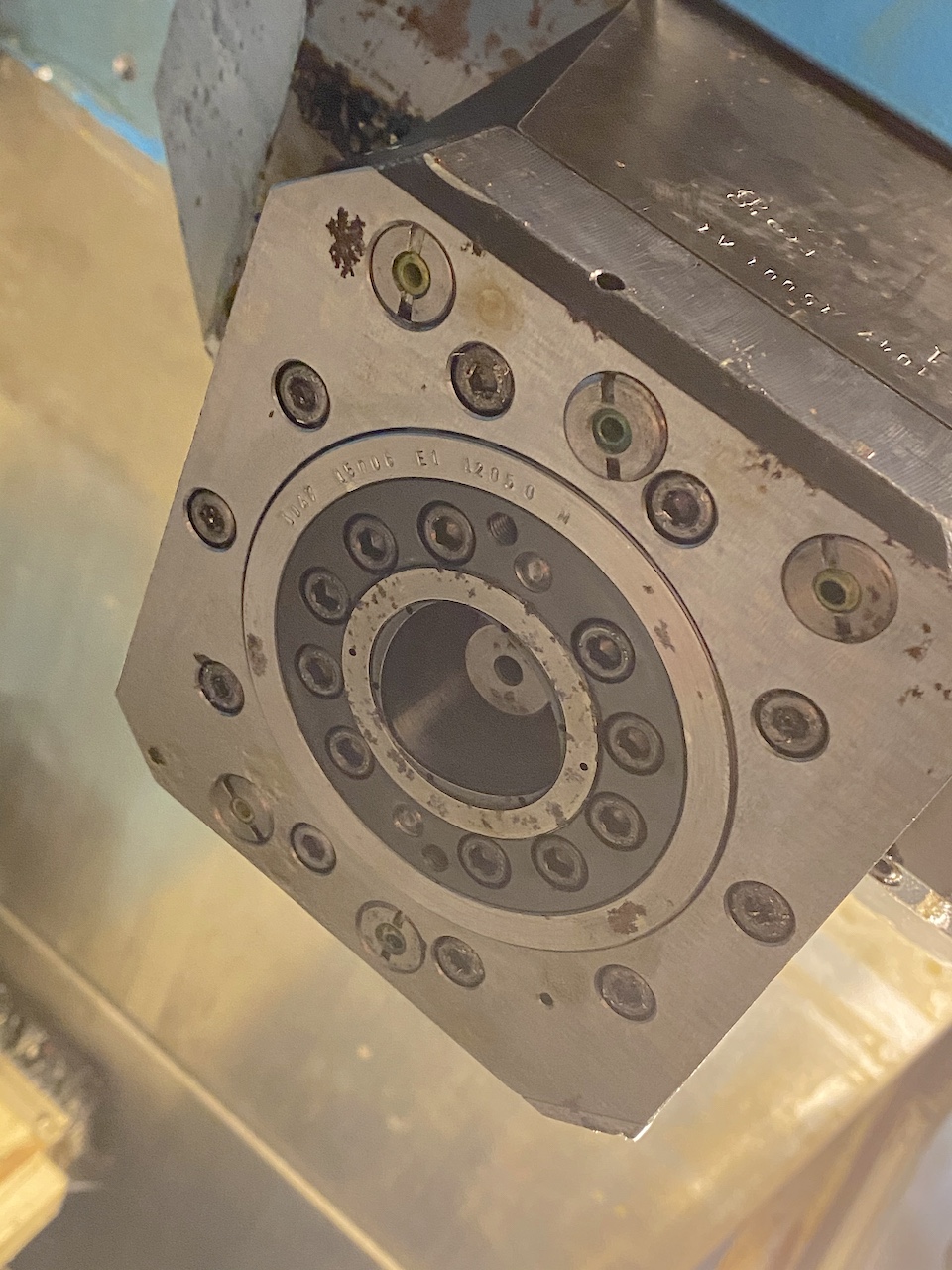

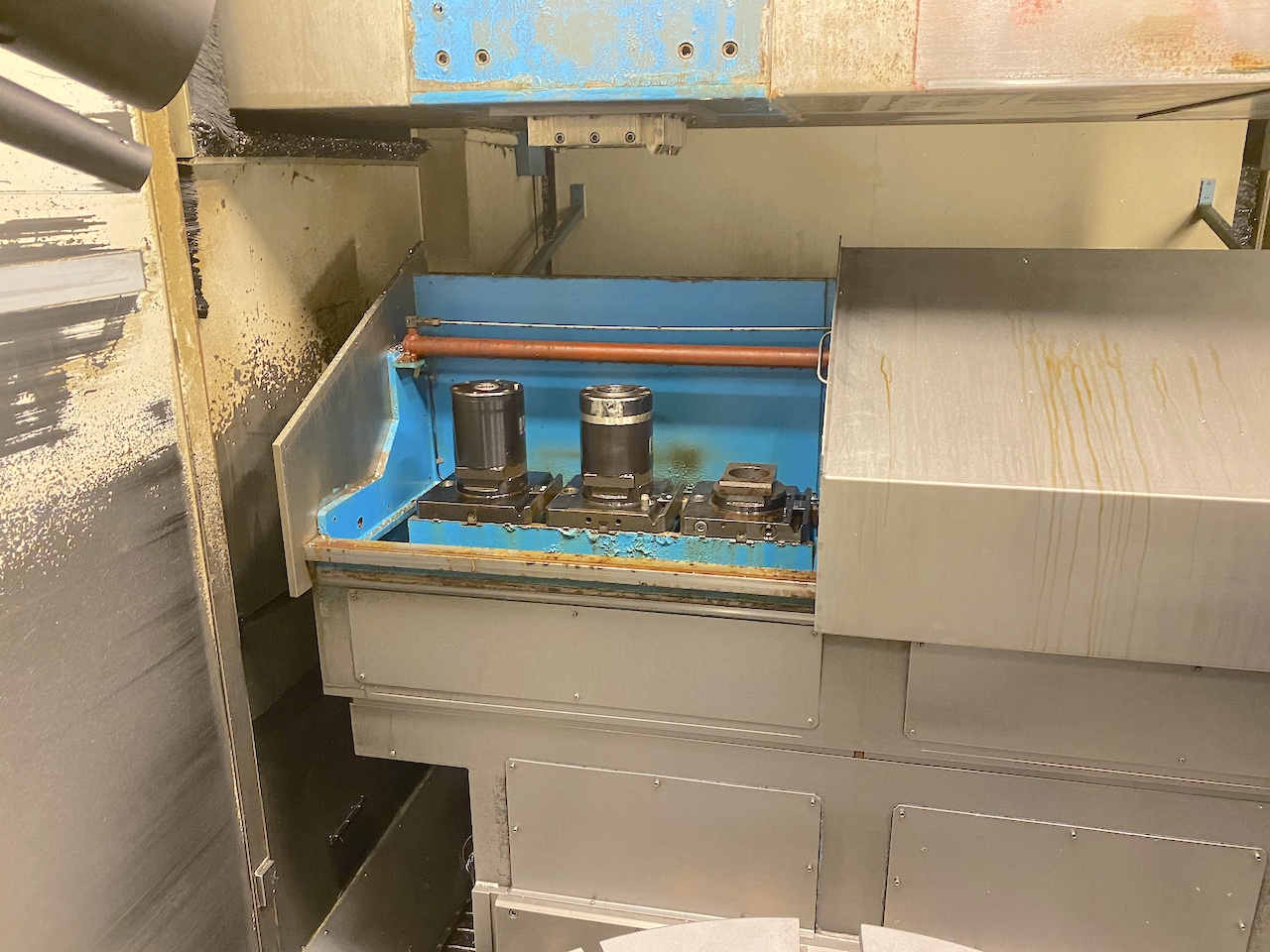

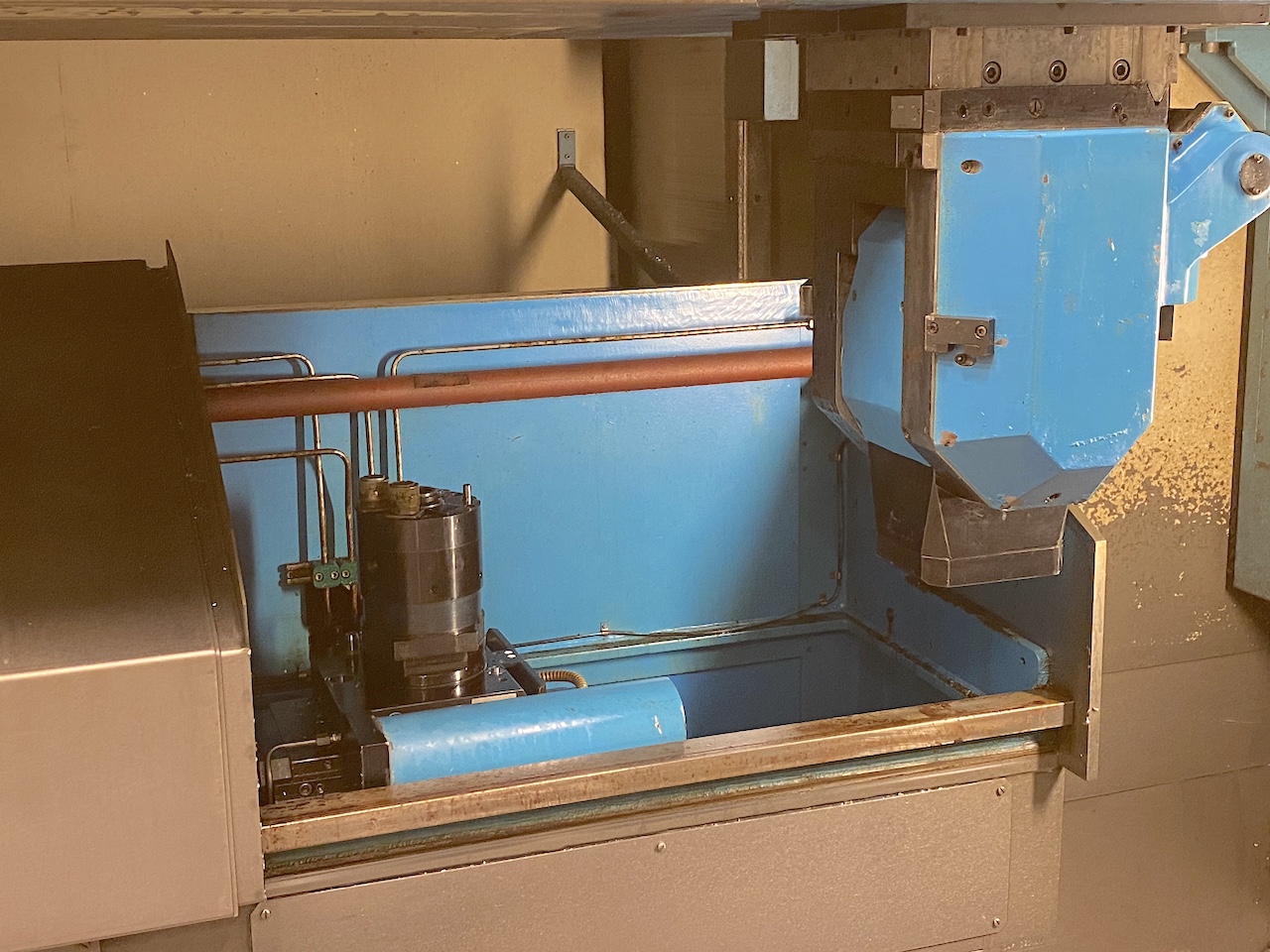

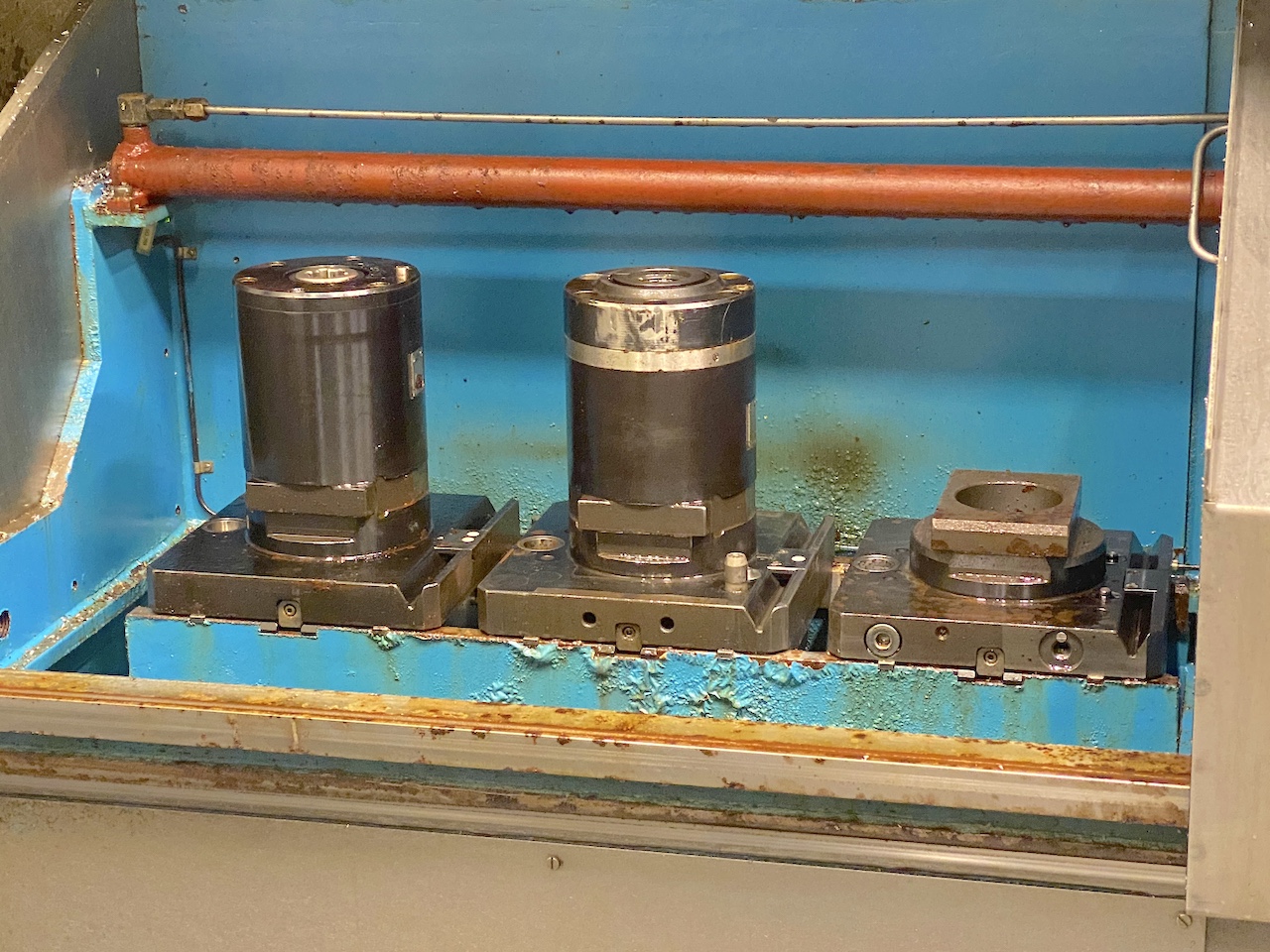

KOPFMAGAZIN
Anzahl Stationen
4

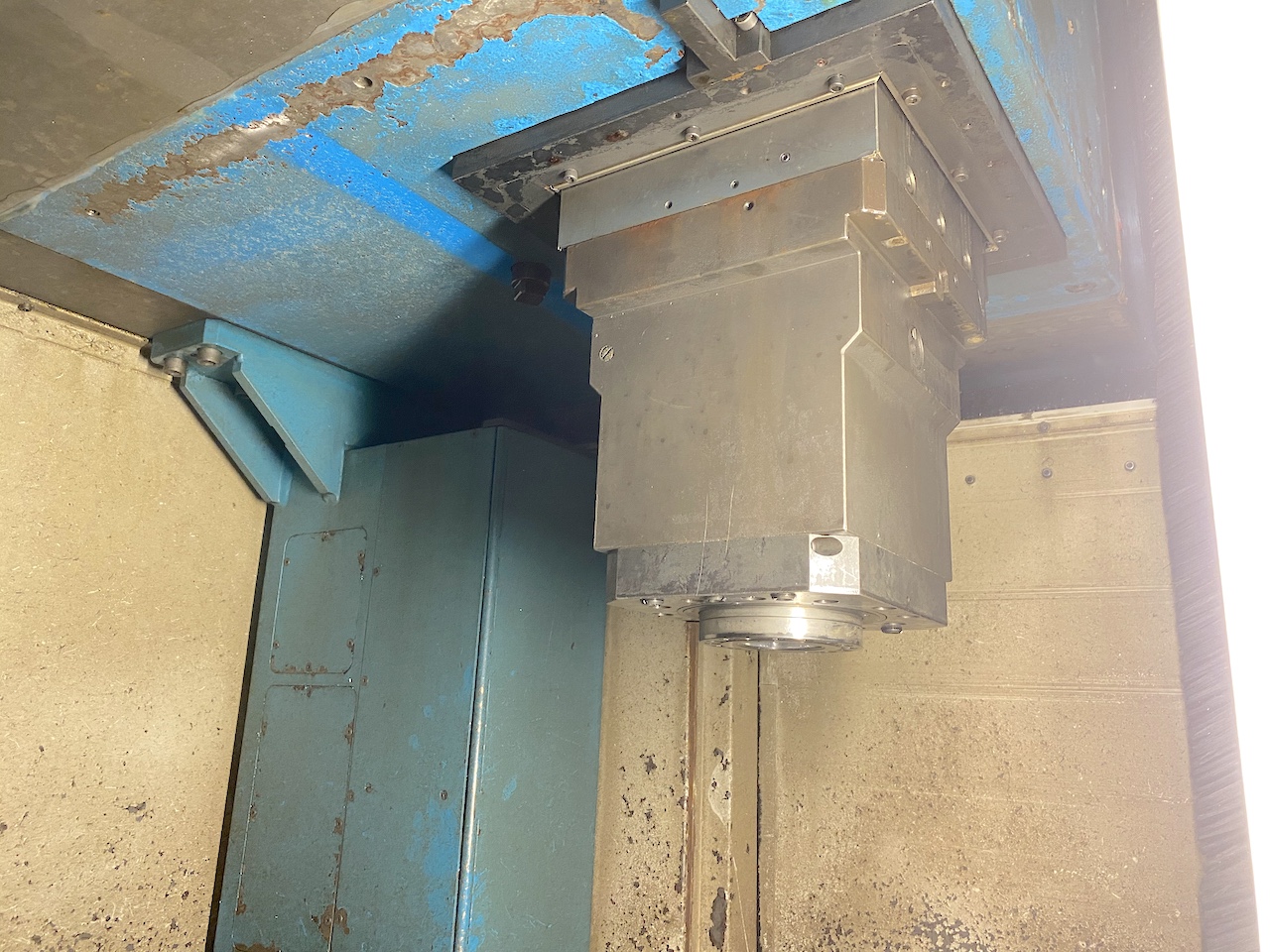

Mitgelieferte Spindelstöcke für Fräsen
4
EXTRA
Max. Installierte Leistung
100 kVA
Gesamtgewicht der Maschine
≈85.000 Kg

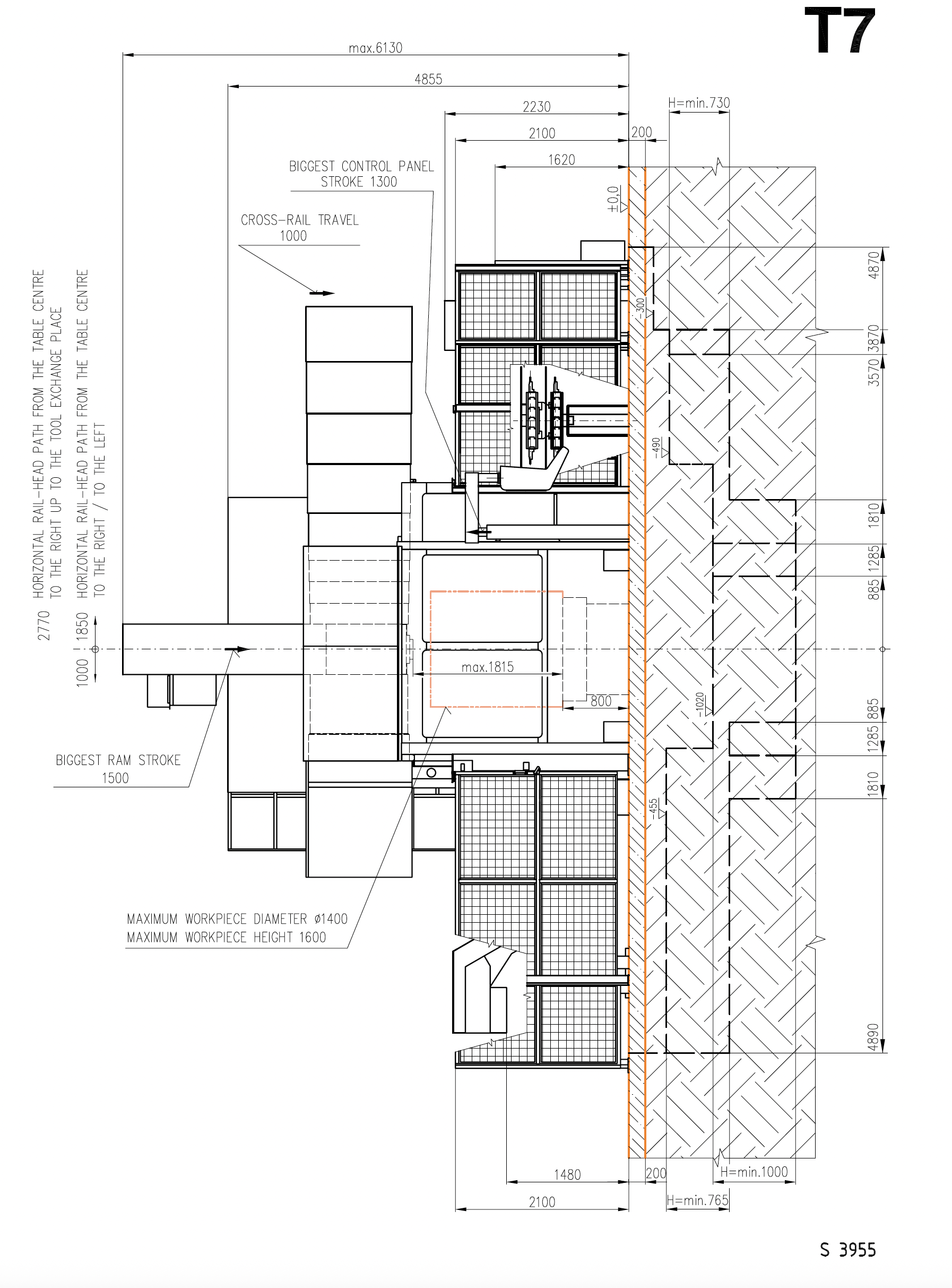

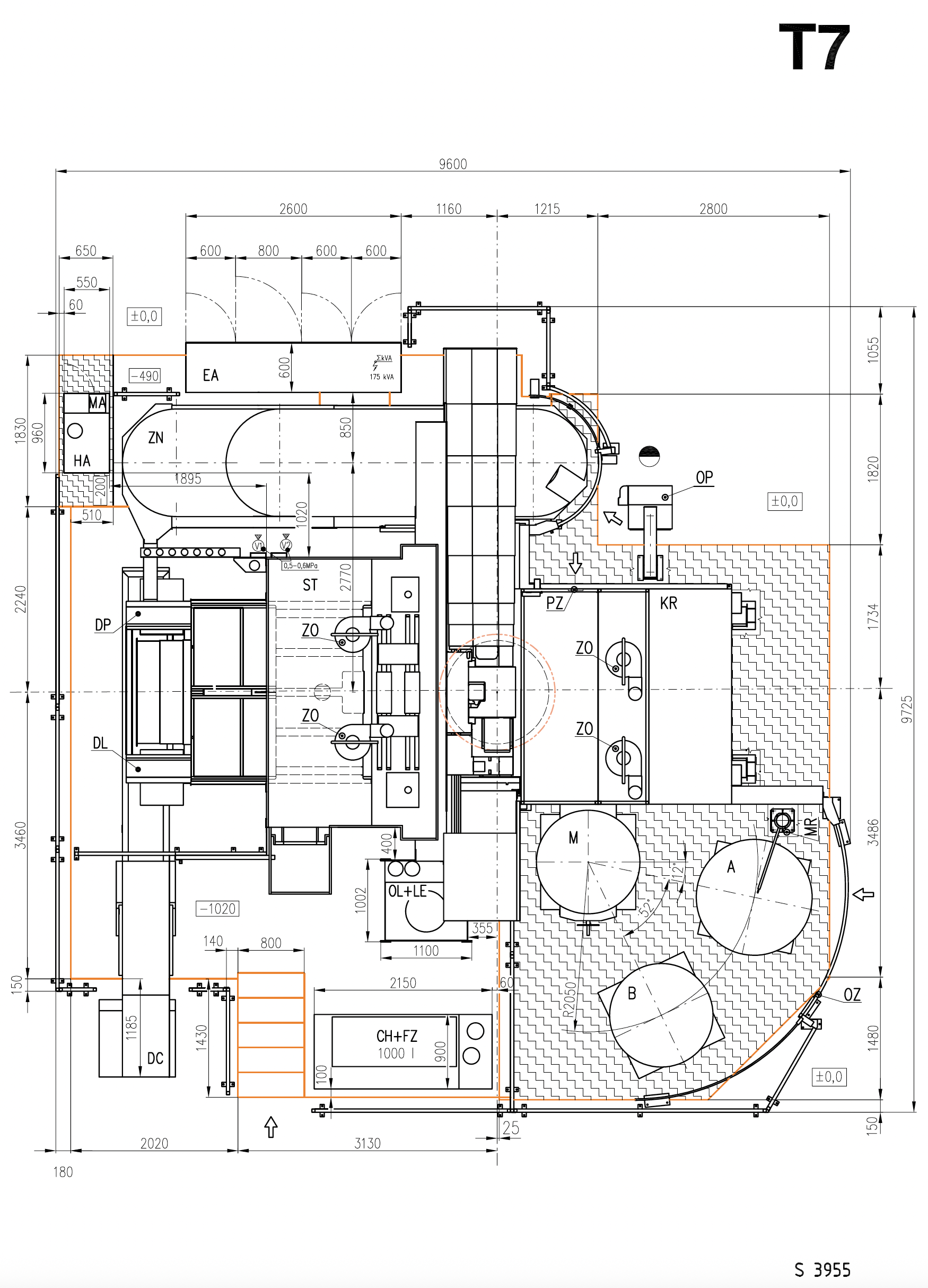

Raumbedarf der Maschine
10090x9580x7150 mm397,24x377,16x281,50 in

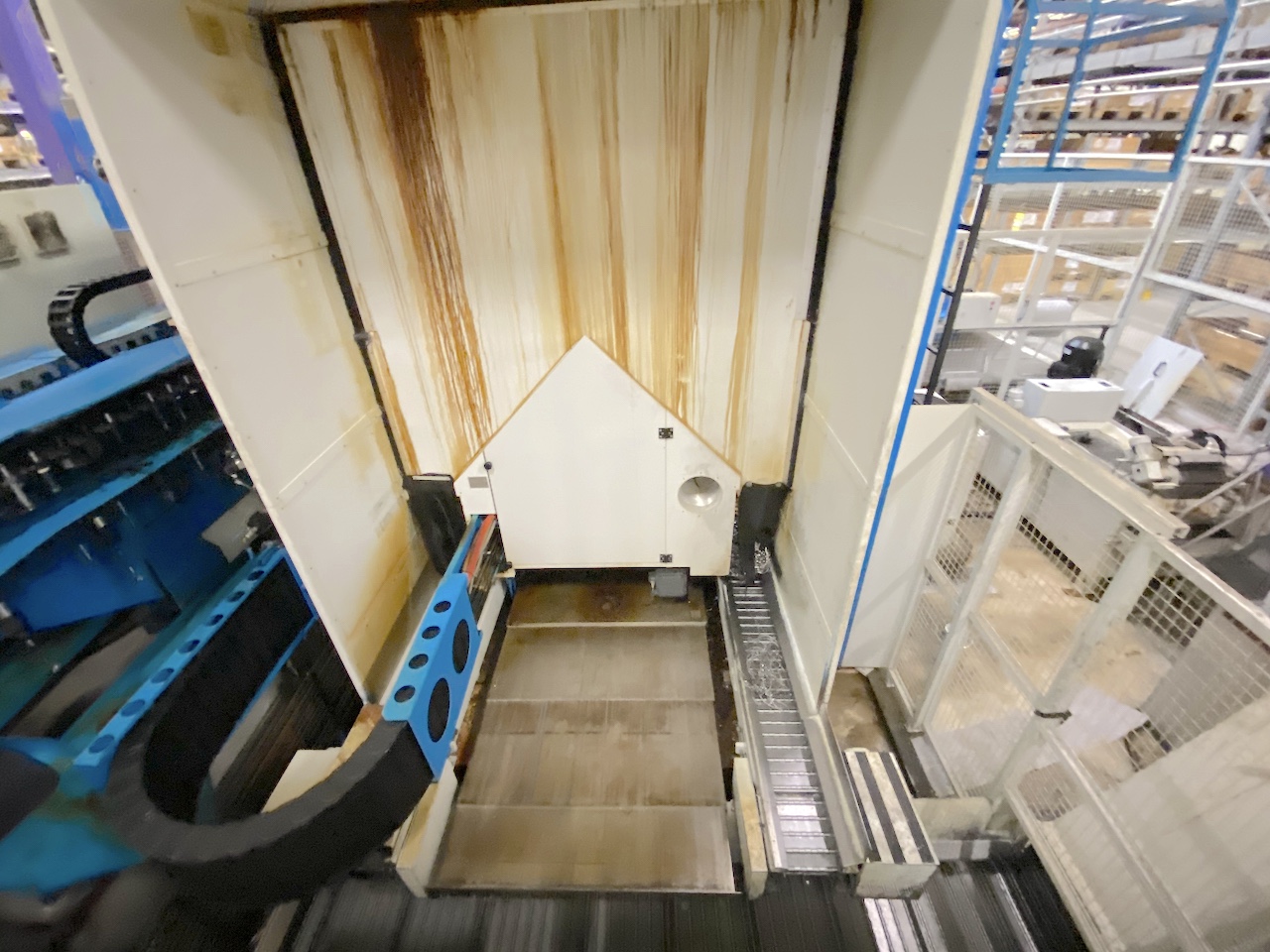

Späneförderer
Si
Mitgeliefertes Zubehör

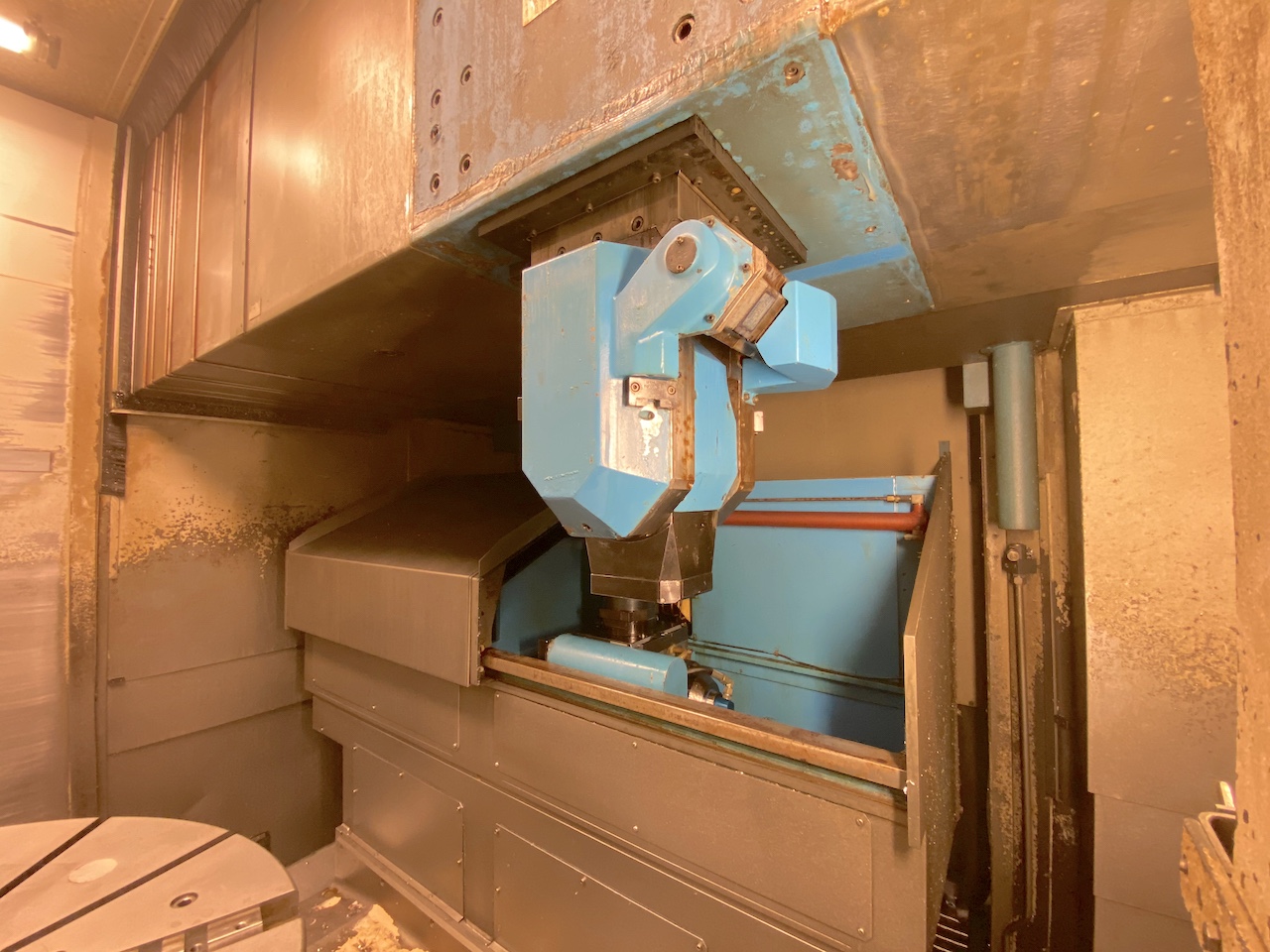

Cambio pallet 2 stazioni ø1250mm, testa di fresatura automatica con asse B millesimale, Testa fresautra verticale, testa fresatura 90°, testa d'Andrea, supporti tornitura orizzontali e verticali, numerosa utensileria
