Kategorie
Fräsmachinen
Typ
Gantry
Marke
Modell

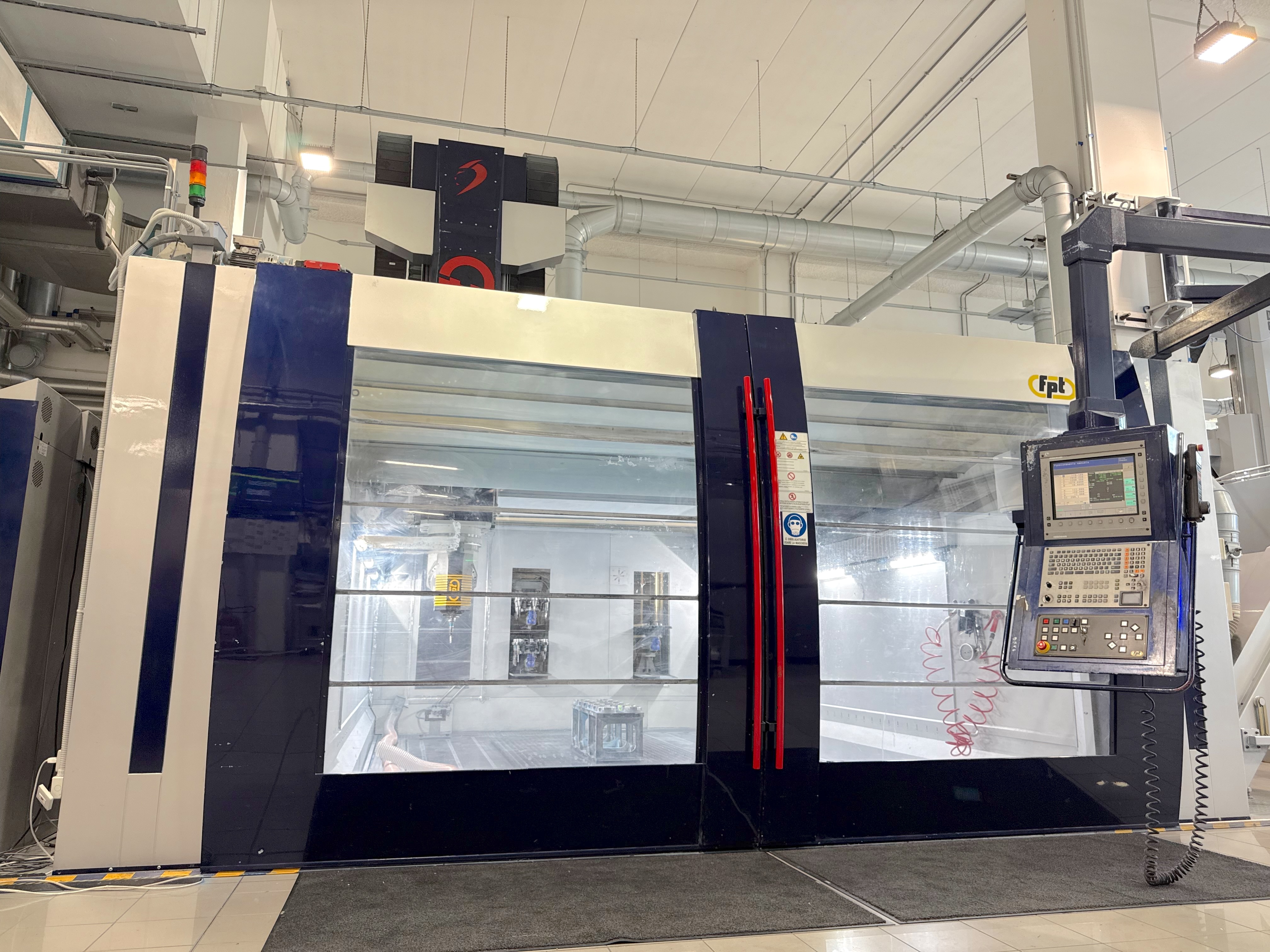

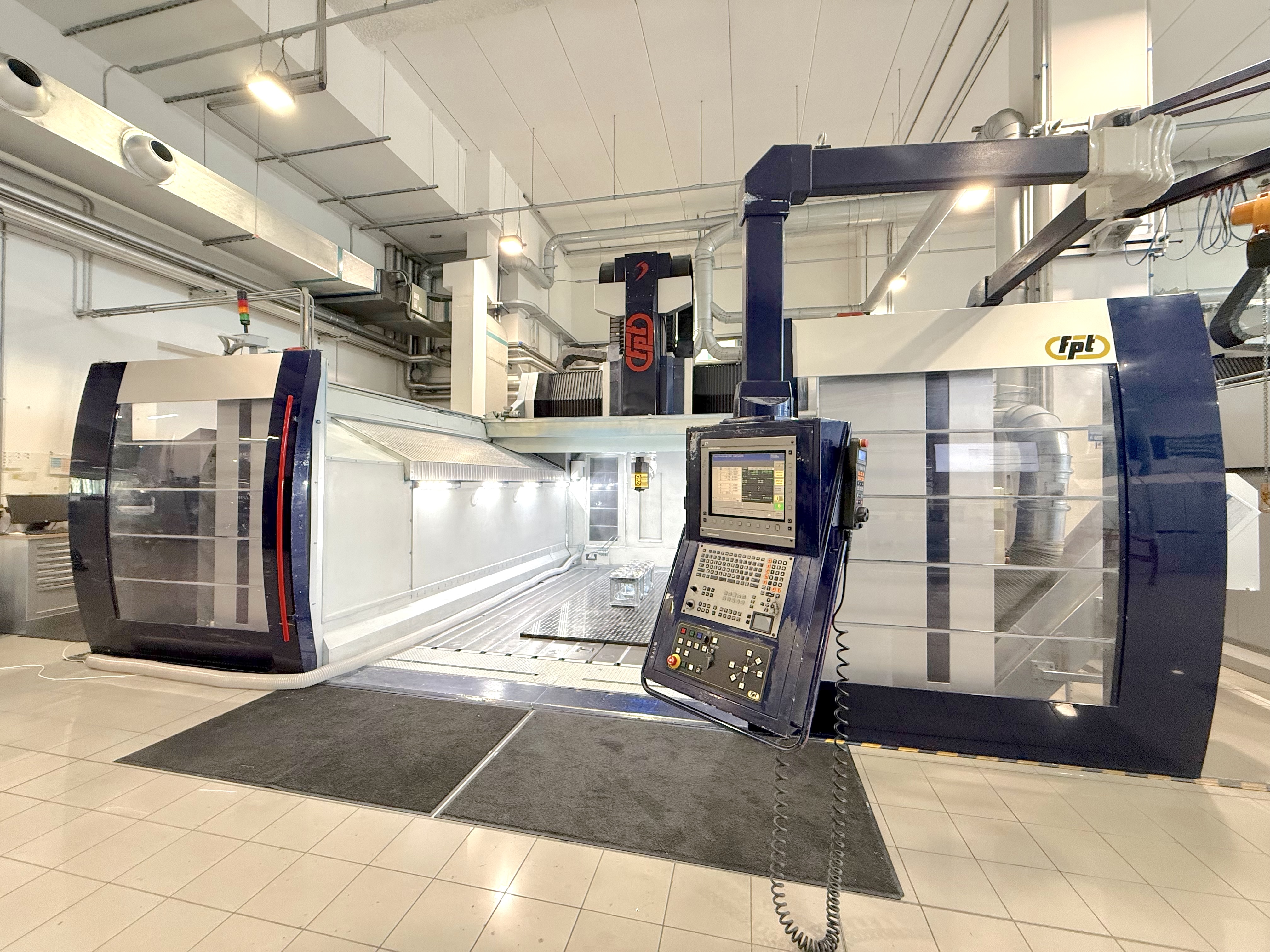

DINOMAX2
Kapazität
4000x2700x1500 mm157,48x106,30x59,06 in
Technische Daten
Metrisch
Imperial

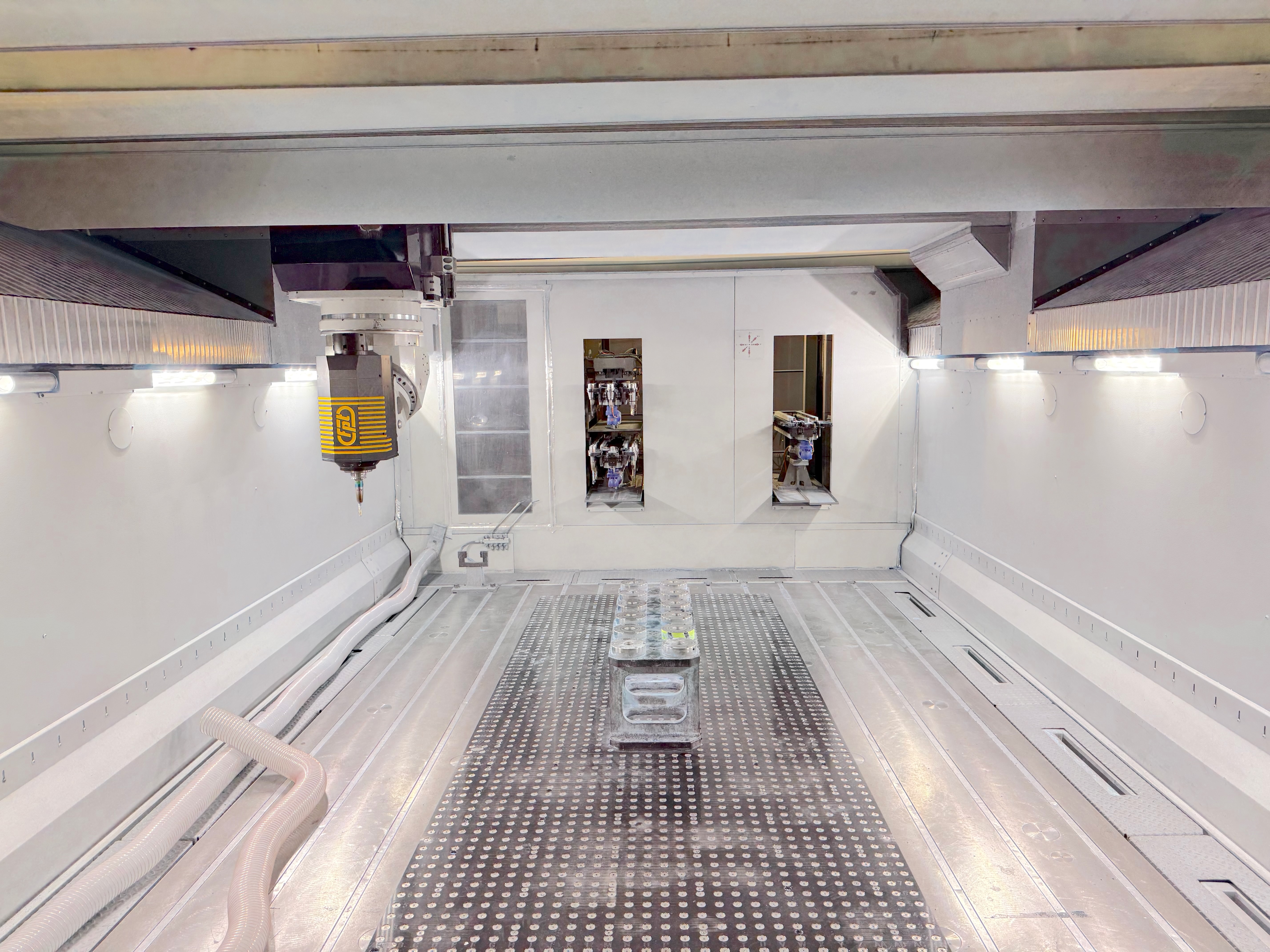

ARBEITSBEREICH
Längs (X)
4000 mm157,48 in
Vertikal Ram (Y)
1500 mm59,06 in
Quer Traverse (Z)
2700 mm106,30 in
Abstand zwischen den Säulen
3700 mm145,67 in
Abstand zwischen Spindelnase und Tischebene
2126 mm83,70 in
Achsenhalterung
motori lineari su asse X, guide lineari a ricircolo di rulli, viti su Y con chiocciola rotante, Z con vite rotante
CNC
Messsystem
Righe ottiche pressurizzate Heidenhain
CNC
Heidenhain TNC530iSP
SPINDEL
Drehgeschwindigkeit
18000 Rpm
Aufnahme
HSK63A
VORSCHüBE
Schnell X
50 m/min1.968,50 ipm
Schnell Y
50 m/min1.968,50 ipm
Schnell Z
50 m/min1.968,50 ipm

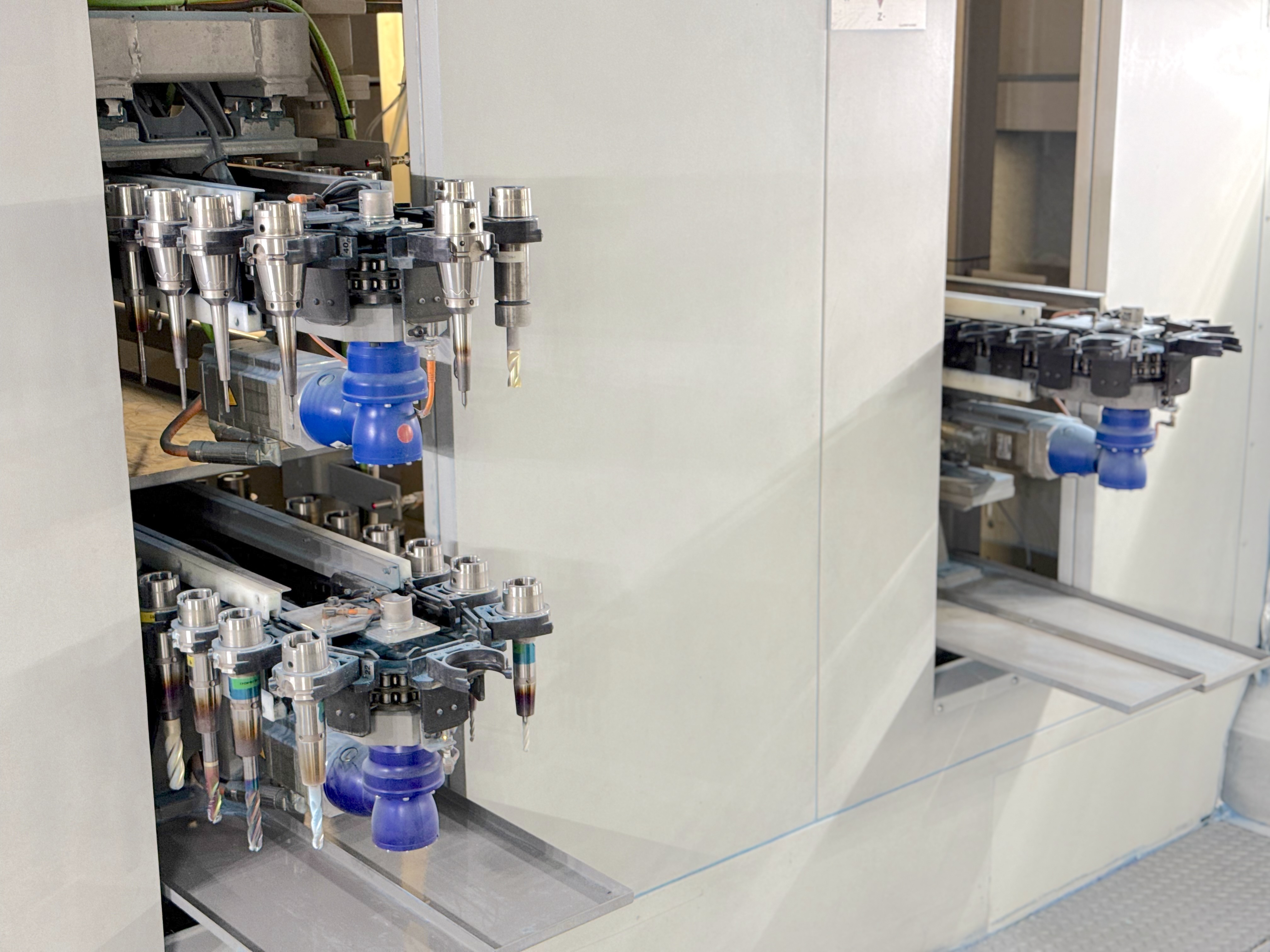

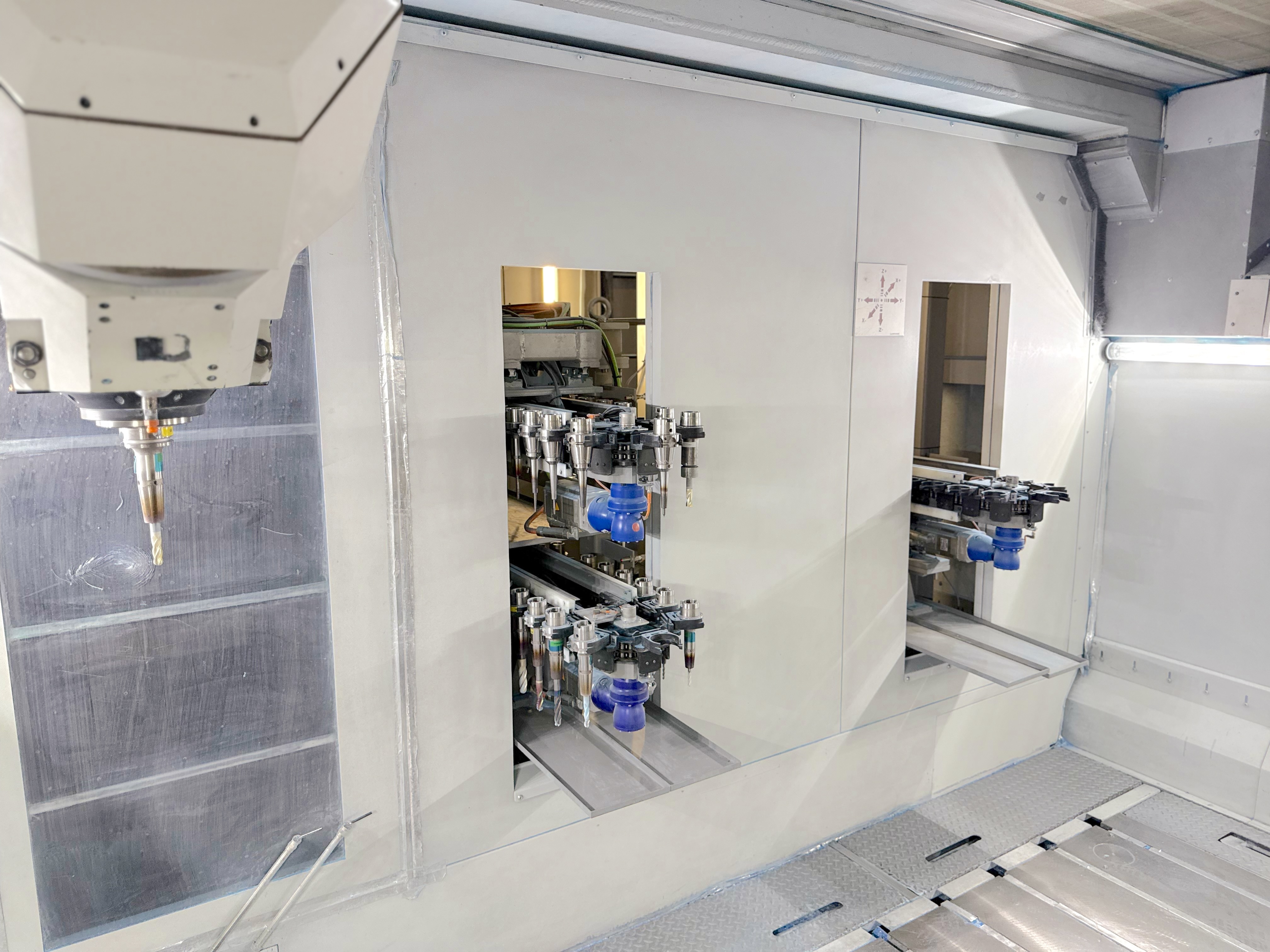

ATC
Plätze
90
Max. Länge Werkzeug
300 mm11,81 in
Max. Gewicht Werkzeug
10 Kg
Werkzeugaufnahme
HSK63A

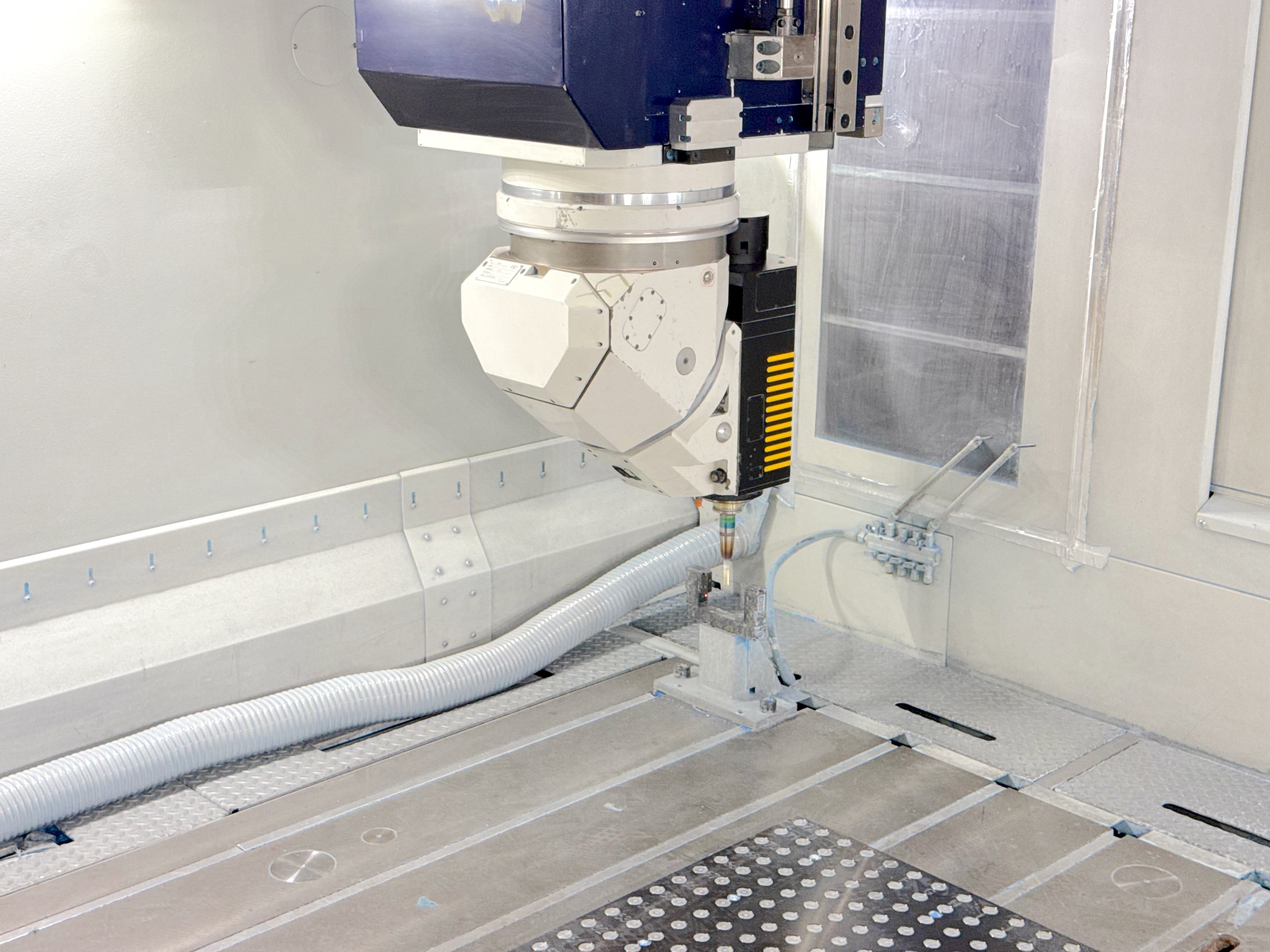

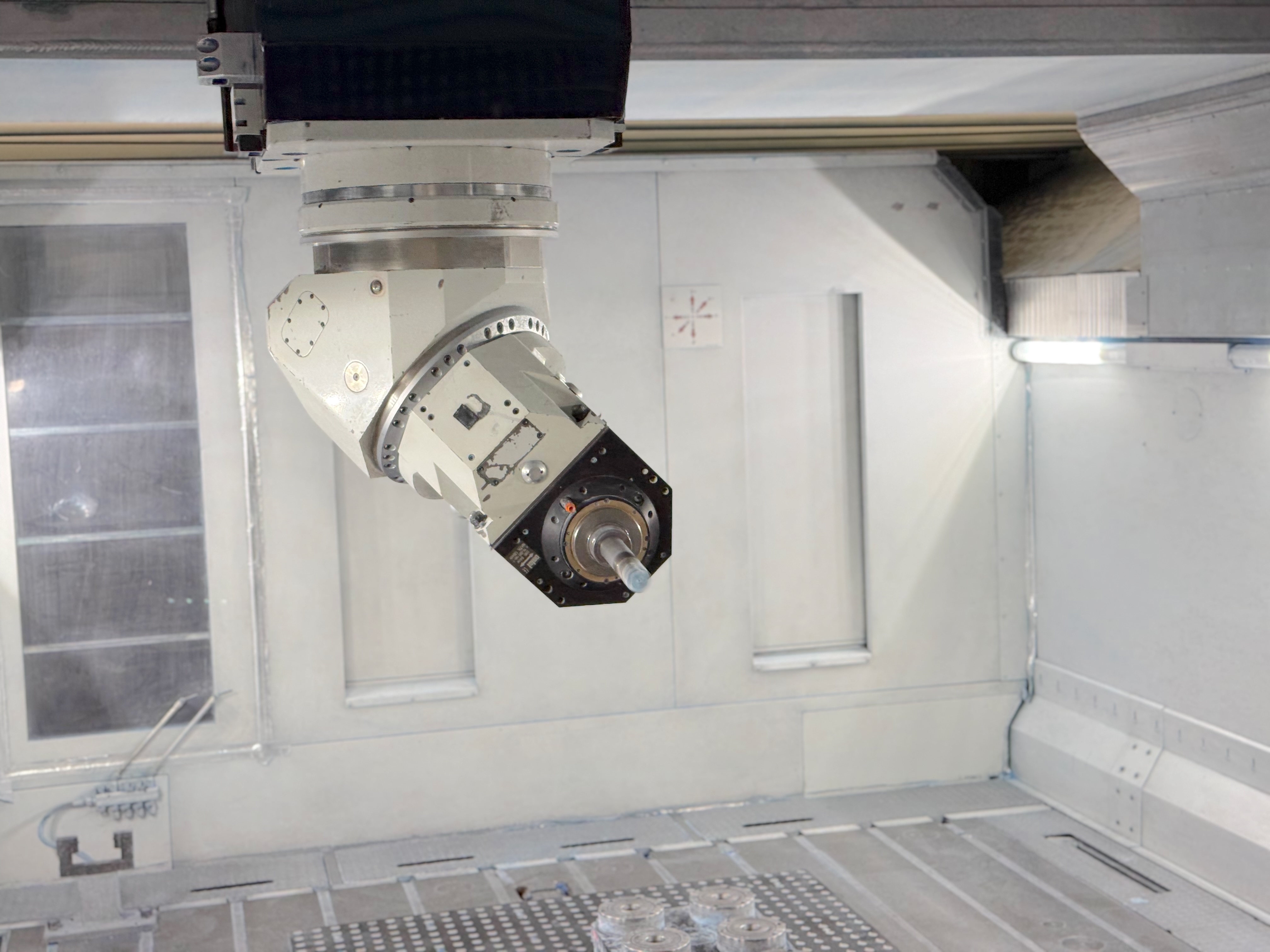

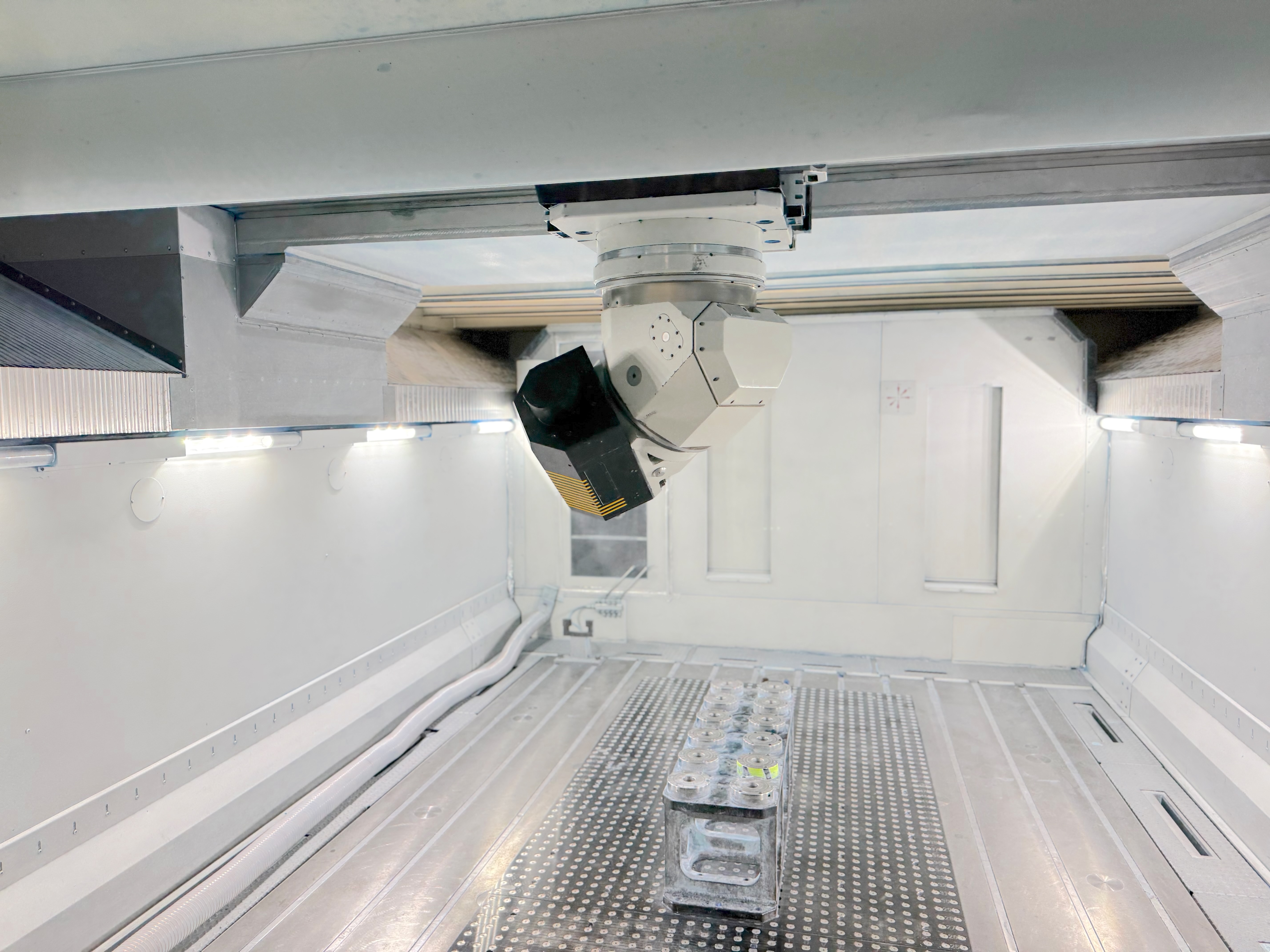

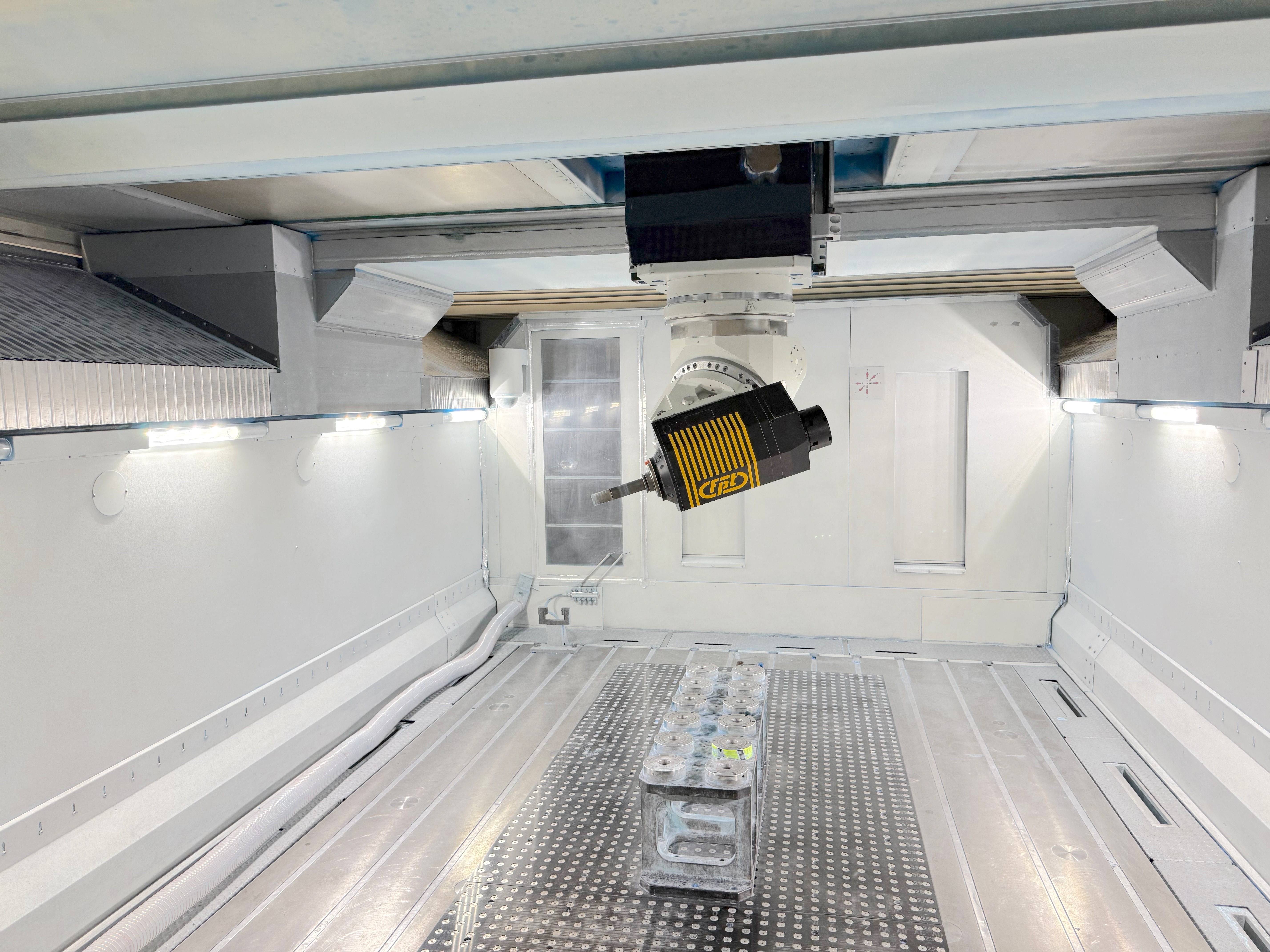

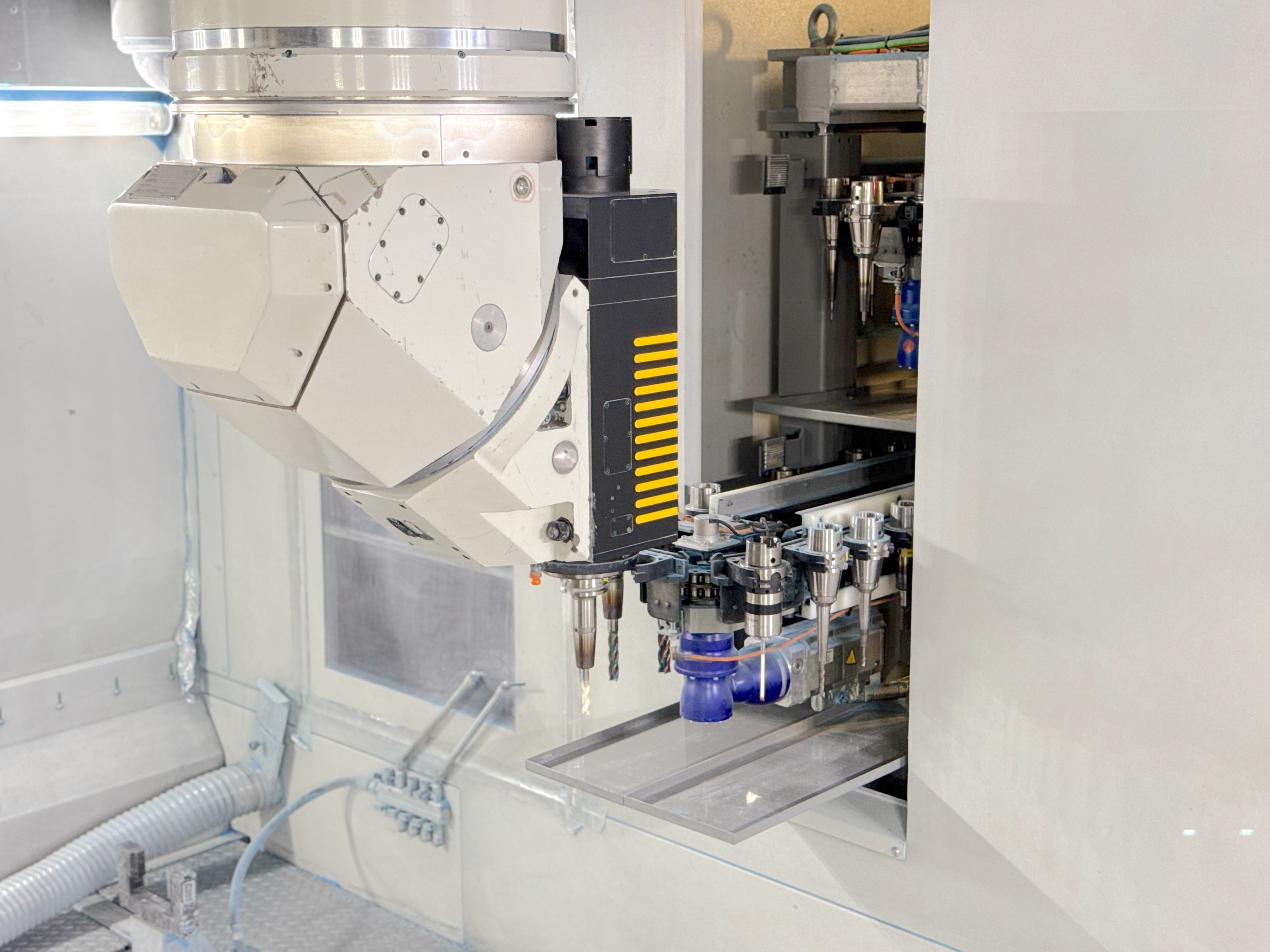

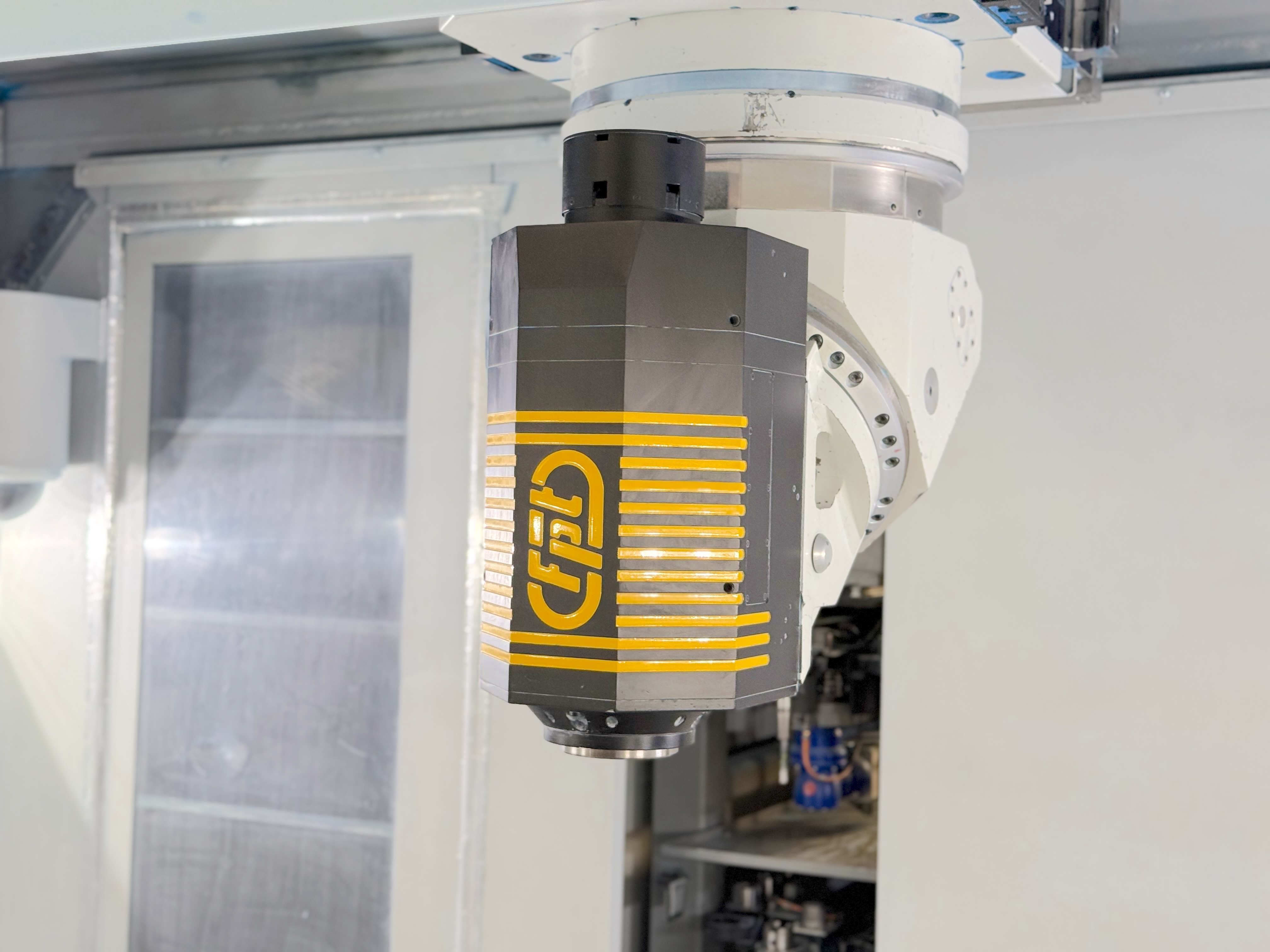

SPINDELSTOCK 1
Typ
TULCE18
Spindelaufnahme
HSK63A
Achse A
continuo 0,001 °
Achse C
contiuno 0,001 °
Max. Geschwindigkeit
18000 Rpm
Kühlmittel
predisposizione CTS
EXTRA
Gesamtgewicht der Maschine
≈70.000 Kg
Raumbedarf der Maschine
7500x6900x5180 mm295,28x271,65x203,94 in
Mitgeliefertes Zubehör

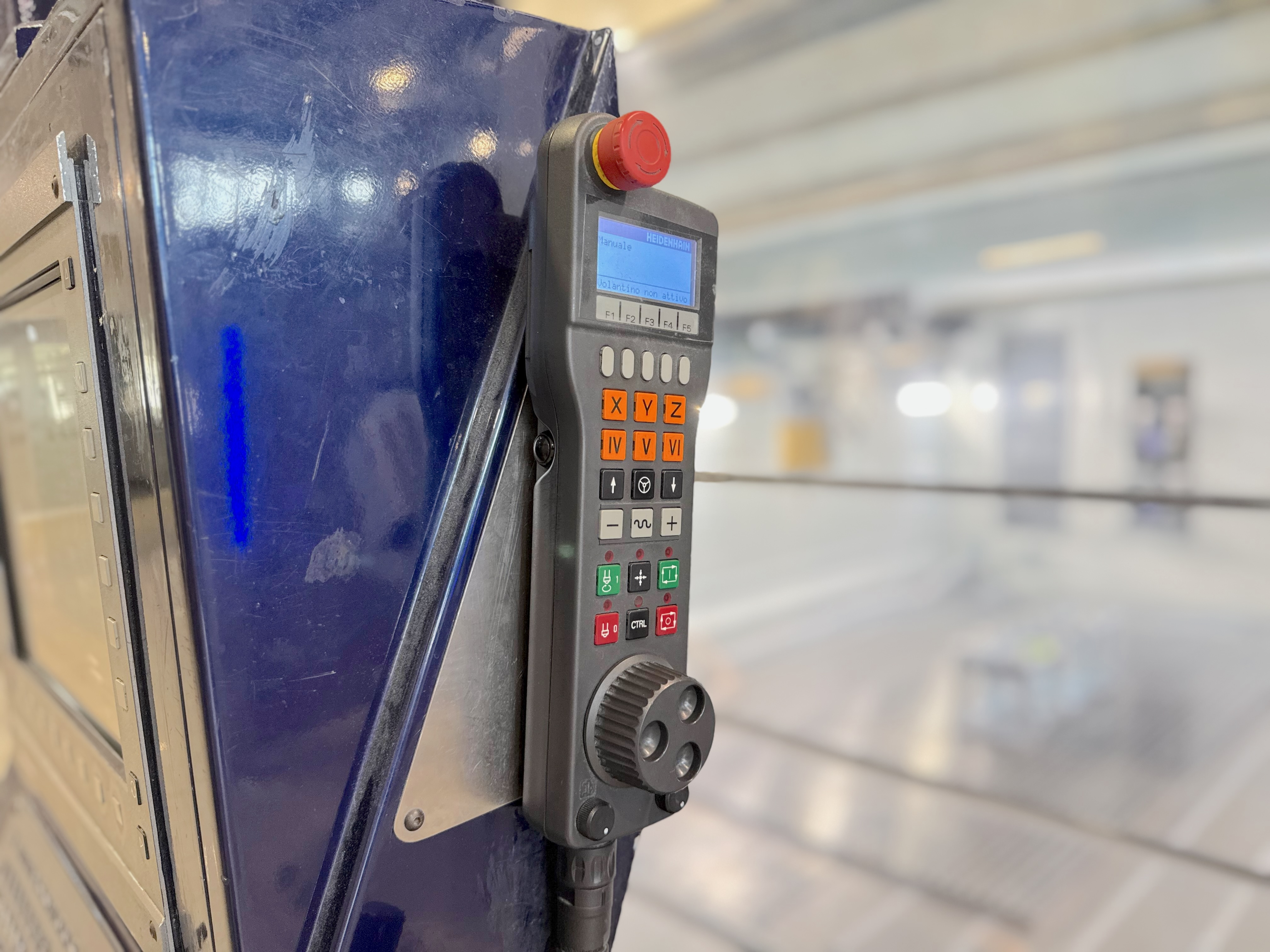

Volantino remotato Heidenhain HR420 con display, Controllo bilanciatura elettromandrino, Sonda laser Integrità utensile, RTCP Dinamico, Sonda misura allineamento pezzo, software AUTOCAL per calibrazione automatica, interfaccia ETHERNET, Maschiatura rigida, videosorveglianza area di lavoro

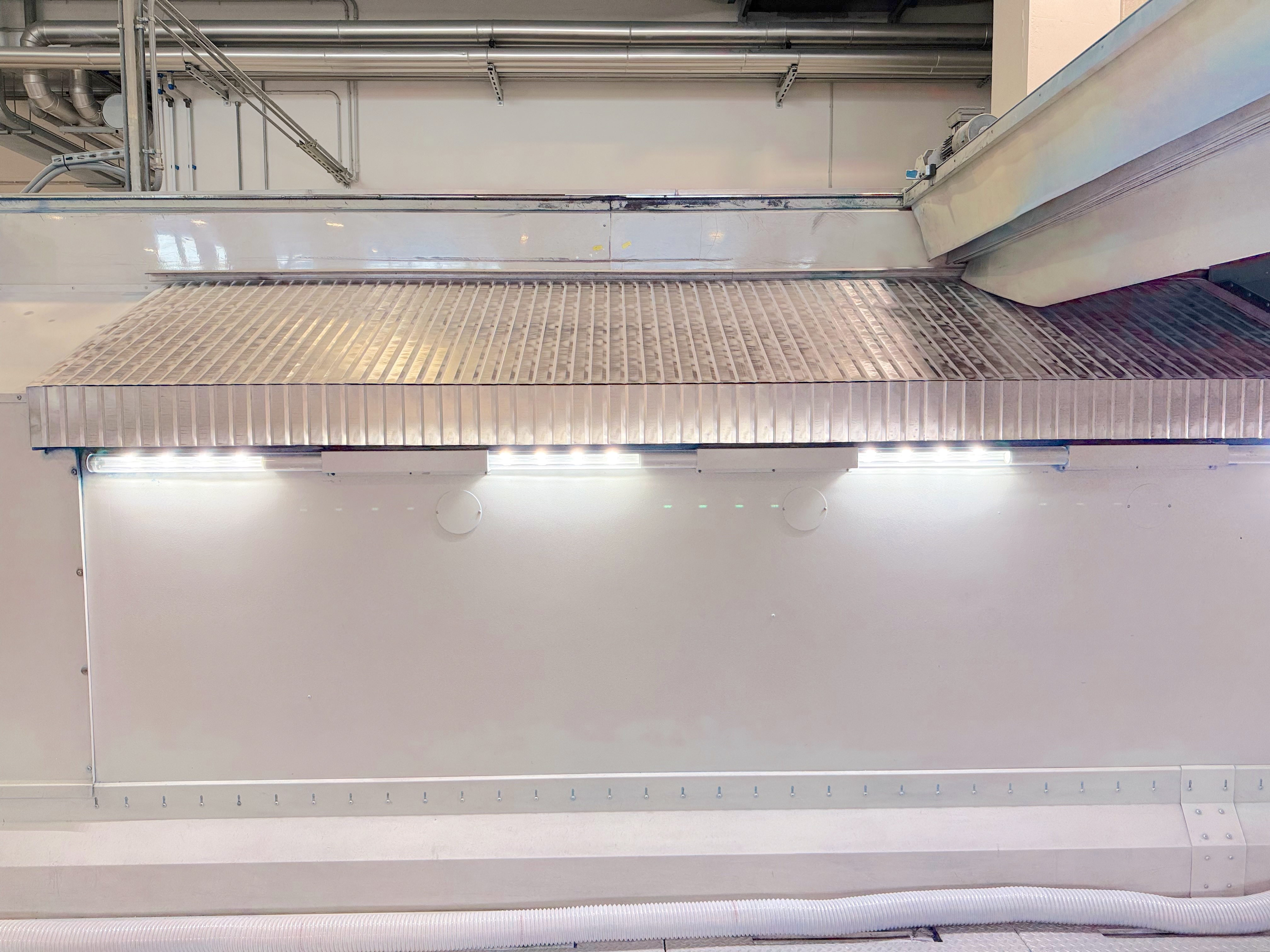

Abdeckung
integrale con tetto scorrevole

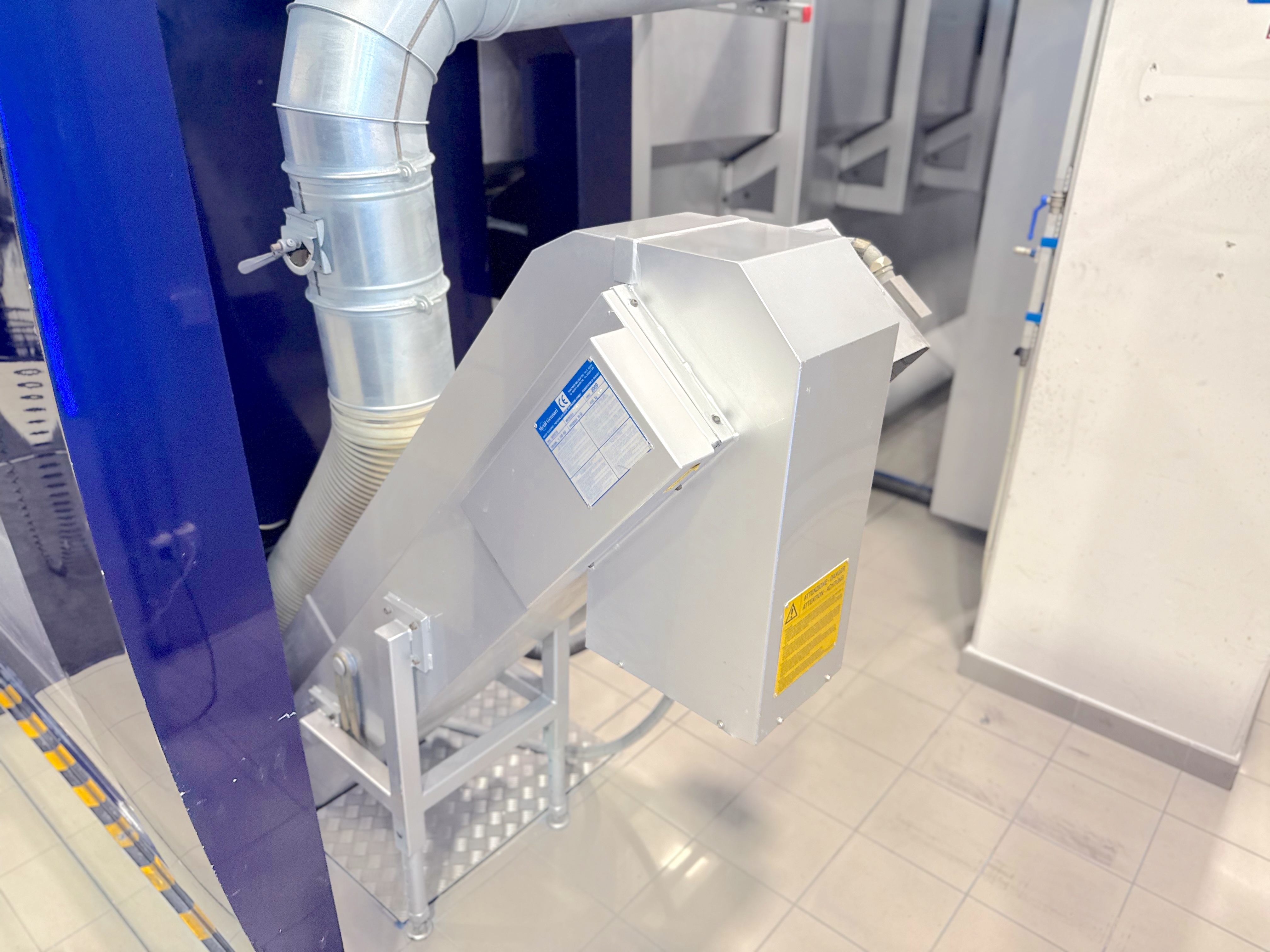

Späneförderer
anteriore laterale
Rauchabsaugung
predisposizione aspirazione area di lavoro
