Kategorie
Fräsmachinen
Typ
mobile Säule
Marke

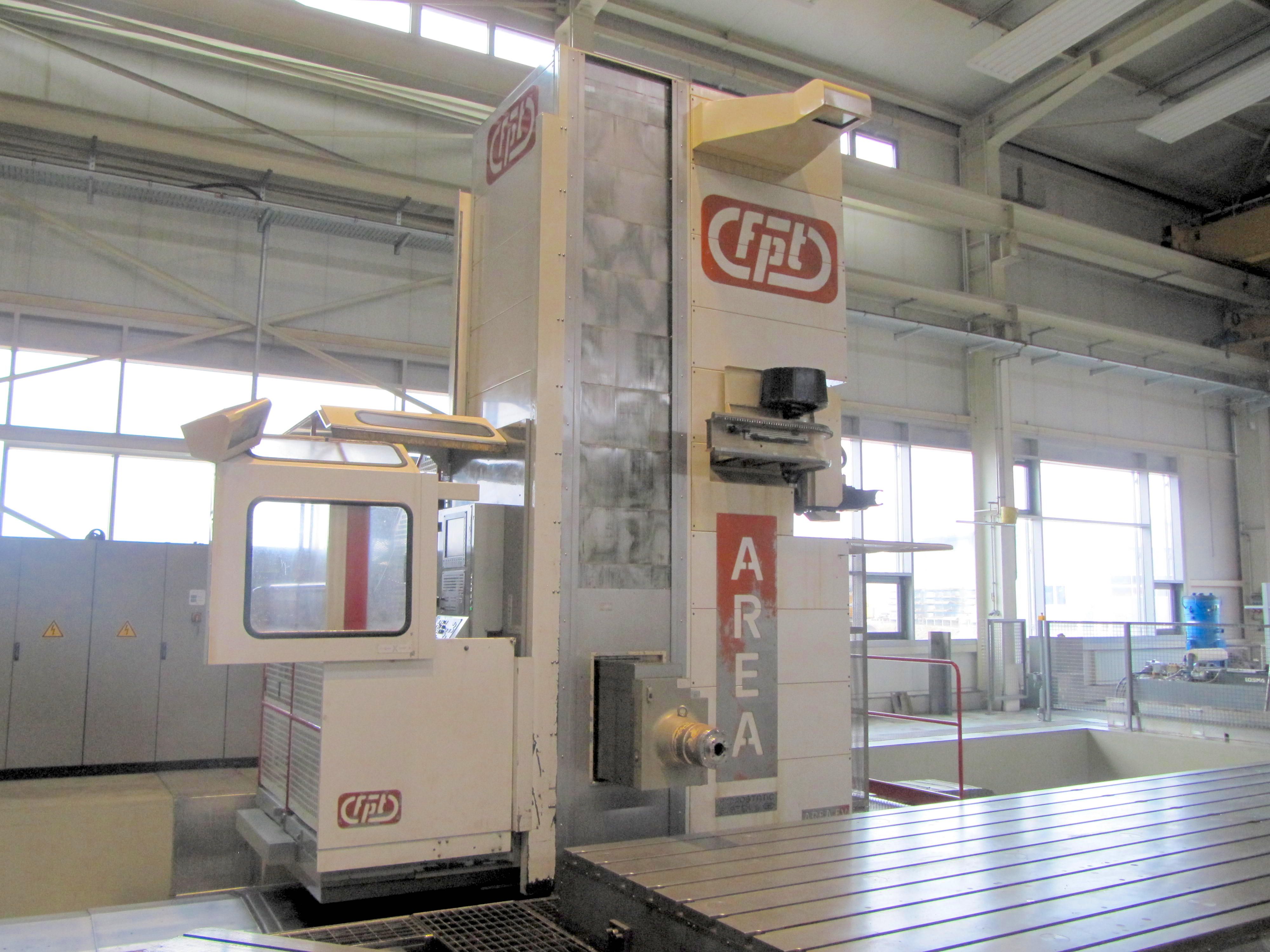

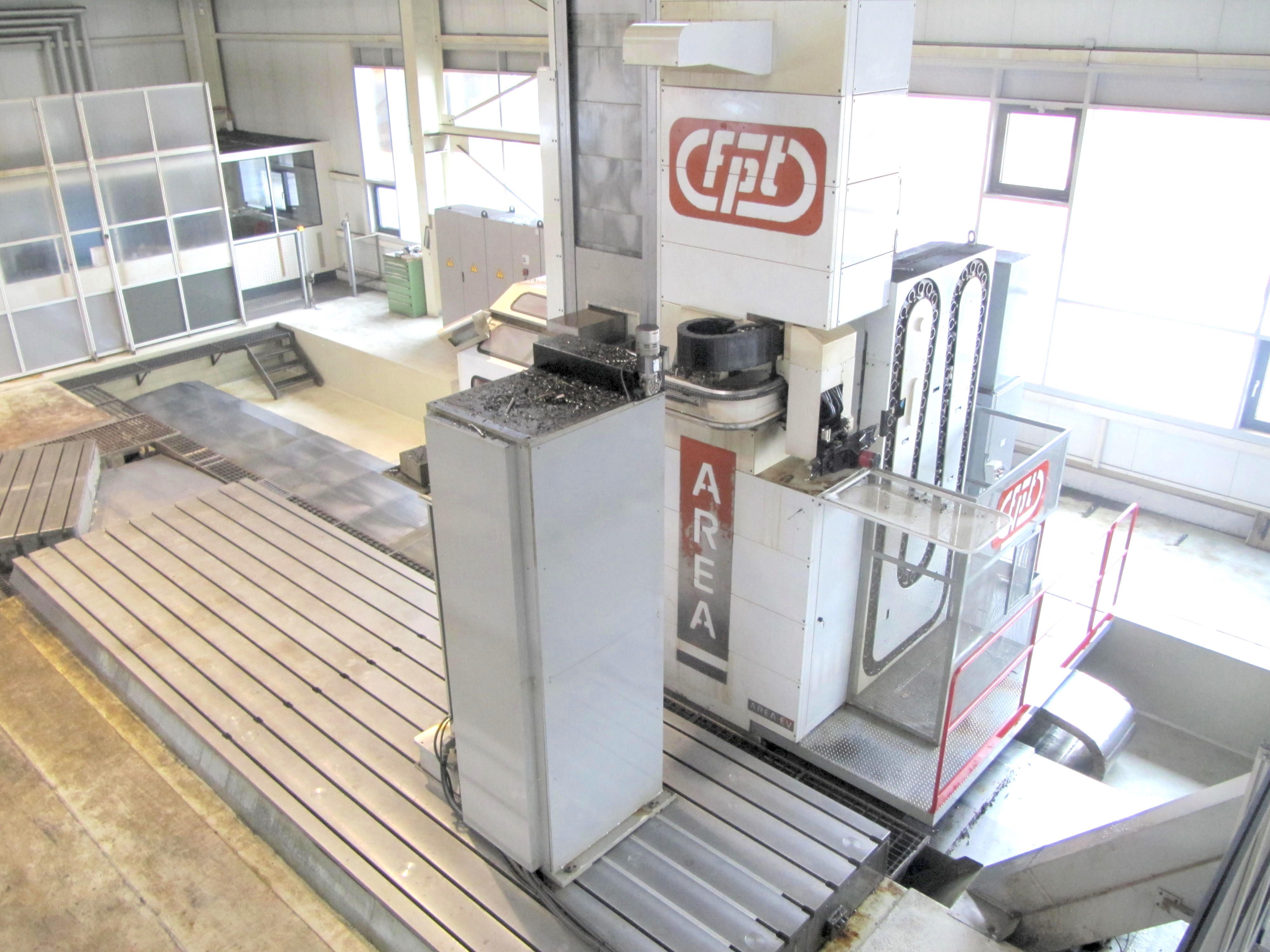

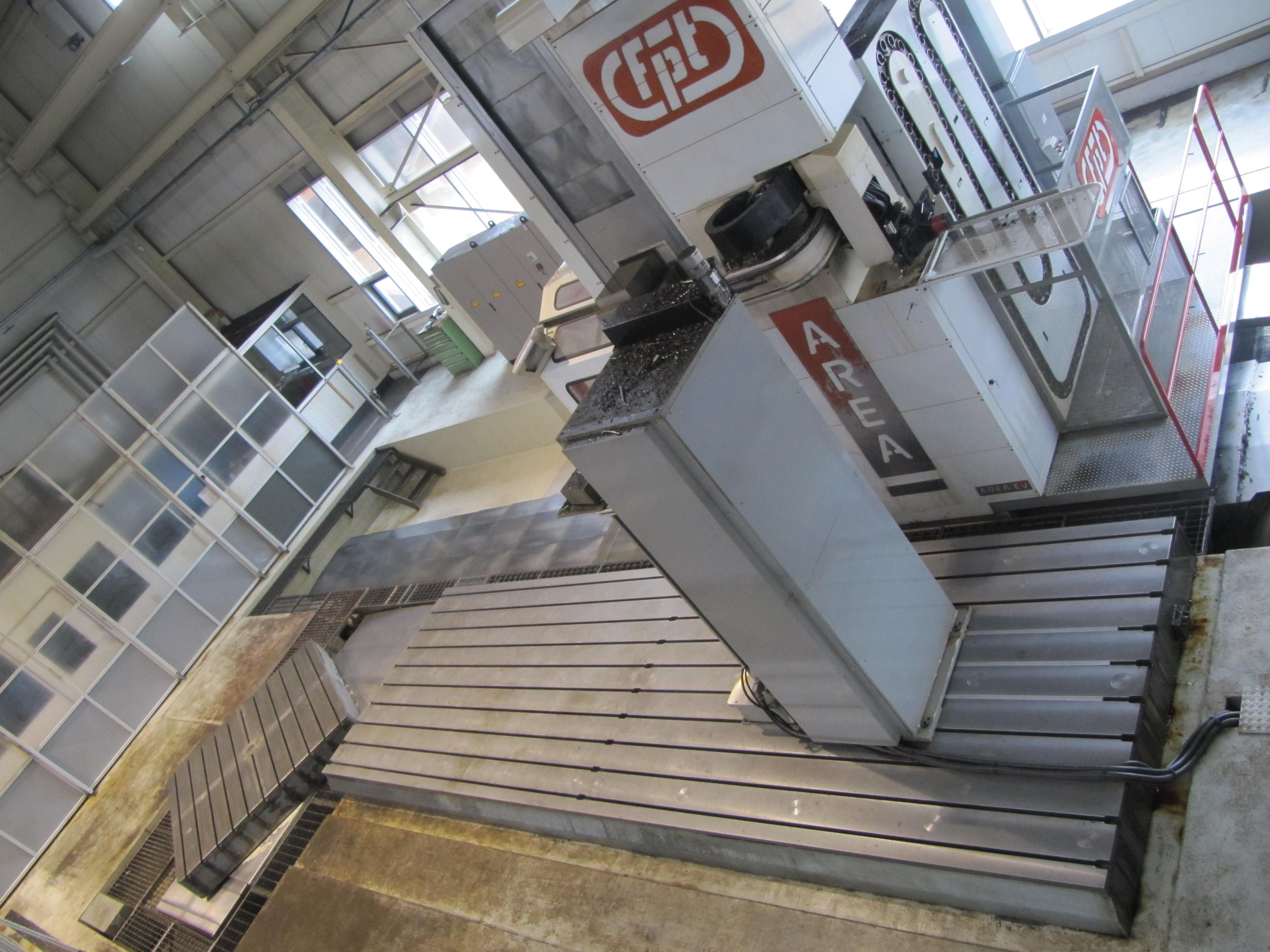

Modell

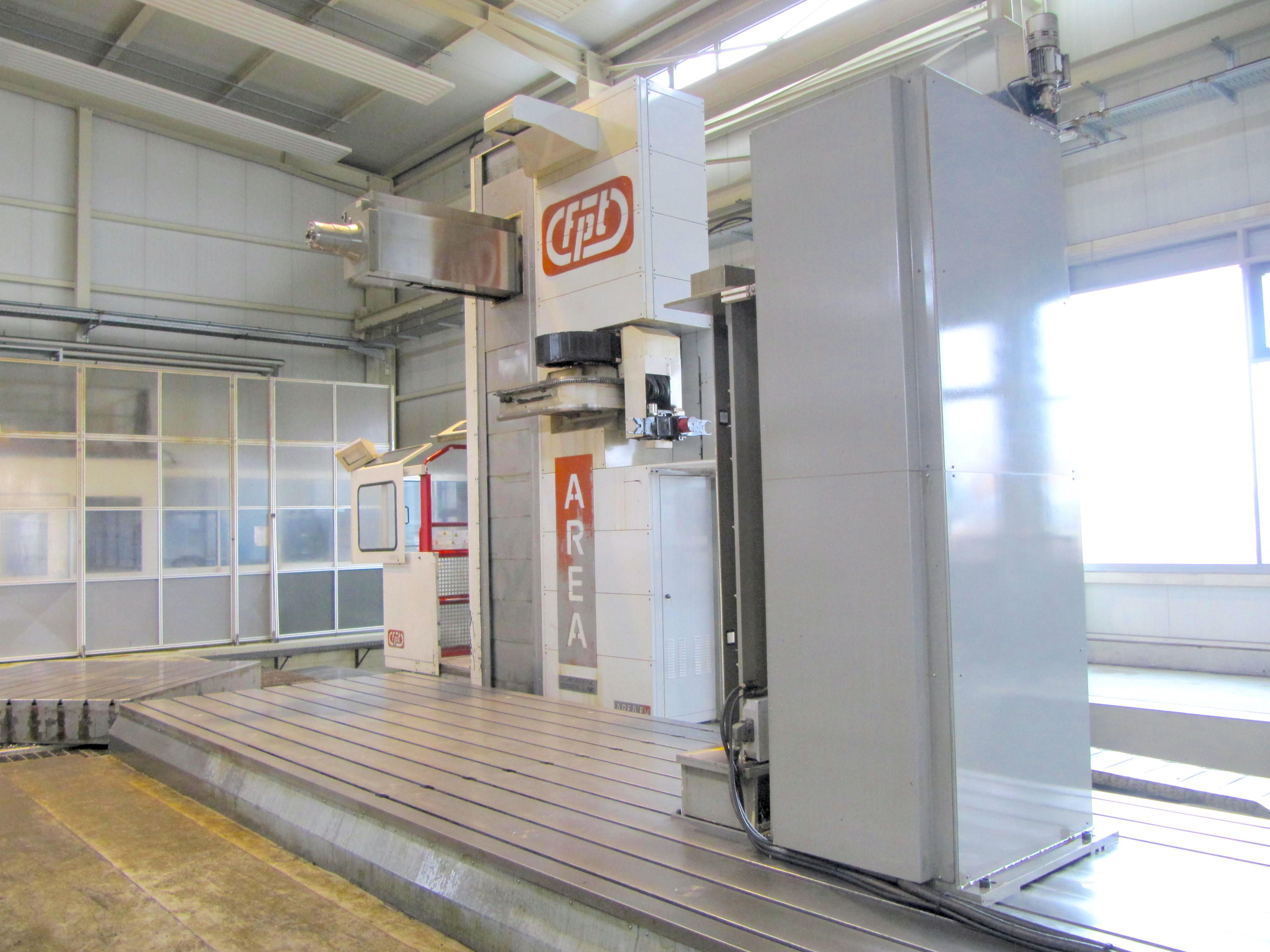

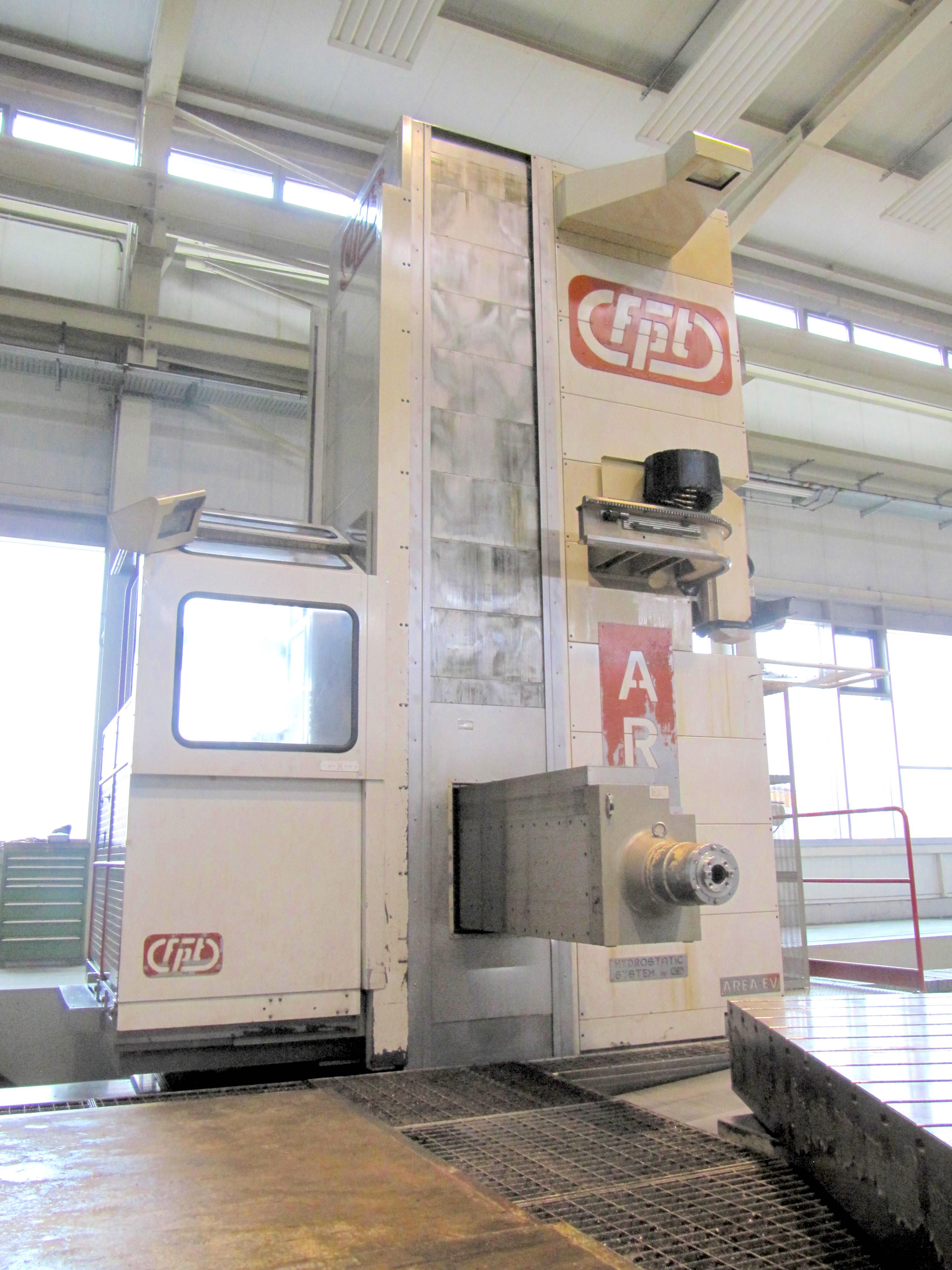

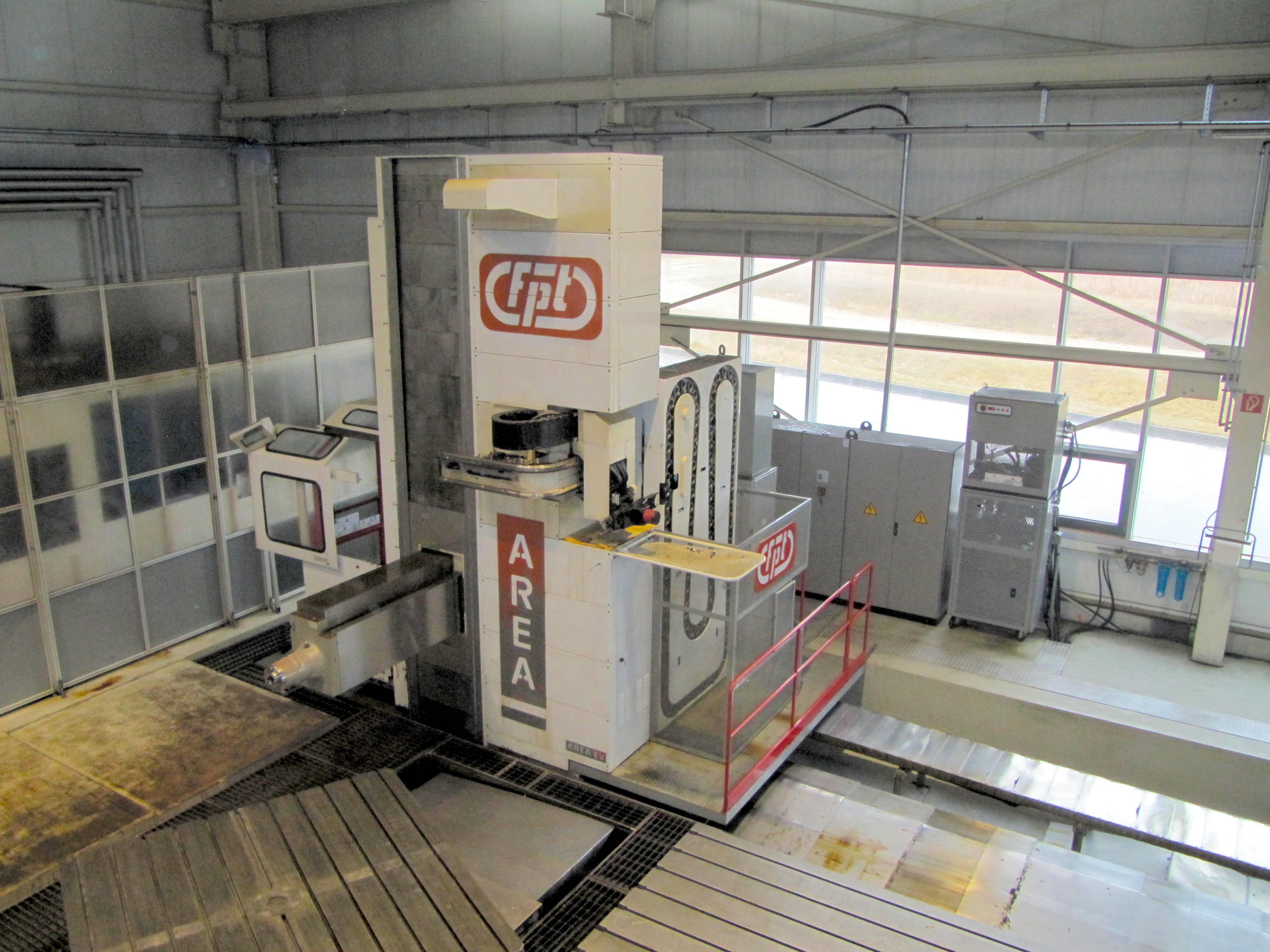

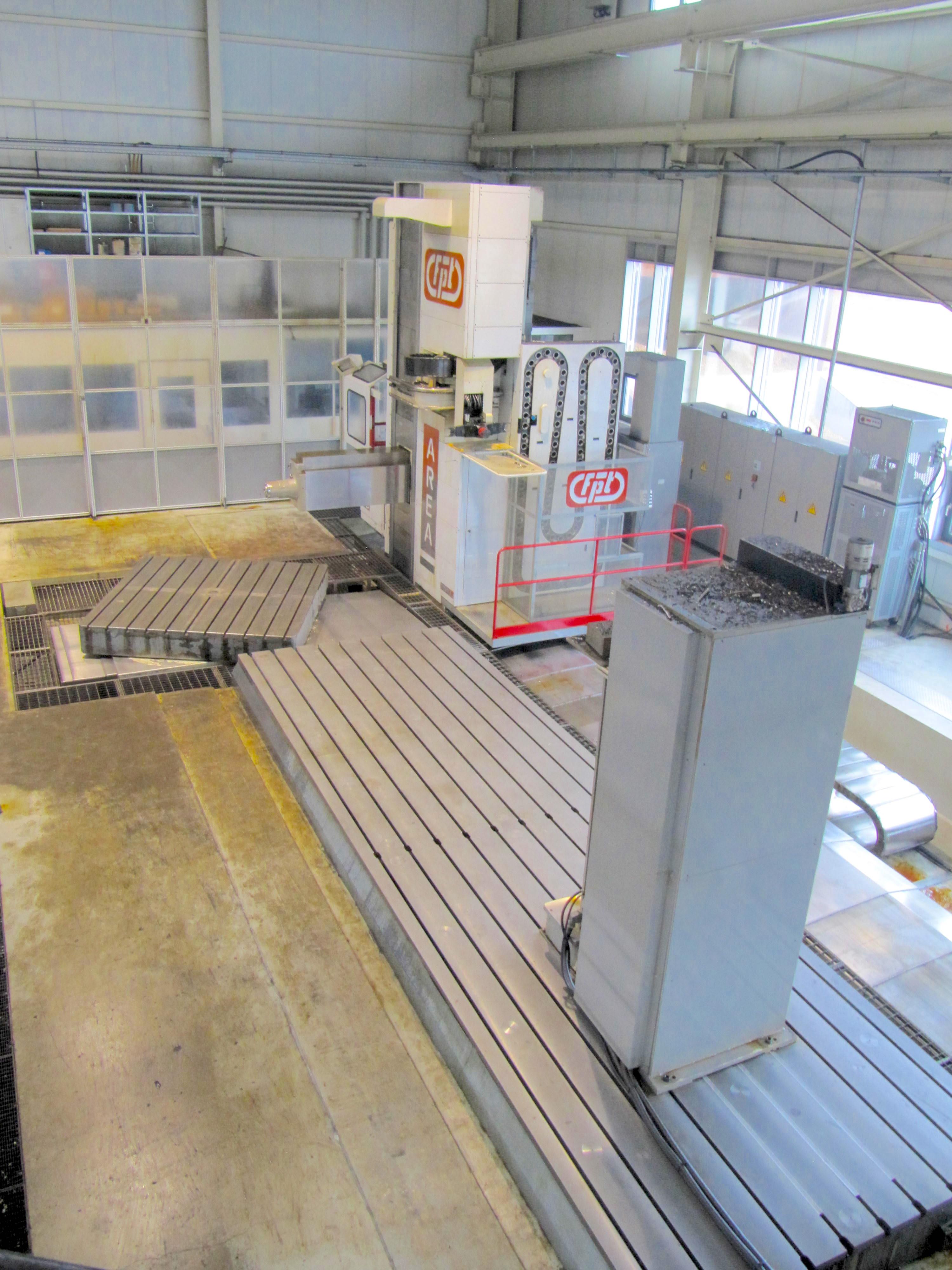

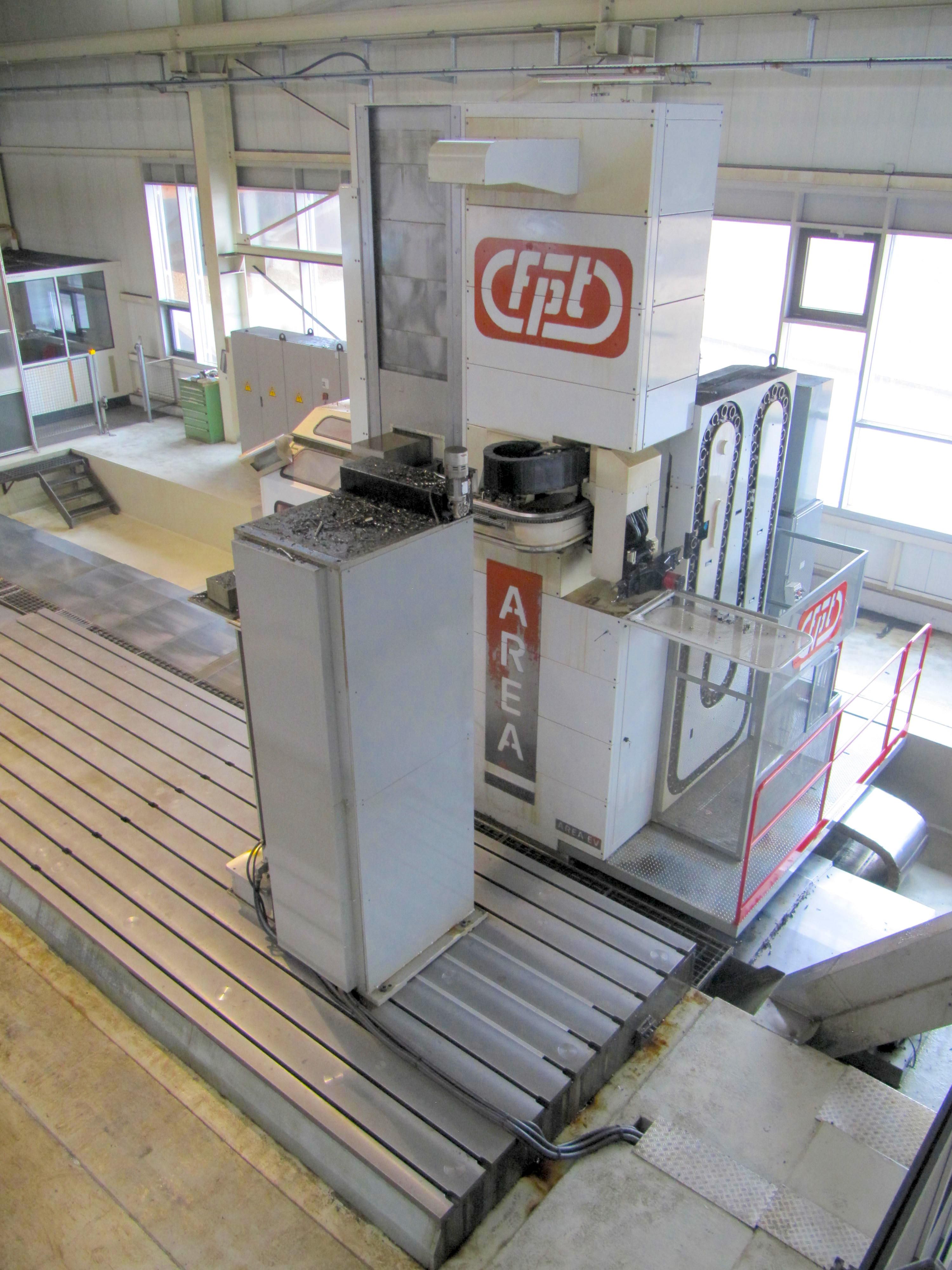

AREA EV100
Kapazität
10000x3500x1500+1500 mm393,70x137,80x59,06+59,06 in
Technische Daten
Metrisch
Imperial
ARBEITSBEREICH
Längs (X)
10000 mm393,70 in
Vertikal (Y)
3500 mm137,80 in
Quer RAM (Z)
1500 mm59,06 in
Tisch (V)
1500 mm59,06 in
Achsenhalterung
Hydrostatic

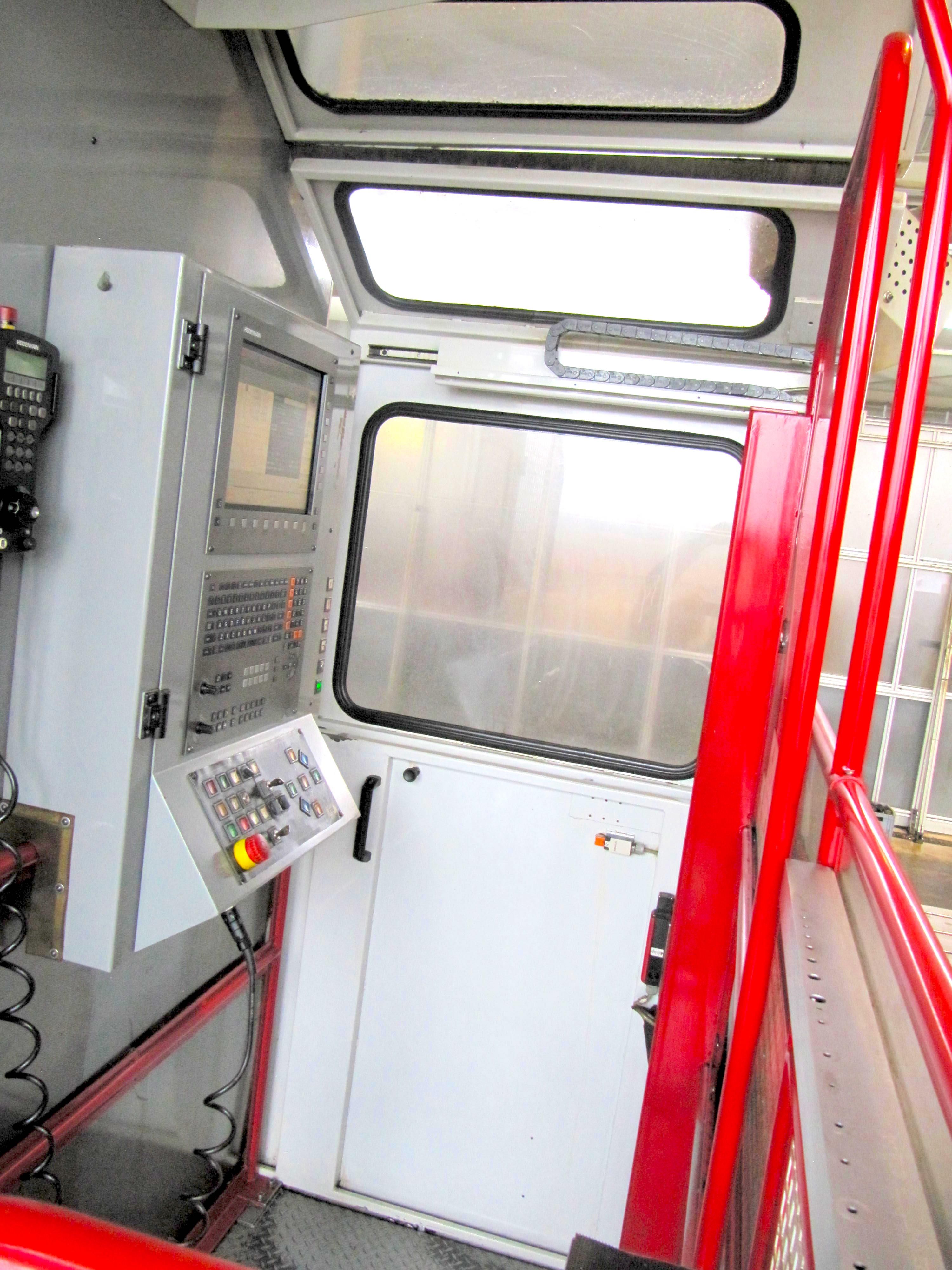

CNC
CNC

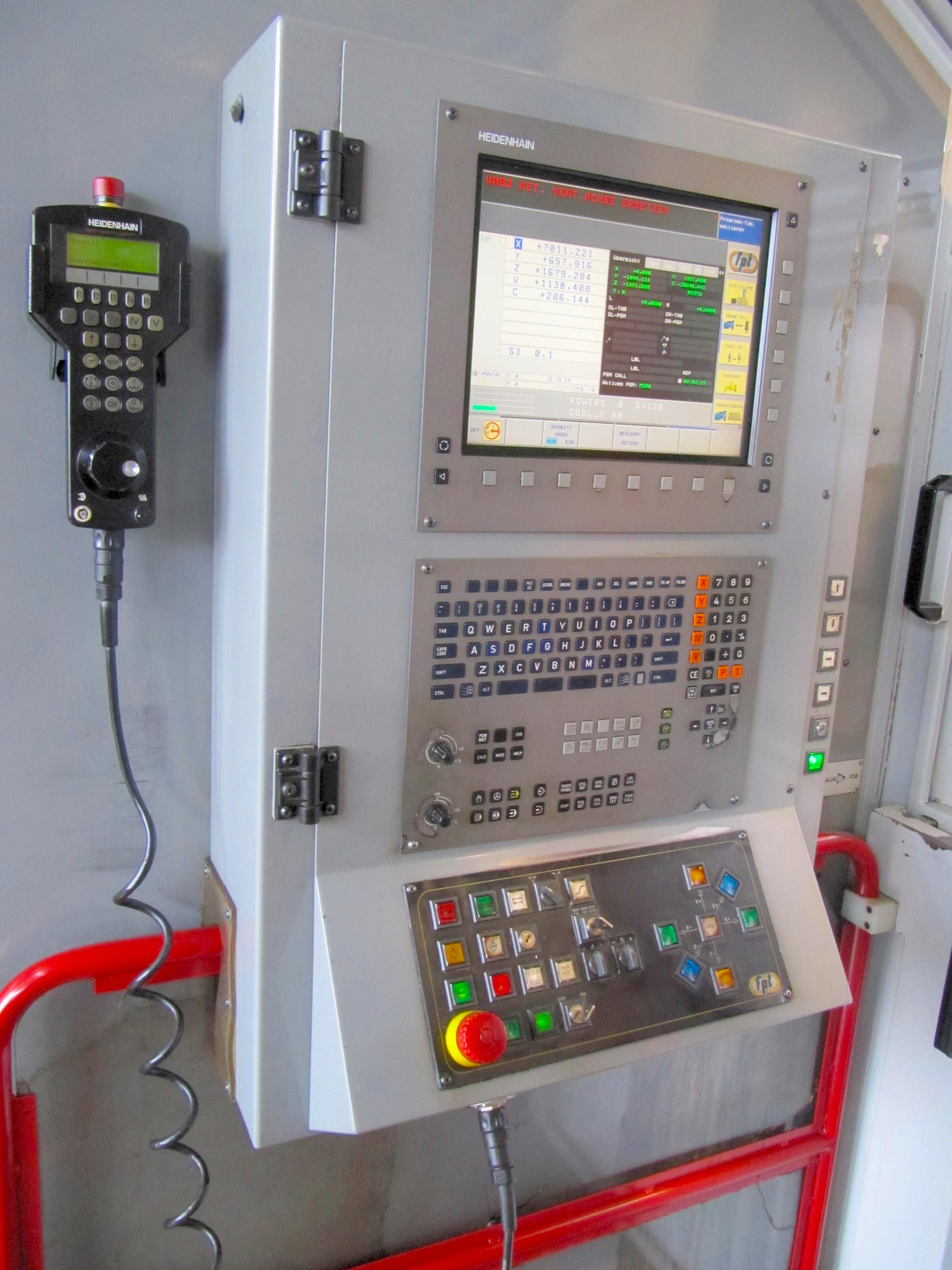

Heidenhain iTNC530
Antriebe
Siemen Sinumerik
SPINDEL
Leistung der Spindel
46/37 Kw
Drehgeschwindigkeit
5000 Rpm
Drehmoment
1.691 - 2.045 Nm
Aufnahme
ISO50
Querschnitt RAM
700x500 mm27,56x19,69 in
VORSCHüBE
Schnell X
25 m/min984,25 ipm
Schnell Y
25 m/min984,25 ipm
Schnell Z
25 m/min984,25 ipm
X
6 m/min236,22 ipm
Y
6 m/min236,22 ipm
Z
6 m/min236,22 ipm
Schnell V
25 m/min984,25 ipm
V
6 m/min236,22 ipm
ATC
Plätze
100

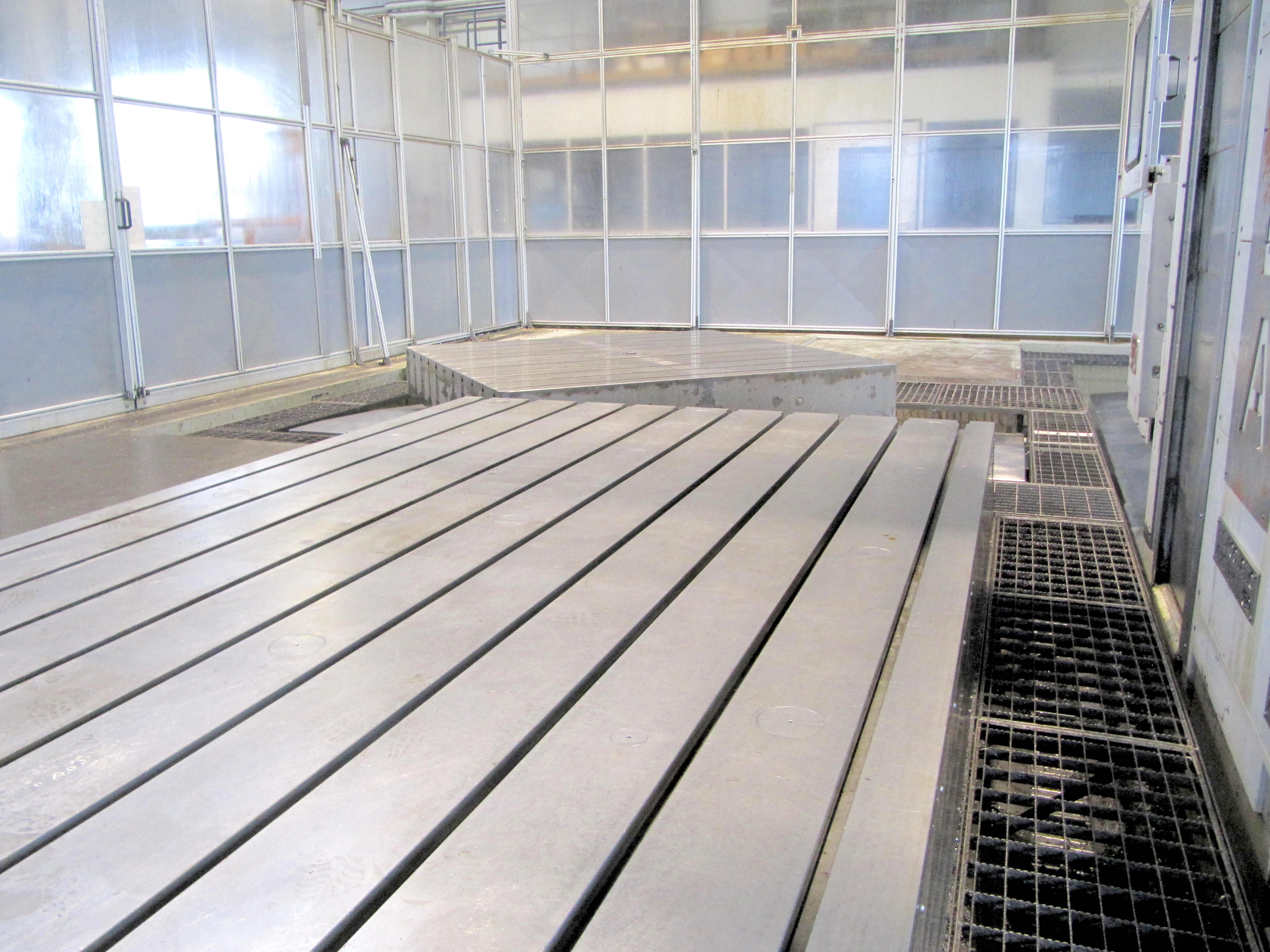

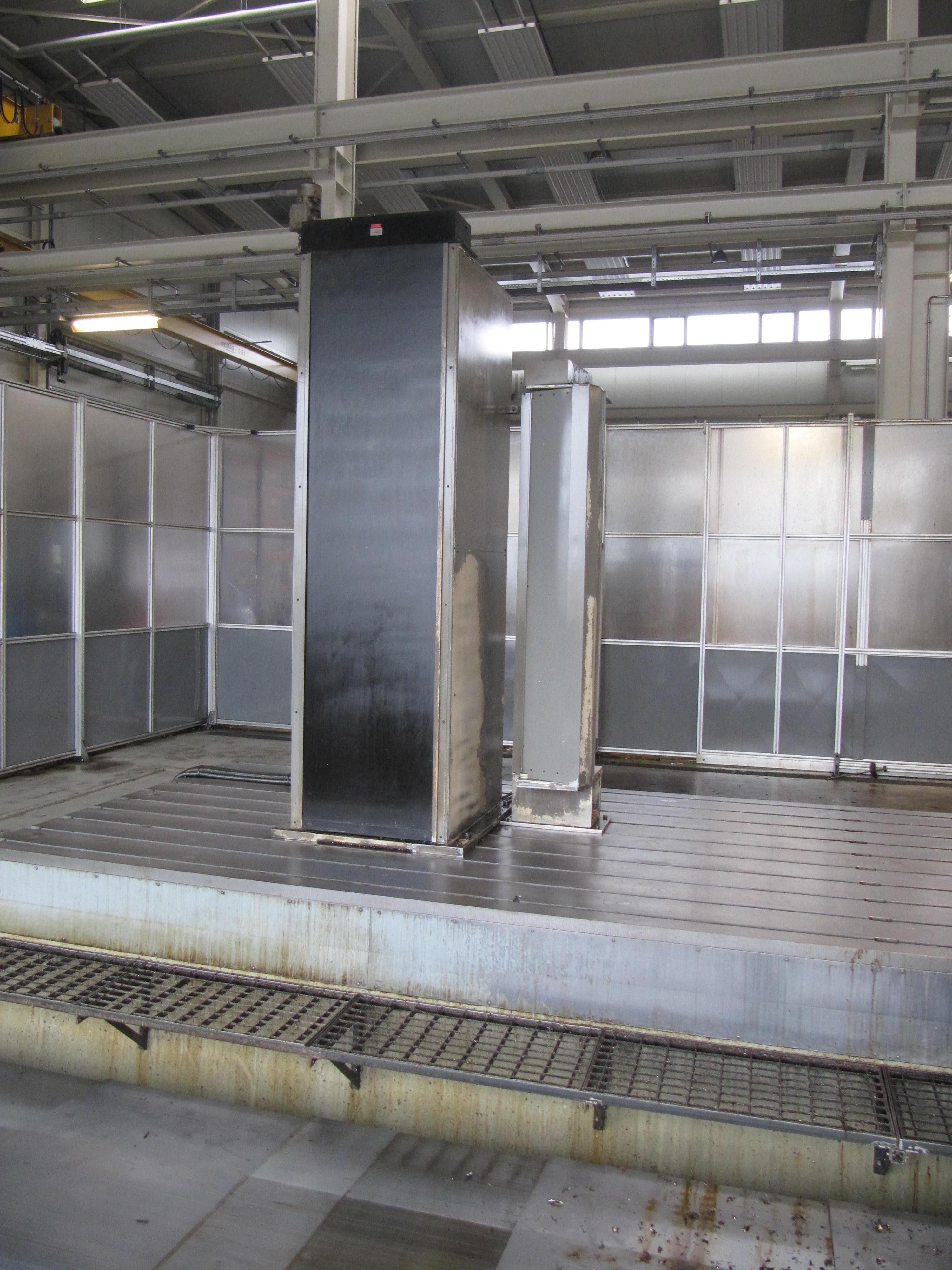

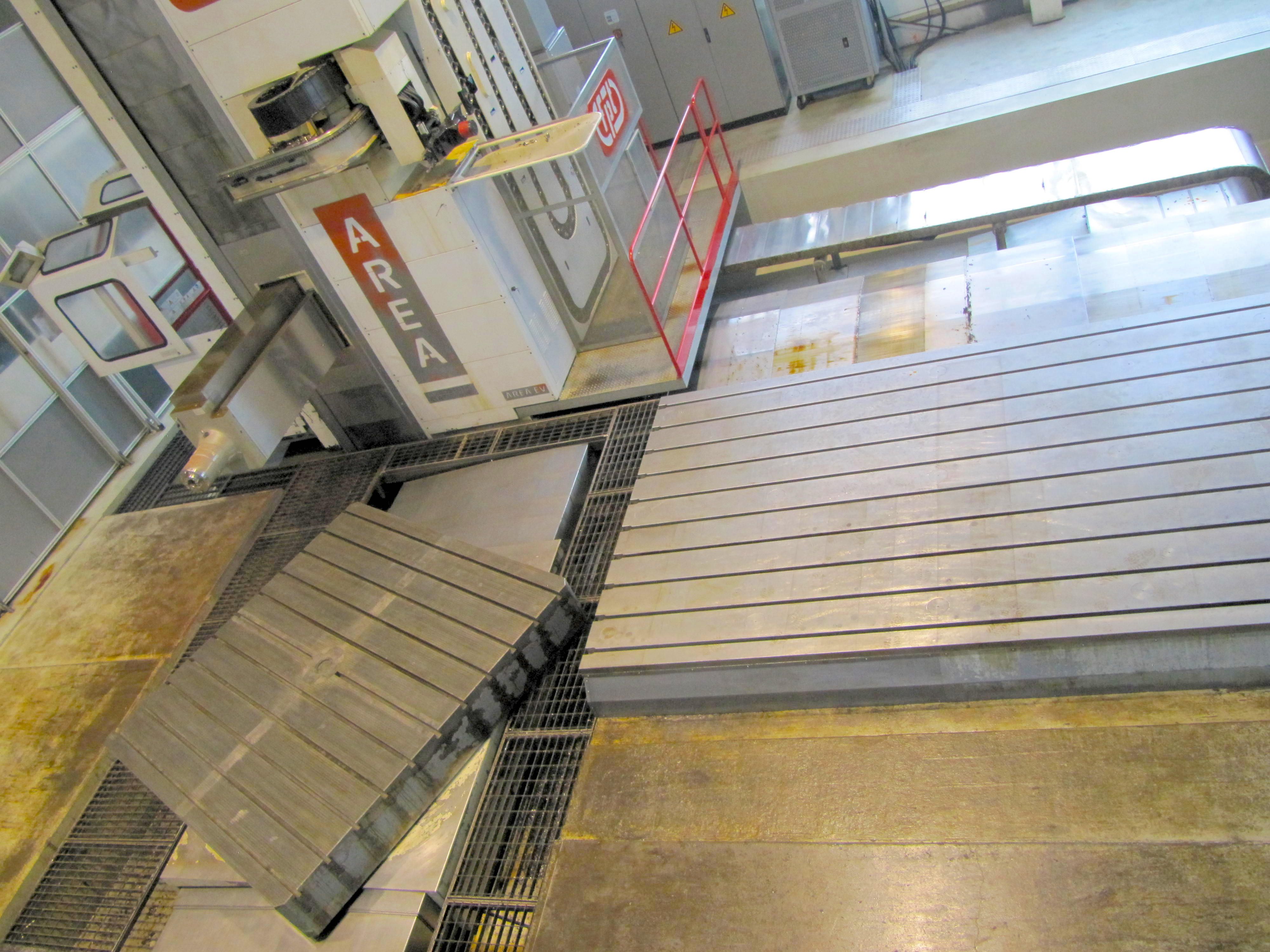

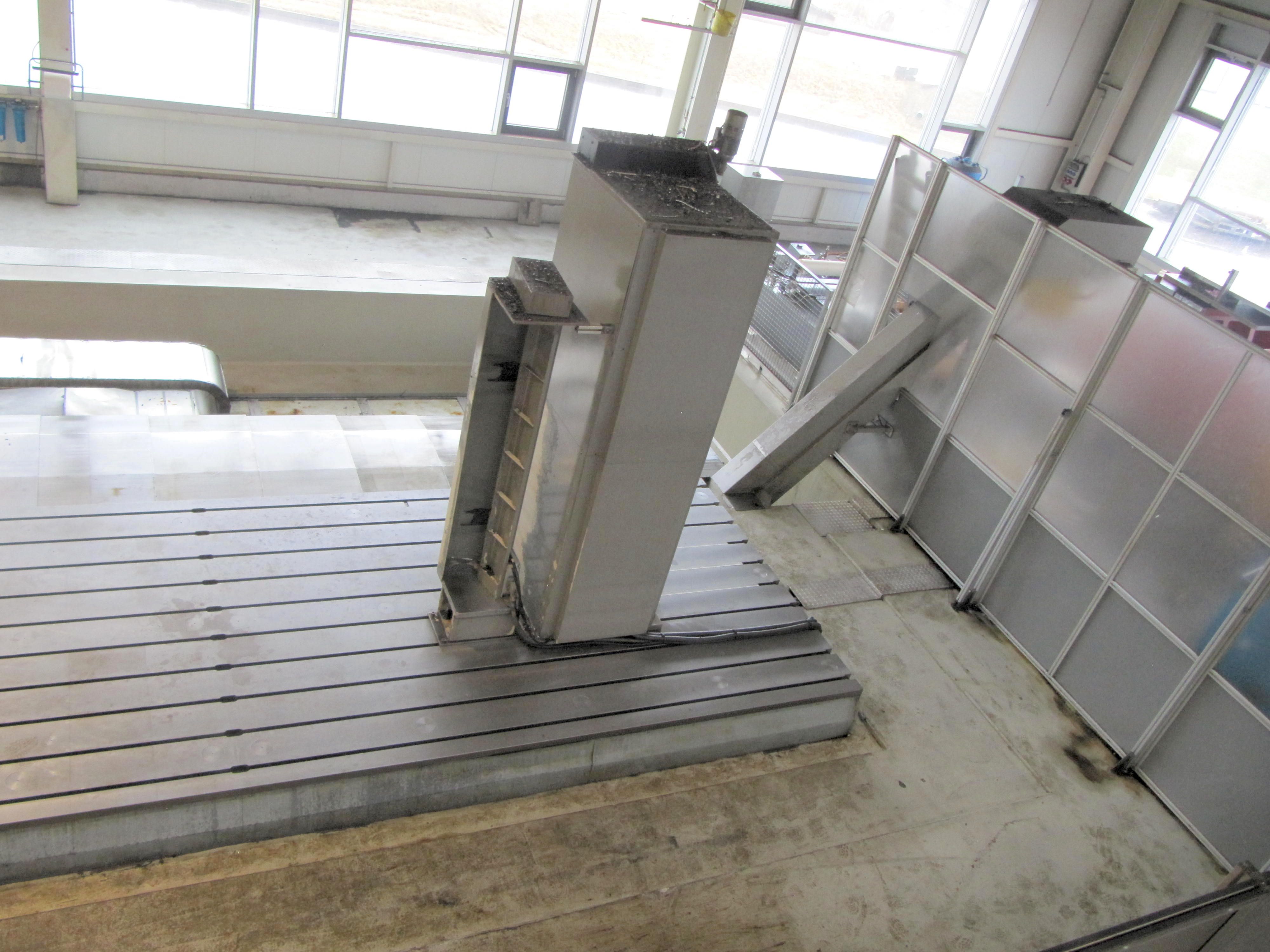

BEFESTIGUNGSEBENE
Größe (LxBxH)
10000x2500 mm393,70x98,43 in
Kapazität
10000 Kg/mq

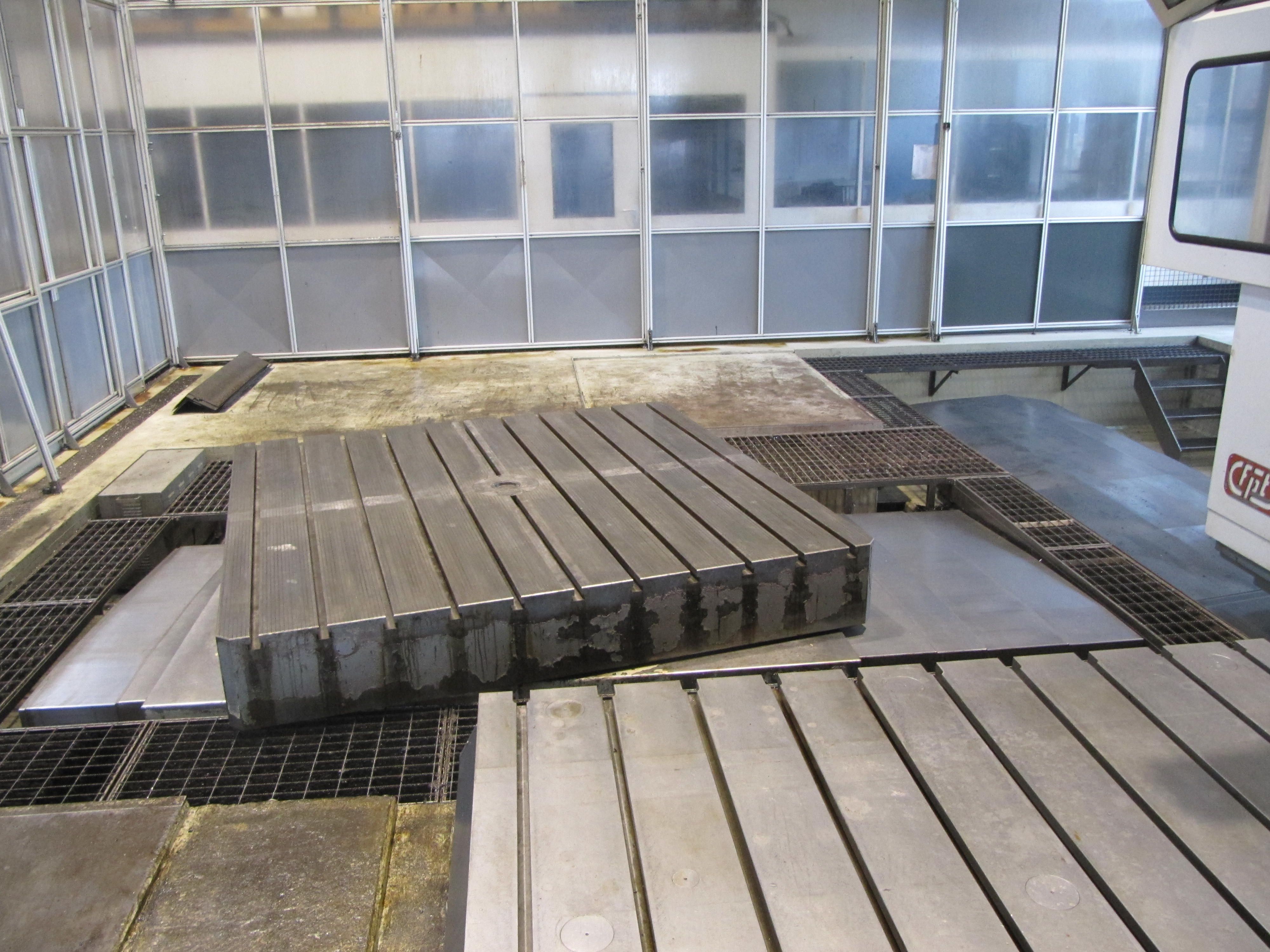

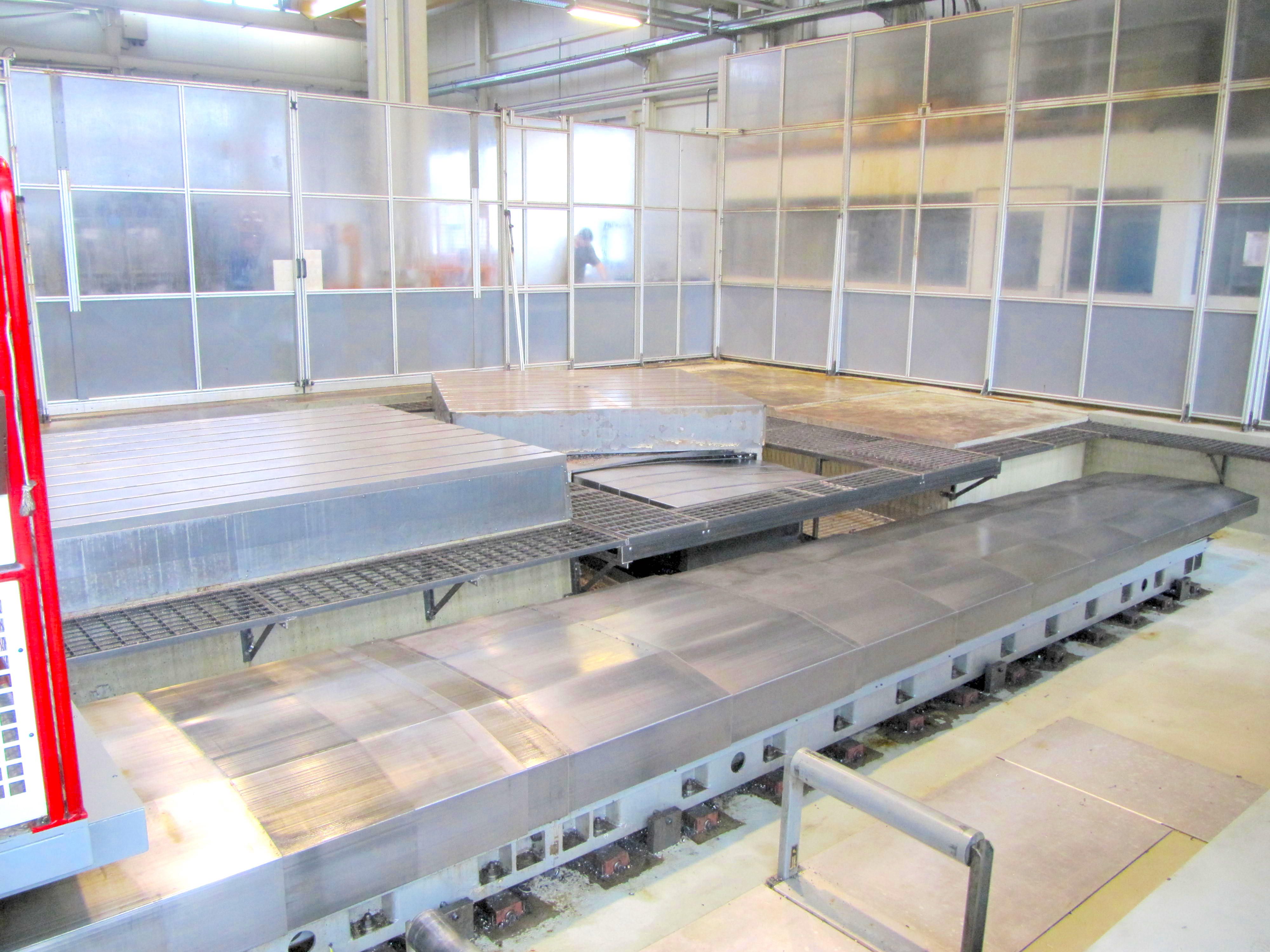

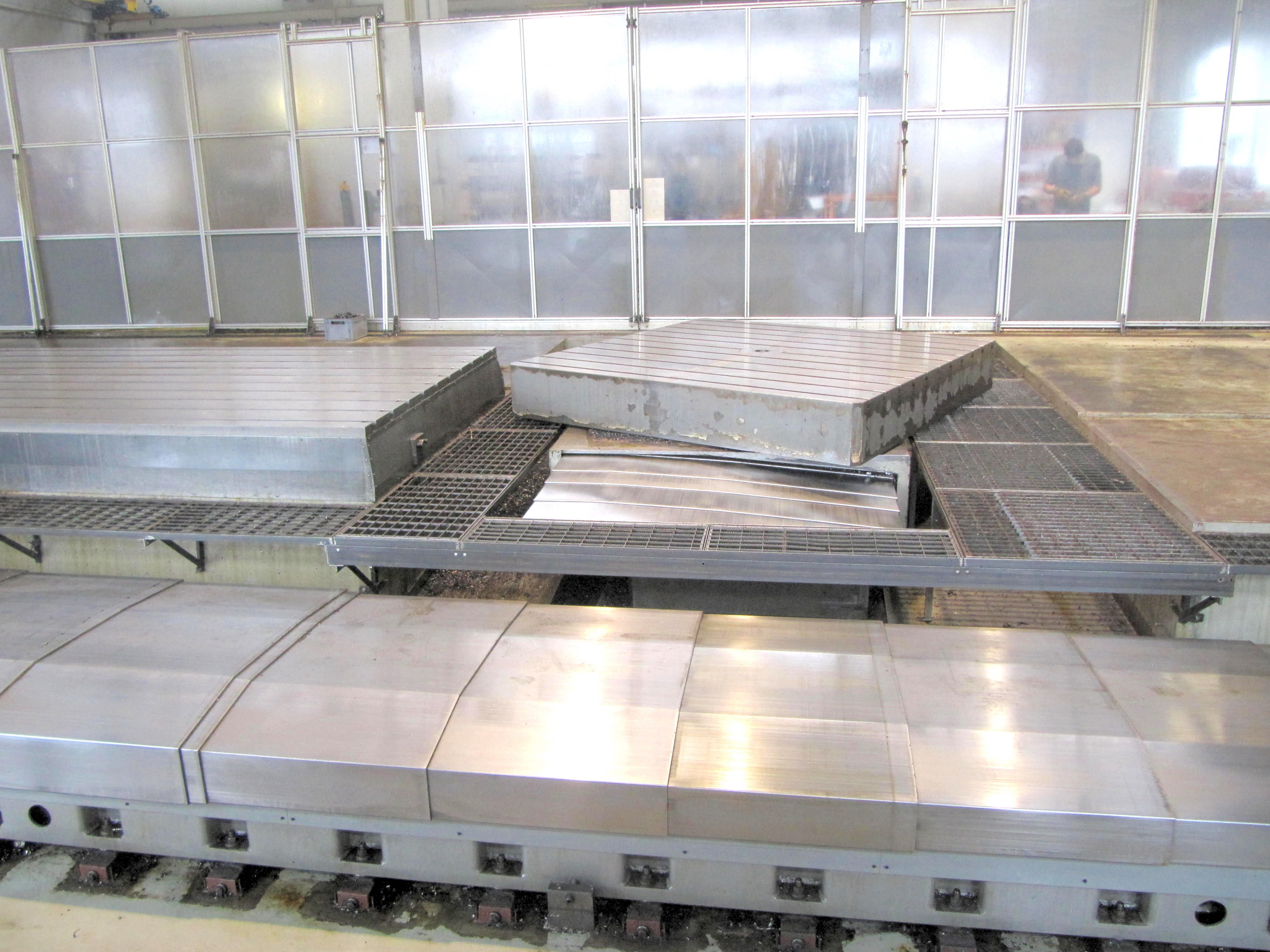

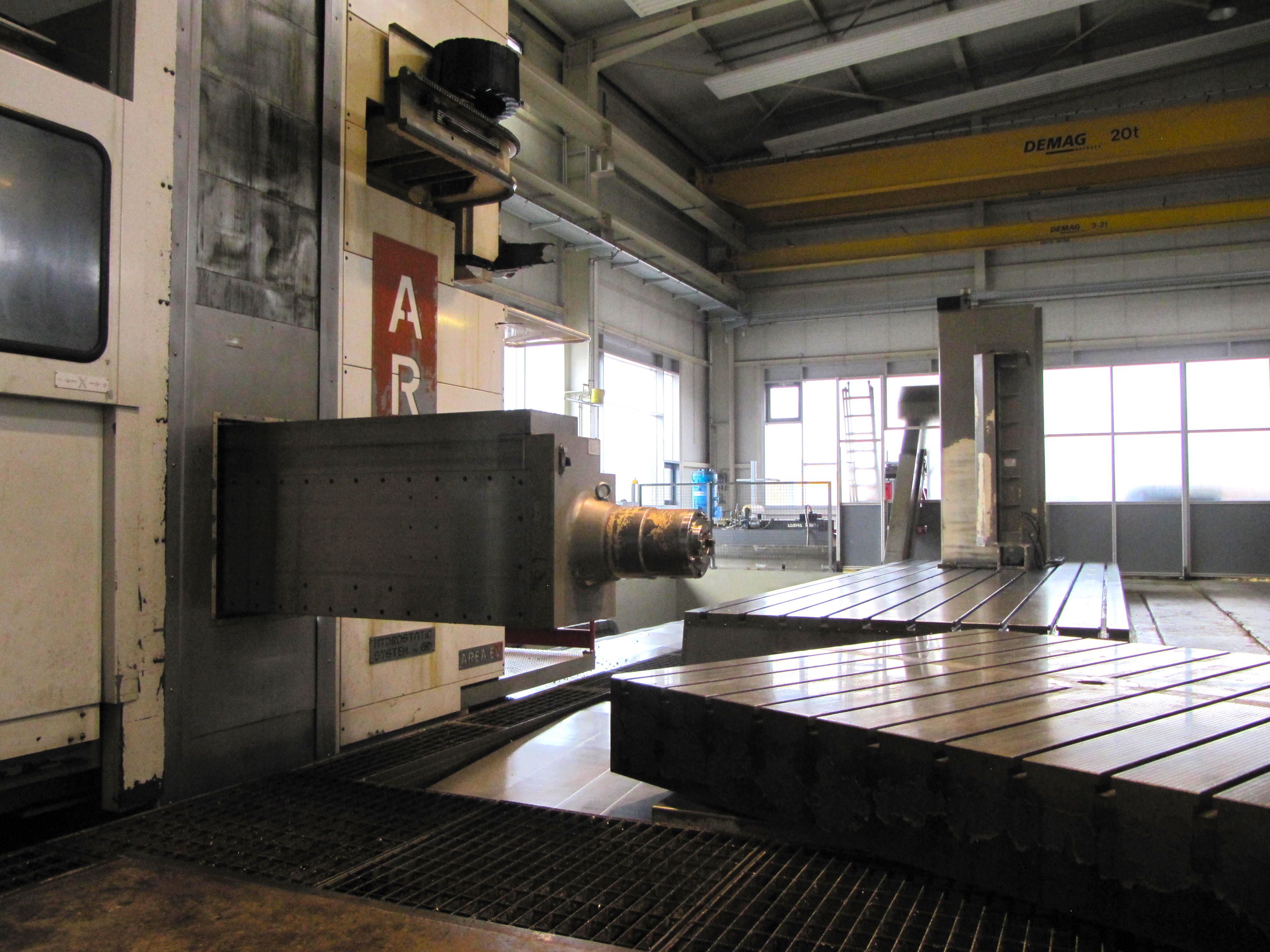

TISCH 1
Fläche
2500x2500 mm98,43x98,43 in
Auflösung (Achse B)
0,001 °
Kapazität
40.000 Kg
Verfahren
1500 mm59,06 in
Halterung
Hydrostatic
AUFNAHMESTATION FüR KOPFWECHSEL
Positionen
3

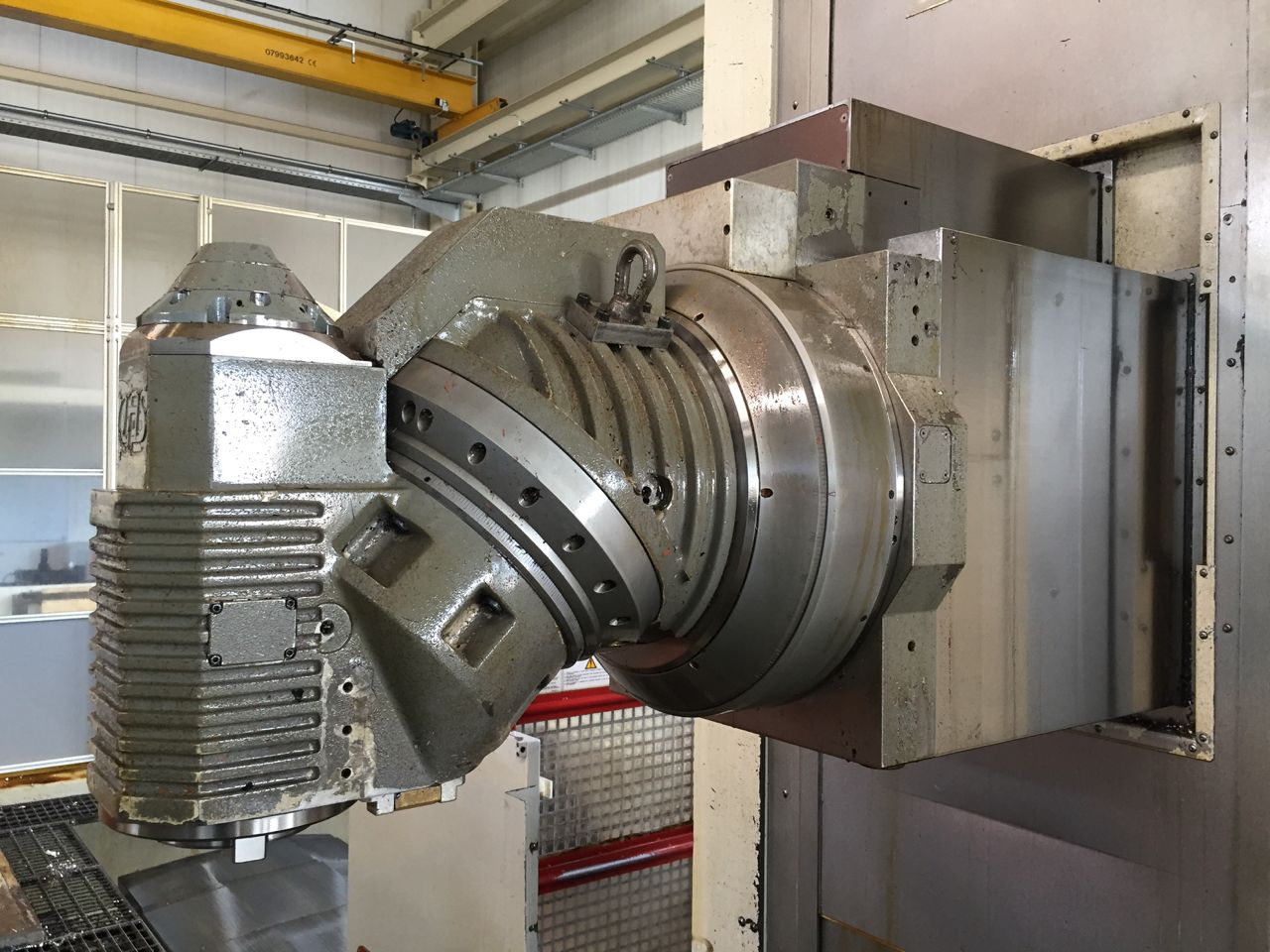

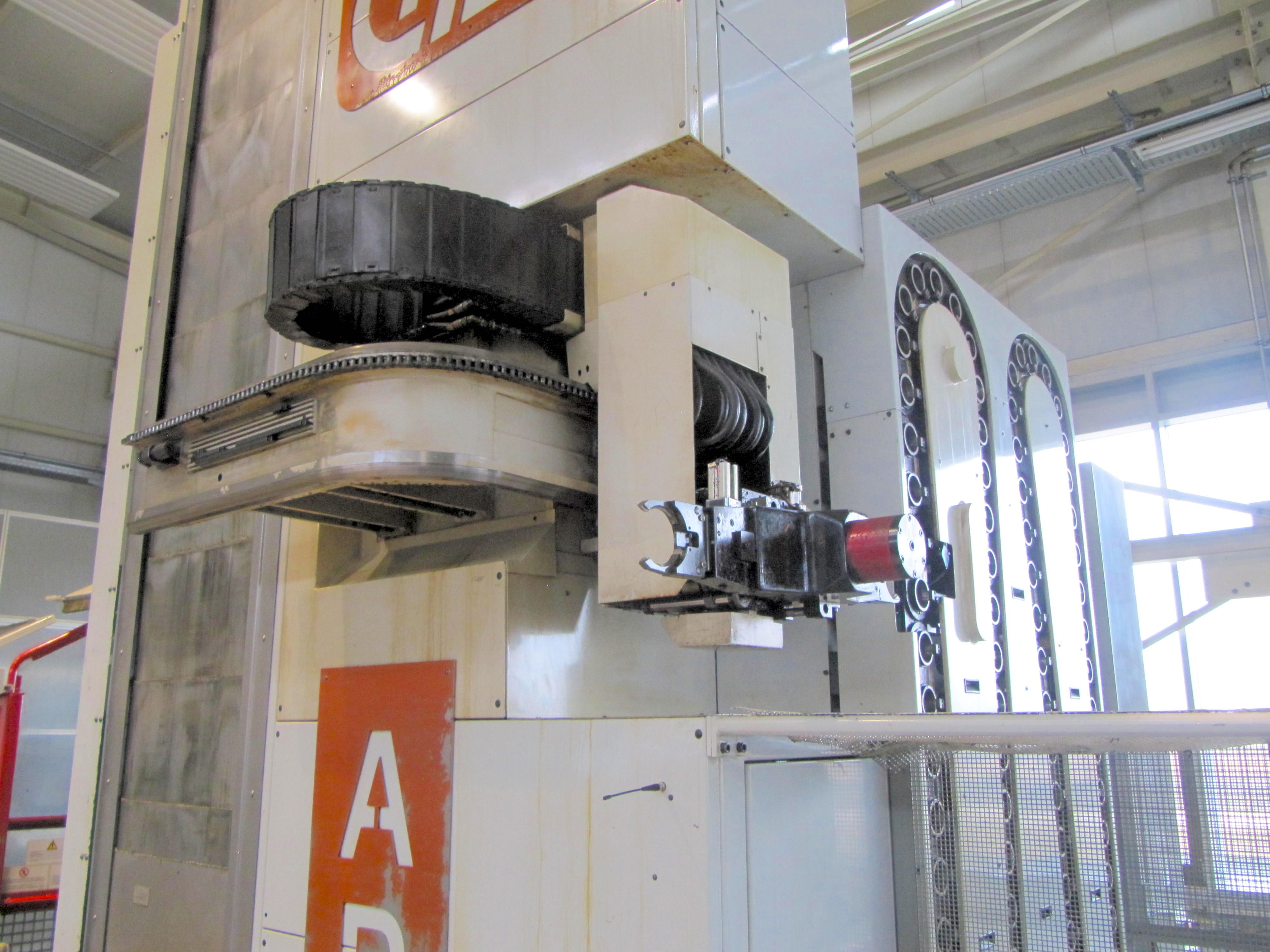

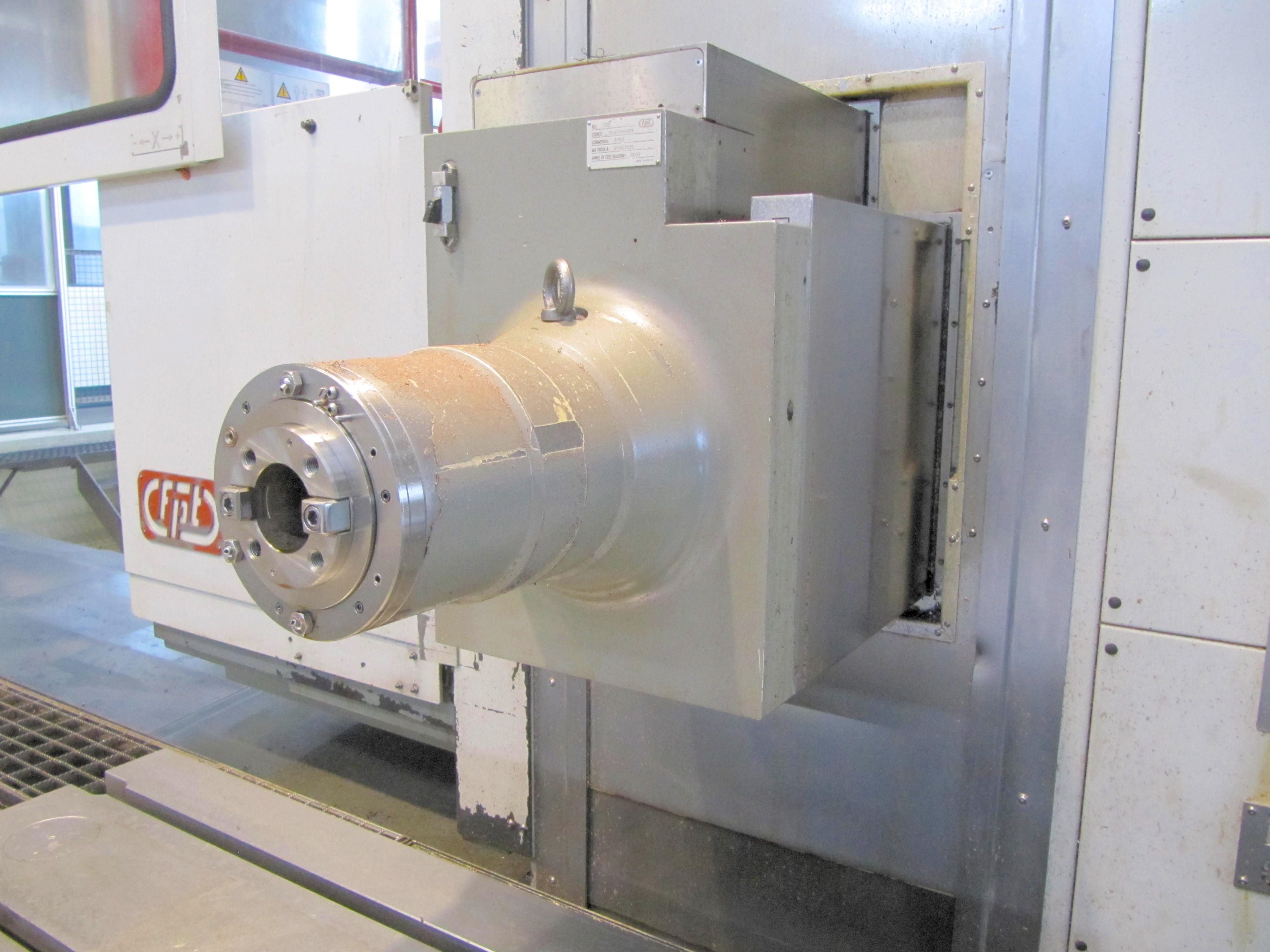

SPINDELSTOCK 1
Typ
TUPC
Spindelaufnahme
ISO50
Achse A
0,001 °
Achse C
0,001 °
Max. Drehmoment
1210 Nm
Max. Geschwindigkeit
5000 Rpm
Max. Leistung
46/37 Kw
Kühlmittel
internal
HEAD 2
EXTRA
Max. Installierte Leistung
79,3 Kw
Raumbedarf der Maschine
16630x11000x5430 mm654,72x433,07x213,78 in
Mitgeliefertes Zubehör

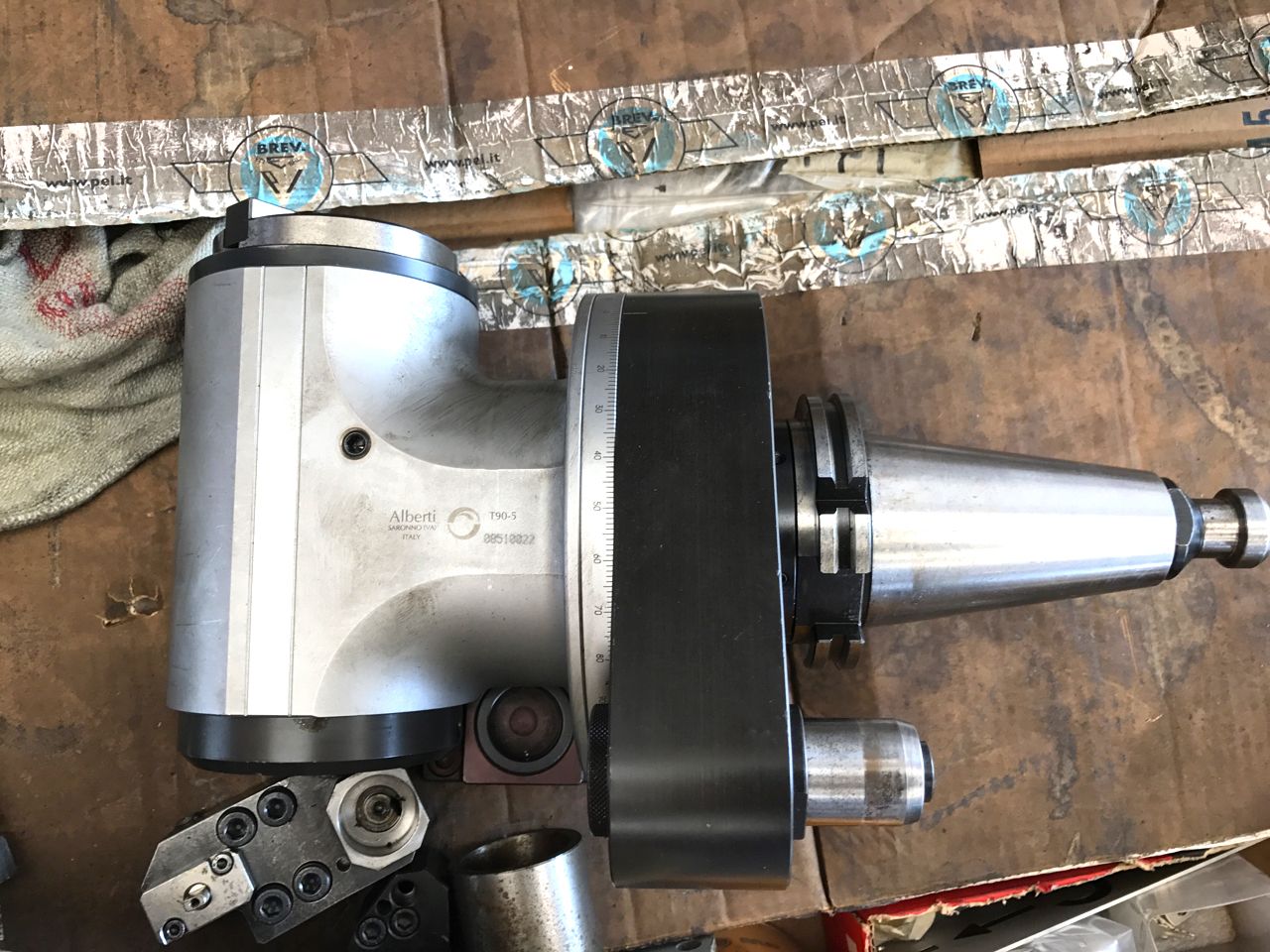

Pick up 3 positions for heads, Pick up for special tools
Hochdruck
40Bar
Filtersystem
si
Kühlung
si

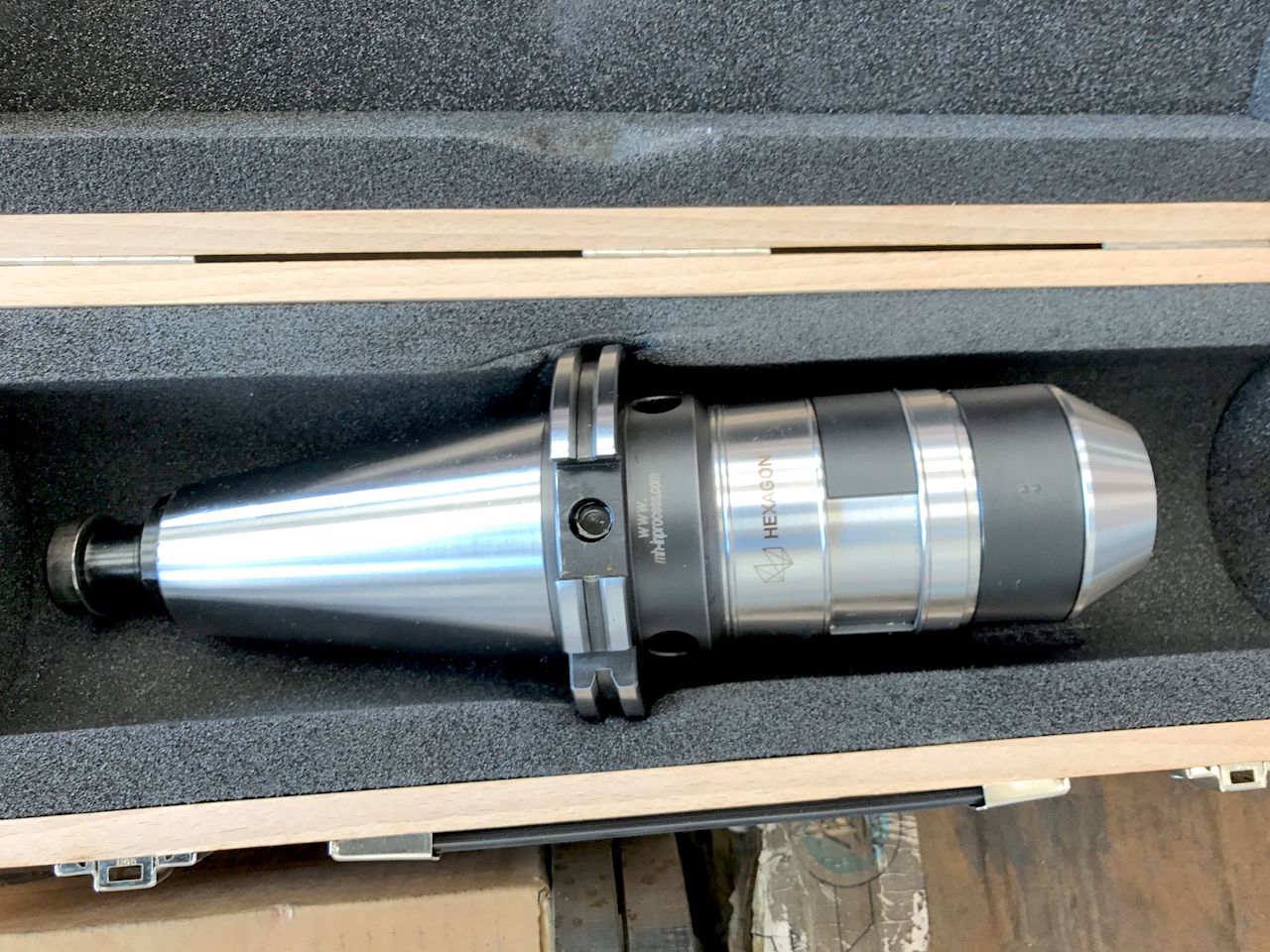

Werkstücktaster
Renishaw RMP60
Werkzeugvoreinstellung
Blum
Gebrauchs- und Wartungsanleitungen
Ja
Elektrische Schaltpläne
Ja
CE-Kennzeichnung
Ja
Abdeckung
perimetrale
Späneförderer
si
Lieferbarkeit
pronta
Sichtbar in Funktion
si
Principali interventi/aggiornamenti effettuati sulla macchina
check up semestrale ordinario, sostituzione raschiaolio, manutenzione teste
