Kategorie
Fräsmachinen
Typ
Plano
Modell
VH FR 100KW
Kapazität
10.753(4750)x3500x1200 mm0,42(187,01)x137,80x47,24 in

Technische Daten

Metrisch Imperial
ARBEITSBEREICH
Längs (X)
4750 mm187,01 in
Längs (X) mit gekoppelten Tischen
10753 mm423,35 in
Vertikal Ram (Y)
1500 mm59,06 in
Quer (Z)
4400 mm173,23 in
Abstand Spindelnase/Tischebene
1200 mm47,24 in
Pinole (W)
positioned 0-200-350-500 mmpositioned 0,00-7,87-13,78-19,69 in
Abstand zwischen den Säulen
3500 mm137,80 in

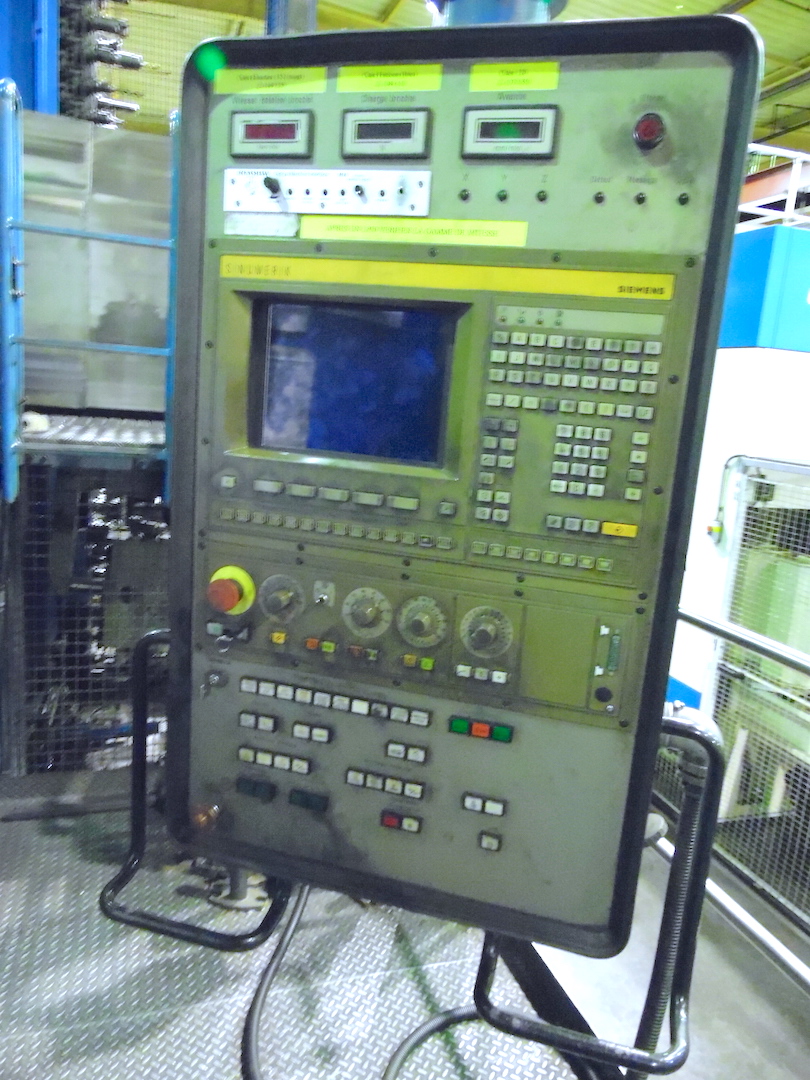

CNC
CNC
SIEMENS SINUMERIK
Antriebe
SIEMENS SIMODRIVE
SPINDEL
Durchmesser Pinole
260 mm10,24 in
Querschnitt RAM
600x600 mm23,62x23,62 in
Leistung der Spindel
100 Kw
Umschaltung
I: 9,5-248 II: 27,6 - 720 III: 76,6 - 2.000
Drehgeschwindigkeit
9,5-2000 Rpm
Drehmoment
7500 Nm
Aufnahme
ISO50 / DIN 69871
VORSCHüBE
Schnell X
15 m/min590,55 ipm
Schnell Y
15 m/min590,55 ipm
Schnell Z
10 m/min393,70 ipm
Schnell W
2,7 m/min106,30 ipm
ATC
Plätze
72

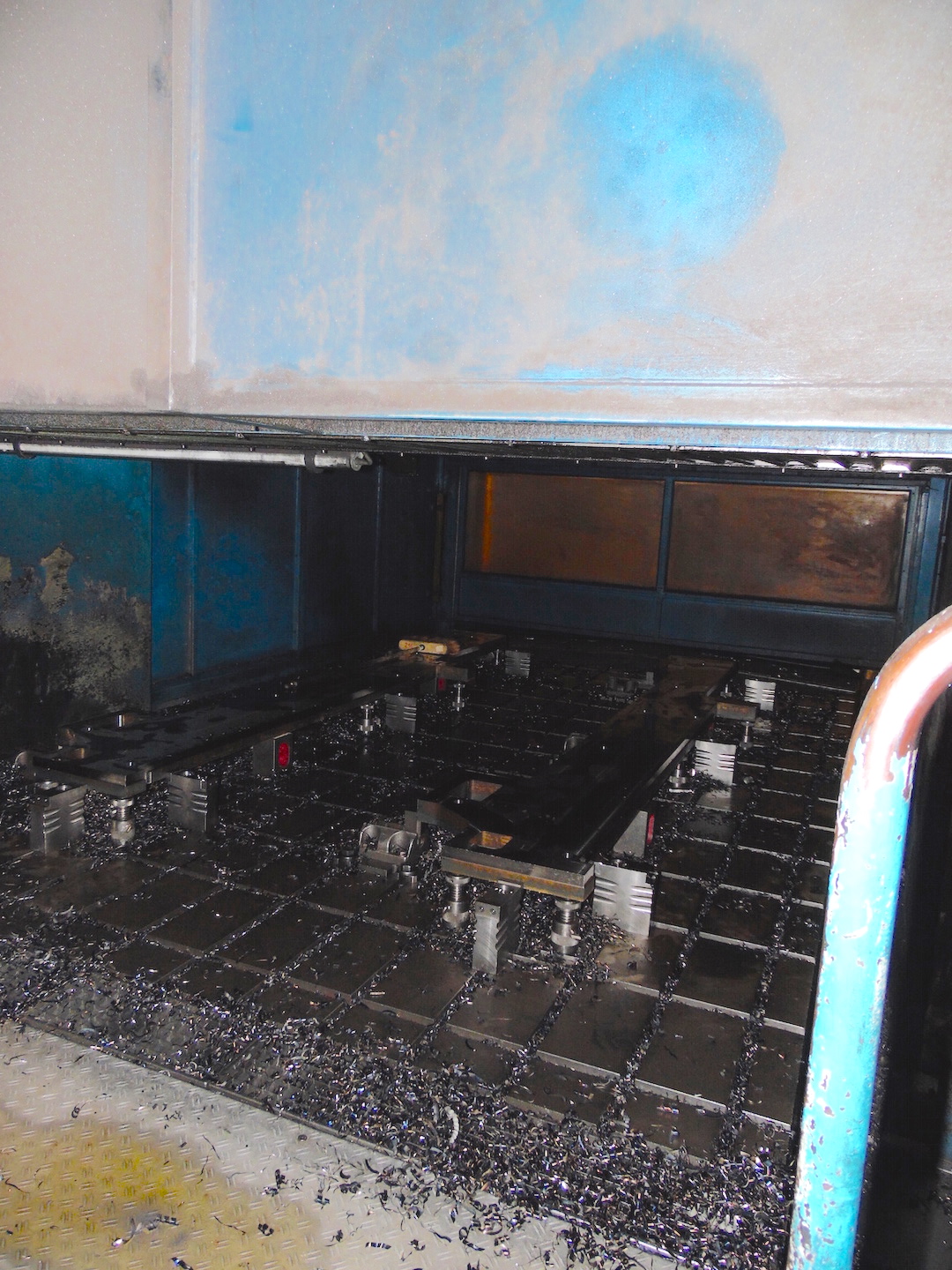

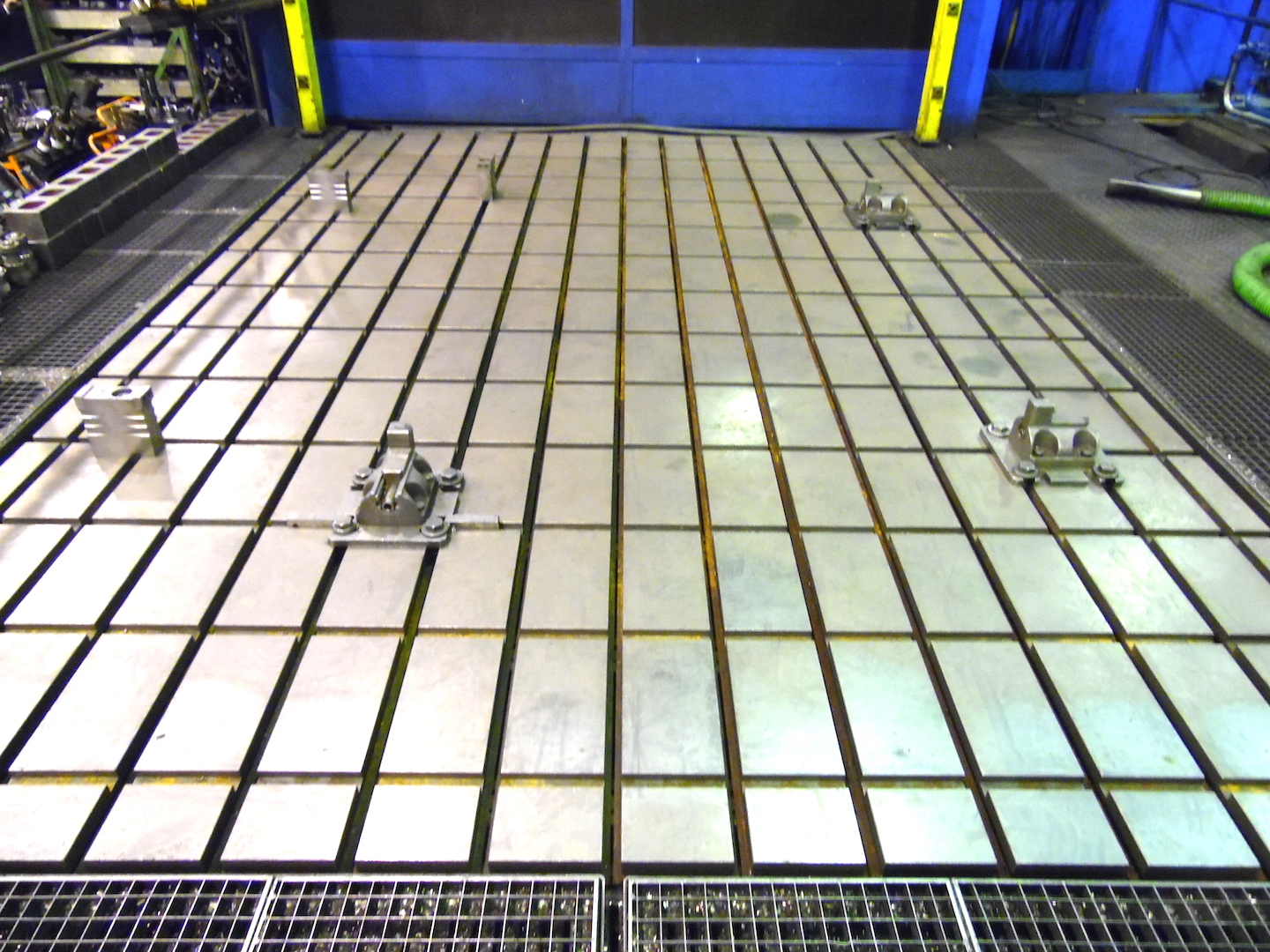

TISCH 1
Fläche
4500x3000 mm177,17x118,11 in
Kapazität
90.000 Kg
MöGLICHKEIT ZUR BEARBEITUNG MIT GEKLEMMTEN TISCHEN
Gesamtfläche
11453 mm450,90 in
Gesamtkapazität
180.000 Kg

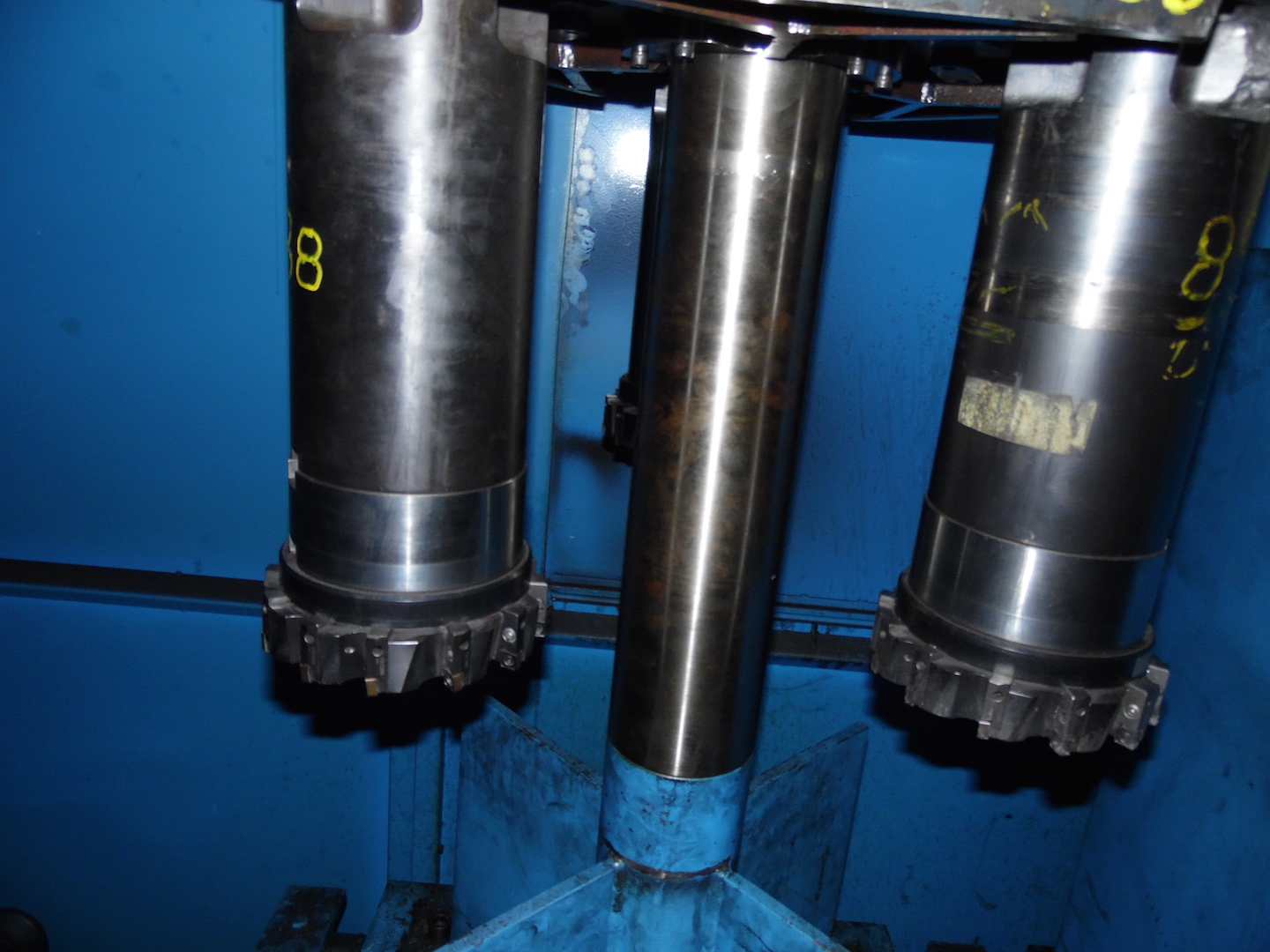

AUFNAHMESTATION FüR KOPFWECHSEL
Positionen
6

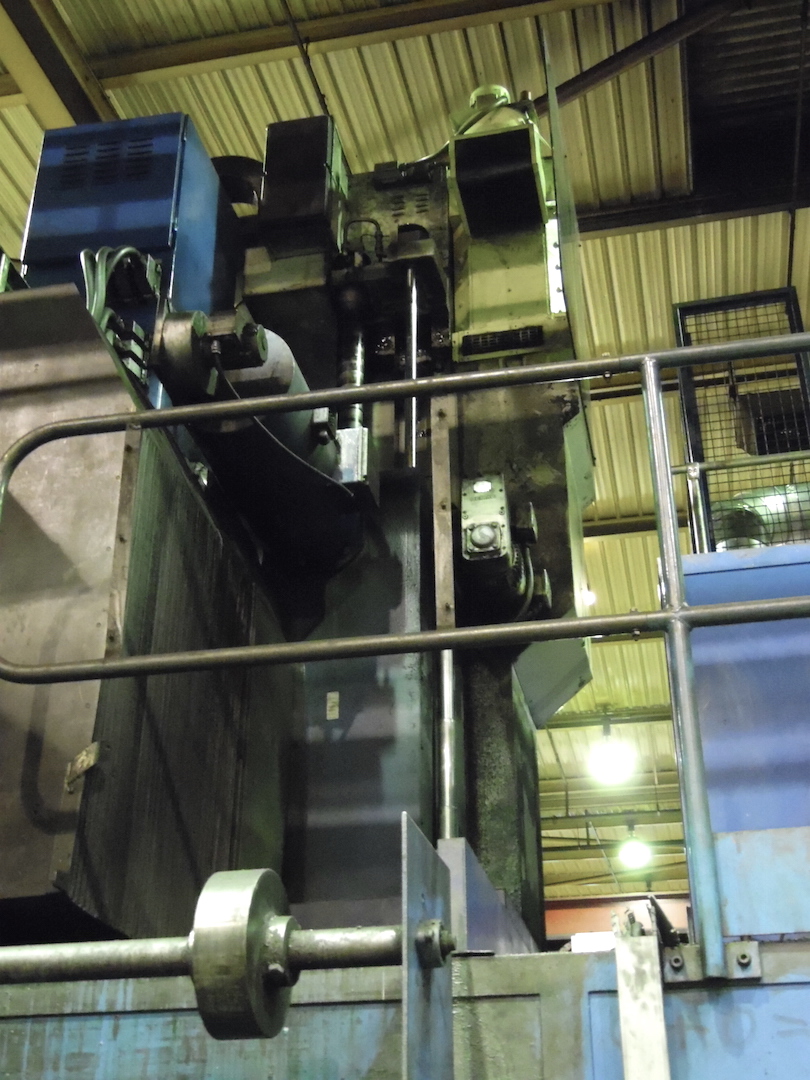

SPINDELSTOCK 1
Typ
Automatica 90°
Achse C
4x90 °
Max. Drehmoment
7500 Nm
Max. Geschwindigkeit
2000 Rpm
Max. Leistung
100 Kw
TABLE 2
Surface
4500x3000 mm177,17x118,11 in
Capacity
90.000 Kg
HEAD 2
C axis
4x90 °
Max torque
7500 Nm
Max speed
2000 Rpm
Max power
100 Kw
HEAD 3
Max torque
7500 Nm
Max speed
2000 Rpm
Max power
100 Kw
HEAD 4
Max torque
7500 Nm
Max speed
2000 Rpm
Max power
100 Kw
HEAD 5
Max torque
7500 Nm
Max speed
2000 Rpm
Max power
100 Kw
EXTRA
Hinzufügen von Spindelstock Nr.
Ja
Gesamtgewicht der Maschine
200000 Kg
Raumbedarf der Maschine
25200x8730x5720 mm992,12x343,70x225,20 in
Mitgeliefertes Zubehör
vasta filtraggio Knoll, 4 aspiratori, 3 chip conveyor, carenatura completa, oltre 200 coni ISO50 con utensili in dotazione, barriere laser di sicurezza

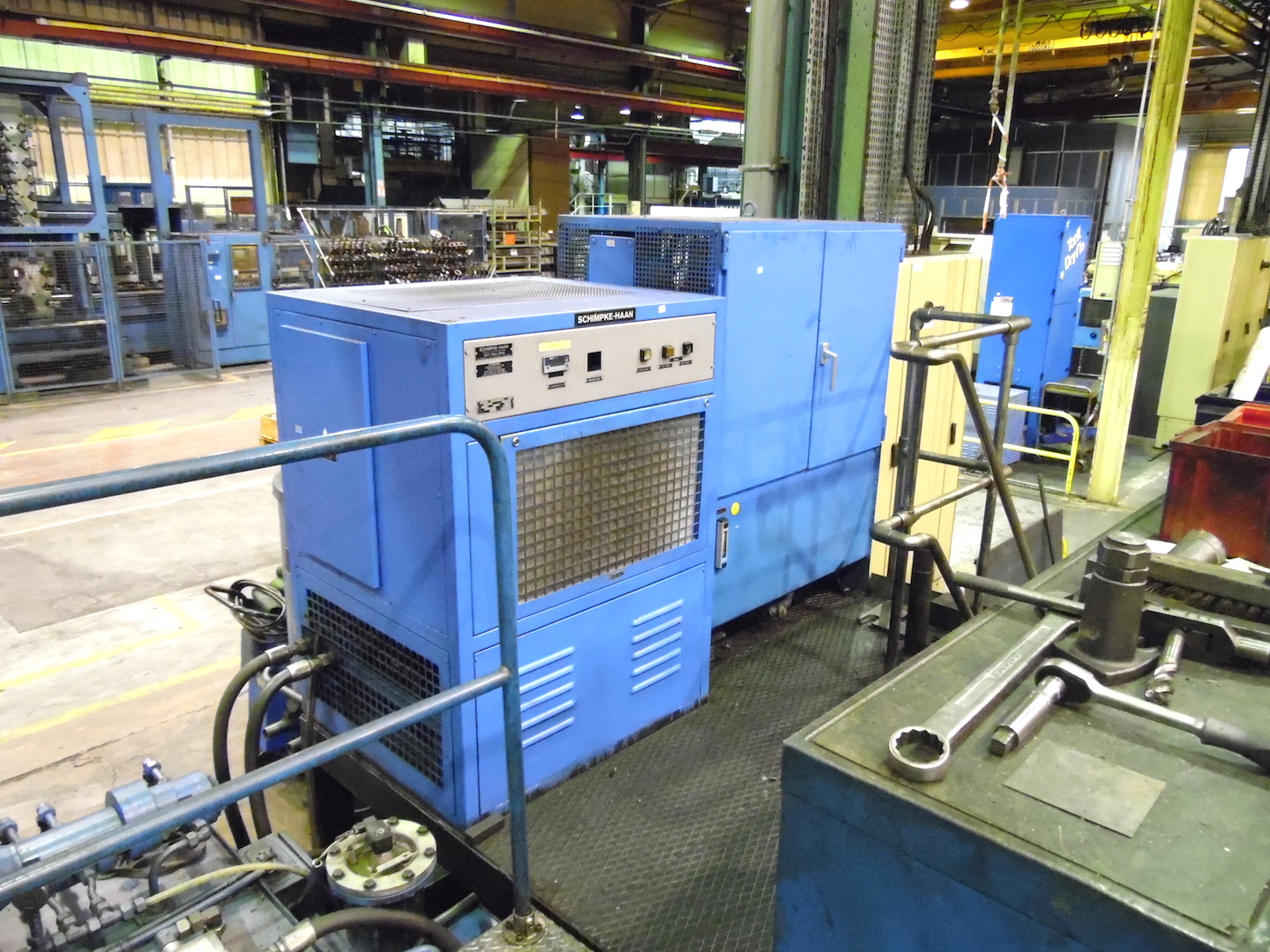

Filtersystem
Knoll
Werkstücktaster
Renishaw
Abdeckung
Integrale con apertura porte automatica
Späneförderer
si
Rauchabsaugung
4 Fibaron
Lieferbarkeit
pronta
Sichtbar im Magazin
si
